Mayatech メタルシェル RFD900X 仕様
ブランド名: マヤテック
原産地: 中国本土
材質: 金属
推奨年齢: 14+y
RC パーツと付属品: コネクタ/配線
車両タイプの場合: 飛行機
使用: 乗り物とリモコンのおもちゃ
リモコン周辺機器/デバイス: 受信機
数量: 1 個
型番: 900X
RFD900x UAV データ送信ステーションは ppm および SBU リモート コントロール信号転送をサポート
マヤテック メタルシェル RFD900X
製品特性
RFD900x は、優れたパフォーマンスを備えたコンパクトな無線データ伝送モジュールです
1.トランシーバー設計に区別はなく、各モジュールは USB シリアル チップと統合されており、USB および UART インターフェイスの自動切り替え、USB 優先
2.動作周波数範囲 902 ~ 928 MHz、ISM バンド
3.送信回路は 20DB を超える低雑音アンプを使用して設計され、ローパス フィルター ユニットが追加されています。
4.送信出力調整可能、最大1W
5.音響計フィルタは、受信回路でスプリアス信号をフィルタリングするために使用されます
6.屋外での通信距離は 40 km 以上に達します (アンテナの性能と通信速度の要件によって異なります)
7.航空データ レートは最大 750 Kbps に達します
8.デュアル アンテナ インターフェイス、アンテナ ダイバーシティおよび差動アンテナ構成をサポート
9.ローカル無線局のコマンド設定およびリモート局のRTコマンド設定をサポート
10.モジュール温度監視機能、温度に応じてデューティサイクルを自動調整して過熱を回避
11. Ppm リモート コントロール信号転送 (予約済み s.bus 転送、一時的にサポートされていません)
12.使用温度 - 40 ~ + 85 ℃
Mayatech Metal Shell RFD900X: UAV 用長距離データ送信モジュール。航空機と地上局の間に信頼性が高く効率的な通信を提供します。
アース端子
Mayatech の RFD900X は、金属シェルと USB 接続を備えた UAV 用の長距離データ送信モジュールです。
スカイターミナル
Mayatech Metal Shell RFD900X: UAV 用の長距離データ送信モジュールで、信頼性が高く効率的なデータ転送を実現します。
製品仕様
通信速度: 12、56、64、100、125、200、224、500、250kbps;
送信パワー: 0 ~ 30 dBm、1 dBm ステップで調整可能。
電源電圧定格 最小 5V 最大 4V 5.5V;
放出電流: 1A (最大電力モード);
許容電流: 60 mA;
寸法: 32.5 mm * 53 mm * 9.5 mm
屋外での直視距離は40km以上です。(アンテナ性能による)
特別な通知:
ファームウェアはすでに SBUS 転送リモート信号をサポートしており、更新されたファームウェア バージョン 3.14 を Web サイトから無料でダウンロードできます。最新の RFDTools-V2.36.zip をダウンロードする必要があります。ファームウェア zip ソフトウェアと構成を更新すると同時に、P1.1 ポートの SBUS 信号設定トランシーバー (予約されていない P1.3)、地上端 GPO1_1SBUSIN、GPO1_1SBUSOUT での空中端の選択を確認します。 SBUS 出力タイプ、一般的な SBUS1 または SBUS1/2 .

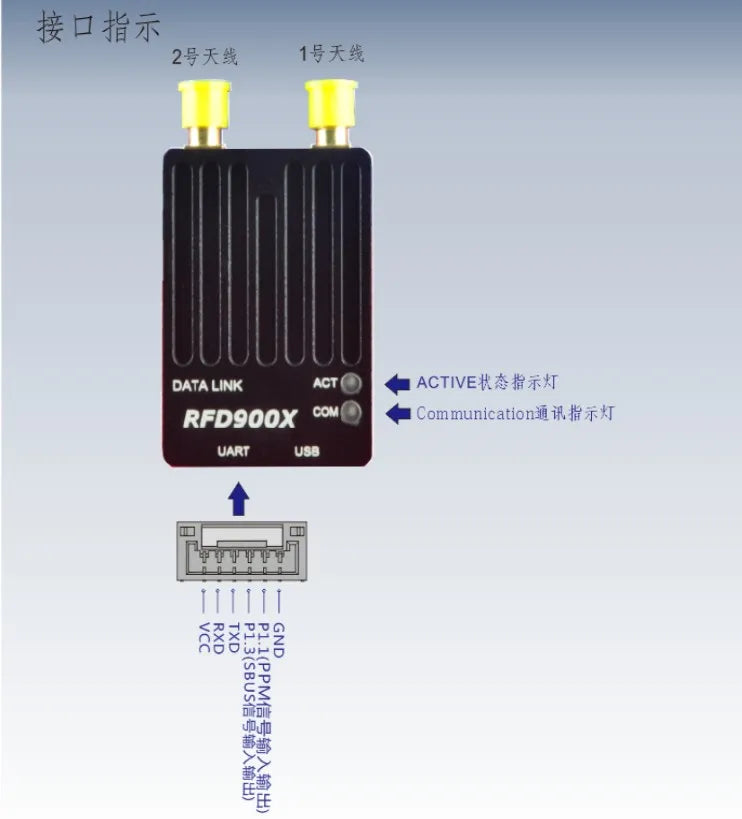

単一の端末には UART コネクタが装備されており、追加のマッチング ペアやマルチポイント ユーザーに適しています。いわゆるロックの有無は配線の違いだけです。接続されている飛行制御プラグの種類 (Pixhawk で一般的に使用される 2 種類のプラグ) に応じて選択できますが、他の飛行制御デバイスやシリアル通信デバイスには DIY 配線が必要です。

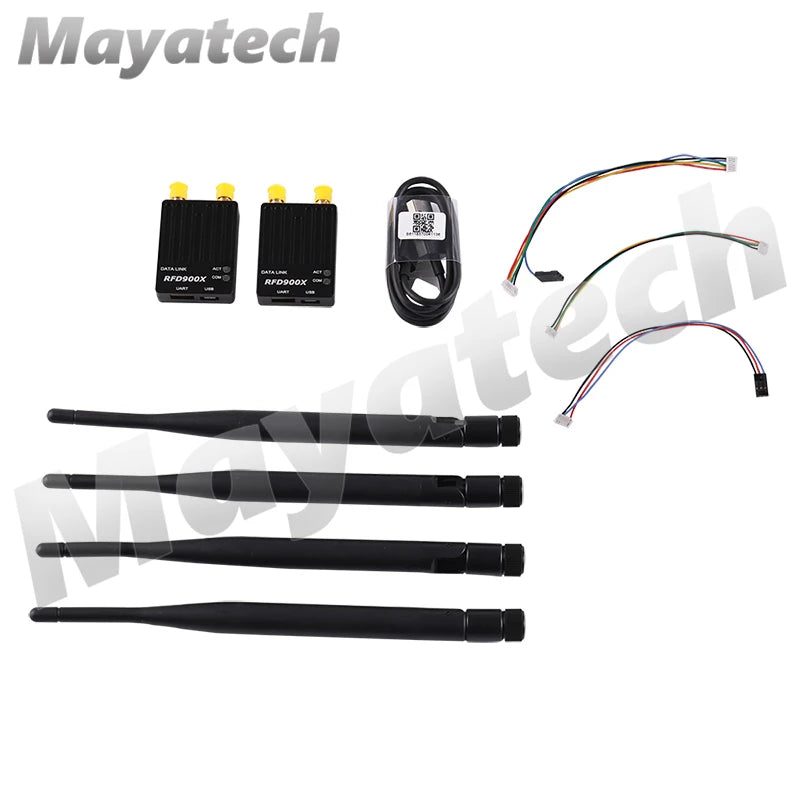

商品一覧

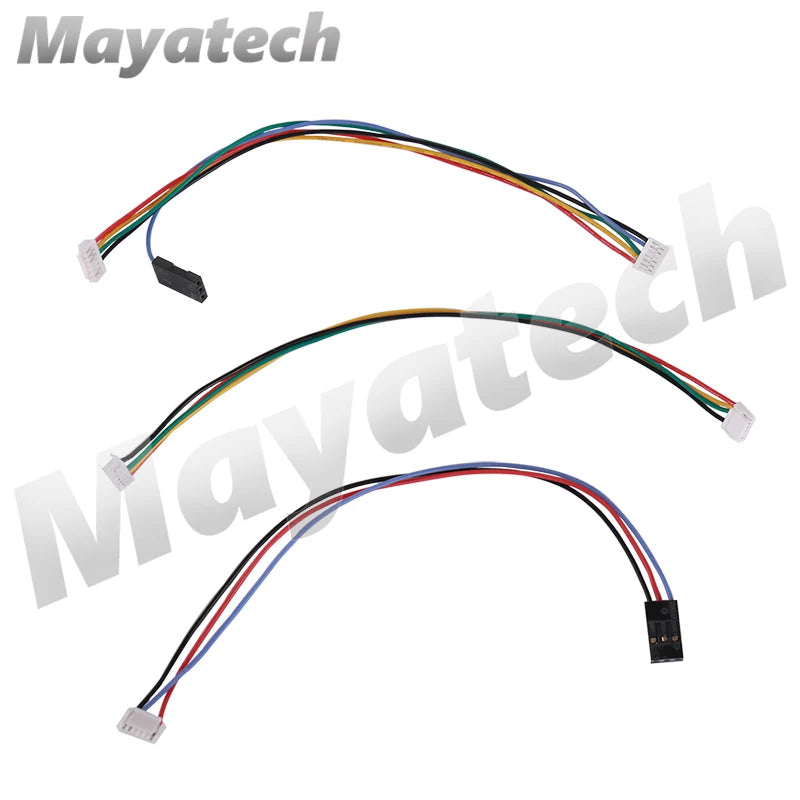

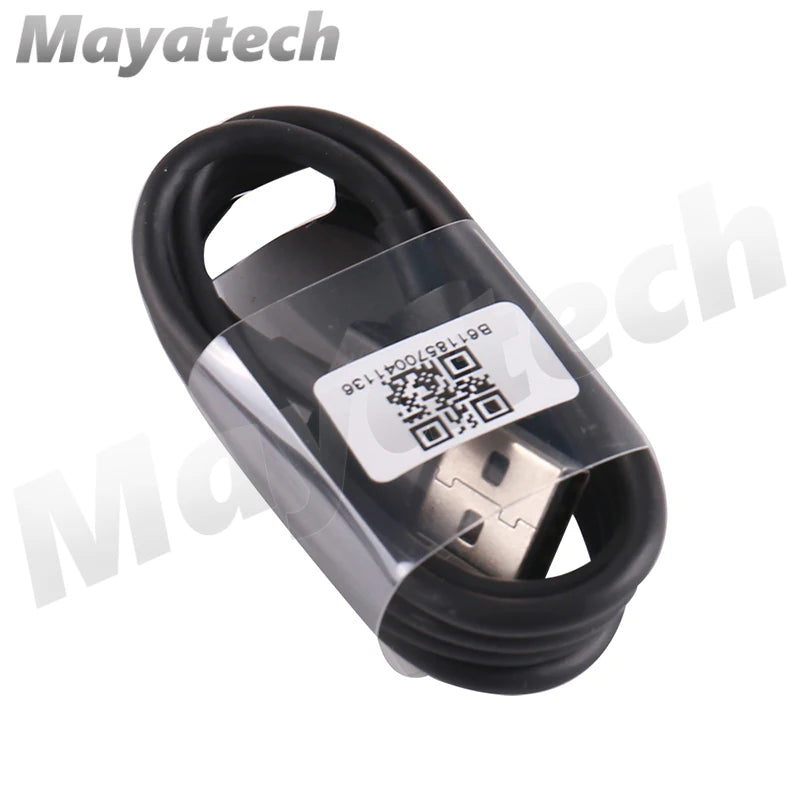

RFD900x * 2 + マイクロ USB ケーブル * 1 + UART ケーブル * 3 + 915m 5dB ラバーロッドアンテナ * 4
Mayatech の RFD900X モジュールは、金属シェルを備え、UART および USB インターフェイスをサポートし、UAV の長距離データ送信を可能にします。
Mayatech Metal Shell RFD900X UAV 用長距離データ送信モジュールは、信頼性の高いデータ送信を可能にします。
物流サイズ:21cm × 9 cm × 5cm
物流重量:0.25 KG/個
