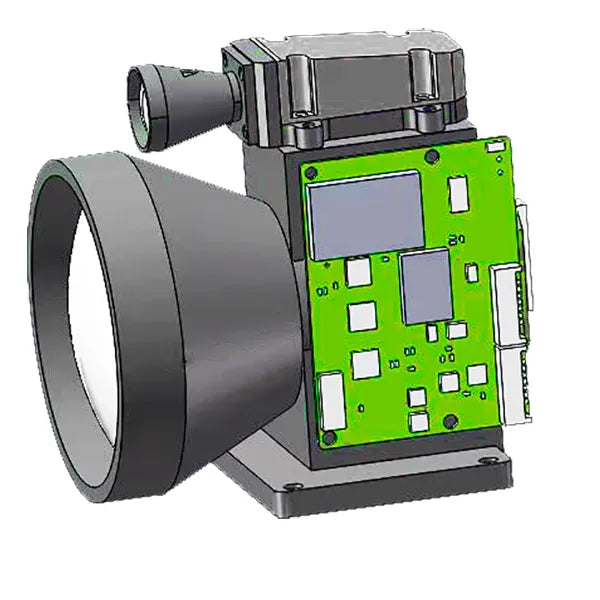

Jioptics M1220x 1535 nm Módulo de búsqueda de rango láser de 20 km para la vaina de drones UAV

El Módulo telémetro láser JIOPTICS M1220X 1535 nm 20 km Es un telémetro láser de pulso de vanguardia de grado militar, diseñado para mediciones precisas en aplicaciones críticas como aeronaves, vehículos aéreos no tripulados (UAV), tanques, artillería y sistemas de vigilancia. Con su diseño compacto, estructura ligera, bajo consumo de energía y alto rendimiento, el M1220X es una herramienta esencial para mejorar la precisión de puntería en entornos difíciles.

Descripción general

• Alcance: 50m a 20km

• Rendimiento objetivo:

  • ≥12 km: Vehículos (2,3 m × 2,3 m, reflectividad 0,3, visibilidad ≥15 km)

  • ≥20 km: objetivos grandes (visibilidad ≥25 km)

• Exactitud: Precisión de medición de ±3 m con una tasa de confiabilidad de ≥98 %

• Peso: ≤350 g

• Longitud de onda de funcionamiento: 1535 nm (seguro para la vista)

Características principales

1. Medición excepcional de larga distancia

   • Medición de alcance confiable de hasta 20 km para objetivos grandes y 12 km para objetivos más pequeños.

   • La alta precisión de ±3 m garantiza datos precisos en condiciones complejas.

2. Diseño compacto y ligero

   • Las dimensiones (≤89 mm × 63,4 mm × 80 mm) y el peso (≤350 g) facilitan una fácil integración en vehículos aéreos no tripulados y otras plataformas.

3. Robusto y energéticamente eficiente

   • Consumo de energía en funcionamiento de ≤2 W (@1 Hz) con un consumo de energía en espera de ≤0,5 W.

   • Conducción térmica eficiente para una disipación óptima del calor.

4. Interfaz de comunicación flexible

   • La interfaz RS422 admite una integración perfecta de datos para varias plataformas.

   • Compatibilidad con disparadores externos para operaciones sincronizadas.

5. Confiable y duradero

   • Diseñado para condiciones adversas con un rango de temperatura de funcionamiento de -40 °C a +65 °C.

   • Larga vida útil con una duración de almacenamiento de hasta 12 años.

Especificaciones técnicas

Parámetro	Valor
Longitud de onda del láser	1535 ± 5 nm
Rango mínimo	50 metros
Alcance máximo	20 km (objetivos grandes)
Rendimiento objetivo	12 km (vehículos, 0,3 de reflectividad)
Exactitud	±3 m
Ángulo de divergencia	≤0.3 mrad
Apertura de recepción	56 mm
Frecuencia de trabajo	1 Hz a 10 Hz (ajustable)
Voltaje de operación	CC 18 V ~ 32 V
Consumo de energía	En funcionamiento: ≤2 W; en espera: ≤0,5 W
Interfaz	RS422
Temperatura de funcionamiento	-40°C a +65°C
Temperatura de almacenamiento	-50°C a +70°C
Peso	≤350 g

Interfaz de comunicación

El módulo utiliza un conector externo de 8 pines para alimentación y comunicación de datos:

Alfiler	Definición	Función
1	RS422 RX+	Recepción RS422 +
2	RS422 RX-	Recepción RS422 -
3	RS422 TX-	Transmisión RS422 -
4	RS422 TX+	Transmisión RS422 +
5	Tierra	Terreno de comunicación
6	+24 V	Fuente de alimentación 24V
7	Tierra	Tierra para fuente de alimentación
8	Repuesto	Reservado

Aplicaciones

• Cápsulas para drones UAV: Mejora la precisión de los sistemas aéreos que requieren mediciones de largo alcance.

• Sistemas de imágenes térmicas: Proporciona datos de distancia precisos para soluciones de imágenes integradas.

• Plataformas militares: Diseñado para sistemas de control de fuego, tanques y artillería.

• Sistemas de vigilancia: Ideal para monitoreo de fronteras e infraestructura crítica.

¿Por qué elegir JIOPTICS M1220X?

El Módulo telémetro láser JIOPTICS M1220X Diseñado para ofrecer fiabilidad, precisión y versatilidad en los entornos más exigentes. Su diseño compacto, alta precisión y alcance excepcional lo convierten en la opción ideal para profesionales que buscan un telémetro láser de alto rendimiento.
