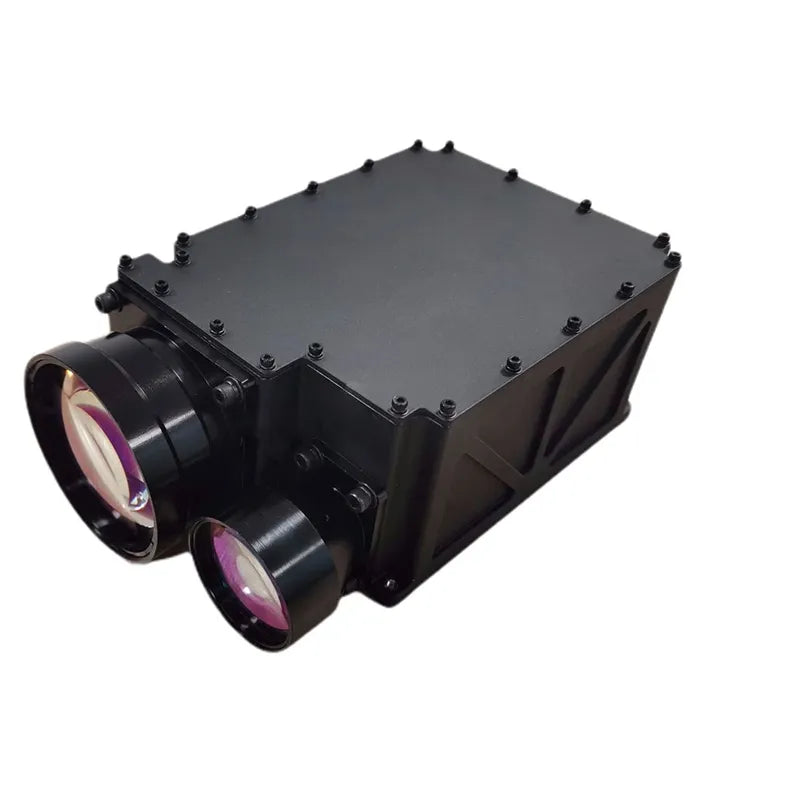

Jioptics M1525X 1535NM Módulo de buscador de rango láser de 25 km para la vaina de drones UAV
El Módulo telémetro láser JIOPTICS M1525X 1535 nm 25 km Es un telémetro láser de pulsos de alto rendimiento y grado militar, diseñado para mediciones precisas en escenarios exigentes. Ideal para su integración en aeronaves, vehículos aéreos no tripulados (UAV), tanques, sistemas de artillería y otras plataformas de misión crítica, el M1525X combina tamaño compacto, diseño ligero, bajo consumo de energía y una precisión de medición excepcional.
Descripción general
-
Alcance: 100 m a 25 km
-
Rendimiento objetivo:
-
≥15 km: Vehículos (2,3 m × 2,3 m, reflectividad 0,3, visibilidad ≥20 km)
-
≥25 km: objetivos grandes (visibilidad ≥30 km)
-
-
Exactitud: Precisión de medición de ±3 m con una tasa de confiabilidad de ≥98 %
-
Peso: ≤1 kg
-
Longitud de onda de funcionamiento: 1535 nm (seguro para la vista)
Características principales
-
Capacidades de medición avanzadas
-
Medición de larga distancia hasta 25 km para objetivos grandes y 15 km para objetivos más pequeños.
-
La alta precisión de ±3 m garantiza precisión en entornos complejos.
-
-
Diseño robusto
-
Dimensiones compactas (≤115 mm × 70 mm × 121 mm) y construcción ligera (≤1 kg).
-
Soporta temperaturas extremas: rango de funcionamiento de -40°C a +65°C.
-
-
Gestión eficiente de la energía
-
Consumo de energía en funcionamiento de ≤20W (@1Hz).
-
Consumo de energía en modo de espera de ≤5W.
-
-
Interfaz de comunicación flexible
-
La interfaz RS422 garantiza una integración perfecta de datos con computadoras superiores.
-
Capacidad de disparo externo para operaciones sincronizadas.
-
-
Alta confiabilidad
-
Diseñado para aplicaciones militares e industriales con una vida útil de almacenamiento de hasta 12 años.
-
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Longitud de onda del láser | 1535 ± 5 nm |
| Rango mínimo | 100 metros |
| Alcance máximo | 25 km (objetivos grandes) |
| Rendimiento objetivo | 15 km (vehículos, 0,3 de reflectividad) |
| Exactitud | ±3 m |
| Ángulo de divergencia | ≤0.3 mrad |
| Apertura de recepción | 63 mm |
| Frecuencia de trabajo | 1 Hz a 5 Hz (ajustable), emergencia 10 Hz |
| Voltaje de operación | CC 18 V ~ 32 V |
| Consumo de energía | En funcionamiento: ≤20 W; en espera: ≤5 W |
| Interfaz | RS422 |
| Temperatura de funcionamiento | -40°C a +65°C |
| Temperatura de almacenamiento | -50°C a +70°C |
| Peso | ≤1 kg |
Interfaz de comunicación
El módulo utiliza un conector externo de 8 núcleos para alimentación y comunicación de datos:
| Alfiler | Definición | Función |
| 1 | Corriente continua (+24 V) | Fuente de alimentación |
| 5 | Tierra | Suelo |
| 9 | Puerto serie T+ | Señal de comunicación RS422 (a la computadora superior) |
| 10 | Puerto serie R- | Señal de comunicación RS422 (desde la computadora superior) |
| 11 | Puerto serie T- | Señal de comunicación RS422 (a la computadora superior) |
| 12 | Puerto serie R+ | Señal de comunicación RS422 (desde la computadora superior) |
| 14 | SYN+ | Disparador externo diferencial RS422 |
| 15 | SYN- | Disparador externo diferencial RS422 |
Aplicaciones
-
Cápsulas para drones UAV: Mejora la precisión de los sistemas aéreos que requieren mediciones de largo alcance.
-
Sistemas de imágenes térmicas: Proporciona datos de distancia precisos para sistemas de imágenes integrados.
-
Plataformas militares: Diseñado para sistemas de control de fuego, tanques y artillería.
-
Sistemas de vigilancia: Ideal para monitoreo de fronteras e infraestructura crítica.
¿Por qué elegir JIOPTICS M1525X?
El Módulo telémetro láser JIOPTICS M1525X Ofrece un rendimiento, una fiabilidad y una versatilidad inigualables. Su diseño compacto, su alta precisión y su excepcional alcance lo convierten en la opción ideal para aplicaciones profesionales en los entornos más exigentes.
Para consultas, pedidos al por mayor o soluciones personalizadas, contáctenos en support@rcdrone.top.
