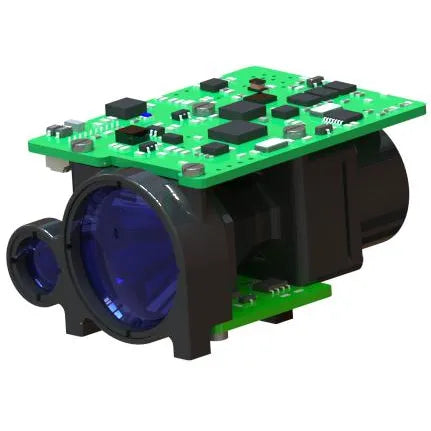

STA-D0508X 1535NM Módulo de buscador de rango láser de 5 km para la vaina de drones UAV
El Módulo telémetro láser STA-D0508X de 5 km Es una solución ligera y compacta, diseñada específicamente para pods de drones UAV, dispositivos portátiles y otros sistemas optoelectrónicos. Incorpora un módulo láser de vidrio de erbio de 1535 nm, desarrollado independientemente por Jioptics, y ofrece un alcance excepcional, alta precisión, bajo consumo de energía y seguridad para el ojo humano.
Descripción general
-
Modelo: STA-D0508X
-
Longitud de onda de funcionamiento: 1535 nm ±10 nm
-
Rendimiento del rango:
-
8.000 metros: Objetivo grande, visibilidad ≥25 km
-
5.000 metros: Objetivo con reflectividad 0,3 para vehículos de 2,3 m × 2,3 m, visibilidad ≥10 km
-
50 metros: Alcance mínimo
-
-
Exactitud: Precisión de medición de ±1 m con una tasa de precisión de medición de ≥98 %
-
Tamaño: ≤62 mm × 42 mm × 32 mm
-
Peso: ≤85 g
-
Consumo de energía:
-
Funcionamiento: ≤4W
-
En espera: ≤1,8 W
-
Características principales
-
Diseño estructural integrado
-
La resistencia a golpes y vibraciones garantiza un rendimiento confiable en condiciones exigentes.
-
Alta adaptabilidad ambiental y compatibilidad electromagnética para una integración perfecta.
-
-
Diseño óptico avanzado
-
La tecnología de recepción no térmica de campo de visión pequeño mejora la supresión de ruido óptico.
-
Mantiene un rendimiento superior en diferentes temperaturas y mediciones de corto alcance.
-
-
Circuitos confiables
-
Las conexiones de cables de soldadura directa evitan cortocircuitos y problemas causados por conectores sueltos u oxidación.
-
Mejora la durabilidad y extiende la vida útil operativa.
-
-
Compacto y ligero
-
Sus dimensiones compactas y su diseño ultraligero lo hacen ideal para vehículos aéreos no tripulados y aplicaciones portátiles.
-
-
Frecuencia de rango versátil
-
Admite frecuencias de rango seleccionables, incluidas 1 Hz, 5 Hz y 10 Hz.
-
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | STA-D0508X |
| Longitud de onda operativa | 1535 nm ±10 nm |
| Alcance de alcance | 50 m-8.000 m |
| Humedad | ≤80% |
| Precisión de medición de distancia | ±1 m |
| Tasa de precisión | ≥98% |
| Resolución de rango | ≤40 m |
| Ángulo de divergencia | ≤0,5 mrad |
| Frecuencia de medición de distancias | Una vez, 1 Hz, 5 Hz (10 Hz seleccionable) |
| Tamaño | ≤62 mm × 42 mm × 32 mm |
| Voltaje | 10 V–14 V |
| Consumo de energía en funcionamiento | ≤4 W |
| Consumo de energía en modo de espera | ≤1,8 W |
| Temperatura de trabajo | -40℃ a +60℃ |
| Temperatura de almacenamiento | -55℃ a +70℃ |
| Peso | ≤85 g |
Aplicaciones
-
Cápsulas para drones UAV: Optimizado para mediciones de largo alcance con integración liviana.
-
Dispositivos móviles portátiles: Proporciona medición de distancia de alta precisión en formatos portátiles.
-
Sistemas de Observación y Vigilancia: Adecuado para integraciones optoelectrónicas en entornos desafiantes.
¿Por qué elegir STA-D0508X?
El Módulo de telémetro láser STA-D0508X Combina tecnología láser avanzada, diseño compacto y durabilidad excepcional. Es una solución versátil y fiable para profesionales en sistemas UAV, aplicaciones portátiles y tareas de observación de largo alcance.
Para consultas, pedidos al por mayor o soluciones personalizadas, contáctenos en support@rcdrone.top.
Explora más opciones en nuestra Telémetro láser recopilación.
Voltaje de alimentación: 12 V (10 V ~ 14 V);
Consumo de energía en funcionamiento: ≤ 4W;
Consumo de energía en espera: ≤ 1,8 W.
El extremo superior de la computadora está conectado al extremo del telémetro mediante un conector de 10 pines con una separación de 1,25 mm. La definición de pines de la fuente de alimentación y del puerto de comunicación se muestra en la siguiente tabla, y la posición del pin 1 del conector se muestra en la siguiente figura.
| Número PIN | Número | Definición de características eléctricas | Notas |
| P-1 | VIN+ | Potencia de entrada positiva | |
| P-2 | VIN- | Polo negativo de la potencia de entrada | |
| P-3 | CAROLINA DEL NORTE | ||
| P-4 | RS422_TXD+ | Puerto de salida de señal | Telémetro a ordenador anfitrión |
| P-5 | RS422_TXD- | ||
| P-6 | RS422_RXD- | Puerto de entrada de señal | Ordenador superior al telémetro |
| P-7 | RS422_RXD+ | ||
| P-8 | Tierra | Cable de tierra RS422 | Cable de tierra de comunicación |
| P-9 | SWDIO | / | / |
| P-10 | SWCLK | / |
