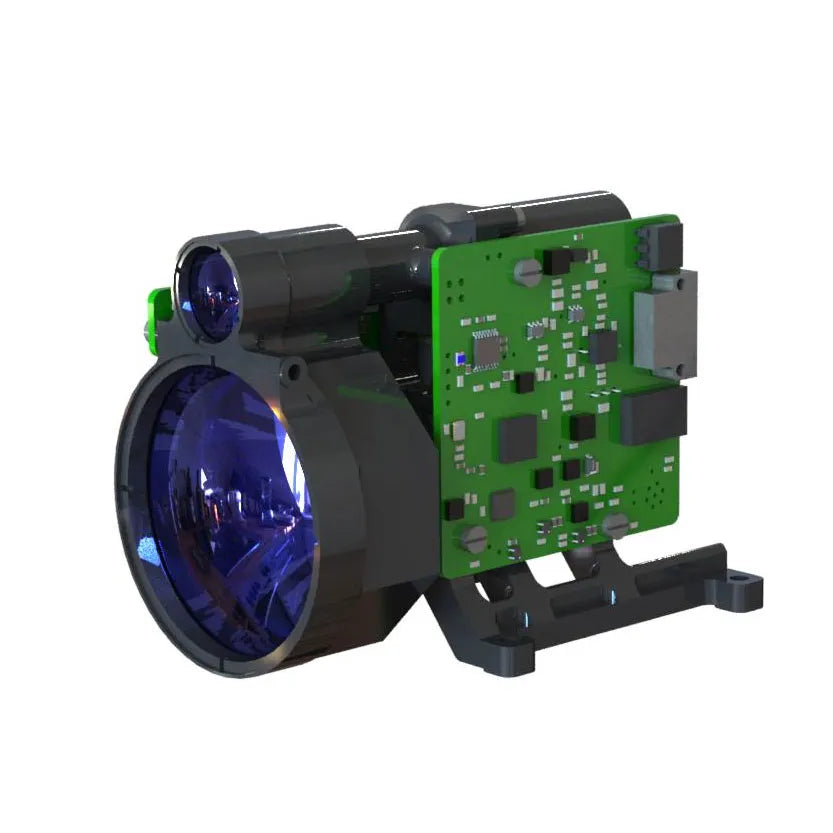

STA-D1013B 1535NM Módulo de buscador de rango láser de 13 km para UAV Drone Pod
El Módulo telémetro láser STA-D1013B de 13 km Es un telémetro avanzado, compacto y de alta precisión, diseñado para pods de drones UAV y otras aplicaciones exigentes. Gracias al módulo láser de vidrio de erbio de 1535 nm, desarrollado independientemente por Jioptics, ofrece un rendimiento de alcance excepcional, eficiencia energética y una gran fiabilidad, lo que lo convierte en la opción ideal para tareas de medición de larga distancia.
Descripción general
-
Modelo: STA-D1013B
-
Longitud de onda de funcionamiento: 1535 nm ±10 nm
-
Rendimiento del rango:
-
15.000 metros: Objetivo típico, visibilidad ≥25 km
-
13.000 metros: Objetivo grande, visibilidad ≥25 km
-
10.000 metros: Objetivo de la OTAN, visibilidad ≥25 km, objetivo con reflectividad de 0,3 para vehículos de 2,3 m × 2,3 m
-
-
Exactitud: Precisión de medición de ±1 m con una tasa de precisión de medición de ≥98 %
-
Tamaño: ≤95 mm × 60,5 mm × 71,5 mm
-
Peso: ≤230 g
-
Consumo de energía:
-
Funcionamiento: ≤4W
-
En espera: ≤1,8 W
-
Características principales
-
Diseño estructural integrado
-
La robusta resistencia a golpes y vibraciones garantiza un rendimiento confiable en condiciones exigentes.
-
La instalación de sellado multipunto en el extremo mejora la durabilidad y la vida útil.
-
-
Tecnología láser avanzada
-
El láser de vidrio de erbio con conmutación Q bombeado de 1535 nm proporciona alta eficiencia y seguridad para el ojo humano.
-
-
Circuitos confiables
-
Las conexiones de cables soldados directamente evitan cortocircuitos y malos contactos causados por conectores sueltos, oxidación o vapor de agua, lo que mejora la confiabilidad del producto.
-
-
Funcionalidad integral
-
Funciones de medición de distancia por láser, encendido y recopilación de temperatura.
-
Control de alcance, determinación de distancia entre objetivos principales y finales, y capacidades de autocomprobación.
-
Las características adicionales incluyen protección contra inversión de potencia, actualizaciones de programa de puerto serie y conteo de emisiones láser.
-
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | STA-D1013B |
| Longitud de onda operativa | 1535 nm ±10 nm |
| Alcance de alcance | 50 m-15.000 m |
| Humedad | ≤60% |
| Precisión de medición de distancia | ±1 m |
| Tasa de precisión | ≥98% |
| Resolución de rango | ≤50 m |
| Ángulo de divergencia | ≤0,3 mrad |
| Frecuencia de medición de distancias | Una vez, 1 Hz, 5 Hz, 10 Hz |
| Tamaño | ≤95 mm × 60,5 mm × 71,5 mm |
| Voltaje | 18 V–36 V |
| Consumo de energía en funcionamiento | ≤4 W |
| Consumo de energía en modo de espera | ≤1,8 W |
| Temperatura de trabajo | -40℃ a +60℃ |
| Temperatura de almacenamiento | -55℃ a +70℃ |
| Peso | ≤230 g |
Aplicaciones
-
Cápsulas para drones UAV: Proporciona mediciones de largo alcance precisas y confiables para aplicaciones UAV.
-
Detección de vehículos y objetos a gran escala: Ideal para la OTAN y objetivos típicos a largas distancias.
-
Monitoreo ambiental: Capaz de operar en entornos complejos con excelente adaptabilidad.
Funciones del producto
-
Función de medición de distancia por láser: Medición precisa de distancias.
-
Recopilación de encendido y temperatura: Monitoreo de datos operativos en tiempo real.
-
Puerta de alcance y determinación de la distancia entre objetivos principales y finales: Capacidades de segmentación avanzadas.
-
Características de protección: Protección contra inversión de potencia y funciones de autocomprobación.
-
Funcionalidades adicionales: Actualizaciones del puerto serie, seguimiento del recuento de emisiones láser y señales de control de encendido.
Interfaz eléctrica
| Número PIN | Número | Dirección de transmisión | Notas |
| P-1 | VIN+ | Polo positivo de potencia de entrada | Fuente de alimentación de la computadora superior |
| P-2 | VIN+ | ||
| P-3 | VIN+ | ||
| P-4 | Control de encendido+ | Control de encendido+ | Cortocircuito P-12 para encender |
| P-5 | RS422_TXD+ | Puerto de salida de señal | Telémetro a ordenador anfitrión |
| P-6 | RS422_RXD+ | Puerto de entrada de señal | Ordenador superior al telémetro |
| P-7 | RS422_GND | Cable de tierra de comunicación | |
| P-8 | CAROLINA DEL NORTE | Suspendido | |
| P-9 | VIN- | Polo negativo de la potencia de entrada | Fuente de alimentación de la computadora superior |
| P-10 | VIN- | ||
| P-11 | VIN- | ||
| P-12 | Control de encendido- | Control de encendido- | Cortocircuito P-4 para encender |
| P-13 | RS422_TXD- | Puerto de salida de señal | Telémetro a ordenador anfitrión |
| P-14 | RS422_RXD- | Puerto de entrada de señal | Ordenador superior al telémetro |
| P-15 | CAROLINA DEL NORTE | Suspendido |
¿Por qué elegir STA-D1013B?
El Módulo de telémetro láser STA-D1013B Combina tecnología láser de vanguardia, un alcance excepcional y un diseño robusto en un paquete ligero. Su versatilidad y fiabilidad lo convierten en una herramienta indispensable para pods de drones UAV, monitoreo ambiental y aplicaciones de detección de objetivos a larga distancia.
