STA-D1013X 1535NM Módulo de buscador de rango láser de 10 km para la vaina de drones UAV

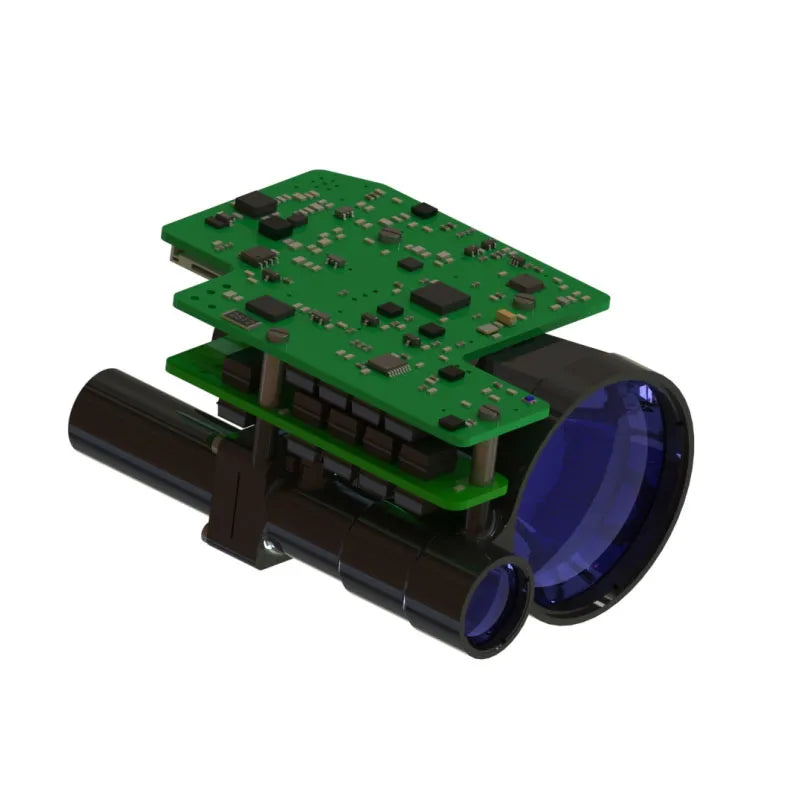

El Módulo telémetro láser STA-D1013X de 10 km Es una solución innovadora y compacta diseñada para pods de drones UAV y otras aplicaciones de precisión. Este telémetro, que utiliza un módulo láser de vidrio de erbio de 1535 nm, desarrollado independientemente por Jioptics, ofrece excepcionales capacidades de alcance, alta precisión, bajo consumo de energía y una robusta adaptabilidad ambiental. Está optimizado para mediciones a larga distancia, garantizando la seguridad del ojo humano.
Descripción general
-
Modelo: STA-D1013X
-
Longitud de onda de funcionamiento: 1535 nm ±10 nm
-
Rendimiento del rango:
-
13.000 metros: Objetivo grande típico, visibilidad ≥25 km
-
10.000 metros: Objetivo de la OTAN, visibilidad ≥25 km, objetivo con reflectividad de 0,3 para vehículos de 2,3 m × 2,3 m
-
-
Exactitud: Precisión de medición de ±1 m con una tasa de precisión de medición de ≥98 %
-
Tamaño: ≤89 mm × 62,5 mm × 46 mm
-
Peso: ≤165 g
-
Consumo de energía:
-
Funcionamiento: ≤5W
-
En espera: ≤1,5 W
-
Características principales
-
Diseño estructural integrado
-
La resistencia a golpes y vibraciones garantiza un rendimiento confiable en condiciones exigentes.
-
Su alta confiabilidad y fuerte adaptabilidad ambiental lo hacen adecuado para diversas aplicaciones.
-
-
Tecnología láser avanzada
-
El láser de vidrio de erbio con conmutación Q bombeado de 1535 nm proporciona alta eficiencia y seguridad para el ojo humano.
-
La instalación de sellado multipunto mejora la durabilidad y evita desajustes.
-
-
Circuitos confiables
-
Las conexiones de cables soldados directamente evitan cortocircuitos y problemas causados por conectores sueltos u oxidación.
-
Aumenta la confiabilidad del producto y la vida útil operativa.
-
-
Compacto y ligero
-
Su tamaño compacto y diseño liviano lo hacen ideal para la integración en sistemas UAV y dispositivos portátiles.
-
-
Funcionalidad integral
-
Las características incluyen medición de distancia por láser, selección del primer y último objetivo, control de distancia y configuración automática de intervalos de distancia.
-
La protección contra inversión de polaridad de energía mejora la seguridad del sistema.
-
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | STA-D1013X |
| Longitud de onda operativa | 1535 nm ±10 nm |
| Alcance de alcance | 50 m-13.000 m |
| Humedad | ≤60% |
| Precisión de medición de distancia | ±1 m |
| Tasa de precisión | ≥98% |
| Resolución de rango | ≤50 m |
| Ángulo de divergencia | ≤0,3 mrad |
| Frecuencia de medición de distancias | Una vez, 1 Hz, 5 Hz, 10 Hz |
| Tamaño | ≤89 mm × 62,5 mm × 46 mm |
| Voltaje | 10 V–14 V |
| Consumo de energía en funcionamiento | ≤5 W |
| Consumo de energía en modo de espera | ≤1,5 W |
| Temperatura de trabajo | -40℃ a +60℃ |
| Temperatura de almacenamiento | -55℃ a +70℃ |
| Peso | ≤165 g |
Aplicaciones
-
Cápsulas para drones UAV: Proporciona mediciones precisas de largo alcance, ideales para aplicaciones UAV.
-
Detección de vehículos y objetos: Optimizado para la OTAN y objetivos típicos en grandes distancias.
-
Monitoreo ambiental: Diseñado para funcionar de forma confiable en condiciones ambientales complejas.
Funciones del producto
-
Función de medición de distancia por láser: Capacidades de medición de distancia precisa.
-
Detección automática de encendido: Garantiza la preparación operativa desde el inicio.
-
Selección del primer y último objetivo: Capacidades de segmentación avanzadas.
-
Control de rango: Configuraciones de detección de rango personalizables.
-
Configuración automática del intervalo de distancia: Mediciones eficientes basadas en intervalos.
-
Seguimiento del recuento de emisiones láser: Realiza un seguimiento del uso del láser para fines de mantenimiento.
-
Protección contra inversión de polaridad de energía: Evita daños causados por conexiones eléctricas incorrectas.
Interfaz eléctrica
●Voltaje de alimentación: 10 V ~ 14 V;
●Consumo de energía promedio: ≤5W;
●Consumo de energía en espera: ≤1,5 W;
●La prueba de reticulación entre el extremo superior de la computadora y el conector A1257H-10P del extremo del telémetro se realiza a través del conector A1257H-10P.Las definiciones de pines del puerto de comunicación y de la fuente de alimentación del extremo del buscador de distancia se muestran en la siguiente tabla.
| Número PIN | Número | Dirección de transmisión | Notas |
| P-1 | Tierra | —— | Cable de tierra de comunicación |
| P-2 | RS422_RX_N | I | Receptor telémetro - |
| P-3 | RS422_RX_P | I | Receptor telémetro + |
| P-4 | RS422_TX_N | Oh | Transmisor de telémetro - |
| P-5 | RS422_TX_P | Oh | Transmisor de telémetro + |
| P-6 | CAROLINA DEL NORTE | —— | apoyar |
| P-7 | CAROLINA DEL NORTE | —— | apoyar |
| P-8 | CAROLINA DEL NORTE | —— | apoyar |
| P-9 | PAG- | —— | Fuente de alimentación, tierra |
| P-10 | P+ | —— | Fuente de alimentación, 10 V ~ 14 V |
¿Por qué elegir STA-D1013X?
El Módulo de telémetro láser STA-D1013X Combina precisión, diseño compacto y funciones avanzadas, lo que lo convierte en una herramienta indispensable para sistemas UAV y aplicaciones de medición de largo alcance. Sus características de fiabilidad y seguridad garantizan un rendimiento óptimo en diversos escenarios operativos.
Para consultas, pedidos al por mayor o soluciones personalizadas, contáctenos en support@rcdrone.top.
Explora más opciones en nuestra Telémetro láser recopilación.
