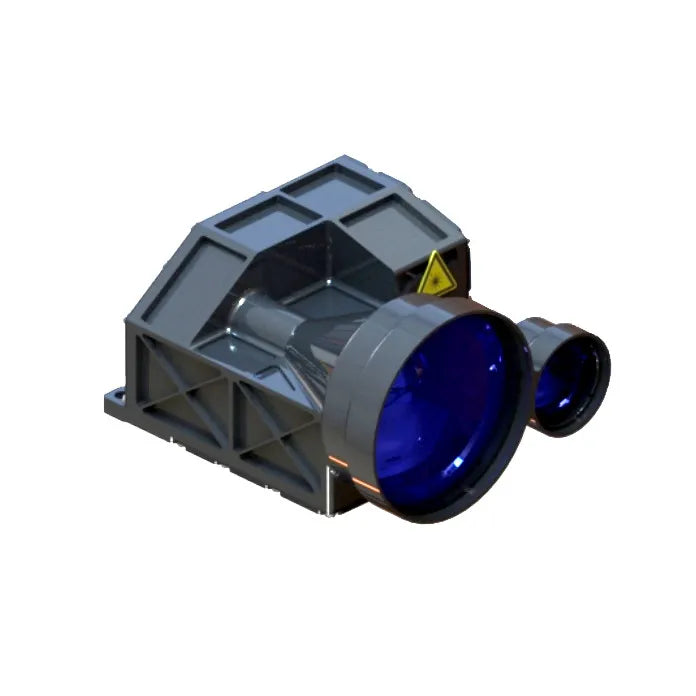

STA-D1721Y 1535NM Módulo de buscador de rango de 17 km

El Módulo telémetro láser STA-D1721Y de 17 km Es una solución de vanguardia diseñada para mediciones precisas a larga distancia. Equipado con un módulo láser de vidrio de erbio de 1535 nm, desarrollado independientemente por Jioptics, este telémetro ofrece un rendimiento excepcional con bajo consumo de energía, una estructura compacta y alta precisión. Su alcance máximo de medición de 25 km para objetivos típicos lo hace ideal para entornos operativos exigentes.

Descripción general

• Modelo: STA-D1721Y

• Longitud de onda de funcionamiento: 1535 nm ±10 nm

• Rendimiento del rango:

  • 25.000 metros: Objetivo típico

  • 21.000 metros: Objetivo grande, visibilidad ≥25 km

  • 17.000 metros: Vehículo de 2,3 m × 4,6 m, reflectividad 0,3, visibilidad ≥25 km

• Exactitud: Precisión de medición de ±1 m con una tasa de precisión de medición de ≥98 %

• Tamaño: ≤144 mm × 108 mm × 75 mm

• Peso: ≤600 g

• Consumo de energía:

  • Funcionamiento: ≤6W

  • En espera: ≤2,5 W

Características principales

1. Diseño estructural integrado

   • Resistencia a golpes y vibraciones, garantizando un rendimiento confiable en condiciones exigentes.

   • Los diseños de aislamiento de energía y sellado de subalmacenes mejoran la compatibilidad y confiabilidad electromagnética.

2. Adaptabilidad ambiental avanzada

   • Trayectoria óptica completamente sellada con diseño a prueba de polvo y vapor a prueba de agua.

   • Fabricado en un entorno ultra limpio para soportar configuraciones complejas con requisitos mínimos de instalación.

3. Diseño de circuitos confiables

   • La conexión directa del cable de soldadura mejora la confiabilidad y evita problemas causados ​​por aflojamiento, oxidación o humedad.

   • Mayor durabilidad y vida útil prolongada del producto.

4. Alta precisión y versatilidad

   • La excepcional resolución de alcance (≤50 m) y el ángulo de divergencia (≤0,5 mrad) garantizan mediciones precisas en distancias extendidas.

Especificaciones técnicas

Parámetro	Valor
Modelo	STA-D1721Y
Longitud de onda operativa	1535 nm ±10 nm
Alcance de alcance	120 m-25.000 m
Interfaz de comunicación	RS422
Humedad	≤80%
Precisión de medición de distancia	±1 m
Tasa de precisión	≥98%
Resolución de rango	≤50 m
Ángulo de divergencia	≤0,5 mrad
Frecuencia de medición de distancias	1 vez, 1 Hz
Tamaño	≤144 mm × 108 mm × 75 mm
Voltaje	18 V–36 V
Consumo de energía en funcionamiento	≤6 W
Consumo de energía en modo de espera	≤2,5 W
Temperatura de trabajo	-40℃ a +60℃
Temperatura de almacenamiento	-55℃ a +70℃
Peso	≤600 g

Aplicaciones

• Medición de objetivos de largo alcance: Ideal para aplicaciones que requieren mediciones precisas en grandes distancias, como vigilancia y reconocimiento.

• Monitoreo ambiental: Adecuado para entornos complejos y desafiantes con capacidades a prueba de agua y polvo.

• Detección de vehículos y objetos a gran escala: Rendimiento mejorado para objetivos reflectantes como vehículos y paredes.

¿Por qué elegir STA-D1721Y?

El Módulo telémetro láser STA-D1721Y Combina un alcance excepcional, alta precisión y un diseño robusto para satisfacer las demandas de las aplicaciones profesionales de medición de larga distancia. Su diseño compacto y de bajo consumo garantiza una integración perfecta en diversos sistemas.

Para consultas, pedidos al por mayor o soluciones personalizadas, contáctenos en support@rcdrone.top.
