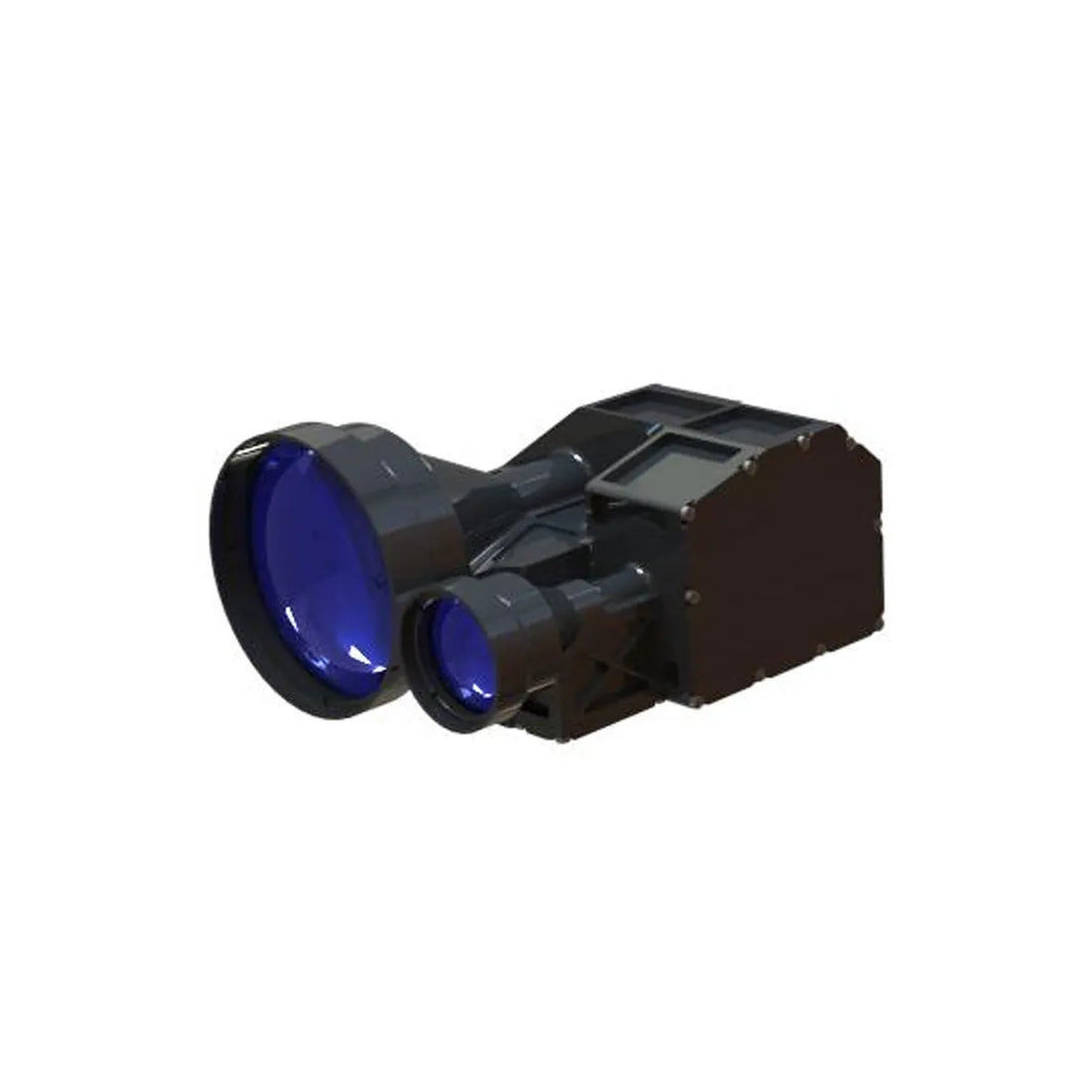

STA-D1925X 1535NM 10 किमी लेजर रेंज फाइंडर मॉड्यूल

STA-D1925X 10KM लेजर रेंज फाइंडर मॉड्यूल लंबी दूरी के मापन अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन समाधान है। जियोप्टिक्स के स्वतंत्र रूप से विकसित 1535nm एर्बियम ग्लास लेजर मॉड्यूल द्वारा संचालित, यह कम बिजली की खपत, एक कॉम्पैक्ट संरचना, उच्च परिशुद्धता और असाधारण रेंज क्षमताओं को मानव-आंख सुरक्षा के साथ जोड़ता है। विशिष्ट लक्ष्यों के लिए 25 किमी की अधिकतम माप सीमा और उत्कृष्ट पर्यावरणीय अनुकूलनशीलता के साथ, यह चुनौतीपूर्ण परिचालन स्थितियों के लिए आदर्श विकल्प है।

अवलोकन

• नमूना: एसटीए-D1925X

• प्रचालन तरंगदैर्घ्य: 1535एनएम ±10एनएम

• रेंज प्रदर्शन:

  • 25,000 मी: विशिष्ट लक्ष्य, दृश्यता ≥25km

  • 23,000 मी: बड़ा लक्ष्य, दृश्यता ≥25 किमी

  • 19,000 मी: 2.3 मीटर × 2.3 मीटर वाहन, परावर्तकता 0.3, दृश्यता ≥25 किमी

• शुद्धता: माप सटीकता दर ≥98% के साथ ±3m की रेंजिंग सटीकता

• आकार: ≤144मिमी × 108मिमी × 75मिमी

• वज़न: ≤800 ग्राम

• बिजली की खपत:

  • कार्य: ≤10W

  • स्टैंडबाय: ≤3W

प्रमुख विशेषताऐं

1. एकीकृत संरचनात्मक डिजाइन

   • मजबूत विद्युत चुम्बकीय संगतता और विश्वसनीयता के लिए उप-गोदाम सीलिंग और पावर आइसोलेशन डिजाइन के साथ झटका और कंपन प्रतिरोध।

   • जटिल परिस्थितियों के लिए उच्च पर्यावरणीय अनुकूलनशीलता।

2. उन्नत ऑप्टिकल डिजाइन

   • धूलरोधी और जलरोधी भाप डिजाइन के साथ पूरी तरह से सीलबंद प्रकाश पथ।

   • न्यूनतम स्थापना आवश्यकताओं वाले अनुप्रयोगों के लिए अति-स्वच्छ वातावरण में निर्मित।

3. विश्वसनीय सर्किटरी

   • प्रत्यक्ष वेल्डिंग तार कनेक्शन विश्वसनीयता में सुधार करता है और ढीलेपन, ऑक्सीकरण या नमी के कारण होने वाली समस्याओं को रोकता है।

   • स्थायित्व को बढ़ाता है और उत्पाद का जीवनकाल बढ़ाता है।

4. उच्च परिशुद्धता और बहुमुखी प्रतिभा

   • असाधारण रेंजिंग रिज़ॉल्यूशन (≤40m) और डायवर्जेंस कोण (≤0.4mrad) लंबी दूरी पर सटीक माप सुनिश्चित करते हैं।

5. विद्युत इंटरफ़ेस

   • बिजली और संचार संकेतों के लिए J30J-9ZKP सॉकेट मॉडल का उपयोग करता है।

   • सिस्टम के अंत में J30J-9TJL प्लग मॉडल के साथ संगत, आसान एकीकरण की सुविधा प्रदान करता है।

तकनीकी निर्देश

पैरामीटर	कीमत
नमूना	एसटीए-D1925X
ऑपरेटिंग तरंगदैर्ध्य	1535एनएम ±10एनएम
रेंजिंग रेंज	150मी-25,000मी
संचार इंटरफेस	RS-422
नमी	≤80%
रेंजिंग सटीकता	±3मी
सटीकता दर	≥98%
रेंज रिज़ॉल्यूशन	≤40मी
विचलन कोण	≤0.4एमआरएड
रेंजिंग आवृत्ति	1 बार, 1Hz, 5Hz
आकार	≤144मिमी × 108मिमी × 75मिमी
वोल्टेज	22वी–34वी
कार्यशील बिजली खपत	≤10डब्ल्यू
स्टैंडबाय बिजली खपत	≤3डब्ल्यू
कार्य तापमान	-40℃ से +60℃
भंडारण तापमान	-55℃ से +70℃
वज़न	≤800 ग्राम

अनुप्रयोग

• लंबी दूरी के लक्ष्य माप: निगरानी और टोही जैसे व्यापक दूरियों पर सटीक माप की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।

• पर्यावरण निगरानी: धूलरोधी और जलरोधी क्षमताओं के साथ जटिल और चुनौतीपूर्ण वातावरण के लिए उपयुक्त।

• वाहन और बड़े पैमाने पर वस्तु का पता लगाना: वाहनों और सफेद इमारतों जैसे परावर्तक लक्ष्यों के लिए उन्नत प्रदर्शन।

विद्युत इंटरफ़ेस

STA-D1925X रेंजफाइंडर मॉड्यूल का उपयोग करता है जे30जे-9जेडकेपी सॉकेट मॉडल, जो विद्युत आपूर्ति और संचार संकेतों को एकीकृत करता है।सिस्टम के अंत में संगत प्लग मॉडल है जे30जे-9टीजेएल,निम्नानुसार परिभाषित:

STA-D1925X क्यों चुनें?

STA-D1925X लेजर रेंज फाइंडर मॉड्यूल लंबी दूरी की माप, उच्च परिशुद्धता और मजबूत डिजाइन को मिलाकर विभिन्न अनुप्रयोगों में असाधारण प्रदर्शन प्रदान करता है। इसकी कॉम्पैक्ट संरचना, कम बिजली की खपत और बहुमुखी संगतता के साथ, यह निगरानी, ​​पर्यावरण निगरानी और लक्ष्य का पता लगाने वाले पेशेवरों के लिए एक विश्वसनीय उपकरण है।

पूछताछ, थोक ऑर्डर या अनुकूलित समाधान के लिए, कृपया हमसे संपर्क करें support@rcdrone.top.

हमारे में और अधिक विकल्प खोजें लेजर रेंज फाइंडर संग्रह।
