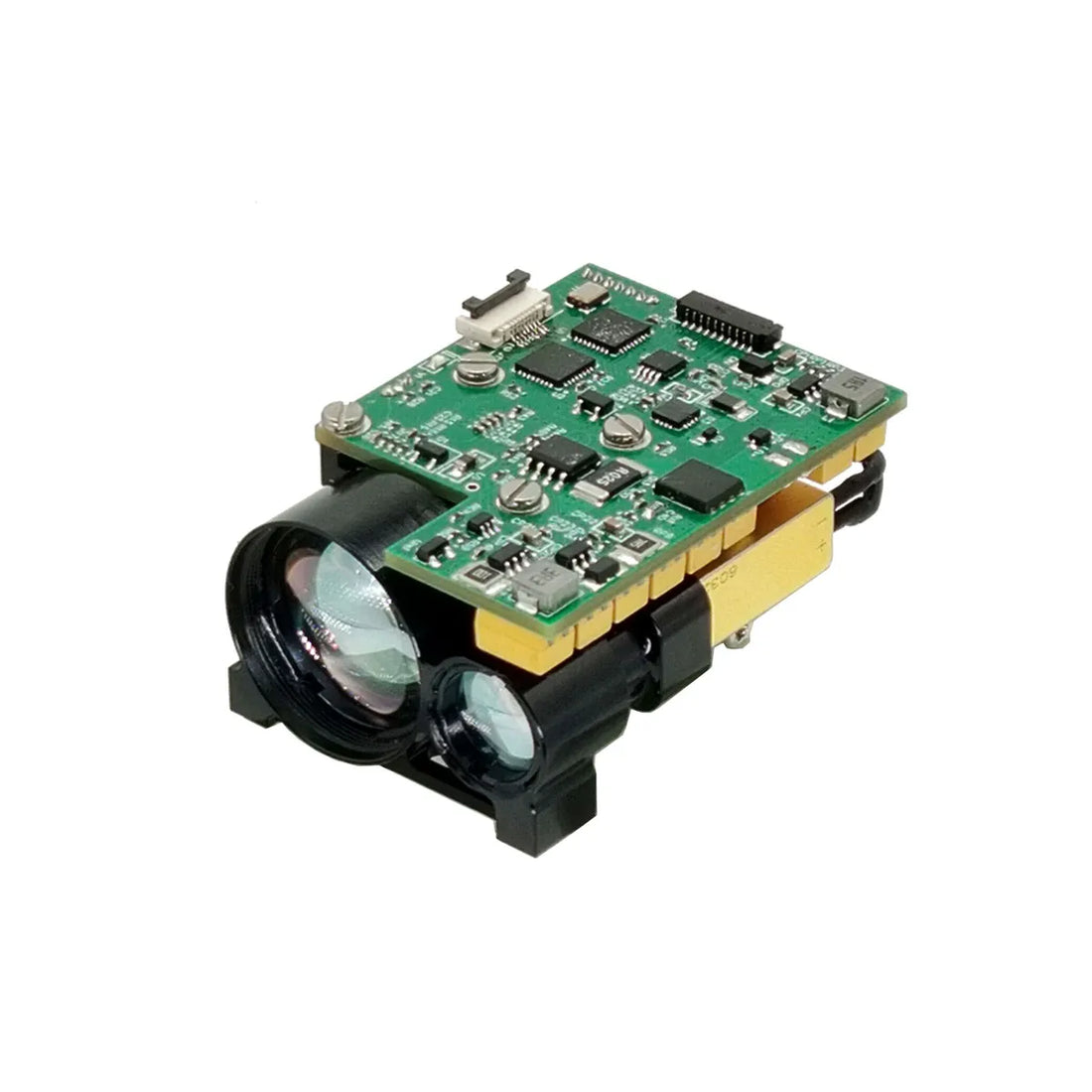

STA-H0306X 1535nm Modulo di gara per range laser da 3 km per pod UAV

IL Modulo telemetro laser STA-H0306X da 3 km è una soluzione ad alte prestazioni progettata per i pod UAV, che offre eccezionali capacità di telemetria, precisione e affidabilità. Dotato di un componente laser al vetro di erbio da 1535 nm sviluppato internamente, questo modulo garantisce una portata massima di 6000 m, una precisione di ±1 m, bassi consumi energetici e la massima sicurezza per l'occhio umano, il tutto in un design leggero e compatto.

Per ulteriori opzioni, esplora il nostro completo Telemetro laser collezione.

Panoramica

• Modello: STA-H0306X

• Lunghezza d'onda operativa: 1535nm ±10nm

• Prestazioni di autonomia:

  • Portata massima: 6000 m

  • 3000 m per bersagli da 2,3 × 2,3 m (riflettività: 30%, visibilità: 8 km)

  • 4500 m per bersagli di grandi dimensioni (riflettività: 60%, visibilità: 12 km)

  • 1600 m per bersagli da 1 × 1 m (riflettività: 10%, visibilità: 8 km)

• Precisione: Precisione di misurazione di ±1 m con un tasso di accuratezza ≥98%

• Misurare: ≤48,5 mm × 36 mm × 26 mm

• Peso: ≤57g

Caratteristiche principali

1. Progettazione della configurazione integrata

   • Robusta struttura anti-sbilanciamento con installazione di tenuta multi-punto per un'elevata durata e una vita utile prolungata.

   • Tecnologia laser sicura per gli occhi, adatta all'esposizione umana.

2. Design ottico avanzato

   • Utilizza una tecnologia ottica di ricezione non termica per una soppressione del rumore superiore e prestazioni costanti in tutti gli intervalli di temperatura.

   • Eccezionali capacità di misurazione della distanza ravvicinata.

3. Circuiti affidabili

   • Il processo di collegamento diretto dei fili tramite saldatura garantisce connessioni solide e affidabili, riducendo al minimo i rischi di cortocircuiti o di scarsi contatti causati da ossidazione o umidità.

4. Compatto e leggero

   • Con un peso di soli 57 g, si integra perfettamente nei pod UAV e in altri dispositivi mobili senza comprometterne le prestazioni.

5. Alta precisione

   • Offre una precisione di ±1 m, una frequenza di misurazione di 1~10 Hz e un angolo di divergenza di ≤0,5 mrad per risultati affidabili.

Specifiche tecniche

Parametro	Valore
Modello	STA-H0306X
Lunghezza d'onda operativa	1535nm ±10nm
Gamma di distanza	20-6000 metri
Interfaccia di comunicazione	RS422/TTL (personalizzabile)
Umidità	≤60%
Frequenza di intervallo	1~10Hz
Angolo di divergenza	≤0,5 mrad
Voltaggio	5V
Consumo energetico	Standby: ≤1W, Picco: ≤4W
Misurare	≤48,5 mm × 36 mm × 26 mm
Peso	≤57g
Temperatura di lavoro	da -40℃ a +70℃
Temperatura di conservazione	da -50℃ a +75℃

Applicazioni

• Dispositivi di imaging termico e visione notturna: Migliora le capacità dei dispositivi portatili e mobili in termini di precisione e sicurezza.

• Sistemi di osservazione e sorveglianza delle frontiere: Ideale per il monitoraggio a lunga distanza in ambienti complessi.

• Kit di sensori per UAV e UGV: Progettato per una perfetta integrazione nei veicoli aerei e terrestri senza pilota.

Modalità di misurazione e prestazioni

• Tempo di misurazione continua: Tempo massimo di misurazione continua ≥35 minuti.

• Intervallo di tempo: L'intervallo massimo tra le misurazioni è ≤15 secondi.

• Stabilità laser: Stabilità dell'asse ottico laser pari a ≤0,1 mrad nell'intero intervallo di temperatura.

• Allineamento: Il non parallelismo dell'asse ottico laser rispetto al riferimento di installazione è ≤0,25 mrad.

Interfaccia elettrica

• Interfaccia di comunicazione: Comunicazione RS422/TTL

  • Velocità in baud: 115200

  • Bit di dati: 8

  • Parte iniziale: 1

  • Bit di stop: 1

  • Bit di parità: nessuno

• Connettore esterno: Il connettore DF52-10P-0.8C sul lato del telemetro facilita il test di collegamento incrociato con il connettore DF52-10S-0.8 sul lato superiore del computer.

Perché scegliere STA-H0306X?

Il modulo telemetro laser STA-H0306X offre prestazioni e affidabilità eccezionali per le applicazioni UAV, grazie all'ingegneria di precisione e alla tecnologia avanzata che garantiscono una misurazione della distanza accurata e sicura.Il design compatto, il basso consumo energetico e la versatilità lo rendono uno strumento indispensabile per i professionisti della sorveglianza, dell'imaging e dei sistemi senza pilota.
