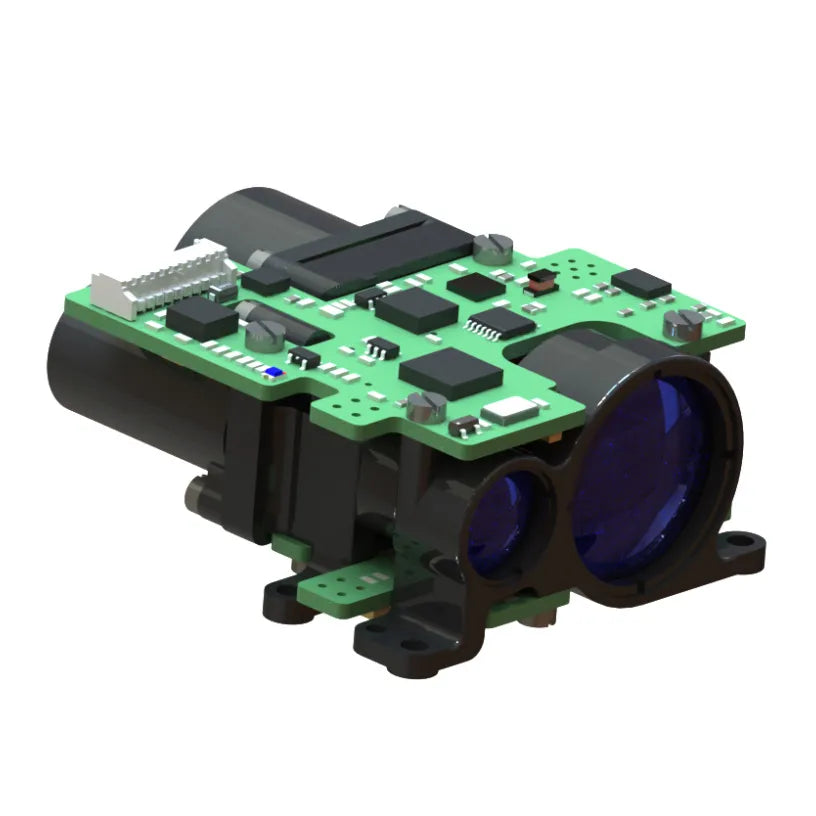

UAV 드론 포드 용 STA0407X 1535NM 4km 범위 파인더 모듈

그만큼 STA0407X 4KM 거리 측정기 모듈 UAV 드론 포드 및 기타 첨단 애플리케이션을 위해 설계된 최첨단 솔루션입니다. Jioptics가 독자적으로 개발한 1535nm 안구 안전 어븀 유리 레이저 모듈로 제작되어 탁월한 거리 성능, 높은 정밀도, 낮은 전력 소비, 그리고 뛰어난 환경 적응성을 제공합니다.

개요

• 모델: STA0407X

• 작동 파장: 1535nm ±10nm

• 범위 성능:

  • 7,000m: 대형 타겟, 가시거리 ≥16km

  • 4,000m: 2.3m x 4.6m 차량의 경우 반사율 0.3, 가시거리 ≥8km의 목표물

  • 50m: 최소 범위

• 정확성: 측정 정확도가 ≥98%인 ±1m의 거리 측정 정확도

• 크기: ≤57mm × 50mm × 30mm

• 무게: ≤75g

• 전력 소비량:

  • 작동: ≤3W

  • 대기: ≤1W

주요 특징

1. 내구성을 위한 통합 디자인

   • 다중 지점 밀봉 설치로 불균형 방지 성능, 내구성, 작동 수명을 향상시킵니다.

   • 첨단 레이저 모듈 설계로 인간의 눈에 대한 안전을 보장합니다.

2. 첨단 광학 기술

   • 비열 수신 광학 설계로 소음 억제 기능이 강화되고 다양한 온도 범위에서 최적의 성능이 보장됩니다.

   • 뛰어난 근거리 측정 기능.

3. 신뢰할 수 있는 회로 설계

   • 직접 용접된 와이어 연결은 단락을 방지하고 느슨한 커넥터, 산화 또는 습기로 인한 문제를 방지합니다.

   • 제품의 신뢰성과 수명이 향상됩니다.

4. 가볍고 컴팩트함

   • 무게가 75g에 불과해 UAV 통합 및 휴대용 기기에 적합합니다.

5. 유연한 통신 인터페이스

   • 다양한 시스템과의 원활한 통합을 위해 RS422 통신을 지원합니다.

기술 사양

매개변수	값
모델	STA0407X
작동 파장	1535nm ±10nm
범위	50m~7,000m
통신 인터페이스	RS422
습기	≤60%
거리 측정 정확도	±1m
정확도 비율	≥98%
발산각	≤0.5mrad
범위 주파수	1Hz, 5Hz, (10Hz 선택 가능)
크기	≤57mm × 50mm × 30mm
전압	10V–14V
작동 전력 소비	≤3W
대기 전력 소비량	≤1W
작동 온도	-40℃ ~ +60℃
보관 온도	-50℃ ~ +70℃
무게	≤75g

전기 인터페이스

STA0407X 거리계는 전원 공급 및 통신을 원활하게 하기 위해 10핀 커넥터(1.25mm 간격)를 사용합니다. 전기 인터페이스는 다음과 같습니다.

• 전원 공급 전압: 10V ~ 14V

• 평균 전력 소비량: ≤3W

• 대기 전력 소비량: ≤1W

전원 공급 및 통신을 위한 핀 정의:

핀 번호	신호 설명
1	전원 공급 장치(+)
2	전원 공급 장치 (-)
3	RXD(수신 데이터)
4	TXD(데이터 전송)
5	지면
6-10	예약된

응용 프로그램

• UAV 드론 포드: 가벼운 무게와 통합으로 정확한 장거리 측정을 위해 설계되었습니다.

• 관찰 및 감시 시스템: 까다로운 환경 조건에서도 신뢰할 수 있는 성능을 제공합니다.

• 휴대용 장치: 높은 정밀도와 낮은 전력 소비를 요구하는 휴대용 시스템에 적합합니다.

왜 STA0407X를 선택해야 하나요?

그만큼 STA0407X 레이저 거리 측정기 모듈 첨단 기술, 컴팩트한 디자인, 그리고 견고한 내구성을 결합하여 무인 항공기(UAV) 시스템 및 기타 응용 분야의 요구를 충족합니다. 탁월한 항속 거리, 높은 정확도, 그리고 에너지 효율을 자랑하는 이 제품은 전문가에게 다재다능하고 신뢰할 수 있는 선택입니다.

문의사항, 대량 주문 또는 맞춤형 솔루션에 대해서는 다음 주소로 연락해 주십시오. support@rcdrone.top.
