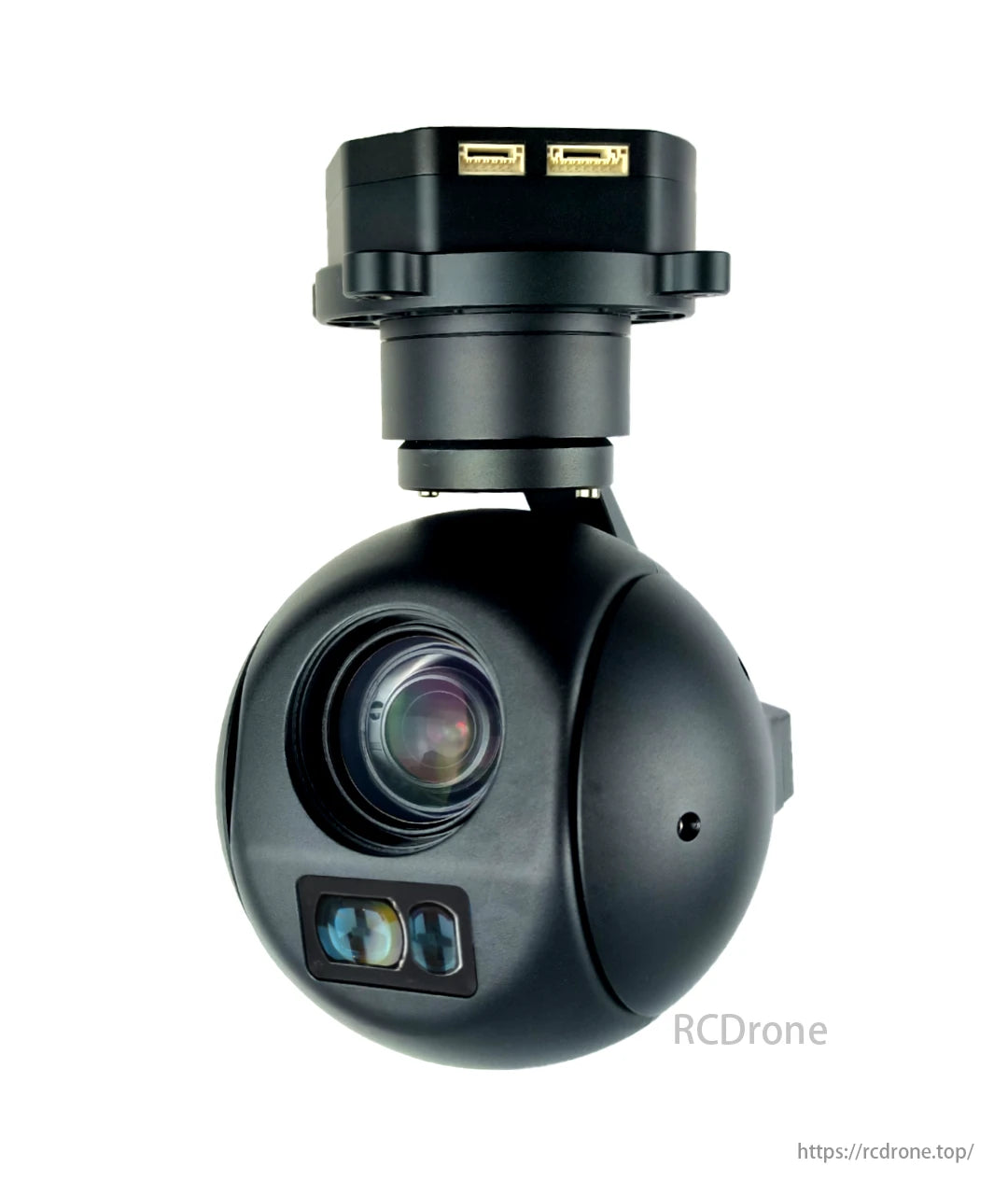

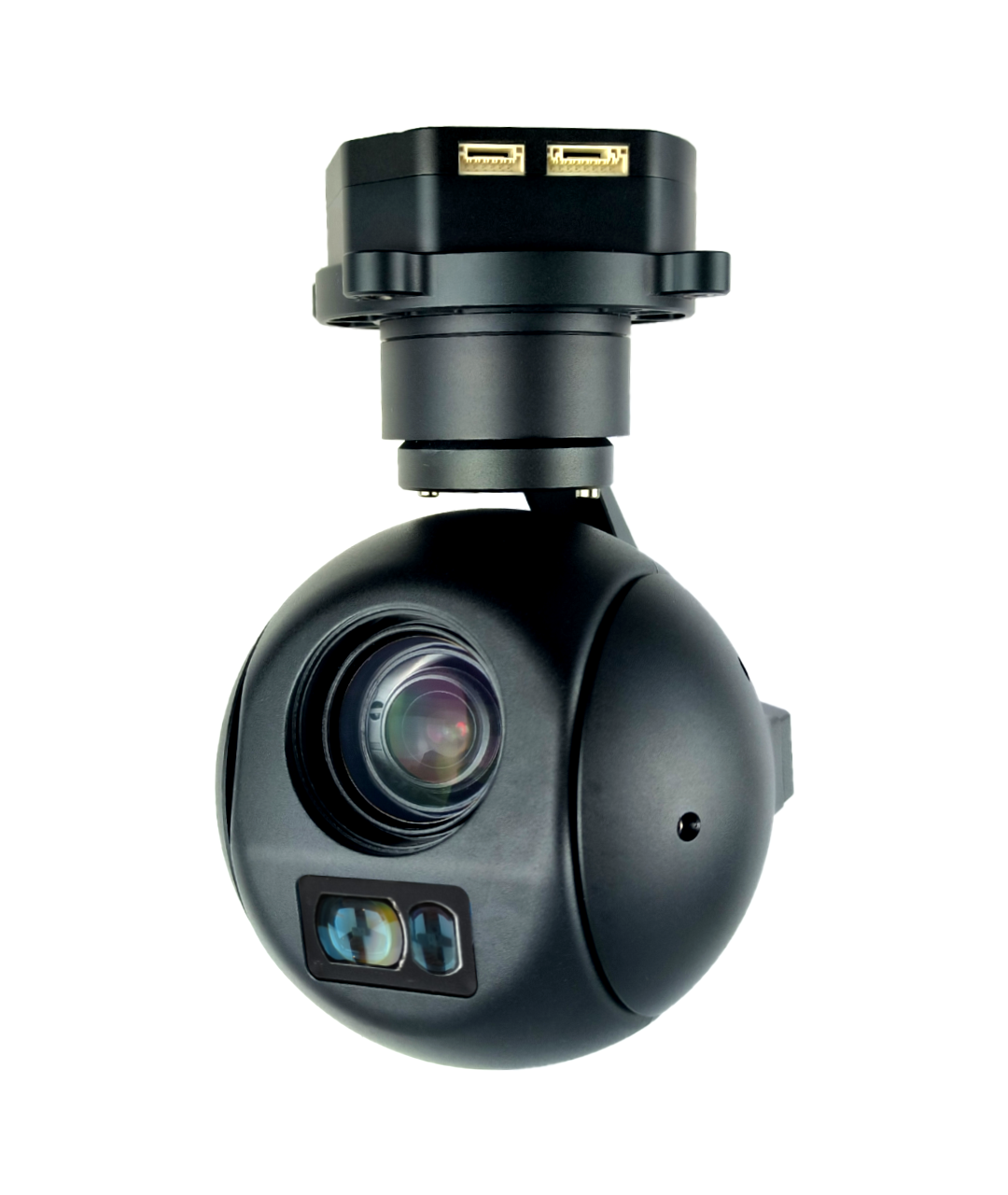

TOPOTEK KHY10L12 듀얼 라이트 드론 짐벌 개요
TOPOTEK KHY10L12는 90배 하이브리드 줌, 1200미터 레이저 거리 측정 모듈 및 고정밀 전문 3축 안정화 포드를 결합한 줌 이중 광학 통합 시스템입니다. 이 시스템은 높은 안정성, 컴팩트한 크기, 경량 및 낮은 전력 소비를 위해 설계되었습니다. 네트워크 IP, HDMI 듀얼 출력, IP 제어 및 고정밀 인코더 FOC 제어 체계가 특징입니다. 가시광선 카메라는 200만 유효 픽셀의 넓은 동적 센서를 사용하며 시스템은 로컬 TF 듀얼 채널 비디오 및 사진 녹화와 함께 카메라 및 PTZ에 대한 직렬 포트 및 네트워크 제어를 모두 지원합니다.
TOPOTEK KHY10L12 기능
- 가시광선 10배
- 1200미터 레이저 거리 측정
- 고정밀, 고도의 협업 제어 알고리즘
- 디지털 줌
- 무게 460g
- 지상국 소프트웨어 제공
TOPOTEK KHY10L12 사양
매개변수 | 세부정보 |
---|---|
전압 및 전원 공급 장치 | DC 12V-26.2V, 동적 6W |
기능 | |
롤 각도 | -45° ~ +45° |
피치 각도 | -30° ~ +95° |
요 각도 | -295° ~ +295° |
피치 및 롤 지터 각도 | ±0.02° |
수평 지터 각도 | ±0.03° |
원클릭으로 중앙으로 돌아가기 | 원클릭으로 초기 위치로 돌아갑니다 |
PTZ 속도 조절 가능 | 짐벌이 회전하면 현재 속도 모드와 가시광선 카메라 다중을 기반으로 속도 적응을 수행합니다. |
제어 모드 | 네트워크, IP, 네트워크 Sbus 제어 지원(PWM 옵션) |
가시광선 카메라 | |
CMOS 크기 | 1/2.8인치 200MP 유효 픽셀 CMOS 센서 |
광학 줌 | 10배 HD 광학 줌 렌즈, f=5.15±5%~47.38±5%mm |
집중 시간 | 실시간 빠른 포커싱 기능, 포커싱 시간 <1s |
비디오 출력 | 네트워크 HD RTSP 출력 1080P, 비디오 스트림 로컬 TF 저장 |
시야각(FOV) | D: 광각 69.5°±5% 망원 7.95°±5% H: 광각 61.5°±5% 망원 7.00°±5% V: 광각 35.0°±5% 망원 3.97°±5 % |
지원 모드 | 1080P 30fps |
LRF | |
적외선 파장 | 905nm(클래스 1 레이저) |
측정 범위 | 5~1200m |
정확도 | ±1m |
크기 | 143mm×148mm |
작업 환경 | -10°C ~ +45°C / 20% ~ 80% RH |
스토리지 환경 | -20°C ~ +60°C / 20% ~ 95% RH |
애플리케이션 | 드론 항공촬영 |
무게 | 460 ± 20g |
