Inżynieria sterowania lotem dla UAV o dużym udźwigu: skalowanie od 50 kg do 150 kg

Przejście z 50-kilogramowego demonstratora do 150-kilogramowego operacyjnego UAV nie jest liniowym ćwiczeniem skalowania. Wzrost masy zmienia bezwładność statku powietrznego, zawęża jego marginesy kontroli, wzmacnia wibracje strukturalne i zwiększa konsekwencje awarii. Zmienia to również cel inżynieryjny: kontroler, który jedynie dobrze lata, nie jest już wystarczający; system musi pozostać kontrolowalny w przypadku wiarygodnych awarii i dostarczyć dowody potrzebne do przeglądów bezpieczeństwa i zdolności do lotu.

Artykuł ten bada tę transformację poprzez pięć ściśle powiązanych problemów projektowych: zmiana masy ładunku, redundancja napędu, wibracje o niskiej częstotliwości, bezpieczeństwo systemu oraz weryfikacja zorientowana na zgodność. Przykłady i kod są ilustracyjne; projekty produkcyjne wymagają modelowania, testowania i uzasadnienia bezpieczeństwa specyficznego dla statku powietrznego.

Samolot o wadze 150 kilogramów unosi się z ziemi

Na początku 2025 roku, oktokopter znajdował się na betonowej płycie testowej w projekcie infrastrukturalnym w Hongkongu. Jego śmigła miały średnicę 1,8 metra, a kadłub był dłuższy niż 3 metry. Przy pełnym obciążeniu, samolot ważył 150 kilogramów: 65 kilogramów masy własnej i 85-kilogramowy ładunek stali zbrojeniowej oraz sprzętu dla budowy wieżowca.

Inżynier sterowania lotem uzbroił samolot. Wszystkie osiem silników uruchomiło się jednocześnie, a prędkość wirnika rosła stopniowo: 15%... 25%... 35%... 45%. Przy 48% mocy, podwozie uniosło się z płyty. Powietrze z wirników rozproszyło kurz poniżej, gdy samolot wznosił się z brakiem widocznego wysiłku, jak w przypadku drona konsumenckiego. Jego ruch przypominał małego śmigłowca: celowy, potężny i zdominowany przez bezwładność.

Przy zawieszeniu na wysokości 5 metrów, stacja naziemna pokazała polecenia silników między 46% a 52%.Wąski rozkład sugerował, że środek ciężkości był blisko zamierzonej pozycji. Wibracje IMU pozostały w granicach ±3 m/s², co wskazuje, że system izolacji działał zgodnie z założeniami. Bateria miała 89,2 V i 120 A, co odpowiada około 10,7 kW—8% powyżej oszacowania symulacji. Zwiększona oporność baterii w niskiej temperaturze była jednym z możliwych wyjaśnień.

Przy wszystkich monitorowanych parametrach w granicach ich limitów roboczych, inżynier skierował statek powietrzny w stronę placu budowy oddalonego o 800 metrów.

Dotarcie do tego punktu zajęło 18 miesięcy. Przejście od 50-kilogramowego demonstratora do 150-kilogramowego statku inżynieryjnego wymagało nie tylko większych komponentów, ale także innej architektury sterowania i bezpieczeństwa.

Część I: Zastosowania UAV o dużym udźwigu i fundamentalna zmiana w projektowaniu

Dlaczego UAV o dużym udźwigu są potrzebne

Drony konsumenckie zazwyczaj mają masę startową poniżej 25 kg i przenoszą ładunki o wadze 1–5 kg. Gdy wymagania dotyczące ładunku przekraczają 10 kg, a masa startowa przekracza 50 kg, samolot wchodzi w kategorię „dużego udźwigu”. Typowe zastosowania obejmują:

• Logistyka na placu budowy: Transportowanie stali zbrojeniowej, rur i małego sprzętu na wysokich budowach. Dźwigi wieżowe i windy budowlane są tradycyjnymi rozwiązaniami, ale bezpośredni transport UAV może być bardziej efektywny w scenariuszach takich jak przekraczanie rzek lub dróg oraz przenoszenie materiałów między wieloma miejscami. Projekty superwysokich budynków w Hongkongu i Shenzhen rozpoczęły pilotaż UAV klasy 150 kilogramów do transportu materiałów między piętrami.
• Rozprzestrzenianie w rolnictwie: Siew i nawożenie dużych obszarów użytków rolnych. Jedna misja może rozprowadzić 20–50 kilogramów, co wymaga zarówno dużej pojemności ładunkowej, jak i precyzyjnej kontroli rozprzestrzeniania.
• Gaszenie pożarów: Dostarczanie środków gaśniczych do pożarów w wysokich budynkach lub lasach. UAV mogą przenosić węże gaśnicze lub pociski gaśnicze na wysokości, do których ludzie nie mają dostępu, i dostarczać je precyzyjnie.
• Badania i mapowanie na dużą skalę: Służą jako platformy dla systemów LiDAR o wysokiej precyzji. Przemysłowe systemy LiDAR zazwyczaj ważą 10–20 kilogramów; razem z bateriami i sprzętem pomocniczym całkowita waga startowa może osiągnąć 80–120 kilogramów.

Od klasy konsumenckiej do ciężkiego podnoszenia: to nie tylko kwestia skalowania

Warto pokusić się o traktowanie dojrzałego kontrolera lotu jako projektu, który można po prostu powiększyć.W praktyce, to podejście zawodzi, ponieważ rządząca dynamika, dostępna władza kontrolna i akceptowalne ryzyko zmieniają się wraz ze skalą.

Powyżej 50 kilogramów, projektowanie systemu kontroli lotu zmienia się jakościowo. Główne różnice są następujące:

Wzmocnione efekty inercjalne. Zwiększenie wagi startowej z 5 kg do 150 kg mnoży masę przez 30, ale inercja obrotowa wzrasta znacznie bardziej niż 30, ponieważ struktura również rośnie. Większa inercja obrotowa znacząco redukuje reakcję na kontrolę postawy. Przy tej samej chwili kontrolnej, przyspieszenie kątowe w samolocie o wadze 150 kilogramów może wynosić tylko jedną dziesiątą tego w samolocie o wadze 5 kilogramów. Parametry PID nie mogą być po prostu skalowane proporcjonalnie; muszą być zaprojektowane na nowo w oparciu o nowy model dynamiczny.

Węższe marginesy władzy kontrolnej. Dron konsumencki może unosić się w pobliżu środka swojego użytecznego zakresu aktuatorów. Drony do transportu ciężkiego często działają z stosunkiem ciągu do wagi wynoszącym około 1.5 do 1.8 i może unosić się na poziomie 60% do 70% dostępnej mocy. Mniej władzy w górę pozostaje na korekcję postawy lub odrzucenie zakłóceń. Spadek napięcia baterii, derating termiczny lub zmiana wydajności śmigła mogą dodatkowo zmniejszyć ten margines.

Cięższe konsekwencje awarii. Wypadek drona konsumenckiego może zniszczyć sprzęt wart kilka tysięcy do dziesiątek tysięcy juanów. Jeśli UAV o wadze 150 kilogramów spadnie na ludzi lub budynki, skutki mogą być śmiertelne. Standard bezpieczeństwa jest zatem zasadniczo inny: celem nie jest jedynie „unikać upadku, jeśli to możliwe”, ale zapewnienie, że nawet częściowa awaria nie może spowodować upadku statku powietrznego i zranienia kogoś.

Łańcuch dostaw i koszty. Kluczowe komponenty w kontrolerach lotu dla konsumentów—MCU, IMU i barometry—mogą kosztować tylko kilka do kilkudziesięciu juanów każdy.Kontrolery lotu do ciężkich ładunków wymagają czujników przemysłowych lub nawet wojskowych o wyższej dokładności, mniejszym dryfie termicznym i lepszej stabilności długoterminowej. Koszt komponentów różni się o rząd wielkości.

Rezultatem jest wyraźny problem inżynieryjny, a nie większa implementacja projektu konsumenckiego.

Część II: Zarządzanie Ładunkiem—Szacowanie Wagi w Czasie Rzeczywistym i Adaptacyjne Strojenie

Jak Zmiany Ładunku Wpływają na Kontrolę Lotu

Charakterystyczną cechą UAV do ciężkich ładunków jest to, że ładunek stanowi dużą część wagi startowej i może się zmieniać w trakcie operacji.

Rozważmy UAV do rozsiewania w rolnictwie o wadze startowej 80 kg, w tym 40 kg produktu chemicznego. Startuje w pełni załadowany i kończy misję z wyczerpanym produktem, co redukuje wagę statku powietrznego z 80 kg do 40 kg—redukcja o 50%. W trakcie tego procesu zmieniają się stosunek ciągu do wagi, moment bezwładności oraz opór aerodynamiczny.Z ustalonymi parametrami PID, zachowanie kontrolne może się znacznie różnić w zależności od warunków pełnego i pustego obciążenia: opóźniona reakcja przy pełnym obciążeniu oraz nadmiernie szybka reakcja lub nawet oscylacje przy pustym obciążeniu.

Szacowanie wagi w czasie rzeczywistym

Adaptacyjne dostrajanie wymaga znajomości aktualnej wagi statku powietrznego. Dostępnych jest kilka metod szacowania.

Metoda 1: Model prądu do ciągu. W ustalonym zakresie prędkości, prąd silnika i ciąg mają w przybliżeniu liniową zależność. Całkowity ciąg można wywnioskować z zmierzonego całkowitego prądu i charakterystyki silnika, co pozwala na oszacowanie aktualnej wagi:

class WeightEstimator:
    def __init__(self, motor_count, motor_constant, hover_throttle):
        self.motor_count = motor_count
        self.motor_constant = motor_constant  # N/A na silnik
         self.hover_throttle = hover_throttle  # Znormalizowany gaz w zawisie
         self.estimated_weight = 0.0
         self.alpha = 0.05  # Współczynnik filtru dolnoprzepustowego

    def update(self, total_current, throttle_normalized, accel_z):
        """Aktualizuj szacowanie wagi w każdej klatce."""
        # Oszacuj ciąg z każdego silnika
        per_motor_thrust = (
            total_current /  self.motor_count *  self.motor_constant
        )

        # Całkowity ciąg, uwzględniając przepustnicę i kompensację grawitacji
        total_thrust = (
            per_motor_thrust *  self.motor_count * throttle_normalized
        )

        # Usuń komponent siły bezwładnościowej, aby uzyskać masę
        mass = total_thrust / (9.81 + accel_z)

        # Filtr dolnoprzepustowy
        self.estimated_weight = (
             self.alpha * mass
            + (1 -  self.alpha) *  self.estimated_weight
        )
        return self.estimated_weight

Dokładność zależy od charakterystyki krzywej silnika. Przemysłowe ESC zazwyczaj podają stałą momentu, Kt, dokładną w granicach ±5%, co odpowiada dokładności szacowania wagi wynoszącej około ±3% do ±5%.

Metoda 2: Bezpośredni pomiar za pomocą czujnika obciążenia. Czujnik siły lub tensometr jest zainstalowany w punkcie mocowania ładunku. Dokładność jest wysoka—około ±1%—ale metoda ta zwiększa koszty sprzętu i wprowadza dodatkowe punkty awarii.

Metoda 3: Cumulative estimation from measured dispensing. Przy znanej początkowej wadze, zmiany są kumulowane na podstawie zmierzonych ilości rozprzestrzeniania lub uwalniania. Metoda ta wymaga dokładnego pomiaru przepływu ładunku i jest odpowiednia dla aplikacji z mechanizmem uwalniania o metrowanym działaniu.

Adaptacyjne dostrajanie PID

Gdy masa w czasie rzeczywistym została oszacowana, zyski kontrolera mogą być dostosowane do warunków pracy. Kluczowym związkiem nie jest sama masa, ale bezwładność, która zależy zarówno od masy, jak i jej rozkładu. Ładunek zamontowany daleko od środka ciężkości może znacznie zmienić bezwładność obrotową w porównaniu do równego ładunku zamontowanego blisko niego.Uproszczony przykład poniżej zakłada, że rozkład masy pozostaje geometrycznie podobny.

class AdaptivePID:
    def __init__(self, base_pid, mass_ref, inertia_ref):
        self.base_pid = base_pid  # Parametry PID przy masie odniesienia
        self.mass_ref = mass_ref
        self.inertia_ref = inertia_ref

    def compute_adaptive_pid(self, current_mass):
        """Dostosuj parametry PID zgodnie z aktualną masą."""
        # Zakładając proporcjonalny rozkład masy: bezwładność skaluje się z masą
        mass_ratio = current_mass / self.mass_ref

        # Wzmocnienie P skaluje się z bezwładnością: wyższa bezwładność wymaga większego momentu
        adaptive_p = self.base_pid.P * mass_ratio

        # Wzmocnienie I również skaluje się z bezwładnością
        adaptive_i = self.base_pid.I * mass_ratio

        # Wzmocnienie D jest dostosowywane bardziej konserwatywnie
        adaptive_d = self.base_pid.D * math.sqrt (mass_ratio)

        return PIDParams(adaptive_p, adaptive_i, adaptive_d)

Dokładność i stabilność mass_ratio są kluczowe. W tym uproszczonym harmonogramie wzmocnień, błąd oszacowania masy na poziomie 10% wprowadza porównywalny błąd w wzmocnieniach proporcjonalnych i całkowych. Szybkie uwolnienie ładunku—na przykład 20 kilogramów w 10 sekund—może zatem wprowadzić przejściowe przeregulowanie lub niedostateczne tłumienie. Kontrolery produkcyjne zazwyczaj ograniczają zaplanowane wzmocnienia i płynnie przechodzą między nimi, często w ciągu 0.5–1 sekundy, zamiast stosować dyskretne zmiany parametrów.

Część III: Redundancja napędu i strategie awaryjne

Ryzyka napędu w UAV o dużym udźwigu

Awaria silnika w konsumenckim quadcopterze często zachowuje się jak zdarzenie wszystko albo nic: wyczerpana bateria lub usterka obwodu zatrzymuje cały statek powietrzny. UAV o dużym udźwigu używają więcej silników—często osiem lub dwanaście—przy wyższej mocy i przez dłuższy czas, więc prawdopodobieństwo awarii pojedynczego silnika lub ESC nie może być ignorowane.

Teoretycznie, po utracie jednego silnika przez octokopter, może on bezpiecznie wylądować, jeśli pozostałe siedem silników wciąż generuje więcej ciągu niż waga statku powietrznego i zapewnia odpowiedni moment obrotowy do kontroli postawy. W praktyce, kontrolowalność zależy od tego, który silnik zawiedzie.Jednoczesna awaria dwóch silników po przekątnej ma największy wpływ, ponieważ tracone są największe ramiona momentu, podczas gdy awaria dwóch sąsiednich silników może stworzyć nieodwracalną nierównowagę momentu.

Redundantna alokacja kontroli

Kiedy jeden lub więcej silników zawiedzie, pozostały ciąg musi być na nowo przydzielony, aby zachować kontrolę nad postawą i zmaksymalizować prawdopodobieństwo bezpiecznego lądowania.

Równy przydział—przydzielanie tego samego ciągu do każdego aktywnego silnika—zwykle nie jest optymalne po awarii. Praktyczny alokator oblicza polecenia dla aktuatorów z uwzględnieniem ograniczeń silników i hierarchii priorytetów, zazwyczaj zachowując autorytet w przechyle i pochyleniu przed ślizgiem lub śledzeniem całkowitego ciągu. Poniższy uproszczony przykład pseudoinwersji ilustruje podstawową strukturę; produkcyjna implementacja użyłaby jawnych ograniczeń, ważenia, zarządzania nasyceniem i logiki przeciwdziałania.

klasa RedundantControlAllocator:
    def __init__(self, motor_positions, motor_count):
        # Wektor pozycji każdego silnika w stosunku do środka ciężkości
        self.motor_positions = motor_positions
        self.motor_count = motor_count
        self.mixer_matrix = self._build_mixer_matrix()

    def _build_mixer_matrix(self):
        """Zbuduj macierz miksera kontrolnego: ciąg + moment obrotowy - > wyjścia silników."""
        A =  np.zeros((4,  self.motor_count))
        for i in range( self.motor_count):
            pos = self.motor_positions[i]
            direction = 1 if i % 2 == 0 else -1  # Naprzemienne obroty
            A[0, i] = 1.0             # Ciąg
            A[1, i] = pos[1]          # Ramię momentu obrotowego
            A[2, i] = -pos[0]         # Ramię momentu przechylenia
            A[3, i] = direction * 0.1 # Ramię momentu yaw (moment reakcji)
        return A

    def allocate(self, thrust_cmd, torque_cmd, failed_motors):
        """Przydziel ponownie ciąg, gdy silniki zawiodły."""
        cmd = np.array([
            thrust_cmd, torque_cmd[0], torque_cmd[1], torque_cmd[2]
        ])

        active_motors = [
            i for i in range(self.motor_count)
            if i not in failed_motors
        ]
        A_active = self.mixer_matrix[:, active_motors]

        # Ograniczone rozwiązanie najmniejszych kwadratów:
        # 0 <= każde wyjście silnika <= maksymalny ciąg
        motor_outputs = np.zeros(self.motor_count)

        if len(active_motors) >= 4:
            # Nadmiarowe stopnie swobody; priorytet na niższe zużycie energii
            solution = np.linalg.pinv(A_active) @ cmd
            motor_outputs_active = np.clip(solution, 0, 1.0)
        else:
            # Niedostatecznie napędzane; priorytet na postawę, chociaż ciąg może być niski
            solution = np.linalg.pinv(A_active) @ cmd
            motor_outputs_active = np.clip(solution, 0, 1.0)

        for i, motor_idx in enumerate(active_motors):
            motor_outputs[motor_idx] = motor_outputs_active[i]

        return motor_outputs

Kilka szczegółów inżynieryjnych jest kluczowych:

Prędkość rozwiązania w czasie rzeczywistym. Alokacja działa w pętli kontrolnej 250 Hz, więc rozwiązywacz musi spełniać ścisły budżet czasu wykonania. Dla oktokoptera, mikser mapuje osiem wyjść aktuatorów na cztery polecone osie. To, czy rozwiązanie online mieści się w pętli, zależy od MCU, reprezentacji numerycznej, rozwiązywacza i ograniczeń. Dla większych systemów, pseudoinwersje lub faktoryzacje rozwiązywacza dla wiarygodnych kombinacji awarii mogą być wstępnie obliczone i przechowywane w pamięci podręcznej, co redukuje obliczenia w locie do operacji macierzowych i obsługi ograniczeń.

Prędkość wykrywania awarii. Alokacja zależy od szybkiego wykrywania.Wykrywanie opiera się zazwyczaj na reszcie między żądanym a rzeczywistym ciągiem: jeśli zmierzona prędkość silnika różni się od oczekiwanej prędkości o więcej niż próg, silnik jest uznawany za uszkodzony. Wykrywanie musi nastąpić w ciągu 50–100 ms. W przeciwnym razie kontroler nadal przypisuje władzę kontrolną do uszkodzonego silnika przez dziesiątki milisekund, co może prowadzić do utraty kontroli nad postawą.

Strategie lotu po awarii

• Jeden silnik uległ awarii (siedem pozostałych w oktokopterze): Przeallocate ciąg, ogranicz maksymalną prędkość powietrzną, aby zmniejszyć zapotrzebowanie na kontrolę postawy, i powoli opadaj w kierunku najbliższego alternatywnego miejsca lądowania.
• Dwa silniki uległy awarii (sześć pozostałych): Jeśli uszkodzone silniki są naprzeciwko siebie, kontrola może pozostać możliwa, ale marginesy są niezwykle wąskie. Natychmiast rozpocznij lądowanie awaryjne.
• Trzy lub więcej silników uległo awarii: Odzyskanie kontroli jest zazwyczaj niemożliwe.Jeśli wysokość na to pozwala, rozpocznij zstąpienie przypominające autorotację lub uruchom system spadochronowy.

Odpowiednio zaprojektowany przemysłowy kontroler lotu zawiera wykrywanie awarii silnika oraz redundantne przydzielanie kontroli w oprogramowaniu. Redundantne interfejsy czujników — podwójne IMU, podwójne barometry i podwójne odbiorniki GPS — nie tylko zapewniają redundancję nawigacyjną, ale także wspierają świadomość stanu napędu. Prawidłowe decyzje dotyczące awarii zależą od dokładnego wykrywania stanu pracy każdego silnika.

Część IV: Wpływ wibracji strukturalnych na kontrolę lotu

Wibracje o niskiej częstotliwości w dużych kadłubach

Kadłuby dronów konsumenckich są sztywne i mają wysokie częstotliwości naturalne, zazwyczaj powyżej 100 Hz. Większość energii wibracyjnej silnika mieści się w zakresie od 100 do 500 Hz, więc izolacja kontrolera lotu przede wszystkim dotyczy wibracji o wysokiej częstotliwości w tym zakresie.

Ciężkie kadłuby są znacznie większe, z ramionami o długości 1–2 metrów, i są stosunkowo mniej sztywne. Ich częstotliwości naturalne często mieszczą się w zakresie 10–40 Hz. Ta wibracja ma dwie ważne cechy.

Po pierwsze, jej częstotliwość jest niska i zbliża się do pasma 10–50 Hz pętli sterowania lotem. Jeśli wibracja pokrywa się z pasmem kontrolnym, bezpośrednio wpływa na stabilność pętli. Kontroler PID może interpretować wibrację jako rzeczywisty błąd postawy i próbować go śledzić.

Po drugie, amplituda jest wysoka. Silniki w bezzałogowych statkach powietrznych klasy 150 kilogramów zazwyczaj dostarczają po 3–5 kW każdy, produkując znacznie więcej energii wibracyjnej niż silniki 30–50 W w dronach konsumenckich. Nawet po izolacji, przyspieszenie w punkcie montażu kontrolera lotu może nadal osiągać ±5–15 m/s².

Projektowanie systemu izolacji wibracji

UAV o dużym udźwigu wymagają rozwiązań zaprojektowanych specjalnie do izolacji niskoczęstotliwościowej:

• Izolatory z lin stalowych: Częstotliwości naturalne mogą wynosić od 5 do 15 Hz, co czyni je odpowiednimi do izolacji niskoczęstotliwościowej. Są masywne i trudne do zainstalowania, ale są powszechnym wyborem dla mocowań kontrolerów lotu w UAV klasy 150 kilogramów.
• Mocowania izolacyjne z silikonu: Z częstotliwościami naturalnymi wynoszącymi 20–40 Hz, są one przydatne do wibracji powyżej 50 Hz. Są niedrogie i łatwe w instalacji, ale zapewniają ograniczoną izolację niskoczęstotliwościową. W zastosowaniach o dużym udźwigu często są dodawane jako drugi etap po izolacji z lin stalowych.
• Aktywna kontrola wibracji: Akcelerometry mierzą wibracje w czasie rzeczywistym, podczas gdy siłowniki generują przeciwne siły w fazie anty.<|vq_14466|>To oferuje najlepszą wydajność, ale także najwyższy koszt i złożoność, i obecnie jest używane tylko w niewielkiej liczbie bardzo dużych UAV.

Typowym rozwiązaniem inżynieryjnym jest izolacja dwustopniowa: izolatory z lin stalowych zajmują się niższymi częstotliwościami strukturalnymi, podczas gdy elementy silikonowe tłumią wyższe częstotliwości. Ostateczny projekt musi być oparty na zmierzonych widmach kadłuba, ponieważ źle dobrane izolatory mogą wzmacniać drgania w pobliżu ich częstotliwości rezonansowych. Kontroler lotu może być zamontowany na pośredniej płycie między dwoma etapami.

# Skrypt do walidacji wydajności izolacji drgań
def analyze_vibration_isolation(flight_log_path):
    """Analizuj widma drgań przed i po izolacji."""
    data = load_ulog(flight_log_path)

    # Dane IMU kontrolera lotu po izolacji
    imu_fc = data['sensor_imu.acceleration']

    # Dane IMU ramy odniesienia przed izolacją
    imu_body = data['reference_imu.acceleration']

    # Analiza FFT
    freq = np.fft.rfftfreq(len(imu_fc[:, 0]), d=1/250)

    for axis in range(3):  # X, Y, Z
        fft_fc = np.abs(np.fft.rfft(imu_fc[:, axis]))
        fft_body = np.abs(np.fft.rfft(imu_body[:, axis]))

        transmissibility = fft_fc / (fft_body + 1e-10)

        print(f"Os {axis}: ")
        print(f"  Transmisyjność 10 Hz: "
              f"{transmissibility[np.argmin(np.abs(freq-10))]:.2f}")
        print(f"  Transmisyjność 50 Hz: "
              f"{transmissibility[np.argmin(np.abs(freq-50))]:.2f}")
        print(f"  Transmisyjność 100 Hz: "
              f"{transmissibility[np.argmin(np.abs(freq-100))]:.2f}")

Well-designed industrial open-source flight-controller boards account for vibration at the hardware level.Ich otwory montażowe wspierają standardowe systemy izolacji; lutowanie IMU i układ są zaprojektowane z myślą o niezawodności w warunkach wibracji; a mechaniczna wytrzymałość na poziomie płyty jest wystarczająca, aby opierać się deformacjom. Inżynierowie muszą wybrać rozwiązanie izolacyjne odpowiednie do ich kadłuba i zweryfikować je za pomocą analizy spektralnej.

Część V: Ulepszanie strategii bezpieczeństwa — metoda FMEA

Więcej trybów awarii i poważniejsze konsekwencje

Poniżej 50 kg, powszechne tryby awarii są stosunkowo proste: awaria silnika, wyczerpanie baterii, utrata GPS i utrata łącza danych. Każdemu można przypisać wyraźną reakcję, a zakres analizy trybów awarii i skutków (FMEA) pozostaje zarządzalny.

Na skali 150 kilogramów liczba kombinacji awarii znacznie wzrasta:

Liczba Priorytetu Ryzyka jest obliczana jako RPN = S × O × D. W tym przykładzie przedmioty powyżej 80 otrzymują priorytet. Próg jest zasadą organizacyjną, a nie substytutem osądu: katastrofalny tryb awarii może wymagać złagodzenia, nawet gdy jego obliczone RPN jest niższe.

Przepływ pracy FMEA

Kompletny proces FMEA obejmuje:

1. Zidentyfikuj tryby awarii: Wypisz każdy potencjalny tryb awarii dla każdego podsystemu—napęd, nawigacja, komunikacja, struktura i zasilanie.
2. Oceń skutki: Określ, jak każdy tryb wpływa na bezpieczeństwo lotu, zakończenie misji i bezpieczeństwo personelu.
3. Przypisz oceny ciężkości, wystąpienia i wykrywania.
4. Oblicz RPN.
5. Zdefiniuj złagodzenia: Dla przedmiotów z RPN > 80, zaprojektuj redundancję sprzętową lub tolerancję na błędy oprogramowania.
6. Przeanalizuj ponownie: Oceń ponownie zminimalizowany projekt i potwierdź, że ryzyko spadło do akceptowalnego poziomu.

FMEA dla UAV o wadze 150 kilogramów wymaga znacznie więcej pracy niż dla małego samolotu. Pełny raport zazwyczaj ma od 50 do 100 stron i obejmuje setki trybów awarii. Jest to również jeden z dokumentów wymaganych do certyfikacji zdatności do lotu.

Wdrożenie strategii bezpieczeństwa w inżynierii

FMEA generuje zestaw wymagań dotyczących bezpieczeństwa, które muszą być wdrożone w oprogramowaniu sterującym lotem. Kluczowe strategie obejmują:

Warunki ostrzegawcze w różnych poziomach. Poziomy ostrzeżeń odpowiadają ciężkości awarii. Poziom 1, żółty, informuje operatora, pozwalając jednocześnie na kontynuację misji. Poziom 2, pomarańczowy, zaleca zakończenie misji i przygotowanie do lądowania. Poziom 3, czerwony, natychmiast uruchamia procedurę awaryjną.

Postępująca degradacja.W przypadku częściowej awarii, kontroler lotu automatycznie przełącza się na tryby o niższej wydajności, ale większym bezpieczeństwie—na przykład, z lotu o pełnej wydajności na lot z ograniczoną mocą z ograniczoną prędkością i przyspieszeniem, następnie na tryb tylko zawis, a na końcu na awaryjne lądowanie.

Niezależne monitorowanie bezpieczeństwa. Niezależny moduł, potencjalnie oddzielny MCU, nieprzerwanie monitoruje główny kontroler lotu. Jeśli główny kontroler generuje nienormalne wyjście—takie jak nagła zmiana polecenia—lub nie obsługuje swojego watchdog'a, moduł bezpieczeństwa przejmuje kontrolę i wykonuje zdefiniowaną strategię. Jest to obowiązkowy wymóg dotyczący zdolności do lotu dla UAV o wysokim ryzyku.

Część VI: Zdatność do lotu i zgodność

Wymagania dotyczące zdatności do lotu dla klasy 150-kilogramowej

Dla UAV o wadze 150 kilogramów eksploatowanego w Chinach, odpowiednie wymagania dotyczące certyfikacji i eksploatacji muszą być ustalone z odpowiednim organem dla kategorii statku powietrznego, zamierzonej operacji i podstawy certyfikacji. Program zgodności zazwyczaj obejmuje następujące działania:

• Przegląd projektu: Złożenie pełnej dokumentacji projektowej, w tym raportów dotyczących konstrukcji, systemu napędowego, bezpieczeństwa sterowania lotem — w tym FMEA — oraz kompatybilności elektromagnetycznej.
• Weryfikacja testów: Statyczne testy strukturalne w celu wykazania przetrwania przy obciążeniach granicznych; co najmniej 50 godzin testów wytrzymałości napędu bez usterek; testy niezawodności sterowania lotem poprzez symulacje i testy w locie; oraz testy środowiskowe dotyczące temperatury, wilgotności, wibracji i mgły solnej.
• Testy lotów: Zakończenie wymaganych testów pod nadzorem pilota testowego certyfikacji, w tym walidacja normalnego zakresu lotu, symulowane awarie, takie jak wyłączenie jednego silnika w locie, oraz testy w warunkach granicznych.
• Utrzymanie zdolności do lotu: Po certyfikacji operatorzy muszą rejestrować godziny lotu, historie konserwacji i raporty o awariach dla każdego statku powietrznego oraz regularnie wdrażać dyrektywy dotyczące zdolności do lotu i modyfikacje.

Ramowy system oceny ryzyka

Ramowy system oceny ryzyka dla specyficznych operacji (SORA) dzieli ryzyko operacyjne na dwa wymiary:

• Klasa ryzyka gruntowego (GRC): Określona przez gęstość zaludnienia w obszarze operacyjnym oraz energię kinetyczną statku powietrznego. UAV o wadze 150 kilogramów ma znacznie więcej energii kinetycznej niż UAV o wadze 25 kilogramów i dlatego wymaga surowszych środków bezpieczeństwa na ziemi.
• Klasa ryzyka powietrznego (ARC): Określona przez złożoność przestrzeni powietrznej i gęstość innego ruchu lotniczego.

Ze względu na to, że masa statku powietrznego i energia kinetyczna mają istotny wpływ na ryzyko na ziemi, operacja o masie 150 kilogramów zazwyczaj wymaga silniejszego zabezpieczenia, dowodów niezawodności oraz działań łagodzących w porównaniu do misji małego UAV. Rzeczywiste GRC i ARC muszą być obliczane na podstawie aktualnej metodologii SORA oraz konkretnego konceptu operacyjnego, a nie wywnioskowane tylko z masy.

Rola kontrolera lotu w zakresie zdolności do lotu

Podsystem kontroli lotu jest głównym obszarem przeglądu zdolności do lotu. Recenzenci zadają trzy podstawowe pytania:

Czy awaria w jednym punkcie może spowodować katastrofalny wynik? Odpowiedź musi brzmieć nie. Każda awaria w jednym punkcie, która mogłaby stać się katastrofalna, wymaga redundancji lub ochrony.

Jak niezawodne jest oprogramowanie do kontroli lotu? Dowody muszą obejmować dokumentację procesu rozwoju oprogramowania zgodnie z DO-178C lub porównywalnym standardem, raporty z pokrycia testów oraz zapisy przeglądów kodu.

Czy logika zabezpieczeń została odpowiednio zweryfikowana? Symulacja SITL/HITL i testy lotów muszą obejmować wszystkie scenariusze awarii.

Zgodność musi być zatem brana pod uwagę już na etapie projektowania. Redundancja sprzętowa—podwójne IMU, podwójne barometry i podwójne procesory—kompletne rejestrowanie lotów i zdarzeń oraz śledzone wersje sprzętu i konfiguracje oprogramowania nie mogą być dodawane później. Muszą być zaprojektowane w architekturze.

Wybór przemysłowej płyty kontrolnej lotu, której sprzęt już spełnia wymagania dotyczące zdolności do lotu—z wieloma redundantnymi interfejsami czujników, niezależnym monitorem bezpieczeństwa i kompletnym systemem rejestrowania—może znacznie zmniejszyć wysiłek i koszty certyfikacji na poziomie statku powietrznego.

Rozdział VII: Lekcje inżynieryjne od 50 kg do 150 kg

Harmonogram iteracji projektowej

Przybliżona sekwencja rozwoju zespołu była następująca:

• Faza 1, miesiące 0–6: demonstrator 50-kilogramowy. Walidacja architektury kontroli lotu i podstawowych algorytmów przy użyciu systemu napędowego klasy konsumenckiej oraz uproszczonej struktury, z naciskiem na wykonalność algorytmu kontroli.
• Faza 2, miesiące 6–12: prototyp 100-kilogramowy. Wprowadzenie przemysłowego systemu napędowego, pełny projekt strukturalny oraz izolacja wibracji. Rozpoczęcie rozwoju FMEA i strategii bezpieczeństwa oraz przeprowadzenie pierwszej walidacji HITL.
• Faza 3, miesiące 12–18: inżynieryjny samolot 150-kilogramowy. Ukończenie zaprojektowanej konstrukcji, w tym systemów redundantnych, monitorowania bezpieczeństwa i testów środowiskowych. Przeprowadzenie obszernej symulacji SITL/HITL oraz testów lotów na uwięzi.
• Faza 4, miesiące 18–24: Testy lotu i przygotowanie do certyfikacji. Ukończ testy zakresu lotu, symulowane awarie i testy środowiskowe. Przygotuj dokumentację zdolności do lotu i złóż wniosek o certyfikację.

Kluczowe lekcje

Lekcja 1: Nie oszczędzaj na izolacji wibracyjnej. Środowisko wibracyjne kontrolera lotu bezpośrednio określa górną granicę wydajności kontroli. Izolacja zazwyczaj stanowi mniej niż 2% całkowitych kosztów samolotu, ale może poprawić wydajność kontroli o 20%–30%.

Lekcja 2: Projektuj redundancję wcześnie. Redundancja nie jest tak prosta, jak dodanie zapasowego systemu po zakończeniu głównego systemu. Logika przełączania, synchronizacja stanu i wykrywanie usterek muszą być zaplanowane podczas projektowania architektury. Przerabianie redundancji może kosztować od trzech do pięciu razy więcej niż zaprojektowanie jej od początku.

Lekcja 3: Najpierw symuluj. Testowanie lotu bezzałogowego statku powietrznego o wadze 150 kilogramów jest niezwykle kosztowne. Jeden nieudany test może zniszczyć sprzęt wart setki tysięcy juanów i kosztować miesiące opóźnienia. Dokładnie zweryfikuj w symulacji przed przejściem do lotu. Dobrze zaprojektowane przemysłowe płyty kontrolne lotu przeszły już szeroką symulację przed wysyłką, co pozwala zespołowi zbudować własne środowisko symulacyjne na zweryfikowanej podstawie i dodatkowo zredukować ryzyko i koszty na wczesnym etapie.

Lekcja 4: Zachowaj rezerwę obliczeniową. Oprogramowanie kontrolujące lot dla bezzałogowego statku powietrznego o wadze 150 kilogramów jest znacznie bardziej złożone niż w przypadku małego statku powietrznego. Adaptacyjne dostrajanie, redundantne przydzielanie kontroli, monitorowanie bezpieczeństwa, fuzja multisensorowa i zarządzanie ładunkiem muszą działać jednocześnie. Wymagania obliczeniowe mogą być pięć do dziesięciu razy większe niż w przypadku małego UAV. Przy wyborze głównego kontrolera powinno pozostać co najmniej 50% rezerwy przetwarzania.Wysokowydajny kontroler pozostawia również miejsce na przyszłe możliwości, takie jak autonomiczny lot AI i unikanie przeszkód oparte na wizji.

Wnioski: Skalowanie masy oznacza skalowanie zapewnienia

Przejście z 50 kg do 150 kg nie polega na pomnożeniu każdego komponentu przez trzy. Wymaga to systematycznej zmiany w inżynierii kontroli lotu: od nominalnej wydajności kontroli do ograniczonego zachowania w całym zakresie operacyjnym; od systemów jednowiązkowych do zarządzanej redundancji; od stałego strojenia do adaptacji opartej na modelu lub harmonogramie; oraz od udanych testów lotu do ścisłych dowodów bezpieczeństwa.

UAV o dużym udźwigu należą do najbardziej wymagających statków powietrznych w rozwijającej się gospodarce niskiego pułapu, ponieważ łączą wysoką energię, ograniczone marginesy siłowników, elastyczne struktury i złożone zachowanie w przypadku awarii.Doświadczenie z mniejszymi dronami jest cenne, ale nie eliminuje potrzeby zarządzania dynamiką na poziomie statku powietrznego, zarządzania redundancją, strukturalnej analizy bezpieczeństwa i zdyscyplinowanej weryfikacji.

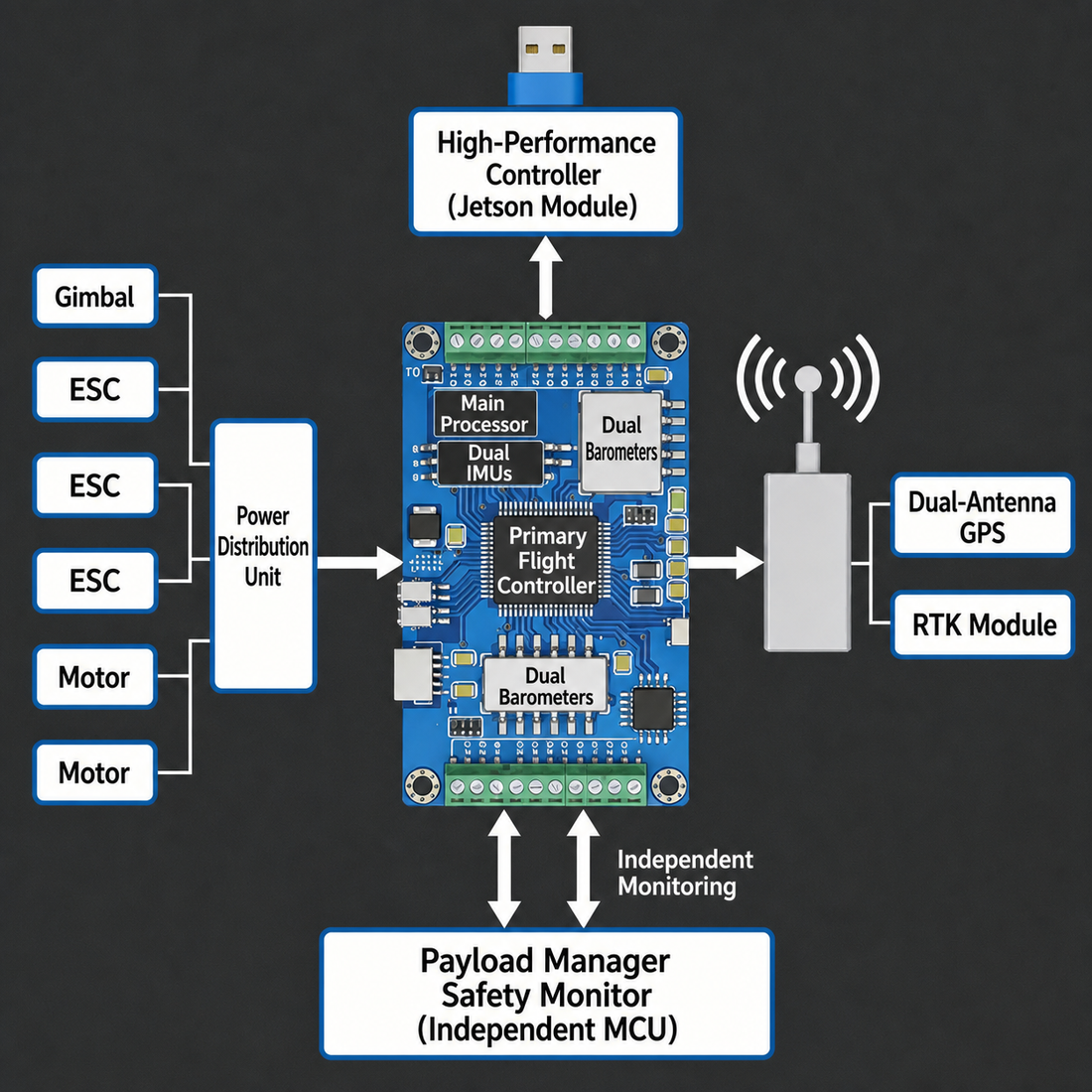

Dla zespołów wchodzących w tę dziedzinę, platforma sterowania lotem klasy przemysłowej może stanowić użyteczną podstawę: odpowiedni zapas mocy obliczeniowej, redundantne interfejsy czujników, solidne rejestrowanie i sprzęt zaprojektowany do pracy w warunkach silnych wibracji. Ta podstawa sama w sobie nie certyfikuje statku powietrznego. Oprogramowanie specyficzne dla aplikacji, integracja, analiza zagrożeń, symulacja, testy na ziemi i dowody z testów lotniczych pozostają niezbędne. Najkrótsza wiarygodna ścieżka rozwoju polega zatem nie na zaczynaniu od zera, ale na połączeniu dojrzałej platformy z rygorystycznym inżynierią i weryfikacją na poziomie statku powietrznego.
