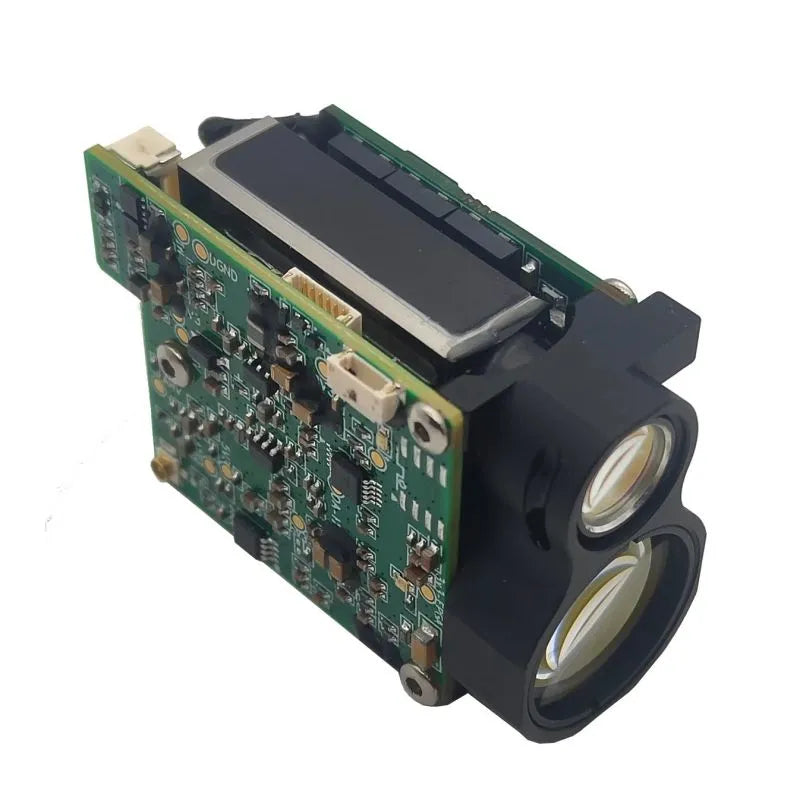

Jioptics 1535 Nm 3 km moduł wyszukiwania zasięgu laserowego

Ten Moduł dalmierza laserowego JIOPTICS 1535nm 3KM to wydajne rozwiązanie przeznaczone do wymagających zastosowań. Wykorzystując laser szklany erbowy 1535 nm, ten moduł wyróżnia się precyzją, kompaktowością i przystosowalnością do warunków środowiskowych. Jest idealny do przenośnych urządzeń przenośnych, bezzałogowych statków powietrznych i integracji systemów VGA, oferując solidną penetrację mgły i niezawodną pracę w trudnych warunkach.

Przegląd

• Długość fali roboczej: 1535nm ±5nm

• Wydajność zasięgu:

  • 7000m: Typowy cel

  • 4000m: Budynek (odblaskowość 30%, widoczność 8 km)

  • 3000m: Pojazd (2,3 × 2,3 m)

  • 2000m: Osoba (1,7 × 0,5 m)

  • 1000m: Bezzałogowy statek powietrzny (0,3 × 0,2 m)

• Minimalny zasięg: 20m

• Dokładność: Dokładność pomiaru ±1m przy wskaźniku dokładności pomiaru ≥98%

• Wymiary: Wymiary: 48 mm × 30,5 mm × 21 mm

• Waga: 32±1g

• Pobór mocy:

  • Tryb czuwania: ≤1mW

  • Średnia: ≤2.5W@10Hz

  • Szczyt: ≤7W@12V

Główne cechy

1. Bezpieczeństwo ludzkiego oka

   • Certyfikat klasy 1/1M potwierdzający bezpieczeństwo lasera, gwarantujący bezpieczne użytkowanie.

2. Kompaktowa i lekka konstrukcja

   • Waży zaledwie 32 g i ma długość zaledwie 48 mm, dzięki czemu nadaje się do integracji z systemami przenośnymi.

3. Zaawansowane możliwości optyczne

   • Wysoka rozdzielczość kątowa (≤1 mil) i zasięg (≤20 m) umożliwiają precyzyjne namierzanie.

   • Skuteczne przenikanie mgły i doskonała wydajność w szerokim zakresie temperatur (-40℃ do +70℃).

4. Wykrywanie wielu celów

   • Obsługuje do 3 jednoczesnych detekcji celów, rozróżniając pierwszy i ostatni cel.

5. Solidny i trwały

   • Wytrzymuje wstrząsy do 1600g i wibracje do 5505Hz przy 2,5g.

   • Niezawodny, z MTBF ≥1500h.

Dane techniczne

Parametr	Wartość
Poziom bezpieczeństwa dla ludzkiego oka	Klasa 1/1M
Długość fali roboczej	1535nm ±5nm
Kąt rozbieżności lasera	0,6 mrad
Otrzymaj kaliber	Φ16.5mm
Otrzymaj kąt pola widzenia	~4,9 mrad/0,3°
Maksymalny zasięg	7000 m (typowy cel)
Minimalny zasięg	20m
Dokładność pomiaru zasięgu	±1m
Pomiar częstotliwości	1-10Hz
Rozdzielczość kątowa	≤1 mil
Współczynnik dokładności	≥98%
Współczynnik fałszywych alarmów	≤1%
Wykrywanie wielu celów	Do 3 celów
Interfejs danych	UART (TTL_3.3V)
Woltaż	Prąd stały 4,5 V-16 V
Pobór mocy	Tryb czuwania: ≤1mW, Średnia: ≤2,5W, Szczytowa: ≤7W
Wymiary	Wymiary: 48 mm × 30,5 mm × 21 mm
Waga	32±1g
Temperatura pracy	-40℃ do +70℃
Temperatura przechowywania	-55℃ do +75℃
Niezawodność (MTBF)	≥1500 godz.
Funkcjonalność	Pierwszy i ostatni cel, pomiar odległości do wielu celów, przekazywanie odległości, sterowanie mocą zewnętrzną, skumulowany pomiar laserowy
Czas reakcji	≤950ms

Aplikacje

• Urządzenia mobilne przenośne: Kompaktowa konstrukcja idealna do zastosowań przenośnych wymagających wysokiej dokładności.

• Integracja bezzałogowych statków powietrznych: Lekki i niezawodny, idealny do bezzałogowych statków powietrznych.

• Nadzór i obserwacja: Wyjątkowy zasięg i precyzja zapewniające bezpieczeństwo i rozpoznanie.

• Monitoring środowiska: Solidna konstrukcja gwarantuje wydajność w trudnych warunkach pogodowych.

Dlaczego warto wybrać moduł dalmierza laserowego JIOPTICS 3KM?

Ten Moduł dalmierza laserowego JIOPTICS 1535nm 3KM łączy precyzję, kompaktową konstrukcję i zaawansowane możliwości, co czyni go niezbędnym dla profesjonalistów wymagających niezawodnych pomiarów dalekiego zasięgu. Jego najnowocześniejsza technologia laserowa i solidna konstrukcja zapewniają optymalną wydajność w każdym środowisku.

W przypadku pytań, zamówień hurtowych lub niestandardowych rozwiązań prosimy o kontakt pod adresem support@rcdrone.top.
