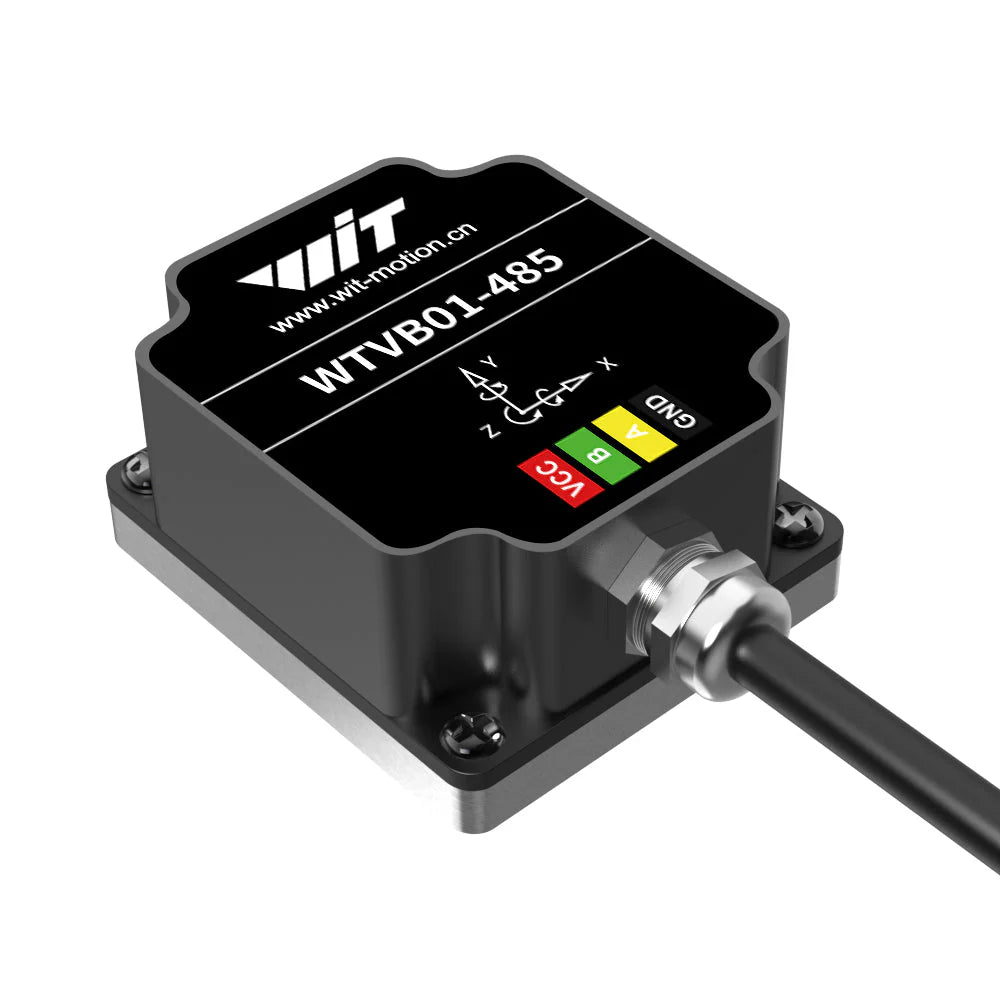

WitMotion WTVB01-485 Industriell 3-axlig vibrationssensor, RS485, IP68, 0–30 000 µm förskjutning, 0–100 mm/s, Multi-nod (32) övervakning

Översikt

WitMotion WTVB01 är en kompakt industriell vibrationssensor för realtidsövervakning av roterande maskiner (pumpar, fläktar, motorer, motorer, vattentorn, generatorer, centrifuger, etc.). Den mäter 3-axlig vibrationsdata (hastighet, förskjutning, amplitud; plus vinkel/frekvensvyer) och temperatur, tillämpar digital filtrering och strömmar data till PC-programvara eller Android-appen för kurvvisning, kalibrering, konfiguration och datalogging.
Tre hårdvaruformat finns tillgängliga:

• WTVB01-485: RS485 daisy-chain, upp till 32 enheter på en buss; IP68 vattentät/dammtät aluminiumhölje.

• WTVB01-BT50: Bluetooth LE, 50 m trådlös räckvidd, multi-anslutning upp till 4 sensorer i WitMotion Android-appen; Typ-C laddnings-/datakabel ingår.

• WTVB01M (modul): TTL-seriemodulversion för integrering i din egen PCB/MCU.

Nyckelfunktioner

• 3-axlig mätning med digital filtrering; realtidsdiagram, datalistor, rådata och bana/Matlab-stil diagram.

• Metrik: vibration hastighet (0–100 mm/s), förskjutning (0–30 000 µm), amplitud (0–180°), tid och temperatur; programvaruvyer inkluderar frekvens/vinkel/acceleration/vinkelhastighet.

• Industriell nätverk: RS485 multi-drop (32 noder) eller BLE multi-connect (4 noder).

• Robust: IP68 vattentät &och dammtät (485-version); fungerar under stänk/regn och kan operera i vatten i upp till 10 timmar.

• Enkel installation: magnetisk bas (Ø48 mm, radie 24 mm, tjocklek 9.41 mm, upp till 70 kg sug) eller gängad montering (M8×1.25).

• Utvecklarvänlig: PC-programvara + Android-app, manualer, protokoll & seriell drivrutin, exempelkod för C++/Python/Delta PLC/STM32.

Tekniska specifikationer (WTVB01-485)

Dimensioner

• WTVB01-BT50 hölje: 36.1 mm (B) × 51.5 mm (H) × 15 mm (D), remslot 12 mm, hörnradie R1.5, sidoplåt 3 mm; inre kroppshöjd 42.8 mm.

• WTVB01-485 hölje: 47 mm (H) × 38 mm (B) × 33 mm (D); basplåt 3 mm; kabelgenomföring längd 10 mm.

• WTVB01M modulgaller: A/B 15.24 mm, C 2.54 mm, D 12.7 mm, E 2.8 mm (enheter: mm).

Kablar &och Gränssnitt

RS485 (WTVB01-485) färgkarta

• RÖD: VCC 5–36 V (+)

• GUL: A

• GRÖN: B

• SVART: GND (−)

TTL (WTVB01M / BT50 intern)

• Korskoppla TX/RX till MCU; VCC/GND som märkt.

Programvara &och Anslutning

• Android App (BT50): en-knapps parkoppling, enhetslista, parameterinställning, kalibrering, kurvor/spridningsdiagram, inspelningsfiler och TXT-loggexport; stödjer sammanhängande 4-sensor vyer.

• PC-programvara (485): tabulär data, grafer, 3D-position/raw data vyer, kolumnfiltering; anslut upp till 32 sensorer på en enda RS485-linje; stödjer analysinstrument för trajektorier.

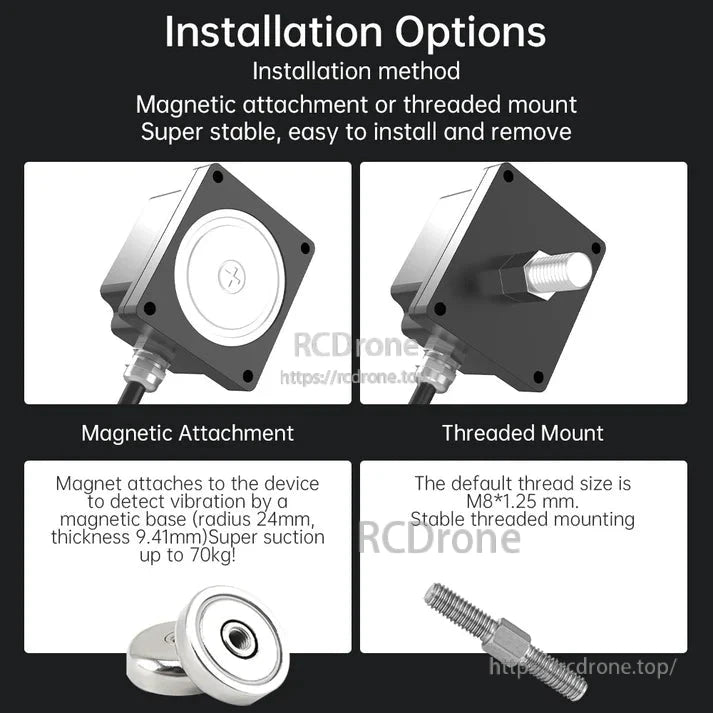

Installationsalternativ

• Magnetisk fäste: stålmagnetisk bas (R 24 mm, t 9.41 mm), ≤70 kg drag; snabb installation/borttagning.

• Gängad montering: M8×1.25 bult för styv fastsättning.

Typiska tillämpningar

Vattenpumpar, elektrisk maskineri, motorer, generatorer, fläktar, ångturbiner, kolkvarnar, syregeneratorer, centrifuger—alla roterande utrustningar som behöver prediktivt underhåll och feldiagnos.

Packningslistor (efter kit)

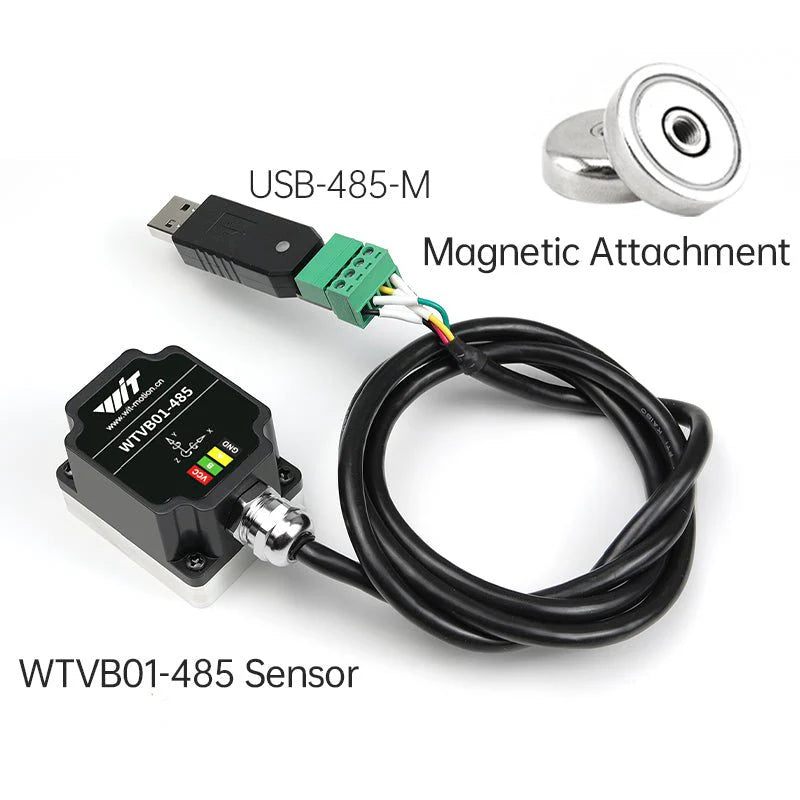

• 485—Magnetkit: WTVB01-485 sensor + magnetisk bas + USB-485-M adapter.

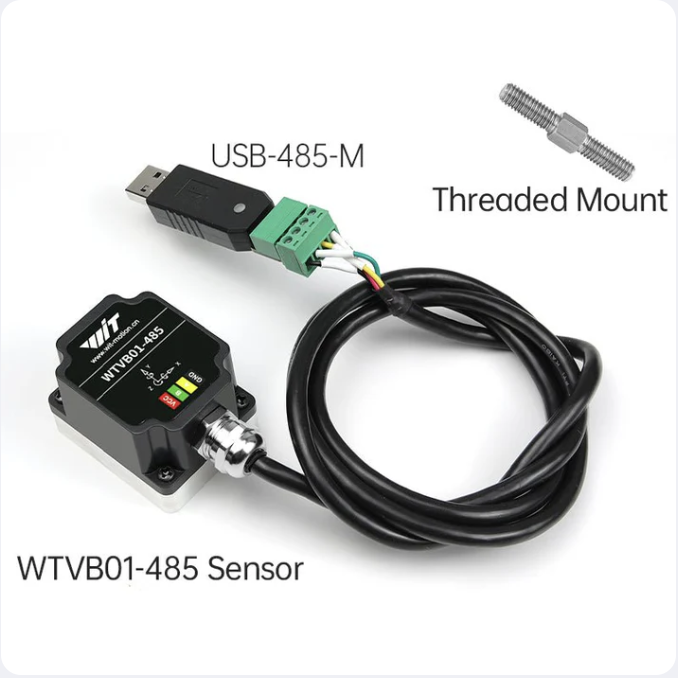

• 485—Gängat kit: WTVB01-485 sensor + M8×1.25 gängad stav + USB-485-M adapter.

• BT50 kit: WTVB01-BT50 sensor + Type-C kabel + förpackning.

• Modulkitt: WTVB01M sensor modul (TTL).

Detaljer

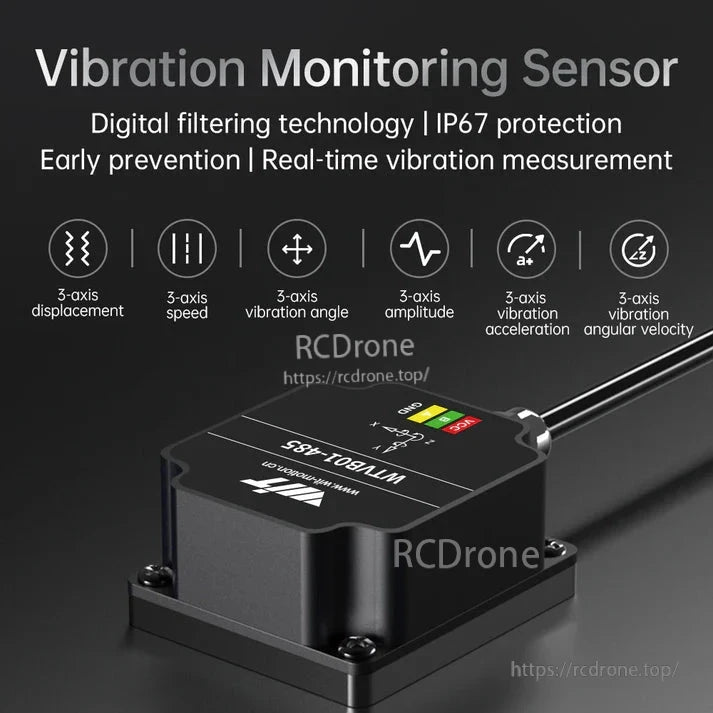

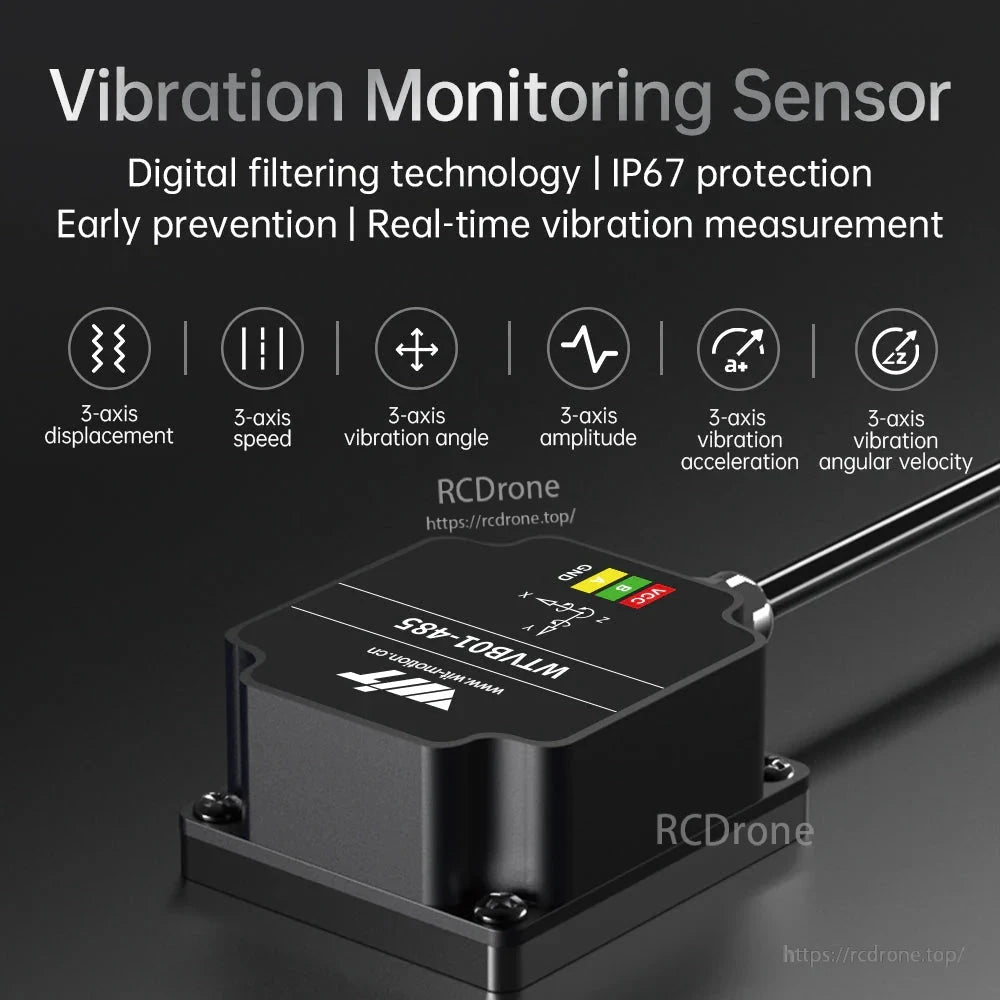

WitMotion vibrationssensor erbjuder 3-axlig vibrationsövervakning inklusive förskjutning, hastighet, vinkel, amplitud, acceleration och vinkelhastighet. Funktioner digital filtrering, IP67 skydd, låg effekt, kompakt storlek och realtidsdataöverföring för noggrann och effektiv övervakning och underhåll av utrustning.

WitMotion WTVB02-485 vibrationssensor använder MEMS-teknik för högpresterande, lågströms, störningsresistent 3-axlig övervakning. Den mäter hastighet, amplitud, förskjutning och frekvens, vilket möjliggör snabb upptäckte av maskinskador via datatransmission och onlineanalys.

IP68 vattentät och dammtålig vibrationssensor med aluminiumhus, fungerar upp till 10 timmar under vatten. Har användbar programvara för datainsamling, loggning och realtidsövervakning på laptop.

WitMotion WTVB01-485 vibrationssensor möjliggör 32 samtidiga anslutningar via 485 kommunikation. Erbjuder magnetisk eller gängad montering, stabil installation och bananalys i WITMOTION-programvaran för noggrann vibrationsmätning.

WTVB01-485 vibrationssensor erbjuder hög noggrannhet, multifunktionalitet, digital filtrering, realtidsvisning av data, stort omfång, IP68-skydd, flera konfigurationer och enkel utveckling med exempel på kod. Överlägsen traditionella sensorer i prestanda och integration.

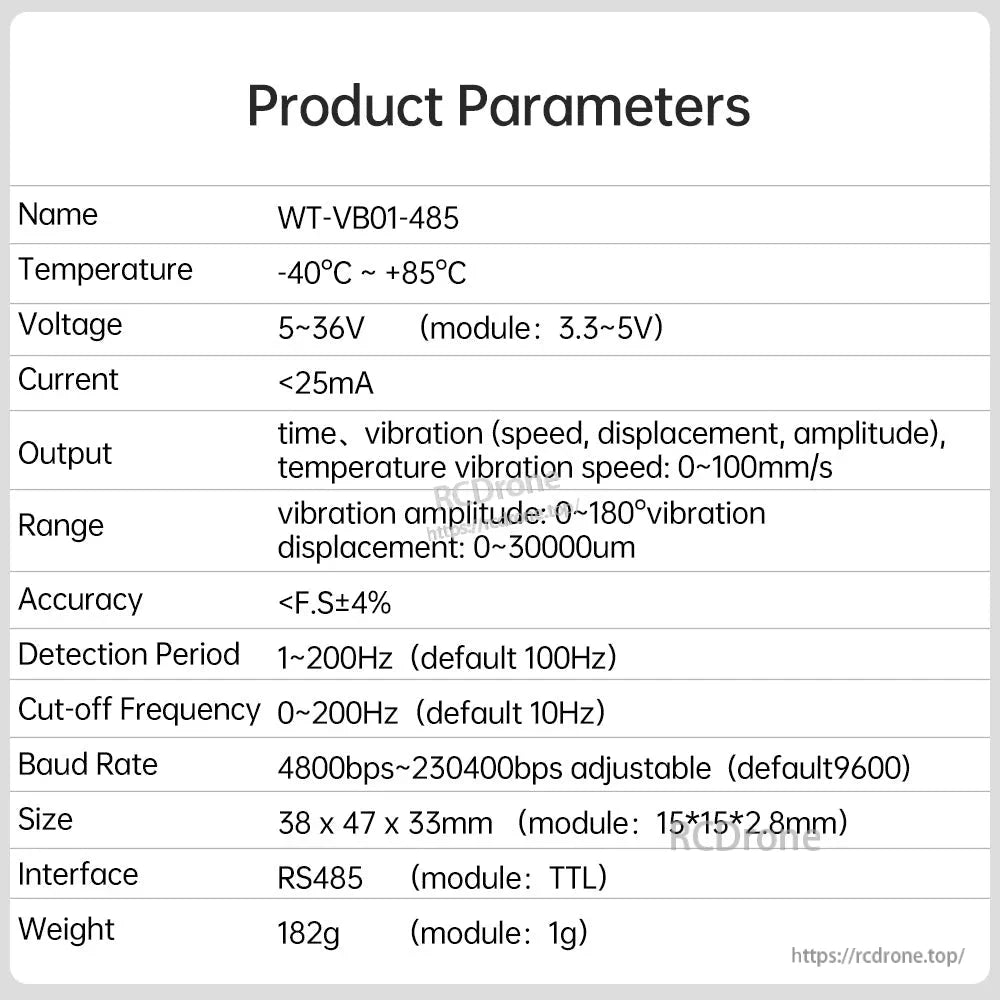

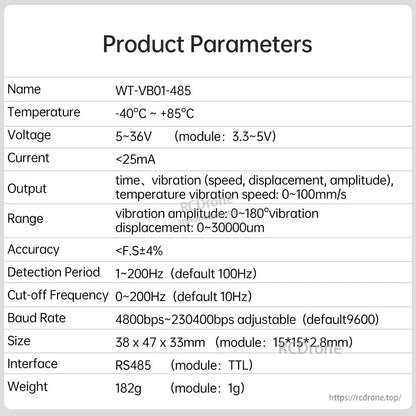

WitMotion WT-VB02-485 vibrationssensor fungerar från -40°C till +85°C, 5–36V, <25mA. Utgångar tid, vibration (hastighet, förskjutning, amplitud) och temperatur. Har RS485-gränssnitt, storlek 38×47×33mm, vikt 182g och justerbar baudrate upp till 230400bps.

WitMotion WTVB01-485 vibrationssensordimensioner: 47mm x 40mm x 33mm, med en ansiktstorlek på 38mm x 30mm. Inkluderar WTVB01-M modul och BT50 sensorspecifikationer. Har VCC, GND och signalstift.

Exklusiv Android-app för WTVB01-BT50 Bluetooth vibrationssensor möjliggör en-knappsanslutning, realtidsövervakning, multi-anslutning upp till 4 enheter, datainspelning, kalibrering och parameterkonfiguration via WitMotion App.

Utvecklingssatser erbjuder PC-programvara, mobilapp och exempelprogram för enkel integration med C++, Python, Delta PLC och STM32. Inkluderar manual, programvara, protokoll och seriell drivrutin. Tillämpningar inkluderar vibrationsmätning av lager och realtidsövervakning av vattenpumpar, fläktar, ångturbin-enheter, kolkvarnar, syregeneratorer, generatorer, centrifuger, kompressorer, motorer och annan roterande maskineri. Funktioner inkluderar övervakning av vattenpump, elektrisk maskineri, motorvibration och övervakning av vattentorn.

WitMotion WTVB01-485 vibrationssensor inkluderar en kopplingsguide, seriell portanslutning och packlista med sensor, magnetisk absorption, gängad stav, USB-485-M, Type-C-kabel, förpackning och detaljer om sensormodulen.
