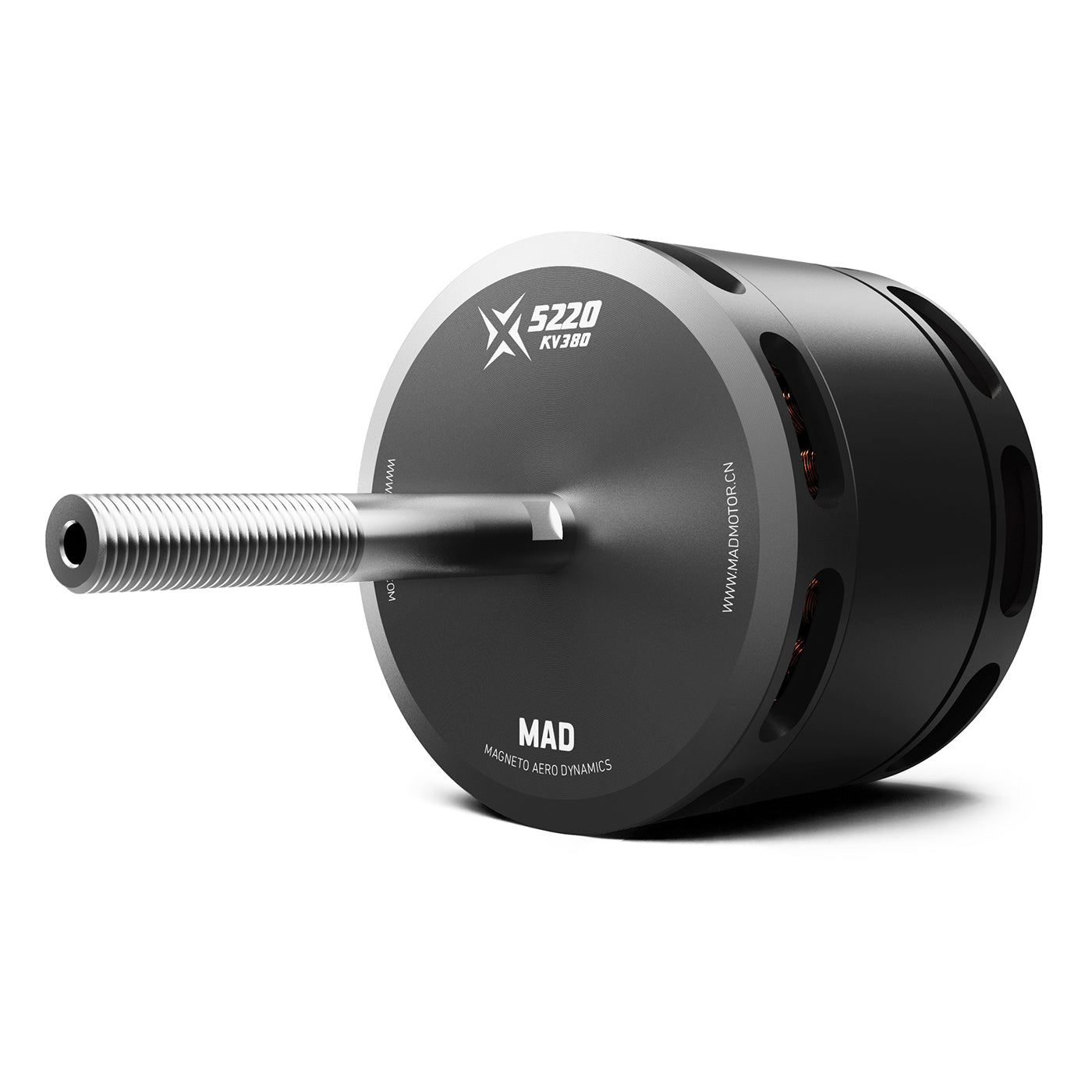

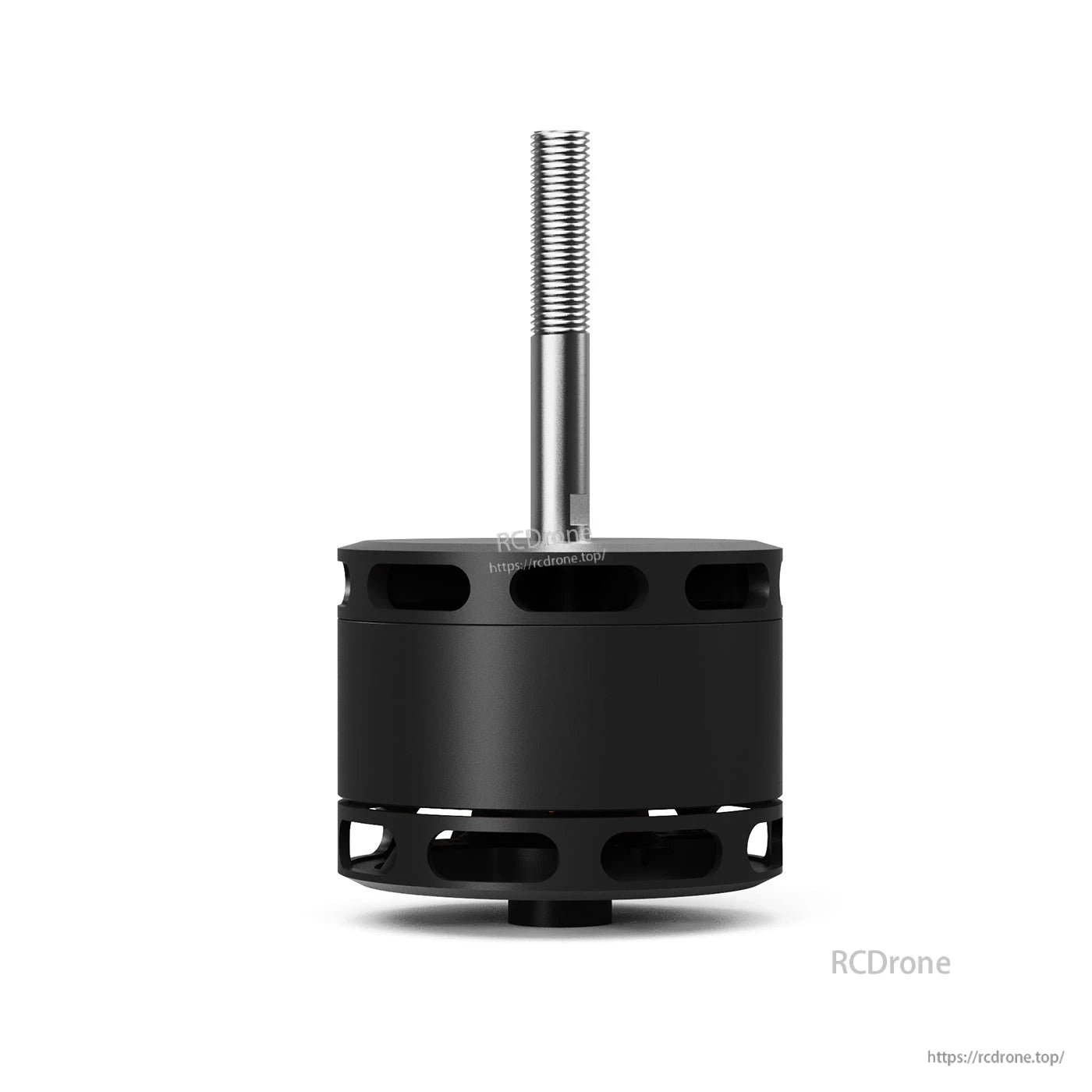

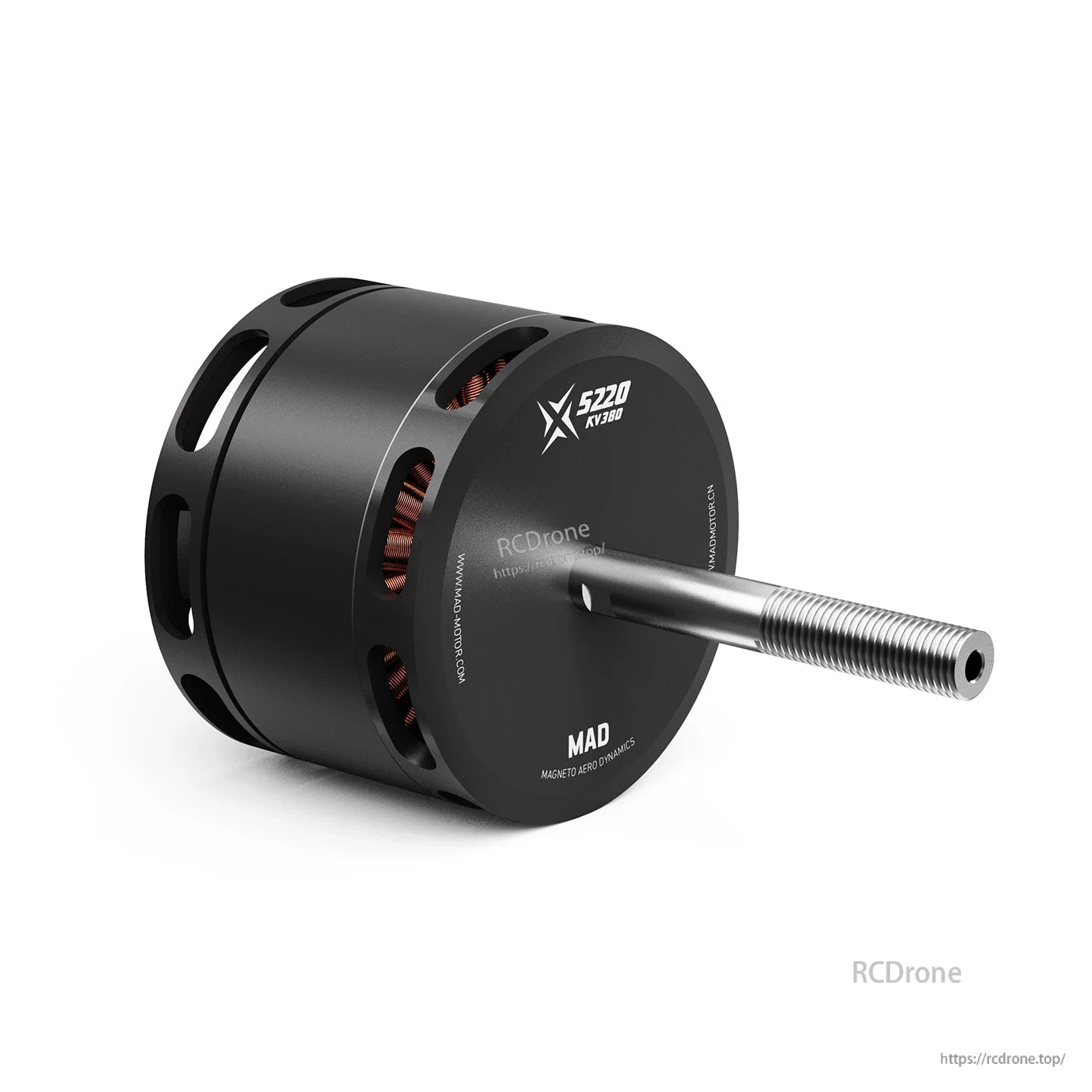

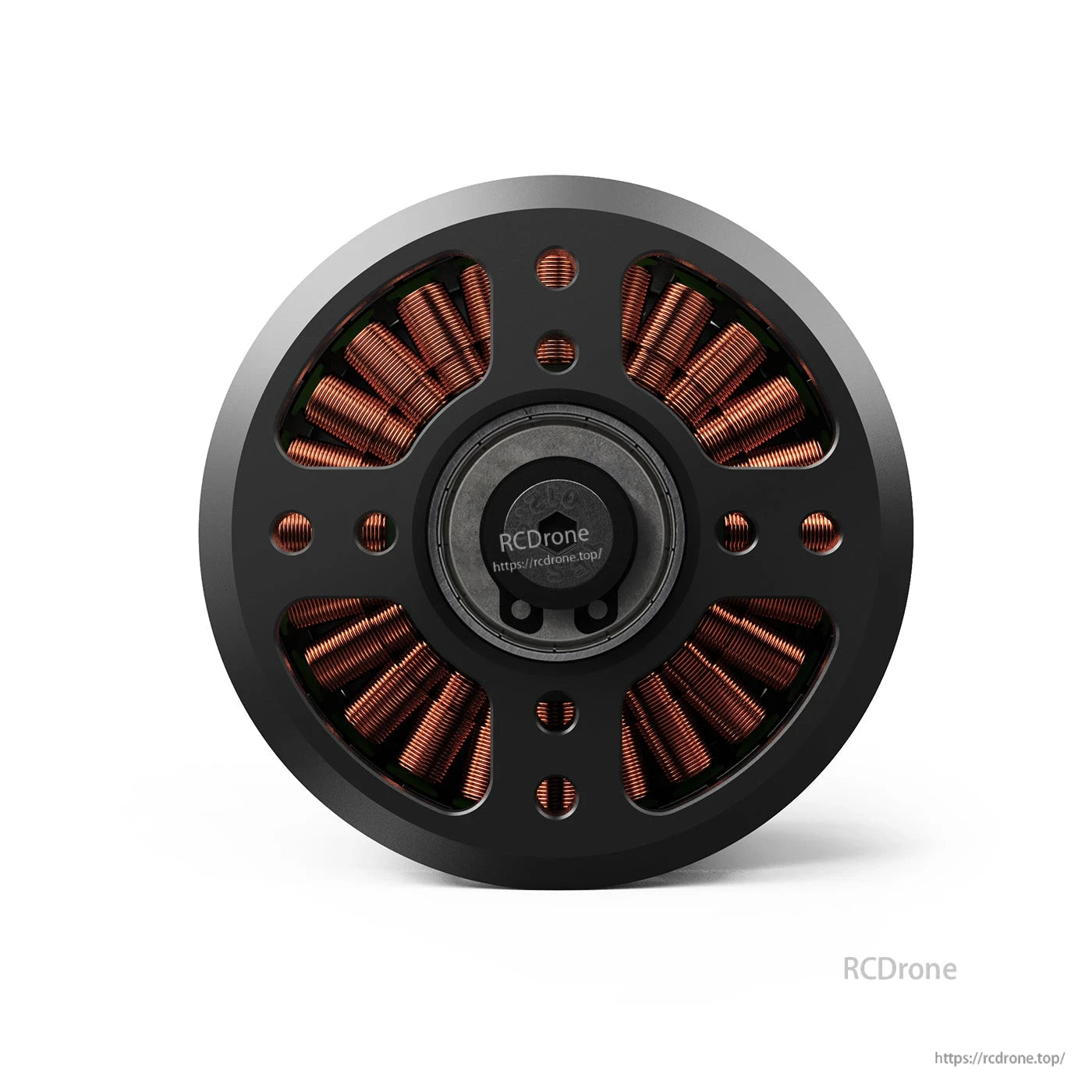

MAD X5220 (Largo) Motor de dron de avión eVTOL IPE 220KV/380KV, IP35, 12.1kgf de empuje máximo

Resumen

MAD X5220 (Largo) IPE es un motor de dron eVTOL para aeronaves de ala fija y multirrotor. Está especificado con protección IP35 y disipación de calor centrífuga, y se ofrece en variantes de 220KV y 380KV con datos de prueba de empuje/eficiencia publicados.

Características Clave

• Diseño energéticamente eficiente (220KV: eficiencia >80%; 380KV: eficiencia >74%)
• Clasificación de protección IP35
• Disipación de calor centrífuga: SÍ
• Estator anticorrosivo (TAIWAN / Anticorrosivo)
• Materiales de alta temperatura: alambre barnizado grado 220°C; imán grado 180°C
• Balance de precisión: balance del rotor <=5 mg; balance del motor <=10 mg

Especificaciones

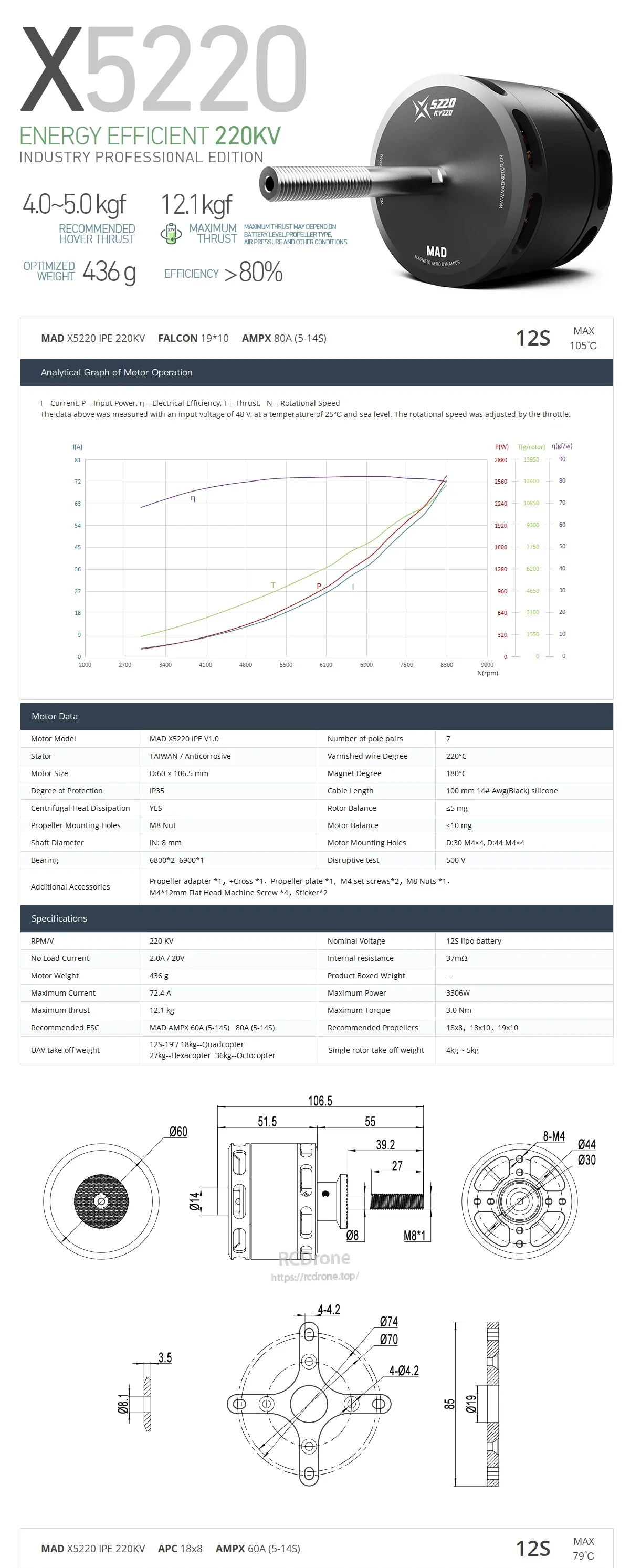

Datos del Motor (MAD X5220 IPE V1.0)

Modelo de motor	MAD X5220 IPE V1.0
Número de pares de polos	14 (tabla de datos del motor); 7 (hoja de rendimiento)
Tamaño del motor	D:60 × 106.5 mm
Grado de protección	IP35
Longitud del cable	100 mm 14# Awg (Negro) silicona
Grado de alambre barnizado	220°C
Grado de imán	180°C
Dissipación de calor centrífuga	SÍ
Balance del rotor	<=5 mg
Balance del motor	<=10 mg
Montaje de hélice	Tuerca M8
Diámetro del eje	IN: 8 mm
Orificios de montaje del motor	D:30 M4×4, D:44 M4×4
Rodamiento	6800*2, 6900*1
Prueba disruptiva	500 V

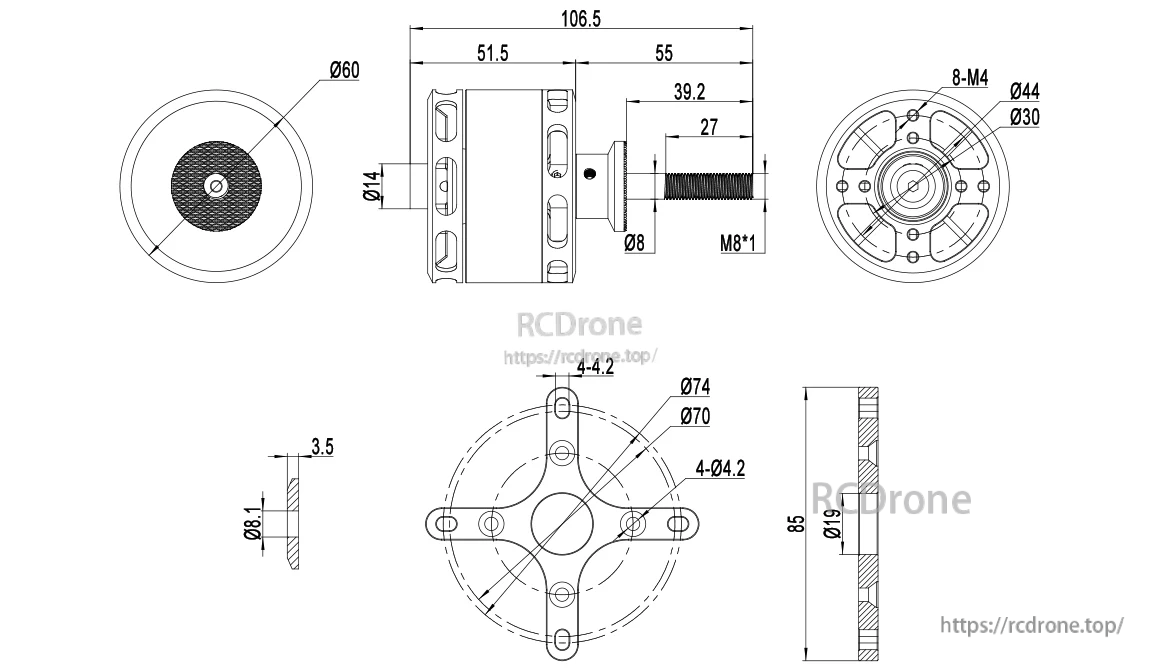

Montaje / Dimensiones (dibujo)

Diámetro exterior	Ø60
Longitud total	106.5
Longitudes de segmentos del cuerpo	51.5, 55
Dimensiones relacionadas con el eje	39.2, 27, Ø8, Ø14, M8*1
Patrón de montaje	8-M4; Ø44; Ø30
Placa cruzada / patrón (dibujo)	Ø74, Ø70, 4-Ø4.2, 4-4.2, 3.5, Ø8.1, 85, Ø19

Variante 220KV (X5220 Eficiente en Energía 220KV)

• Empuje de flotación recomendado: 4.0~5.0 kgf
• Empuje máximo: 12.1 kgf (el empuje máximo puede depender del nivel de batería, tipo de hélice, presión del aire y otras condiciones)
• Peso optimizado: 436 g
• Eficiencia: >80%

RPM/V	220 KV
Corriente sin carga	2.0 A / 20V
Tensión nominal	Batería lipo 12S
Resistencia interna	37 mohm
Peso del motor	436 g
Corriente máxima	72.4 A
Poder máximo	3306 W
Par máximo	3.0 Nm
Empuje máximo	12.1 kg
ESC recomendado	MAD AMPX 60A (5-14S); 80A (5-14S)
Hélices recomendadas	18x8, 18x10, 19x10
Peso de despegue de un solo rotor	4kg ~ 5kg
Peso de despegue de UAV	12S-19"/ 18kg--Cuadcopter; 27kg--Hexacopter; 36kg--Octocopter

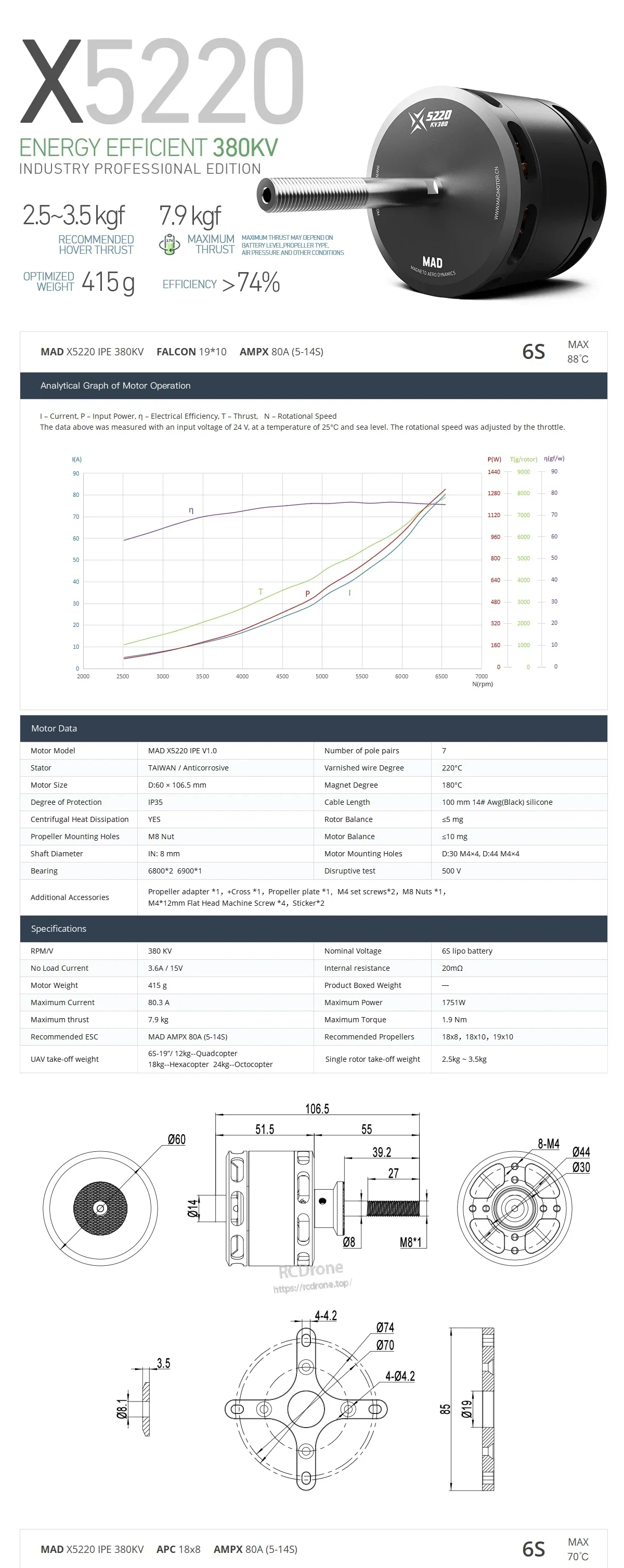

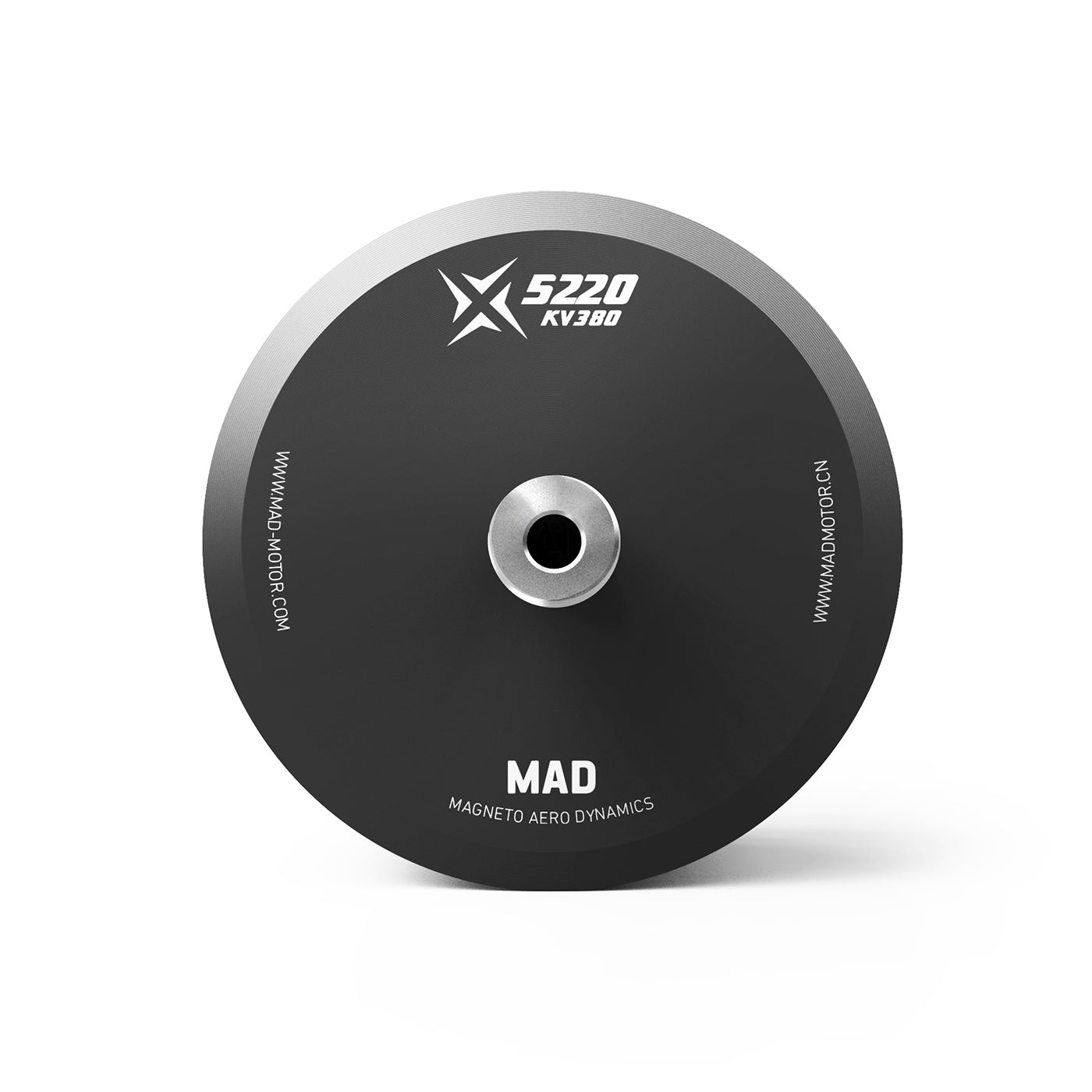

Variante 380KV (X5220 Eficiente Energéticamente 380KV)

• Empuje de suspensión recomendado: 2.5~3.5 kgf
• Empuje máximo: 7.9 kgf (el empuje máximo puede depender del nivel de batería, tipo de hélice, presión del aire y otras condiciones)
• Peso optimizado: 415 g
• Eficiencia: >74%

RPM/V	380 KV
Corriente sin carga	3.6 A / 15V
Tensión nominal	Batería lipo 6S
Resistencia interna	20 mohm
Peso del motor	415 g
Corriente máxima	80.3 A
Poder máximo	1751 W
Par máximo	1.9 Nm
Empuje máximo	7.9 kg
ESC recomendado	MAD AMPX 80A (5-14S)
Hélices recomendadas	18x8, 18x10, 19x10
Peso de despegue de rotor único	2.5kg ~ 3.5kg
Peso de despegue del UAV	6S-19"/ 12kg--Quadcopter; 18kg--Hexacopter; 24kg--Octocopter

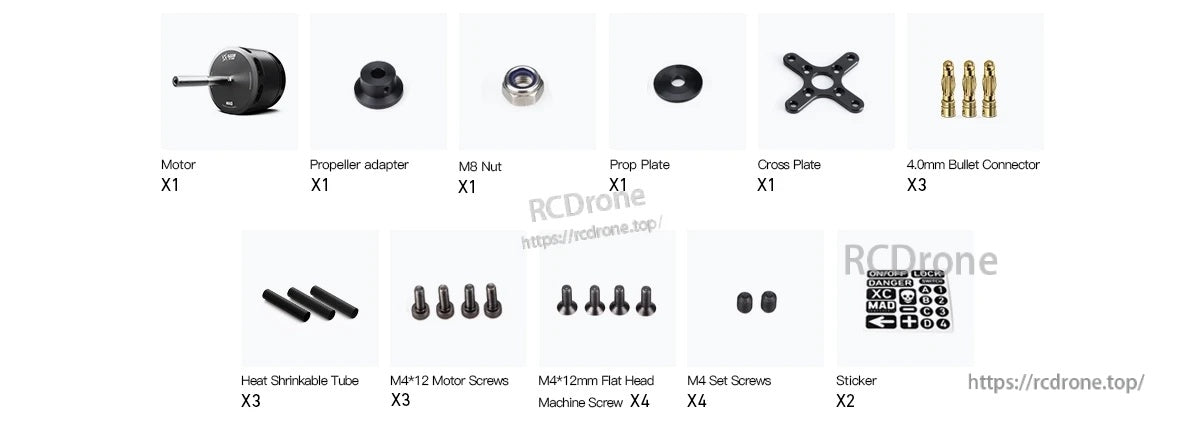

Qué incluye

• Motor x1
• Adaptador de hélice x1
• Tuerca M8 x1
• Placa de propulsión x1
• Placa cruzada x1
• Conector de bala de 4.0 mm x3
• Tubo termocontraíble x3
• Tornillos de motor M4*12 x3
• Tornillo de cabeza plana de máquina M4*12mm x4
• Tornillos de fijación M4 x4
• Etiqueta x2

Datos de rendimiento

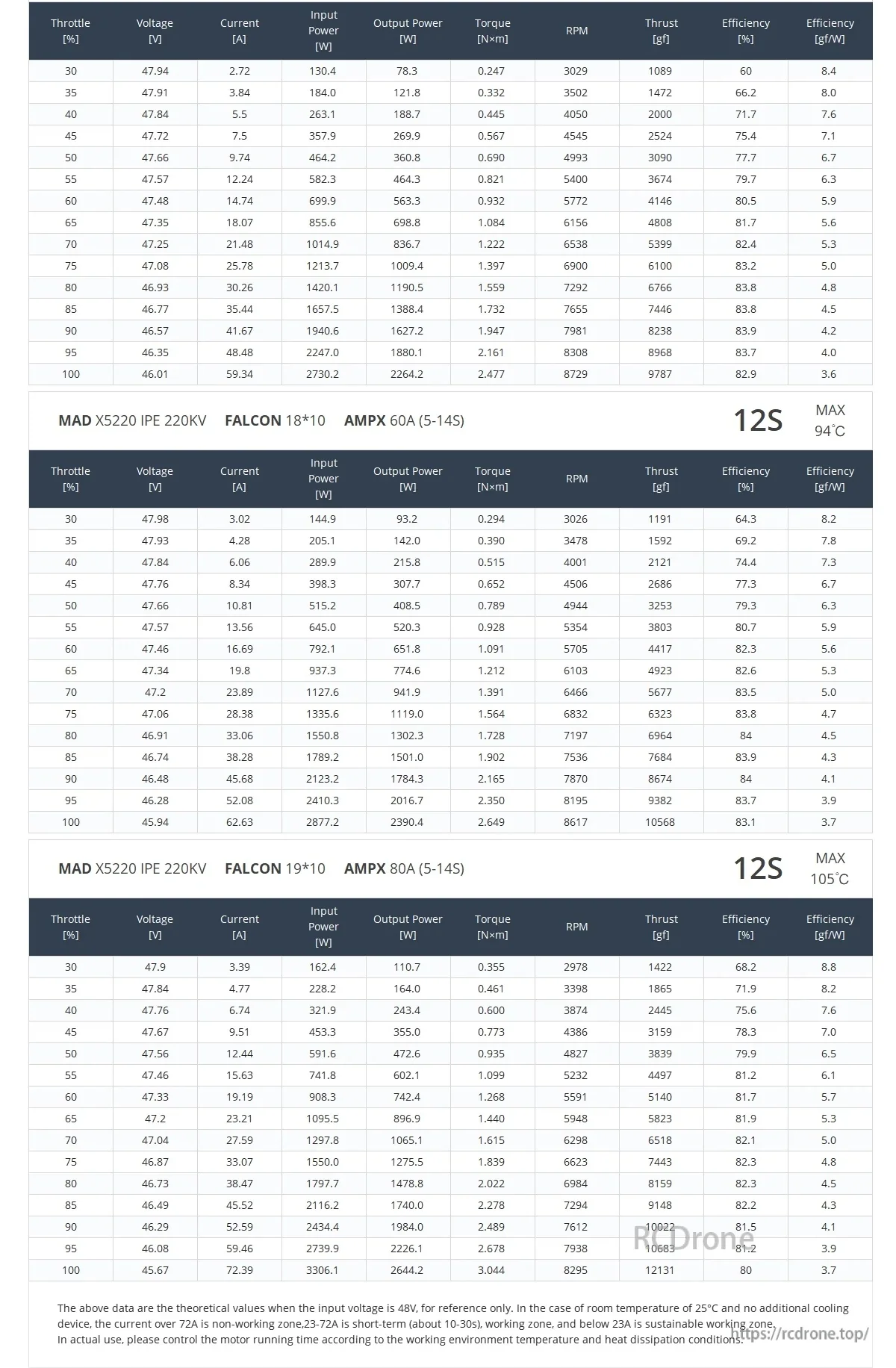

220KV — Notas de prueba

Los siguientes datos de 220KV son valores teóricos cuando la tensión de entrada es de 48V, solo para referencia. A temperatura ambiente de 25°C sin dispositivo de refrigeración adicional: la corriente superior a 72A es zona no operativa; 23-72A es zona de trabajo a corto plazo (aproximadamente 10-30s); por debajo de 23A es zona de trabajo sostenible.Controlar el tiempo de funcionamiento del motor según la temperatura del entorno de trabajo y las condiciones de disipación de calor.

220KV — Tabla A

Acelerador [%]	Voltaje [V]	Corriente [A]	Potencia de entrada [W]	Potencia de salida [W]	Par [Nxm]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	47.94	2.72	130.4	78.3	0.247	3029	1089	60	8.4
35	47.91	3.84	184.0	121.8	0.332	3502	1472	66.2	8.0
40	47.84	5.5	263.1	188.7	0.445	4050	2000	71.7	7.6
45	47.72	7.5	357.9	269.9	0.567	4545	2524	75.4	7.1
50	47.66	9.74	464.2	360.8	0.690	4993	3090	77.7	6.7
55	47.57	12.24	582.3	464.3	0.821	5400	3674	79.7	6.3
60	47.48	14.74	699.9	563.3	0.932	5772	4146	80.5	5.9
65	47.35	18.07	855.6	698.8	1.084	6156	4808	81.7	5.6
70	47.25	21.48	1014.9	836.7	1.222	6538	5399	82.4	5.3
75	47.08	25.78	1213.7	1009.4	1.397	6900	6100	83.2	5.0
80	46.93	30.26	1420.1	1190.5	1.559	7292	6766	83.8	4.8
85	46.77	35.44	1657.5	1388.3	1.732	7655	7446	83.8	4.5
90	46.57	41.67	1940.6	1627.2	1.947	7981	8238	83.9	4.2
95	46.35	48.48	2247.0	1880.1	2.161	8308	8968	83.7	4.0
100	46.01	59.34	2730.2	2264.2	2.477	8729	9787	82.9	3.6

220KV — FALCON 18*10 — AMPX 60A (5-14S) — 12S — MAX 94°C

Gas [ % ]	Voltaje [V]	Corriente [A]	Poder de entrada [W]	Poder de salida [W]	Par [Nxm]	RPM	Empuje [gf]	Eficiencia [ % ]	Eficiencia [gf/W]
30	47.98	3.02	144.9	93.2	0.294	3026	1191	64.3	8.2
35	47.93	4.28	205.1	142.0	0.390	3478	1592	69.2	7.8
40	47.84	6.06	289.9	215.8	0.515	4001	2121	74.4	7.3
45	47.76	8.34	398.3	307.7	0.652	4506	2686	77.3	6.7
50	47.66	10.81	515.2	408.5	0.789	4944	3253	79.3	6.3
55	47.57	13.56	645.0	520.3	0.928	5354	3803	80.7	5.9
60	47.46	16.69	792.1	651.8	1.091	5705	4417	82.3	5.6
65	47.34	19.8	937.3	774.6	1.212	6103	4923	82.6	5.3
70	47.2	23.89	1127.6	941.9	1.391	6466	5677	83.5	5.0
75	47.06	28.38	1335.6	1119.0	1.564	6832	6323	83.8	4.7
80	46.91	33.06	1550.8	1302.3	1.728	7197	6964	84.0	4.5
85	46.74	38.28	1789.2	1501.0	1.902	7536	7684	83.9	4.3
90	46.48	45.68	2123.2	1784.3	2.165	7870	8674	84.0	4.1
95	46.28	52.08	2410.3	2016.7	2.350	8195	9382	83.7	3.9
100	45.94	62.63	2877.2	2390.4	2.649	8617	10568	83.1	3.7

220KV — FALCON 19*10 — AMPX 80A (5-14S) — 12S — MAX 105°C

Gas [%]	Voltaje [V]	Corriente [A]	Poder de entrada [W]	Poder de salida [W]	Par [Nxm]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	47.9	3.39	162.4	110.7	0.355	2978	1422	68.2	8.8
35	47.84	4.77	228.2	164.0	0.461	3398	1865	71.9	8.2
40	47.76	6.74	321.9	243.4	0.600	3874	2445	75.6	7.6
45	47.67	9.51	453.3	355.0	0.773	4386	3159	78.3	7.0
50	47.56	12.44	591.6	472.6	0.935	4827	3839	79.9	6.5
55	47.46	15.63	741.8	602.1	1.099	5232	4497	81.2	6.1
60	47.33	19.19	908.3	742.1	1.268	5591	5140	81.7	5.7
65	47.2	23.21	1095.5	896.9	1.440	5948	5823	81.9	5.3
70	47.04	27.59	1297.8	1065.1	1.615	6298	6518	82.1	5.0
75	46.87	33.07	1550.0	1275.5	1.839	6623	7443	82.3	4.8
80	46.73	38.47	1797.2	1478.8	2.022	6984	8159	82.3	4.5
85	46.49	45.52	2116.2	1740.0	2.278	7294	9148	82.2	4.3
90	46.29	52.59	2434.4	1984.0	2.489	7612	10022	81.5	4.1
95	46.08	59.46	2739.9	2226.1	2.678	7938	10863	81.2	3.9
100	45.67	72.39	3306.1	2644.2	3.044	8295	12131	80	3.7

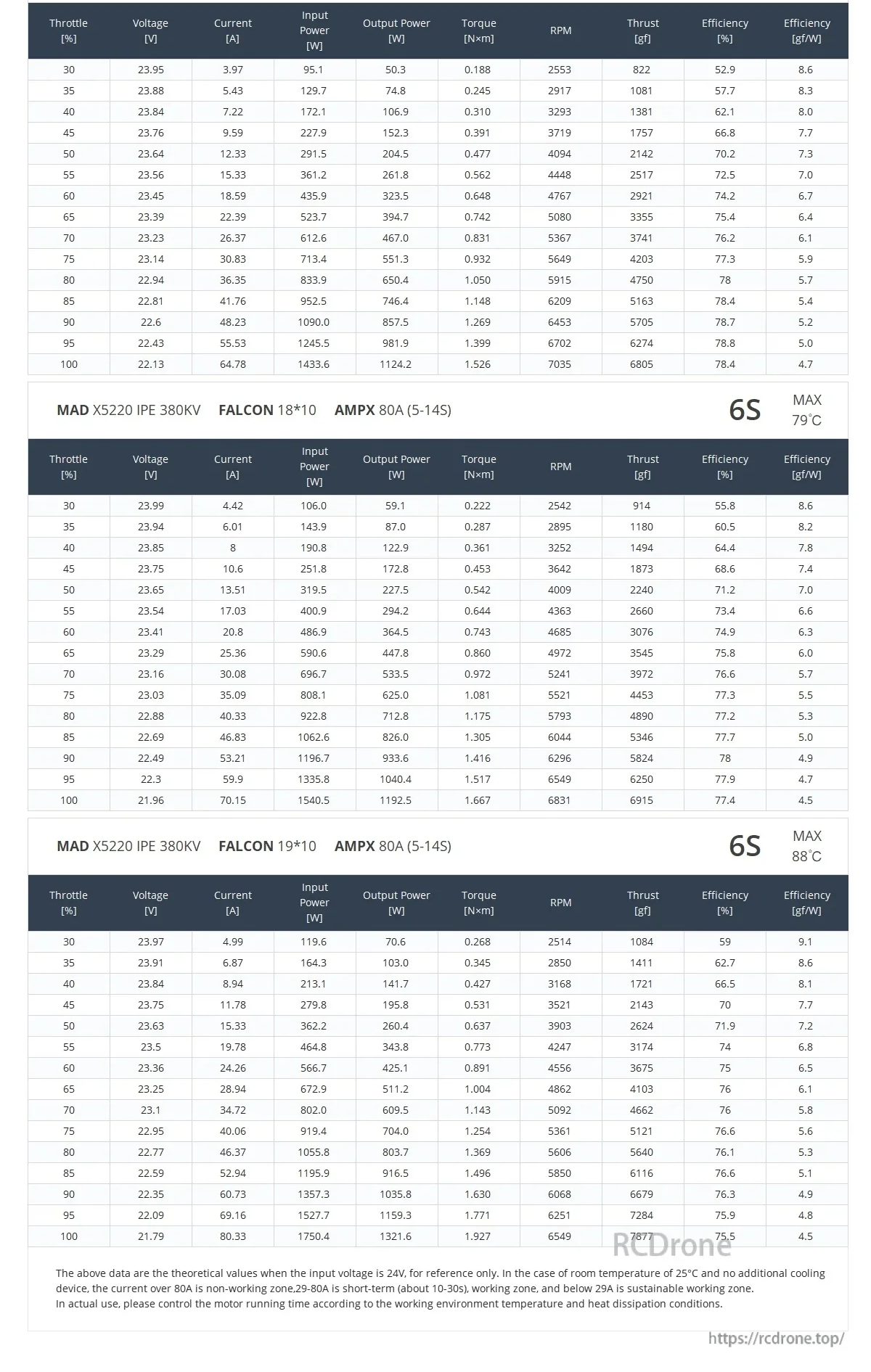

380KV — Notas de prueba

Los siguientes datos de 380KV son valores teóricos cuando la tensión de entrada es de 24V, solo para referencia. A temperatura ambiente de 25°C sin dispositivo de refrigeración adicional: corriente superior a 80A es zona no operativa; 29-80A es zona de trabajo a corto plazo (aproximadamente 10-30s); por debajo de 29A es zona de trabajo sostenible. Controle el tiempo de funcionamiento del motor según la temperatura del entorno de trabajo y las condiciones de disipación de calor.

380KV — APC 18x8 — AMPX 80A (5-14S) — 6S — MÁX 70°C

Acelerador [%]	Voltaje [V]	Corriente [A]	Potencia de entrada [W]	Potencia de salida [W]	Par [Nxm]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	23.95	3.97	95.1	50.3	0.188	2553	822	52.9	8.6
35	23.88	5.43	129.7	74.8	0.245	2917	1081	57.7	8.3
40	23.84	7.22	172.1	106.9	0.310	3293	1381	62.1	8.0
45	23.76	9.59	227.9	152.3	0.391	3719	1757	66.8	7.7
50	23.64	12.33	291.5	204.5	0.477	4094	2142	70.2	7.3
55	23.56	15.33	361.2	261.8	0.562	4448	2517	72.5	7.0
60	23.45	18.59	435.9	323.5	0.648	4767	2921	74.2	6.7
65	23.39	22.39	523.7	394.7	0.742	5080	3355	75.4	6.4
70	23.23	26.37	612.6	467.0	0.831	5367	3741	76.2	6.1
75	23.14	30.83	713.4	551.3	0.932	5649	4203	77.3	5.9
80	22.94	36.35	833.9	650.4	1.050	5915	4750	78.0	5.7
85	22.81	41.76	952.5	746.4	1.148	6209	5163	78.4	5.4
90	22.6	48.23	1090.0	857.5	1.269	6453	5705	78.7	5.2
95	22.43	55.53	1245.5	981.9	1.399	6702	6274	78.8	5.0
100	22.13	64.78	1433.6	1124.2	1.526	7035	6805	78.4	4.7

380KV — FALCON 18*10 — AMPX 80A (5-14S) — 6S — MAX 79°C

Acelerador [%]	Voltaje [V]	Corriente [A]	Poder de entrada [W]	Poder de salida [W]	Par [Nxm]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	23.99	4.42	106.0	59.1	0.222	2542	914	55.8	8.6
35	23.94	6.01	143.9	87.0	0.287	2895	1180	60.5	8.2
40	23.85	8	190.8	122.9	0.361	3252	1494	64.4	7.8
45	23.75	10.6	251.8	172.8	0.453	3642	1873	68.6	7.4
50	23.65	13.51	319.5	227.5	0.542	4009	2240	71.2	7.0
55	23.54	17.03	400.9	294.2	0.644	4363	2660	73.4	6.6
60	23.41	20.8	486.9	364.5	0.743	4685	3076	74.9	6.3
65	23.29	25.36	590.6	447.8	0.860	4972	3545	75.8	6.0
70	23.16	30.08	696.7	533.3	0.972	5241	3972	76.6	5.7
75	23.03	35.09	808.1	625.0	1.081	5521	4453	77.3	5.5
80	22.88	40.33	922.8	712.8	1.175	5793	4890	77.2	5.3
85	22.69	46.83	1062.6	826.0	1.305	6044	5346	77.7	5.0
90	22.49	53.21	1196.7	933.6	1.416	6296	5824	78	4.9
95	22.3	59.9	1335.8	1040.4	1.517	6549	6250	77.9	4.7
100	21.96	70.15	1540.5	1192.5	1.667	6831	6915	77.4	4.5

380KV — FALCON 19*10 — AMPX 80A (5-14S) — 6S — MAX 88°C

36251728475.94.821.7980.331750.41321.61.9276549787775.54.5

Acelerador [%]	Voltaje [V]	Corriente [A]	Poder de entrada [W]	Poder de salida [W]	Par [Nxm]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	23.97	4.99	119.6	70.6	0.268	2514	1084	59	9.1
35	23.91	6.87	164.3	103.0	0.345	2850	1411	62.7	8.6
40	23.84	8.94	213.1	141.7	0.427	3168	1721	66.5	8.1
45	23.75	11.78	279.8	195.8	0.531	3521	2143	70.0	7.7
50	23.63	15.33	362.2	260.4	0.637	3903	2624	71.9	7.2
55	23.5	19.78	464.8	343.8	0.773	4247	3174	74	6.8
60	23.36	24.26	566.7	425.2	0.891	4556	3675	75	6.5
65	23.25	28.94	672.9	511.2	1.004	4862	4103	76	6.1
70	23.1	34.72	802.0	609.5	1.143	5092	4662	76	5.8
75	22.95	40.06	919.4	704.0	1.254	5361	5121	76.6	5.6
80	22.77	46.37	1055.8	803.7	1.369	5606	5640	76.1	5.3
85	22.59	52.94	1195.9	916.5	1.496	5850	6116	76.6	5.1
90	22.35	60.73	1357.3	1035.8	1.630	6068	6679	76.3	4.9
95	22.09	69.16	1527.7	1159.	1.771
100

Para integración de construcción y selección de variantes (220KV vs 380KV), contacta support@rcdrone.top or visita https://rcdrone.top/.
