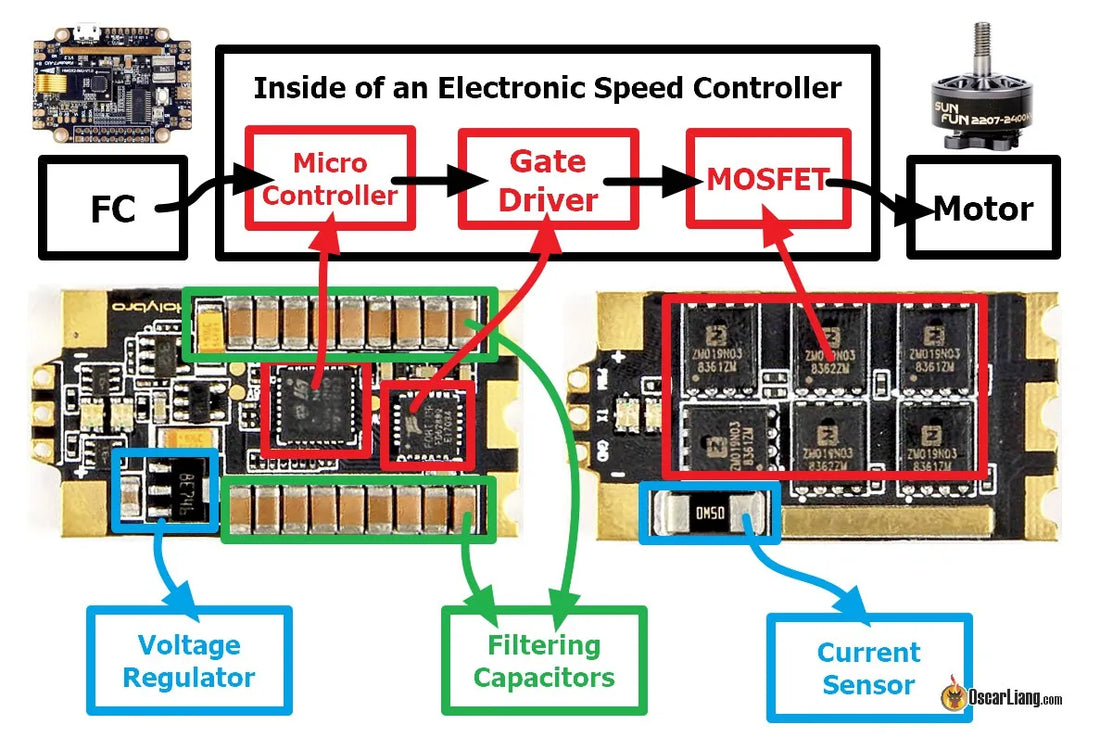

En ce qui concerne les régulateurs de vitesse électroniques (ESC), comprendre leur anatomie et la fonction de chaque composant peut fournir des informations précieuses un aperçu de leur fonctionnement. Dans cette section, nous explorerons les composants essentiels d'un ESC et leurs rôles dans le contrôle de la vitesse du moteur et la garantie de performances efficaces.
1. Unité de microcontrôleur (MCU) :
Le microcontrôleur, également appelé MCU ou processeur, sert de cerveau à l'ESC. Il exécute le micrologiciel ESC et contrôle diverses fonctions, notamment la réception des signaux du contrôleur de vol et la génération des signaux appropriés pour piloter le moteur.
2. Pilote de grille :
Le pilote de grille est responsable du pilotage des MOSFET (transistors à effet de champ métal-oxyde-semiconducteur) dans l'ESC. Il se connecte aux grilles des MOSFET, permettant un contrôle précis de leur comportement de commutation. Les ESC modernes utilisent souvent des circuits intégrés de commande de grille dédiés, tels que le FD6288, qui contiennent plusieurs pilotes de porte MOSFET dans une seule puce.
3. MOSFET :
Les MOSFET agissent comme des interrupteurs dans les circuits ESC, allumant et éteignant rapidement l'alimentation du moteur. Ils gèrent le courant et la tension élevés nécessaires pour entraîner le moteur. La taille et la qualité des MOSFET ont un impact direct sur la capacité du contrôleur à gérer la puissance et à résister aux pics de tension. Les MOSFET plus grands sont généralement associés à des capacités de tension et de courant plus élevées, contribuant ainsi à un ESC plus robuste.
4. Régulateur de tension à faible chute (LDO) :
Le régulateur de tension à faible chute, ou LDO, est chargé de convertir la tension de la batterie à un niveau stable et approprié pour alimenter le microcontrôleur et les autres composants de la carte ESC. Il garantit une alimentation électrique constante, même lorsque la tension de la batterie fluctue.
5. Capteur de courant :
Le capteur de courant mesure la quantité de courant circulant à travers l'ESC. Ces informations sont ensuite envoyées au contrôleur de vol, permettant une surveillance en temps réel de la consommation de courant du drone. Il fournit des données utiles pour estimer l'utilisation de la capacité de la batterie et aide à éviter de surcharger l'ESC et d'autres composants.
6. Condensateurs de filtrage :
Les condensateurs de filtrage sont essentiels pour réduire le bruit électrique et stabiliser la tension fournie au contrôleur. Ils aident à minimiser les interférences et à maintenir une alimentation propre, améliorant ainsi les performances globales du ESC.
Comprendre le rôle de chaque composant dans un ESC vous permet d'apprécier les subtilités de sa conception et de ses fonctionnalités. Du contrôle du microcontrôleur sur la vitesse du moteur aux capacités de commutation des MOSFET, ces composants fonctionnent ensemble pour garantir un fonctionnement fluide et efficace.
Il convient de noter que les progrès de la technologie ESC, tels que les ESC 4-en-1 intégrés, ont permis l'intégration de plusieurs ESC sur un seul PCB. Cette intégration permet d'obtenir une solution plus compacte et plus rentable, car les composants partagés, tels que le MCU et les condensateurs de filtrage, peuvent être utilisés sur plusieurs ESC.
En vous familiarisant avec les composants et leurs fonctions , vous pouvez acquérir une compréhension plus approfondie des ESC et prendre des décisions plus éclairées lors de leur sélection et de leur optimisation pour votre drone FPV.
