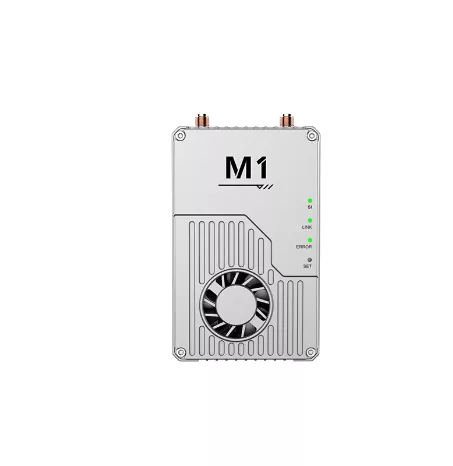

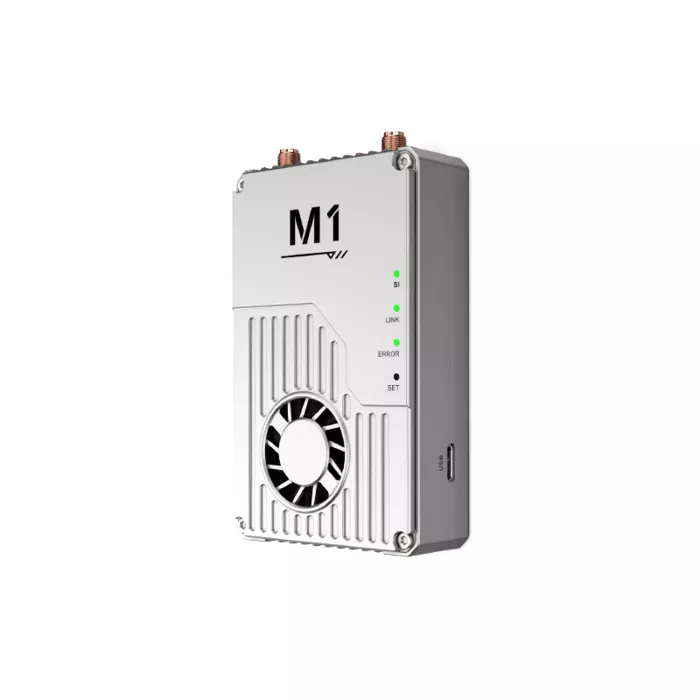

CHINOWING M1 मेष वीडियो लिंक, LTE 2x2 MIMO, 15-20 किमी LOS, 100MBPS, 600MHz/1.4GHz, ईथरनेट & सीरियल गेटवे

अवलोकन

CHINOWING M1 एक मेष वीडियो लिंक है जिसे LTE पर ब्रॉडबैंड मेष नेटवर्किंग के लिए डिज़ाइन किया गया है। OFDM और 2x2MIMO का उपयोग करते हुए, यह वीडियो, डेटा और नियंत्रण के लिए एक उच्च-प्रदर्शन वायरलेस डिजिटल लिंक बनाता है। CA मोड सक्षम होने पर, कोड स्ट्रीम 100MBPS तक पहुँच जाती है। यह यूनिट 10/100 ईथरनेट और एक सीरियल गेटवे को एकीकृत करती है, जो जुड़े उपकरणों के लिए विश्वसनीय वायरलेस ईथरनेट ब्रिज और गेटवे सेवाएँ प्रदान करती है। कॉम्पैक्ट निर्माण और विस्तृत पावर इनपुट तैनाती को औद्योगिक और उपभोक्ता परिदृश्यों में लचीला बनाते हैं।

मुख्य विशेषताएँ

• ब्रॉडबैंड डेटा ट्रांसमिशन के लिए LTE-आधारित MESH नेटवर्किंग
• स्थिर, उच्च-थ्रूपुट लिंक के लिए OFDM और 2x2MIMO
• CA मोड में 100MBPS तक कोड स्ट्रीम
• मेश नेटवर्क 32 उपकरणों तक का समर्थन करता है
• लंबी दूरी का ट्रांसमिशन: 15-20 किमी (LOS, पॉइंट-टू-पॉइंट)

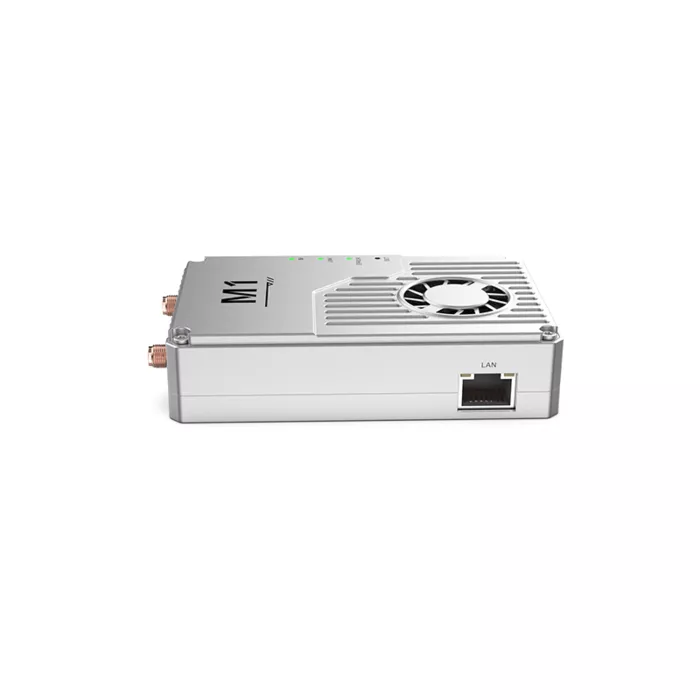

• एकीकृत 10/100 ईथरनेट ब्रिज और सीरियल गेटवे (TTL/RS232 वैकल्पिक)
• डुअल-बैंड विकल्प: 600MHz (566-678MHz) और 1.4GHz (1427.9-1467.9MHz); 1.4G मानक&
• कम वीडियो विलंबता: <300ms

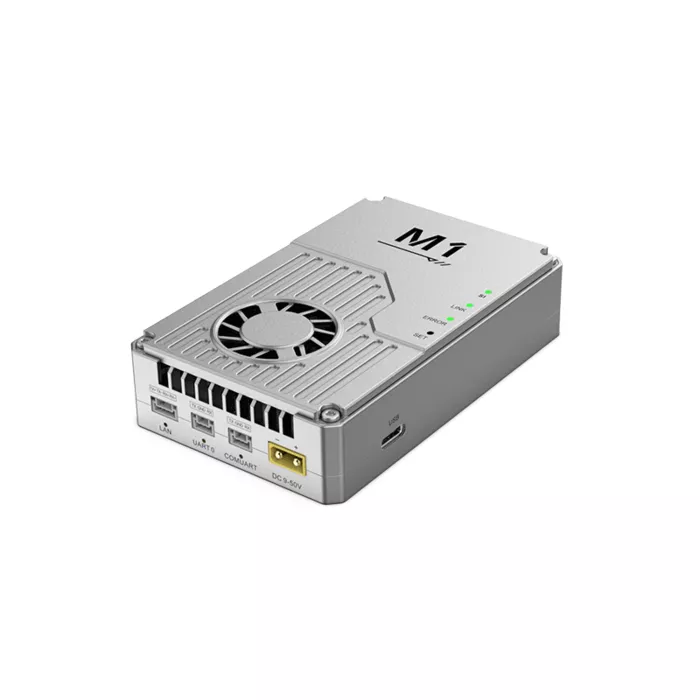

• लचीला पावर: DC9-50V XT30 के माध्यम से; 3-12S बैटरी
• संक्षिप्त और हल्का: 80mm*56mm*20mm, 155g (एंटीना को छोड़कर)

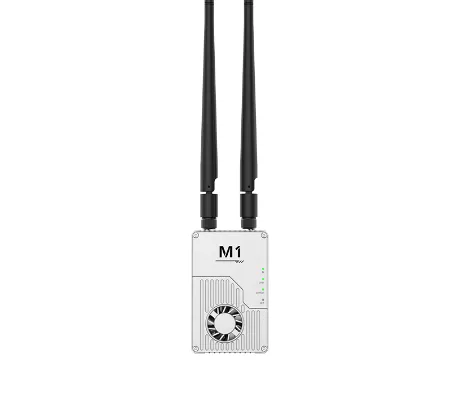

• एंटीना विकल्प: 2-4dBi रॉड एंटीना; 8-12dBi फाइबरग्लास एंटीना (वैकल्पिक)

विशेषताएँ

अनुप्रयोग

• 3-इन-1 डेटा लिंक ट्रांसमिशन: एक साथ रिमोट कंट्रोल सिग्नल, डिजिटल डेटा, और इमेज सिग्नल
• IP उपकरणों के लिए लंबी दूरी का वायरलेस ईथरनेट ब्रिज
• कम लेटेंसी वीडियो बैकहॉल के साथ टेलीमेट्री और नियंत्रण
