DarwinFPV HULK 45A 3-6S AIO फ्लाइट कंट्रोलर ESC साथ F411, SX1281 2.4GHz SPI RX, IP67
DarwinFPV HULK 45A 3-6S AIO फ्लाइट कंट्रोलर ESC साथ F411, SX1281 2.4GHz SPI RX, IP67
DarwinFPV
पिकअप उपलब्धता लोड नहीं की जा सकी
अवलोकन

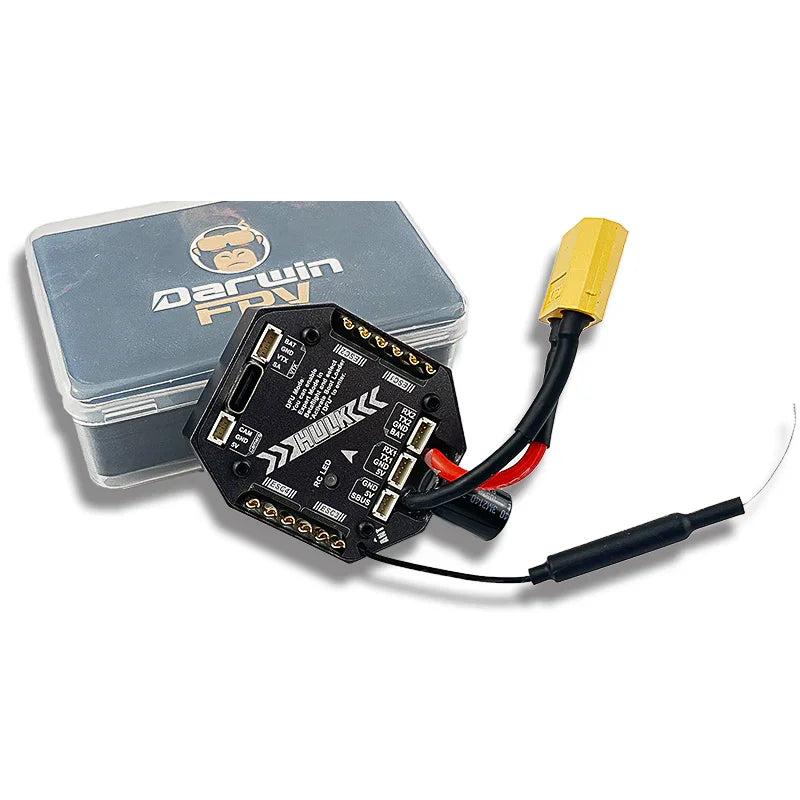

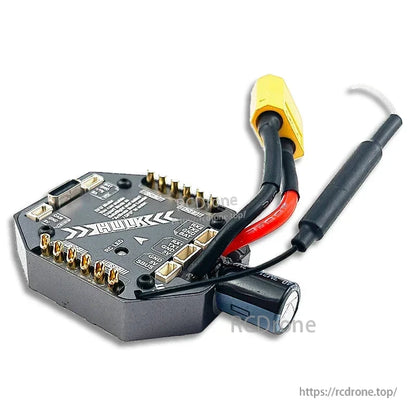

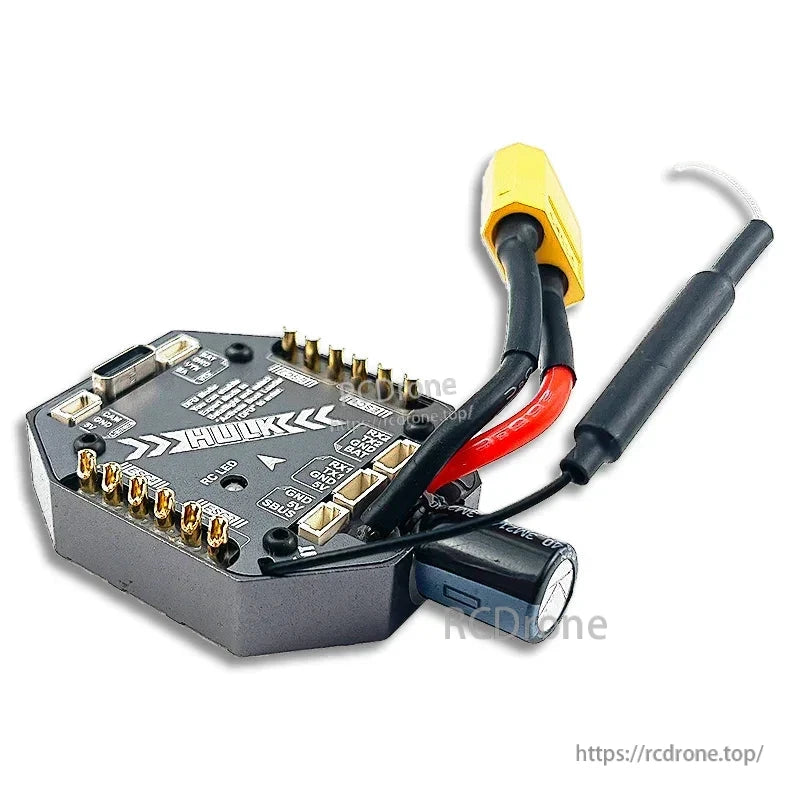

DarwinFPV HULK 45A 3-6S AIO एक AIO उड़ान नियंत्रक/ESC है जिसमें एक एकीकृत SPI रिसीवर है, जिसे HULK Waterproof Cinematic FPV Drone के लिए डिफ़ॉल्ट AIO के रूप में डिज़ाइन किया गया है और यह FPVCYCLE TOOTHFAIRY 2 फ्रेम के लिए भी उपयुक्त है। इसमें एक F411 FC, एक 45A ESC, और एक 2.4GHz SPI रिसीवर शामिल है, और इसे 4–5 इंच के क्वाडकॉप्टर के लिए अनुशंसित किया गया है। बोर्ड एक एल्यूमीनियम मिश्र धातु पॉटिंग प्रक्रिया का उपयोग करता है जिसमें IP67 सुरक्षा होती है जो जलरोधक और धूलरोधक प्रदर्शन के लिए है।
मुख्य विशेषताएँ

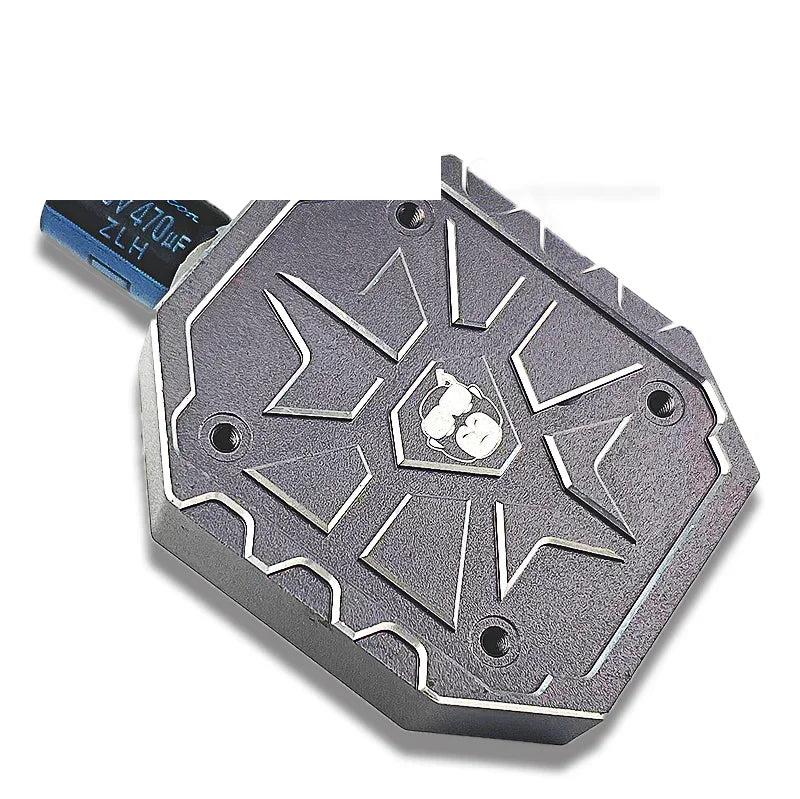

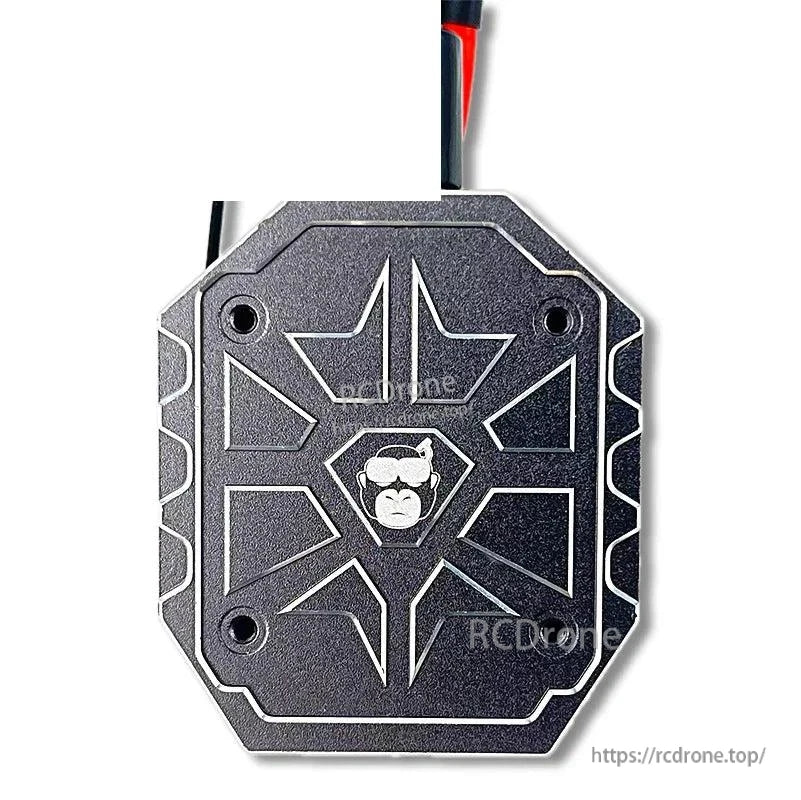

- उच्च तापीय चालकता सिलिका जेल के साथ एल्यूमीनियम मिश्र धातु पॉटेड डिज़ाइन गर्मी अपव्यय और पर्यावरणीय सुरक्षा (IP67) के लिए।
- निर्मित F411 उड़ान नियंत्रक + 3–6S 45A ESC + 2.4GHz SPI रिसीवर (RF चिप: SX1281)।
- प्रत्येक इंटरफेस पर शॉर्ट-सर्किट सुरक्षा; यदि एक इंटरफेस सुरक्षित है, तो अन्य इंटरफेस सामान्य रूप से काम कर सकते हैं।

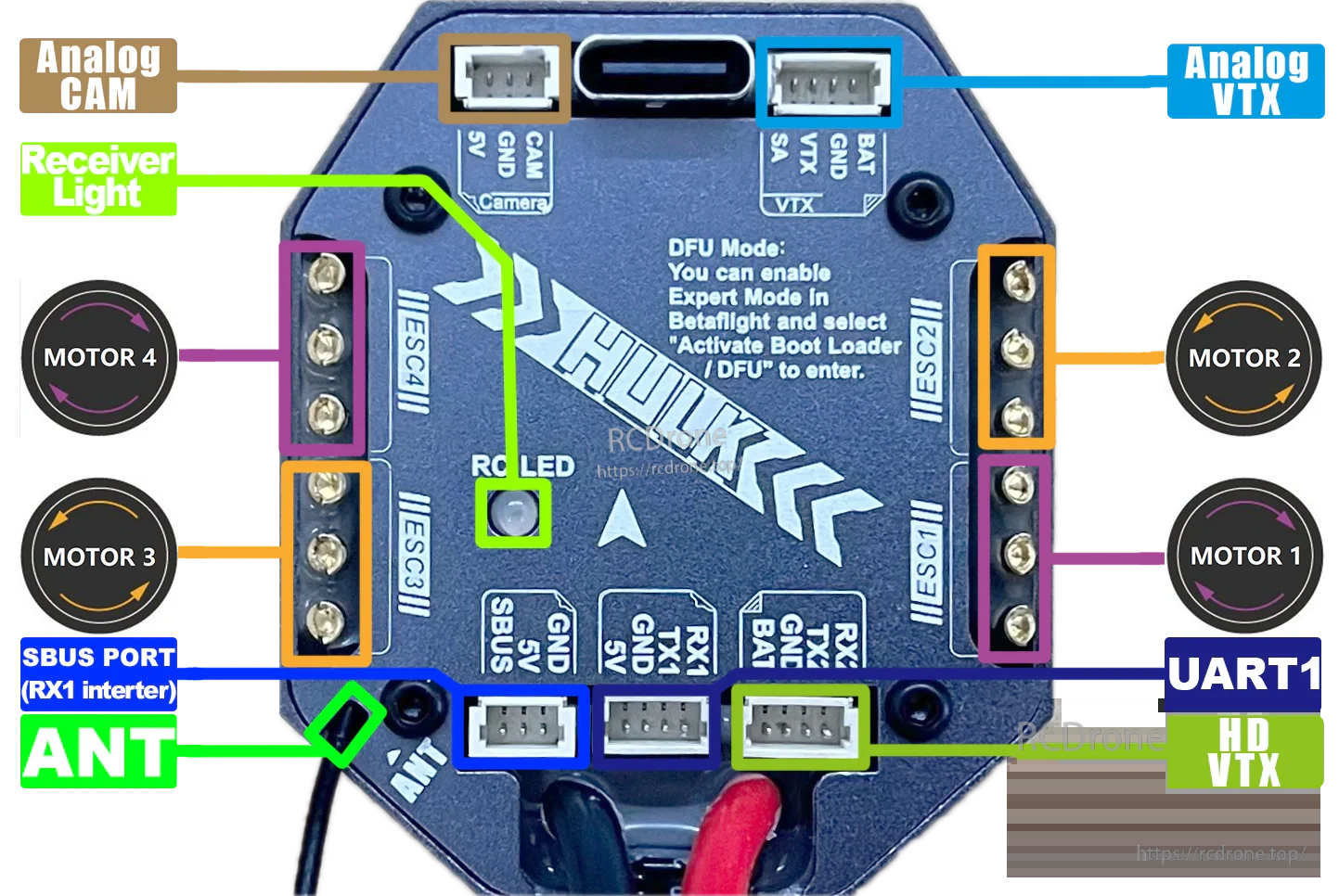

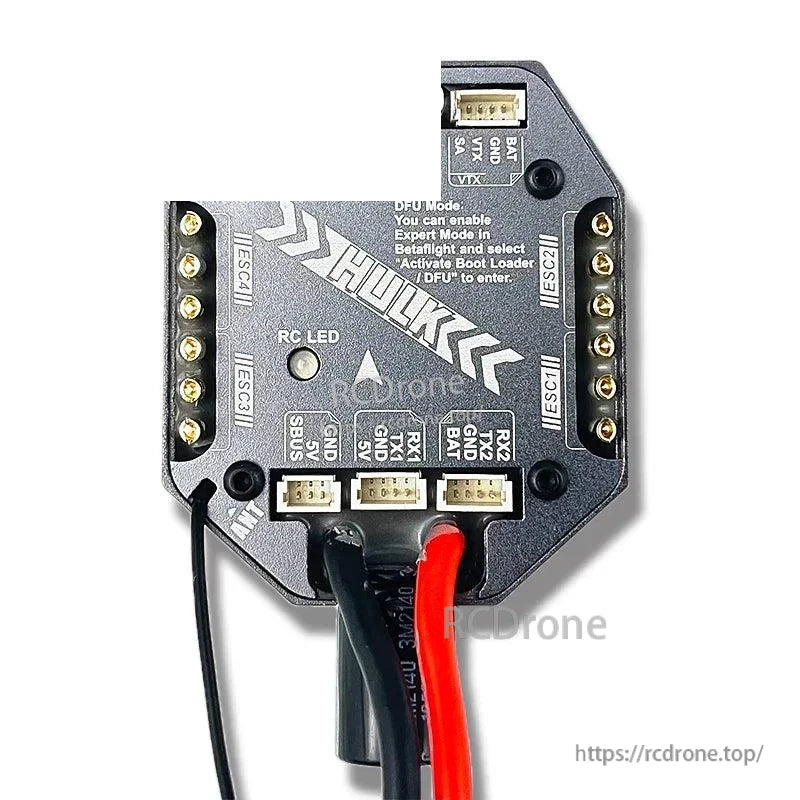

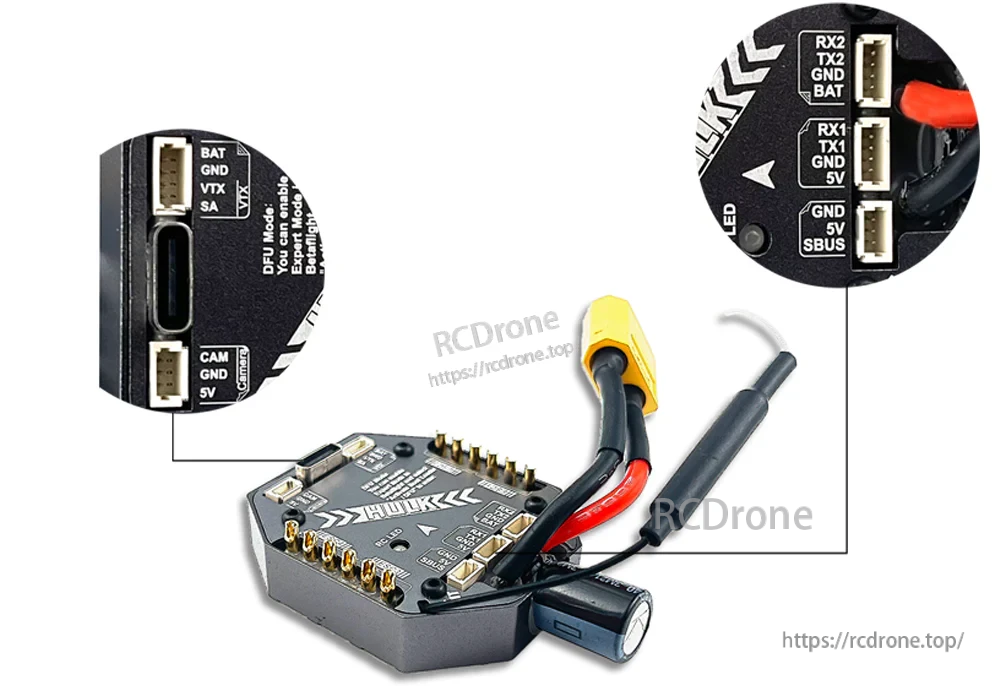

- एनालॉग कैमरा, एनालॉग VTX (SA/SmartAudio पिन के साथ), CADDX VISTA KIT एयर टर्मिनल (HD VTX), SBUS पोर्ट, और UART1 के लिए प्लग-एंड-प्ले इंटरफेस आरक्षित हैं।
- बोर्ड पर DFU मोड नोट: Betaflight में एक्सपर्ट मोड सक्षम करें और “Boot Loader / DFU सक्रिय करें” का चयन करें।
विशेषताएँ
| FC MCU | STM32F411CEU6 (100MHz) |
| ESC MCU | EFM8BB21F16G |
| IMU | MPU6500 |
| OSD | Betaflight OSD AT7456E |
| इनपुट वोल्टेज | 3-6S LiPo |
| निरंतर करंट | 45A |
| अधिकतम करंट (5 सेकंड) | 55A |
| RF चिप | SX1281 (2.4GHz) |
| फर्मवेयर लक्ष्य | Betaflight__DARWINF4SX1280 |
| ESC लक्ष्य | J_H_40 |
| बीईसी आउटपुट | 5V/0.5A x 3 & BAT/0.75A x 2 |
| पोर्ट संसाधन | 2x Uarts (1, 2); 1x SOFTSERIAL (VTX के लिए आवेदन करें); 1x SBUS (RX1 इन्वर्टर) |
| आकार | L46.2mm x W39. 5mm x H10mm |
| माउंटिंग होल | 25.5mm x 25.5mm (M2) |
| वजन | 41.5g |
फर्मवेयर नोट्स & सावधानियाँ
- समुद्री जल अत्यधिक संक्षारक है; समुद्री जल में उपयोग की सिफारिश नहीं की जाती है। यदि यह समुद्री जल के संपर्क में आता है, तो ताजे पानी से धो लें और तुरंत सुखा लें।
- 3–6S बैटरी इनपुट का समर्थन करता है। बैटरी की ध्रुवता को उलटें नहीं, अन्यथा बोर्ड क्षतिग्रस्त हो सकता है।
- एआईओ प्राप्त करने के बाद, यह सुनिश्चित करने के लिए बेटाफ्लाइट से कनेक्ट करें कि जिरोस्कोप और एक्सेलेरोमीटर का पता लगाया गया है और जिरो एटीट्यूड सामान्य है।
- बेटाफ्लाइट में मोटर दिशा का परीक्षण करते समय, चोट या क्षति के जोखिम को कम करने के लिए प्रोपेलर हटा दें।
- बेटाफ्लाइट 4.3 फर्मवेयर ELRS 2.0 का समर्थन करता है। ELRS 3.0 के लिए, बेटाफ्लाइट 4.4 में अपग्रेड की आवश्यकता हो सकती है; विकास फर्मवेयर अज्ञात समस्याएँ उत्पन्न कर सकता है। अपडेटेड फर्मवेयर का नाम BETAFPVF4SX1280 है, और अपडेट करने के बाद पिछले CLI का उपयोग नहीं किया जा सकता है।
क्या शामिल है
- 1 x HULK AIO
- 5 x स्पेयर केबल
- 7 x स्क्रू
- 3 x टाइप-C रबर स्टॉपर
- 7 x SH1.0 सॉकेट प्लग
- 1 x स्टिकर
वायरिंग, सेटअप, या फर्मवेयर प्रश्नों के लिए, संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/ .
अनुप्रयोग
- 4–5 इंच FPV क्वाडकॉप्टर
- HULK वाटरप्रूफ सिनेमा FPV ड्रोन निर्माण और मरम्मत
- FPVCYCLE TOOTHFAIRY 2 फ्रेम का उपयोग करके निर्माण
- एनालॉग FPV (कैमरा + VTX) या HD VTX एकीकरण आरक्षित इंटरफेस के माध्यम से
विवरण

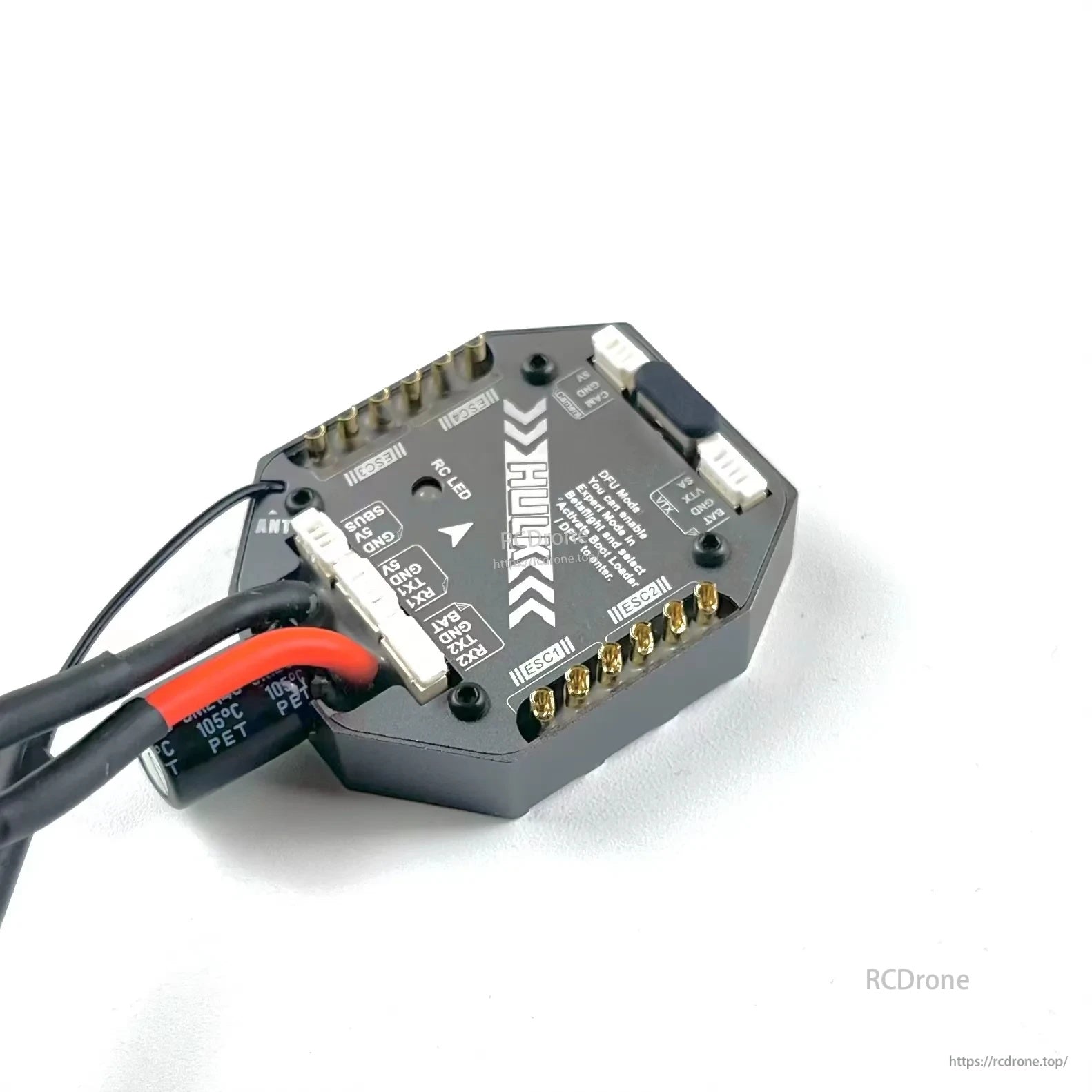

DarwinFPV HULK 45A 3–6S AIO एक F411 उड़ान नियंत्रक, 45A ESC, और एकीकृत 2.4GHz SPI रिसीवर को एक पॉटेड, वाटरप्रूफ-तैयार डिज़ाइन में जोड़ता है।
कई प्लग-एंड-प्ले पोर्ट एनालॉग कैमरा/VTX, SBUS, और UART उपकरणों को बिना जटिल सोल्डरिंग लेआउट के आसानी से कनेक्ट करना आसान बनाते हैं।

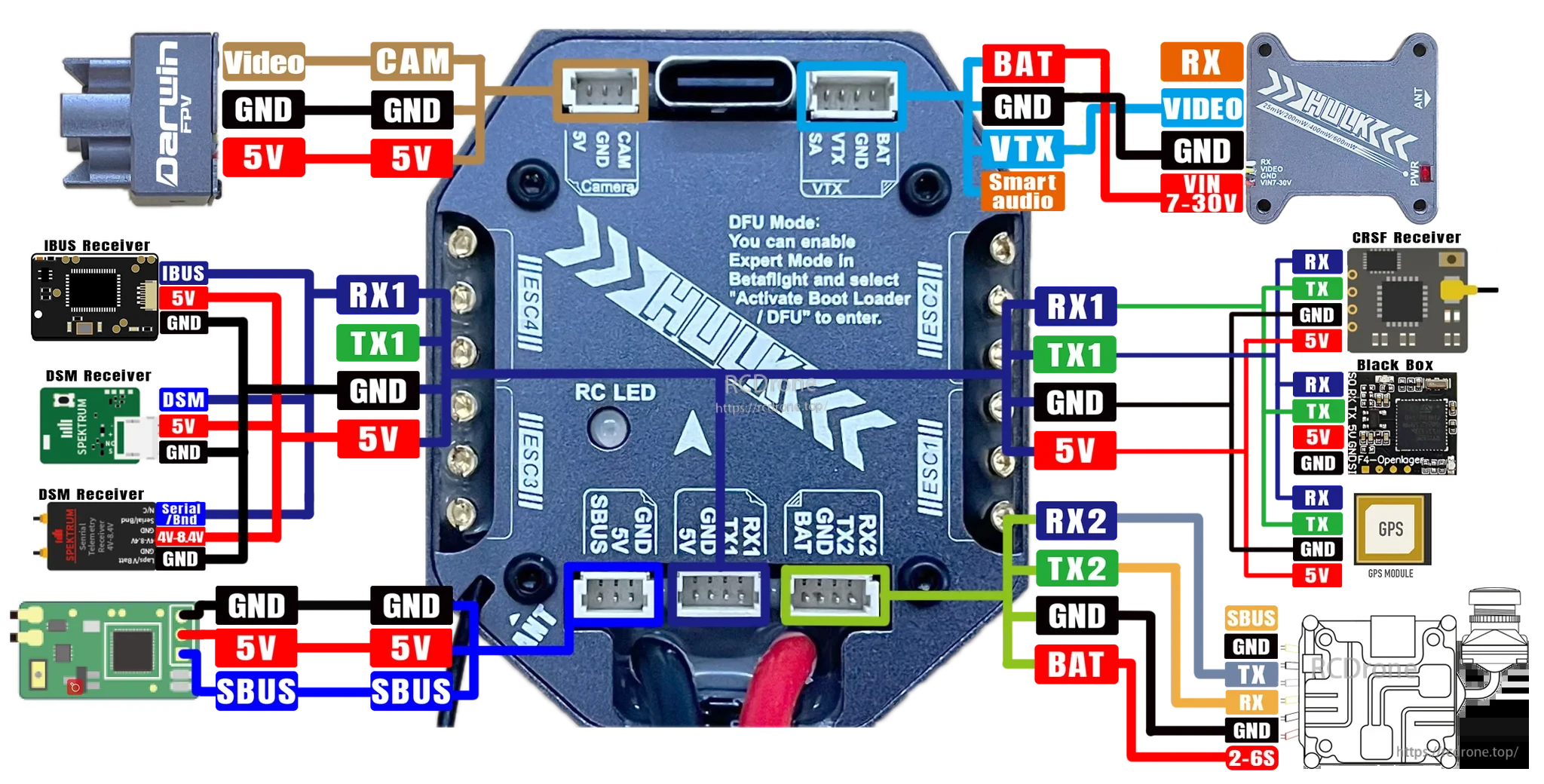

एनालॉग या HD VTX निर्माण के लिए पावर, वीडियो, और नियंत्रण संकेतों को साफ-सुथरे तरीके से रूट करने के लिए लेबल किए गए पिन समूहों का उपयोग करें।
