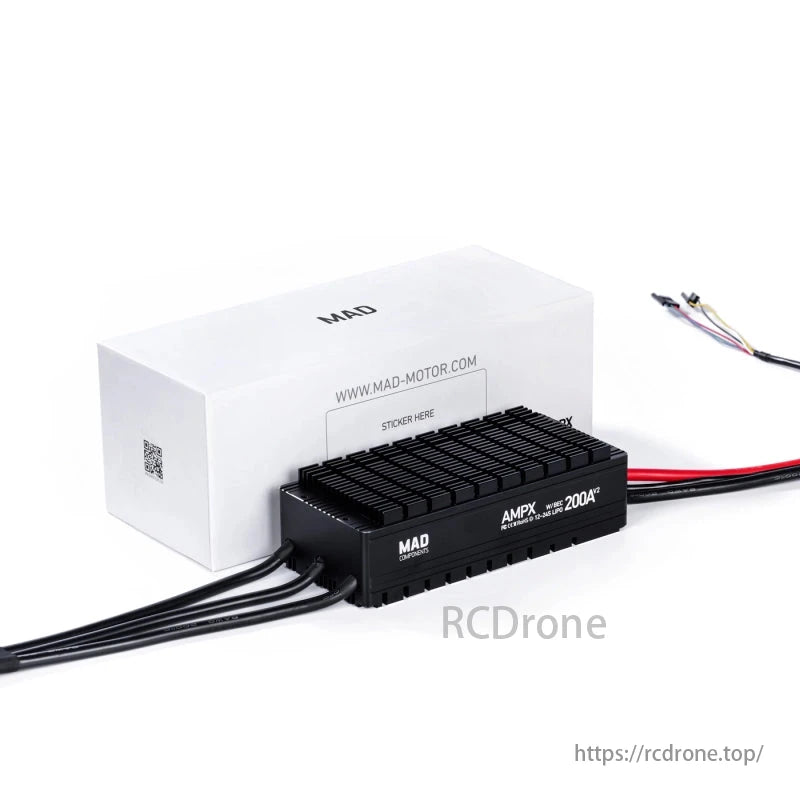

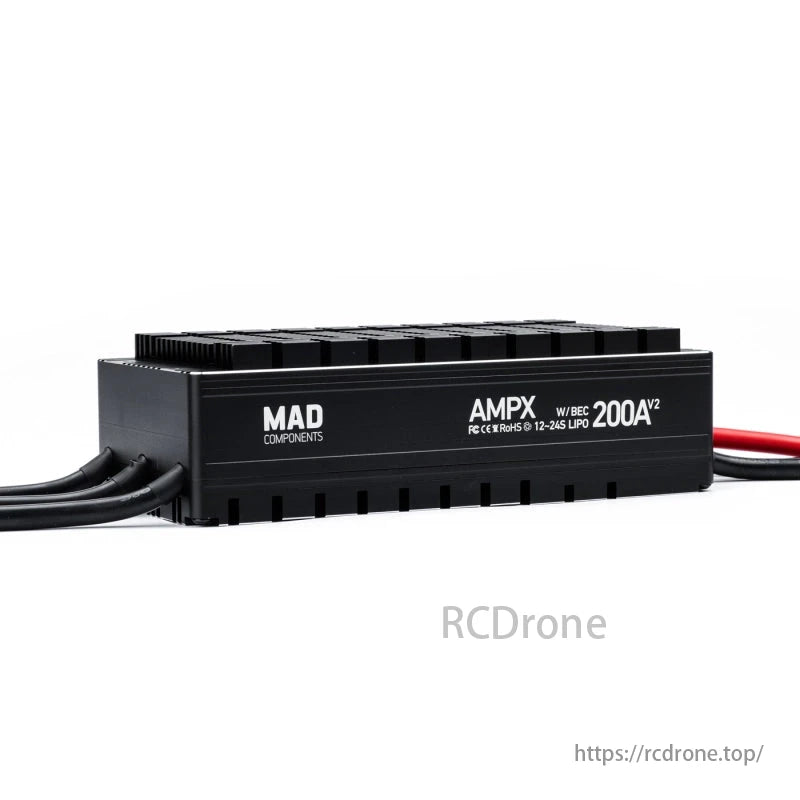

मैड ampx 200A (12-24S) एचवी ड्रोन ईएससी

अवलोकन

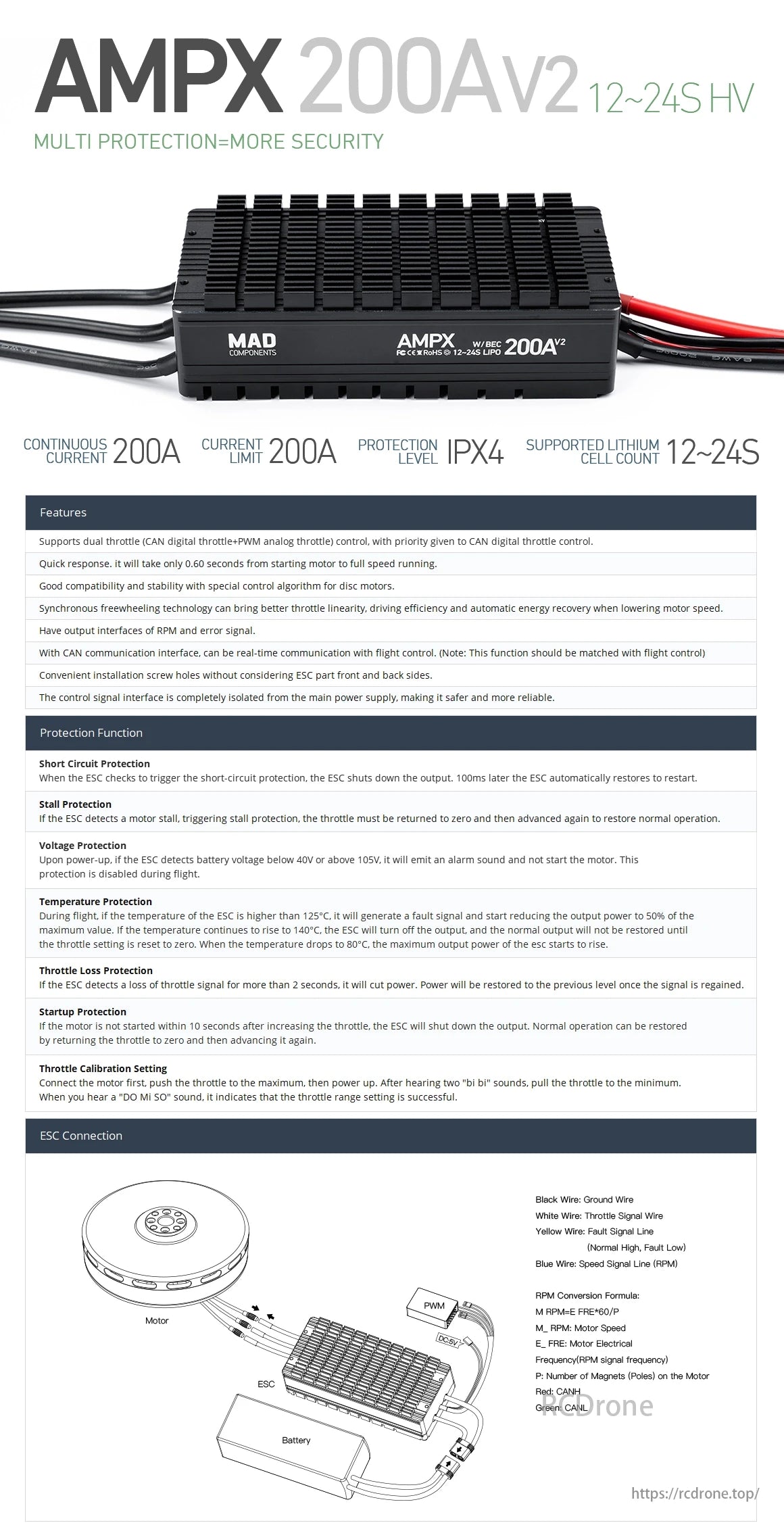

MAD AMPX 200A (12–24S) HV ड्रोन ESC एक उच्च-प्रदर्शन इलेक्ट्रॉनिक गति नियंत्रक है जिसे भारी-भरकम ड्रोन, इलेक्ट्रिक एयरक्राफ्ट और अन्य मांग वाले पावर सिस्टम के लिए डिज़ाइन किया गया है। 12S से 24S (लगभग 40V से 100V) तक की अल्ट्रा-वाइड इनपुट रेंज का समर्थन करते हुए और 200A का निरंतर करंट देते हुए, यह उच्च-लोड स्थितियों में स्थिर, विश्वसनीय पावर नियंत्रण प्रदान करता है। कई सुरक्षा सुविधाएँ सिस्टम की सुरक्षा करती हैं, जिससे बढ़ी हुई सुरक्षा और दक्षता सुनिश्चित होती है।

---

प्रमुख विशेषताऐं

• विस्तृत वोल्टेज रेंज: विविध उच्च-शक्ति अनुप्रयोगों के लिए 12–24S LiPo बैटरी पैक (40V–100V) के साथ संगत।
• उच्च वर्तमान क्षमता: 200A निरंतर धारा (200A तक भी शिखर) बनाए रखता है, जिससे भारी भार के तहत भी सुचारू संचालन संभव होता है।
• IPX4 सुरक्षा: पानी के छींटों और धूल के प्रति प्रतिरोधी, बाहरी या चुनौतीपूर्ण वातावरण के लिए उपयुक्त।
• व्यापक सुरक्षा उपाय: ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट और शॉर्ट-सर्किट सुरक्षा के साथ-साथ तापमान निगरानी और ओवरहीट सुरक्षा से लैस।
• उन्नत ड्राइव एल्गोरिथ्म: तीव्र स्टार्टअप, मजबूत टॉर्क और सटीक गति विनियमन प्रदान करता है, जिससे बिजली उत्पादन दक्षता में वृद्धि होती है।
• सिग्नल इंटरफ़ेस और नियंत्रण: डिफ़ॉल्ट रूप से मानक PWM इनपुट (50-400 हर्ट्ज) का समर्थन करता है; वास्तविक समय की निगरानी और पैरामीटर ट्यूनिंग के लिए CAN संचार कुछ संस्करणों पर उपलब्ध है।

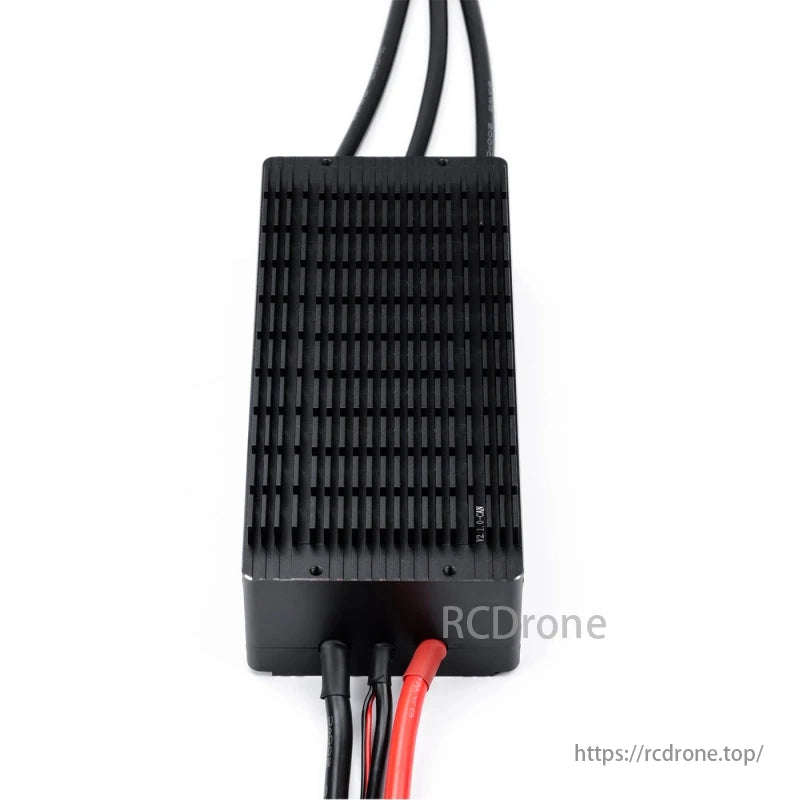

• मजबूत शीतलनधातु आवास और कुशल हीट-सिंक डिजाइन उच्च-शक्ति उत्पादन के दौरान उचित गर्मी अपव्यय सुनिश्चित करते हैं।
• कॉम्पैक्ट और स्थापित करने में आसानमाप लगभग 80 मिमी (लंबाई) × 63 मिमी (चौड़ाई) × 45 मिमी (ऊंचाई), अच्छी तरह से रखे गए माउंटिंग छेद और केबल रूटिंग के साथ।

---

संस्करण जानकारी

• वी1.0: कोई CAN संचार या BEC नहीं। सीधे PWM नियंत्रण सेटअप के लिए आदर्श।
• वी2.0इसमें CAN संचार और एक अंतर्निहित BEC शामिल है, जो अधिक उन्नत नियंत्रण और बिजली वितरण को सक्षम बनाता है।
• वी3.0इलेक्ट्रिक पैरामोटर्स और अन्य अल्ट्रा-हाई-पावर अनुप्रयोगों के लिए अनुकूलित, जटिल उड़ान नियंत्रण आवश्यकताओं के लिए CAN संचार की सुविधा।

---

अनुशंसित मोटर संगतता
m50c35 pro EEE 35kv मोटर और अन्य उच्च-टोक़, कम-kV मोटरों के साथ असाधारण रूप से अच्छी तरह से काम करता है। भारी-भार या विस्तारित-उड़ान परिदृश्यों के लिए आदर्श जो लगातार, कुशल बिजली उत्पादन की मांग करते हैं।

---

तकनीकी निर्देश

पैरामीटर	विवरण
नमूना	पागल एएमपीएक्स 200ए एचवी ईएससी
समर्थित LiPo सेल गणना	12–24एस
इनपुट वोल्टेज रेंज	~40V से 100V
सतत धारा	200ए
शिखर धारा	200ए
सुरक्षा स्तर	आईपीएक्स4
इनपुट सिग्नल	मानक PWM (50–400 हर्ट्ज), CAN वैकल्पिक (संस्करण-निर्भर)
बीईसी आउटपुट	V2.0 में शामिल (V1.0 में नहीं)
आयाम (लम्बाई × चौड़ाई × ऊँचाई)	80 मिमी × 63 मिमी × 45 मिमी
सिग्नल केबल की लंबाई	400 मिमी
मुख्य सुरक्षा विशेषताएँ	अधिक धारा, शॉर्ट सर्किट, अधिक वोल्टेज/कम वोल्टेज, अधिक तापमान

---

स्थापना और उपयोग संबंधी दिशानिर्देश

• बिजली कनेक्शन: सही ध्रुवता और मोटर फेज़ वायरिंग सुनिश्चित करें, और आवश्यक करंट के लिए रेटेड केबल का उपयोग करें। इनपुट वोल्टेज को 40V–100V के भीतर बनाए रखें।
• सिग्नल वायरिंगसिग्नल केबल को फ्लाइट कंट्रोलर या रिसीवर (PWM) या CAN बस (V2.0 या V3.0) से कनेक्ट करें। यदि BEC (V2.0) का उपयोग कर रहे हैं, तो संचालित डिवाइस के साथ संगतता सत्यापित करें।
• कूलिंग और माउंटिंग: ESC के चारों ओर पर्याप्त वायु प्रवाह प्रदान करें। स्क्रू का उपयोग करके इसे उपयुक्त सतह पर सुरक्षित करें, और यदि आवश्यक हो तो अतिरिक्त हीट सिंकिंग या थर्मल कम्पाउंड पर विचार करें।
• परीक्षण और रखरखावमोटर की दिशा, RPM, तापमान और सुरक्षा तंत्र की जांच करने के लिए कम लोड परीक्षण से शुरुआत करें। धीरे-धीरे लोड बढ़ाएँ और समय-समय पर सभी कनेक्शन और घटकों का निरीक्षण करें।

---

सामान्य समस्याएं और समस्या निवारण

• मोटर चालू नहीं हो पातीबैटरी वोल्टेज, वायरिंग ध्रुवता, तथा उड़ान नियंत्रक या रिसीवर से सिग्नल आउटपुट की पुष्टि करें।
• मोटर कंपन या हकलाना: मोटर वायरिंग अनुक्रम, चरण संरेखण, और उड़ान नियंत्रक मोटर मैपिंग की जाँच करें।
• मोटर का अधिक गर्म होना या बंद हो जाना: यदि अत्यधिक गर्मी से सुरक्षा ट्रिगर होती है तो लोड कम करें या कूलिंग में सुधार करें। पुष्टि करें कि मोटर/प्रोपेलर कॉन्फ़िगरेशन अनुप्रयोग के लिए उपयुक्त है।
• कम वोल्टेज अलार्मसुनिश्चित करें कि बैटरी में पर्याप्त क्षमता और डिस्चार्ज रेटिंग है, और यदि आवश्यक हो तो उसे रिचार्ज करें या बदलें।

---

सुरक्षा एवं अस्वीकरण

• उच्च शक्ति वाले ड्रोन या इलेक्ट्रिक विमान के लिए स्थानीय कानूनों और नियमों के अनुपालन में परिचालन करें।
• कार्मिकों एवं उपकरणों की सुरक्षा को प्राथमिकता दें; भीड़भाड़ वाले या खतरनाक क्षेत्रों में उड़ान भरने से बचें।
• किसी भी प्रकार के संशोधन या गैर-मूल भागों के उपयोग से अप्रत्याशित जोखिम या क्षति हो सकती है।
• सभी घटकों, स्क्रू और तारों को सुरक्षित रखने के लिए नियमित निरीक्षण करें।

---

लागू परिदृश्य

• व्यावसायिक मल्टीरोटर या फिक्स्ड-विंग ड्रोन को भारी पेलोड क्षमता या विस्तारित उड़ान अवधि की आवश्यकता होती है।

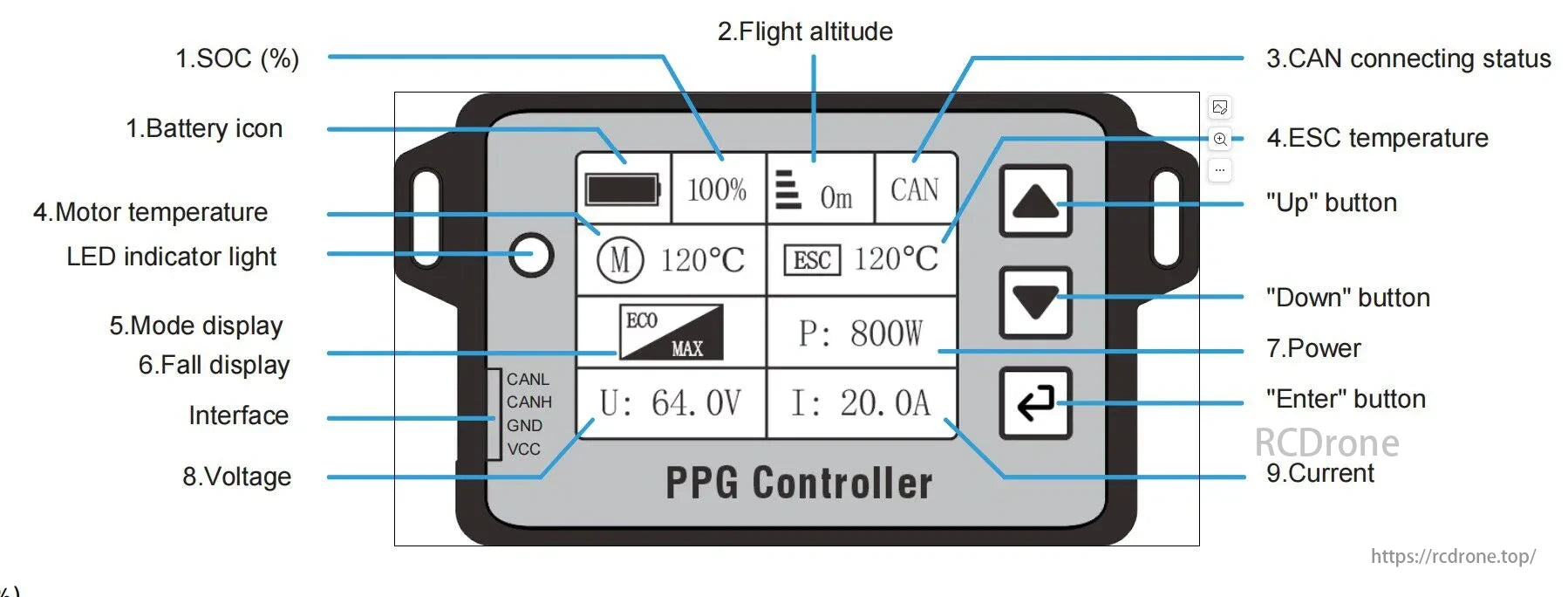

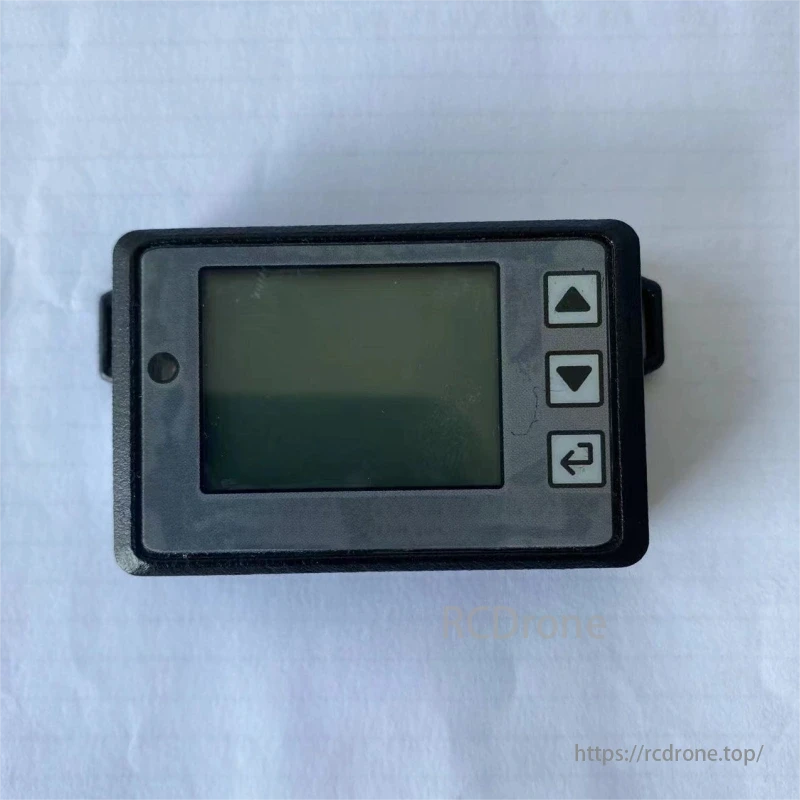

• इलेक्ट्रिक पैरामोटर सिस्टम (V3.0) को CAN-आधारित उन्नत नियंत्रण और सुरक्षा निगरानी की आवश्यकता होती है।
• औद्योगिक रोबोट, एजीवी और विशेष प्रयोजन वाहन जो उच्च वोल्टेज और करंट ड्राइव सिस्टम की मांग करते हैं।
• अन्य उच्च-शक्ति वाले विद्युत प्लेटफार्म जैसे विद्युत सर्फ़बोर्ड और नावें।

---

निष्कर्ष
विस्तृत 12–24S वोल्टेज समर्थन, 200A निरंतर वर्तमान क्षमता, कई सुरक्षा सुविधाएँ, और वैकल्पिक CAN संचार और BEC के साथ, MAD AMPX 200A (12–24S) HV ड्रोन ESC उच्च-शक्ति वाले ड्रोन और इलेक्ट्रिक उड़ान अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है। तीन उपलब्ध संस्करण (V1.0, V2.0, और V3.0) विभिन्न नियंत्रण और बिजली आवश्यकताओं को पूरा करते हैं। जब m50c35 pro EEE 35kv जैसी उच्च-टोक़ मोटर के साथ जोड़ा जाता है, तो यह मांग की स्थितियों में मजबूत, कुशल प्रदर्शन प्रदान करता है, जो बिजली, विश्वसनीयता और सुरक्षा चाहने वाले पेशेवर उपयोगकर्ताओं की ज़रूरतों को पूरा करता है।
