अवलोकन
MAD HB40 सीरीज ड्रोन आर्म सेट एक उच्च प्रदर्शन प्रणोदन प्रणाली है जिसे के लिए इंजीनियर किया गया है वीटीओएल, मल्टी-रोटर और हेवी-लिफ्ट ड्रोन. के साथ डिज़ाइन किया गया शक्तिशाली M50C35 EEE V2.0 मोटर, SineSic Pro 80ए ईएससी, और कई प्रोपेलर कॉन्फ़िगरेशन, यह प्रणाली वितरित करती है असाधारण जोर, दक्षता और स्थायित्व. एक अनुशंसित के साथ 40 किग्रा का निरंतर जोर और एक शिखर जोर 90.6किग्रायह प्रणोदन सेट हवाई अनुप्रयोगों की मांग के लिए आदर्श है, जिसमें शामिल हैं कार्गो परिवहन, औद्योगिक निरीक्षण और लंबी अवधि के यूएवी मिशन.
प्रमुख विशेषताऐं
- उच्च-थ्रस्ट मोटर: पागल M50C35 ईईई V2.0, तक पहुंचाना 90.6 किग्रा अधिकतम थ्रस्ट एक साथ अनुकूलित 9KV RPM/V रेटिंग.
- कुशल ईएससी: सिनेसिक प्रो 80A साथ IP67-रेटेड वॉटरप्रूफिंग और 16KW पावर आउटपुट (150V-435V).
- अनुकूलन योग्य प्रोपेलर विकल्प: से चुनें चार अलग-अलग प्रोपेलर आकार मिशन आवश्यकताओं के अनुरूप:
- सीबी2 57x19 इंच (1447.8 × 482.6 मिमी, 790 ग्राम)
- सीबी2 60x19 इंच (1524 × 482.6 मिमी, 810 ग्राम)
- सीबी2 64x20 इंच (1625.6 × 508 मिमी, 885 ग्राम)
- फ्लक्सर 63x22 इंच (1600.2 × 558.8 मिमी, 1083 ग्राम)
- टिकाऊ और हल्के वजन का निर्माण: उच्च गुणवत्ता विमानन ग्रेड एल्यूमीनियम और कार्बन फाइबर सुनिश्चित करना स्थिरता, स्थायित्व और दक्षता.
- VTOL और हेवी-लिफ्ट अनुप्रयोगों के लिए अनुकूलित: रूपरेखा तयार करी मल्टी-रोटर ईवीटीओएल यूएवी, पहुंचाना जापानी बीयरिंग के साथ स्थिर घूर्णन, कुशल शक्ति-से-भार अनुपात और गिरने से बचाव के गुण.
- विस्तृत वोल्टेज रेंज: एक के भीतर कुशलतापूर्वक संचालित होता है 100-600V इनपुट वोल्टेज श्रेणी।
तकनीकी निर्देश
मोटर डेटा
पैरामीटर | विनिर्देश |
---|---|
नमूना | मैड M50C35 EEE V2.0 |
केवी रेटिंग | 9 के.वी. |
आकार | डी:191 × 94 मिमी |
आंतरिक प्रतिरोध | 174.5 एमΩ |
नो लोड करंट | 0.92ए / 30वी |
वज़न | 4200 ग्राम |
अधिकतम वर्तमान | 55.5 ए |
अधिकतम शक्ति | 19770 डब्ल्यू |
अनुशंसित निरंतर जोर | 40 किलो |
अधिकतम जोर | 90.6 किलोग्राम |
वोल्टेज | 354वी-400वी |
शाफ्ट व्यास | 25 मिमी |
ईएससी डेटा
पैरामीटर | विनिर्देश |
---|---|
नमूना | सिनेसिक प्रो 80A 16KW |
वोल्टेज रेंज | 150वी-435वी |
आकार | 197.0 × 88.0 × 59.5 मिमी |
सुरक्षा | IP67 वाटरप्रूफ |
वज़न | 1400 ग्राम |
सतत धारा | 80A (अच्छी शीतलन के तहत) |
तत्काल वर्तमान | 150A (अच्छी शीतलन के तहत) |
अनुशंसित बैटरी | 96-100एस लिपो |
केबल लंबाई (इनपुट) | 690 मिमी (10AWG सिलिकॉन तार) |
केबल लंबाई (आउटपुट) | 600 मिमी (10AWG सिलिकॉन तार) |
सिग्नल केबल | 1250 मिमी (9-कोर पीवीसी लचीला तार) |
प्रोपेलर डेटा
नमूना | आयाम (मिमी) | वज़न | सामग्री | प्रकार |
---|---|---|---|---|
CB2 57X19 मैट | 1447.8 × 482.6 | 790 ग्राम | कार्बन फाइबर + राल | तय |
CB2 60X19 मैट | 1524 × 482.6 | 810 ग्राम | कार्बन फाइबर + राल | तय |
CB2 64X20 मैट | 1625.6 × 508 | 885 ग्राम | कार्बन फाइबर + रेजिन | तय |
फ्लक्सर 63X22 चमकदार | 1600.2 × 558.8 | 1083 ग्राम | कार्बन फाइबर + रेजिन | तय |
अनुप्रयोग
- भारी पेलोड उठाने वाले ड्रोन
- वीटीओएल यूएवी
- कार्गो परिवहन ड्रोन
- निगरानी और औद्योगिक ड्रोन
- हवाई फोटोग्राफी और मानचित्रण
- खोज एवं बचाव यूएवी
MAD HB40 श्रृंखला क्यों चुनें?
✔ उच्च-जोर और दक्षता के लिए अनुकूलित
✔ मिशन अनुकूलनशीलता के लिए मॉड्यूलर प्रोपेलर विकल्प
✔ संक्षारणरोधी सामग्रियों के साथ उच्च स्थायित्व
✔ IP67 रेटिंग के साथ वाटरप्रूफ ESC
✔ स्थायित्व और दीर्घायु के लिए विश्वसनीय जापानी बीयरिंग
विवरण

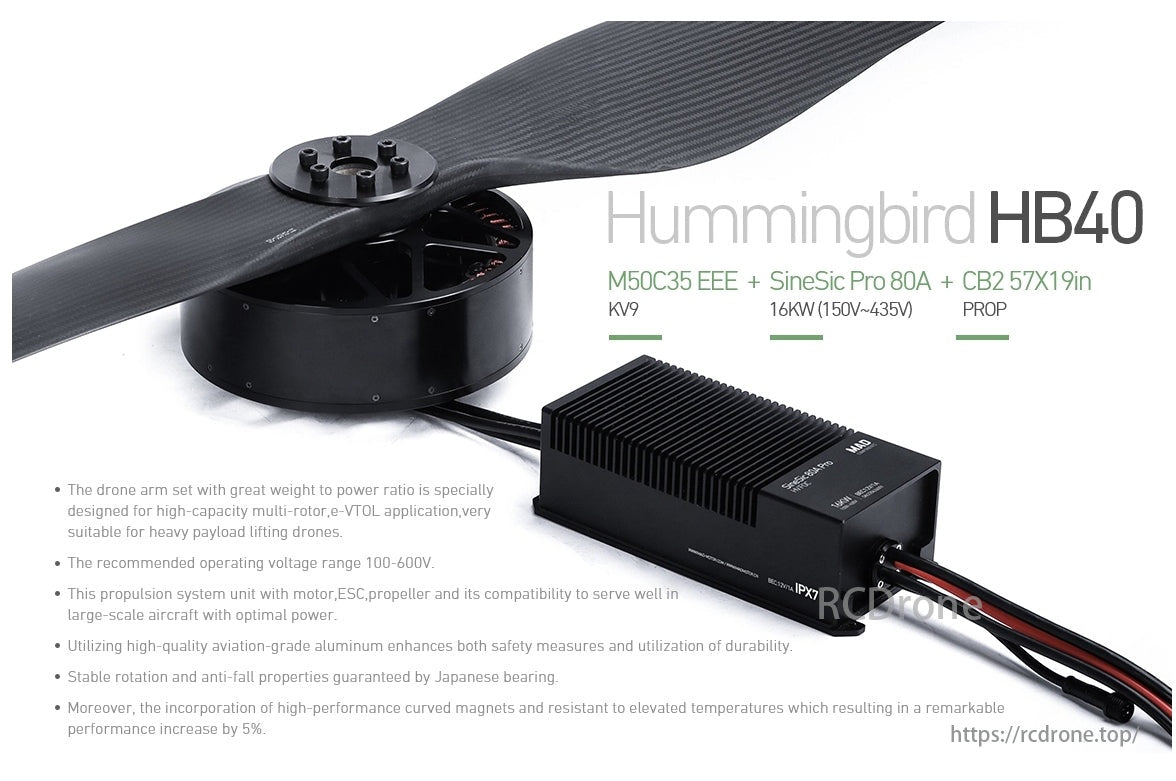

हमिंगबर्ड HB40 ड्रोन आर्म सेट उच्च क्षमता वाले मल्टी-रोटर, eVTOL अनुप्रयोगों के लिए डिज़ाइन किया गया है। भारी पेलोड उठाने वाले ड्रोन के लिए उपयुक्त। अनुशंसित वोल्टेज रेंज 100-600V। उच्च गुणवत्ता वाला एल्युमीनियम सुरक्षा और स्थायित्व को बढ़ाता है। जापानी बियरिंग के साथ स्थिर रोटेशन। उच्च प्रदर्शन वाले मैग्नेट प्रदर्शन को 5% तक बढ़ाते हैं।
CB2 PROP 60x19 MATT और SineSic Pro 80A 16KW के साथ हमिंगबर्ड HB40 मोटर ऑपरेशन ग्राफ़। 400V, 25°C, समुद्र तल पर डेटा। ग्राफ़ में करंट, इनपुट पावर, इलेक्ट्रिकल दक्षता, थ्रस्ट और रोटेशनल स्पीड दिखाई गई है। दक्षता 99% पर चरम पर है, थ्रस्ट 108,000 g/रोटर तक पहुँचता है, और पावर 19,800W तक है।

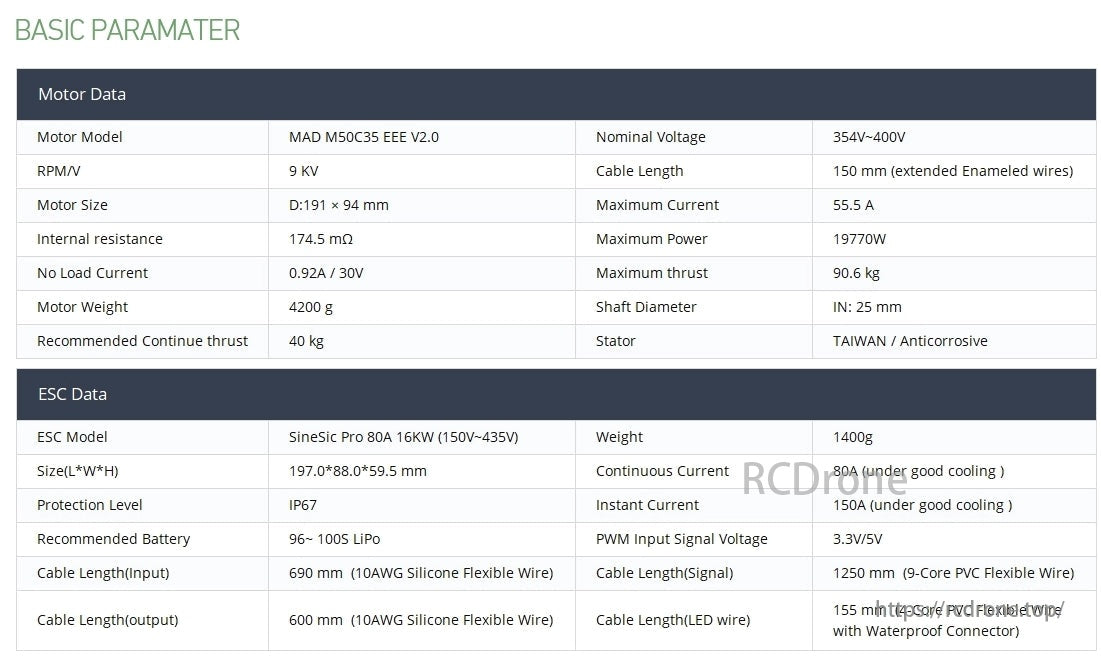

मोटर मॉडल MAD M50C35 EEE V2.0, 9kV, 194.5mm x 94mm आकार, 4200g वजन। नाममात्र वोल्टेज 354V-400V, अधिकतम करंट 55.5A, पावर 19770W, थ्रस्ट 90.6kg। ESC मॉडल SineSic Pro 80A 16KW, IP67 सुरक्षा, 80A निरंतर करंट, 150A तत्काल करंट।

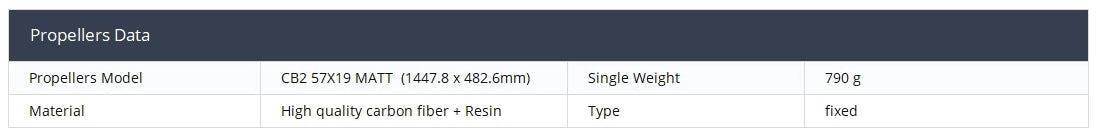

प्रोपेलर डेटा: CB2 57X19 मैट, 1447.8 x 482.6 मिमी, 790 ग्राम वजन, उच्च गुणवत्ता वाले कार्बन फाइबर + राल, निश्चित प्रकार।
मोटर आयाम ड्राइंग में Ø80-M6X6, Ø50-M6X6, Ø32-M4X4, और केबल कनेक्शन बिंदु शामिल हैं।
ESC लाइन अनुक्रम परिभाषा आरेख। आउटपुट U, V, W. GND, LED के साथ ब्लेड पोजिशनिंग/तापमान निगरानी। लाइट बोर्ड कनेक्ट करें। PWM इनपुट, CAN बस कनेक्शन। 12V/1A आउटपुट। लाल V+, काला V-।
प्रोपेलर के आयाम में M6 स्क्रू, 50 मिमी और 25 मिमी व्यास वाले माउंटिंग छेद और एक अनुभागीय एयरफ़ॉइल डिज़ाइन शामिल हैं।
मोटर सेटअप के लिए परीक्षण डेटा में थ्रॉटल, वोल्टेज, करंट, इनपुट/आउटपुट पावर, टॉर्क, RPM, थ्रस्ट और दक्षता मेट्रिक्स शामिल हैं। जैसे-जैसे थ्रॉटल 30% से 100% तक बढ़ता है, वोल्टेज लगभग 353V पर स्थिर रहता है, जबकि करंट, पावर, टॉर्क और थ्रस्ट बढ़ता है। 80% थ्रॉटल पर दक्षता 89% पर चरम पर होती है, फिर थोड़ी कम हो जाती है।
400V पर हमिंगबर्ड HB40 मोटर प्रदर्शन डेटा। 30% से 100% तक थ्रॉटल, वोल्टेज, करंट, इनपुट/आउटपुट पावर, टॉर्क, RPM, थ्रस्ट, दक्षता और विशिष्ट दक्षता दर्शाता है। दक्षता 88.5% पर चरम पर होती है और थ्रॉटल बढ़ने पर विशिष्ट दक्षता घटती है।
