विनिर्देश
ब्रांड नाम: NoEnName_Null
उत्पत्ति: मुख्यभूमि चीन
मॉडल संख्या: Tiny1-C
स्मार्ट होम प्लेटफॉर्म: अन्य
स्मार्ट होम प्लेटफॉर्म: कोई नहीं
अतिरिक्त सुविधाएं :: डिजिटल ज़ूम
प्रभावी फ़्रेम दर:: 25HZ
रिज़ॉल्यूशन:
पैकेजिंग विवरण: ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है।

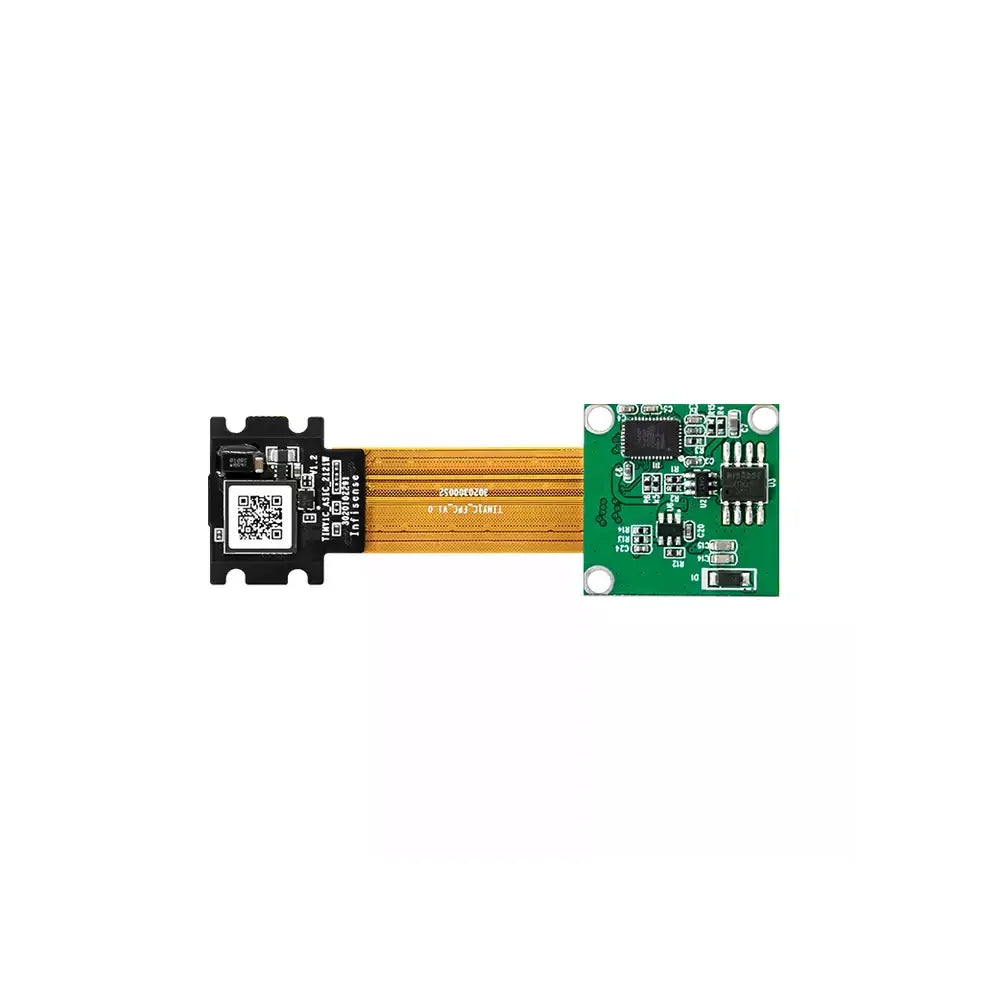

नया आगमन Tiny1-C 25Hz माइक्रो 13*13mm 12um 256*192/160*120 रिज़ॉल्यूशन LWIR अनकूल्ड वॉक्स इन्फ्रारेड थर्मल कैमरा सेंसर मॉड्यूल
उत्पाद विवरण
टिनी1-सी एक लंबी तरंग अवरक्त (8~14μm, LWIR) थर्मल इमेजिंग माइक्रोमॉड्यूल है जो किसी वस्तु के थर्मल विकिरण को छवि और तापमान डेटा में परिवर्तित करने में सक्षम है। कॉम्पैक्टनेस और कम बिजली की खपत की विशेषता के साथ, यह सुरक्षा निगरानी, तापमान माप उपकरण, व्यक्तिगत डिजिटल सहायक (पीडीए), स्मार्ट घरेलू उपकरण और अन्य क्षेत्रों पर लागू होता है।
मुख्य विशेषताएं

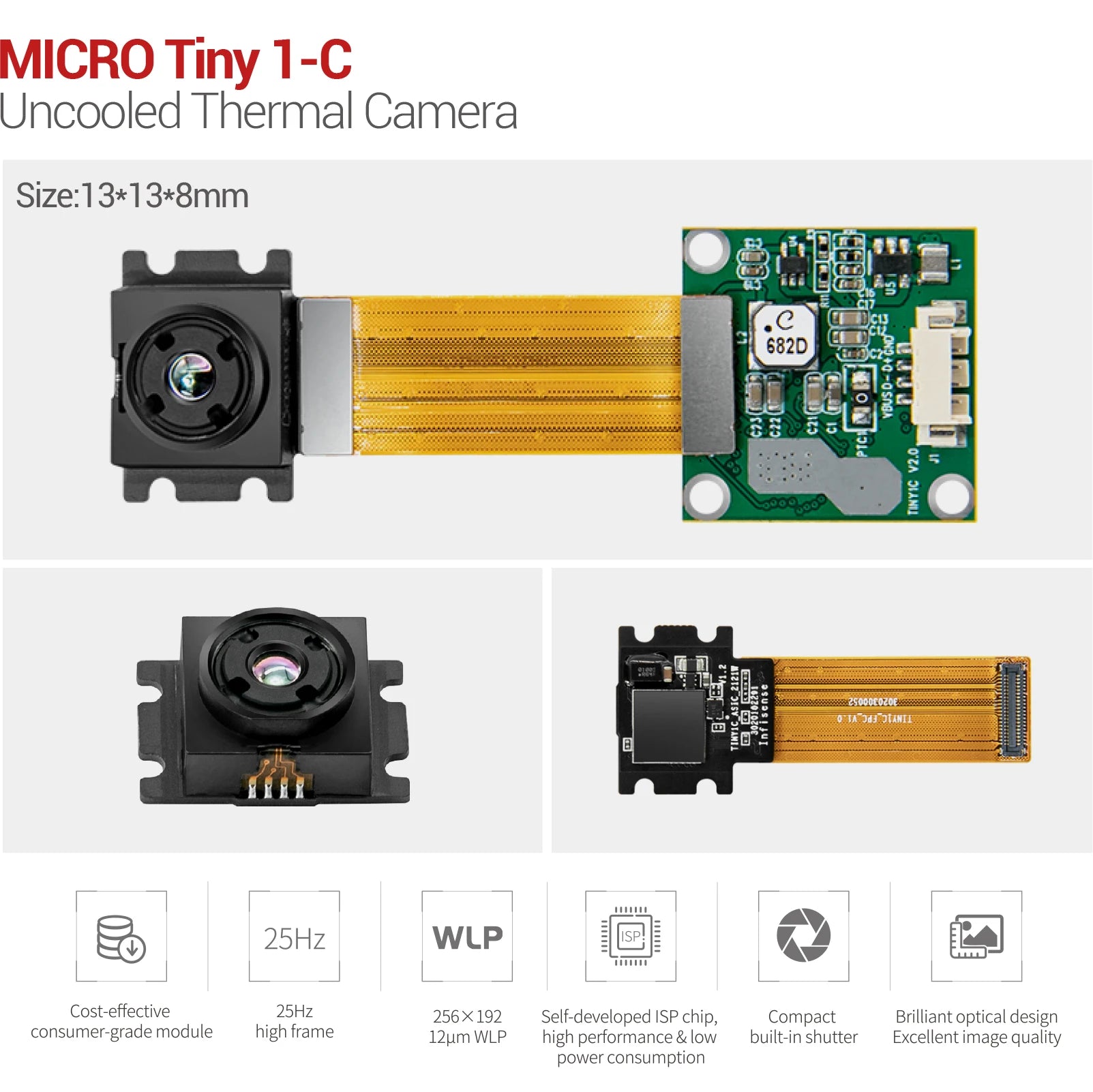

टिनी1-सी माइक्रो अनकूल्ड आईआर कैमरा सेंसर मॉड्यूल की विशेषताएं
कम बिजली की खपत और अच्छे प्रदर्शन का एहसास करने और विकास की कठिनाई को कम करने के लिए स्व-विकसित विशेष इन्फ्रारेड आईएसपी चिप पेश की गई है।
कम बिजली की खपत और अच्छे प्रदर्शन का एहसास करने और विकास की कठिनाई को कम करने के लिए स्व-विकसित विशेष इन्फ्रारेड आईएसपी चिप पेश की गई है।
उपभोक्ता-ग्रेड थर्मल इमेजिंग बाजार पर ध्यान दें।
12μm WLP VOx अनकूल्ड इन्फ्रारेड डिटेक्टर को कोर के रूप में उपयोग किया जाता है, जो दो उपलब्ध रिज़ॉल्यूशन प्रदान करता है: 256×192 और 160×120।
25Hz उच्च फ्रेम दर।

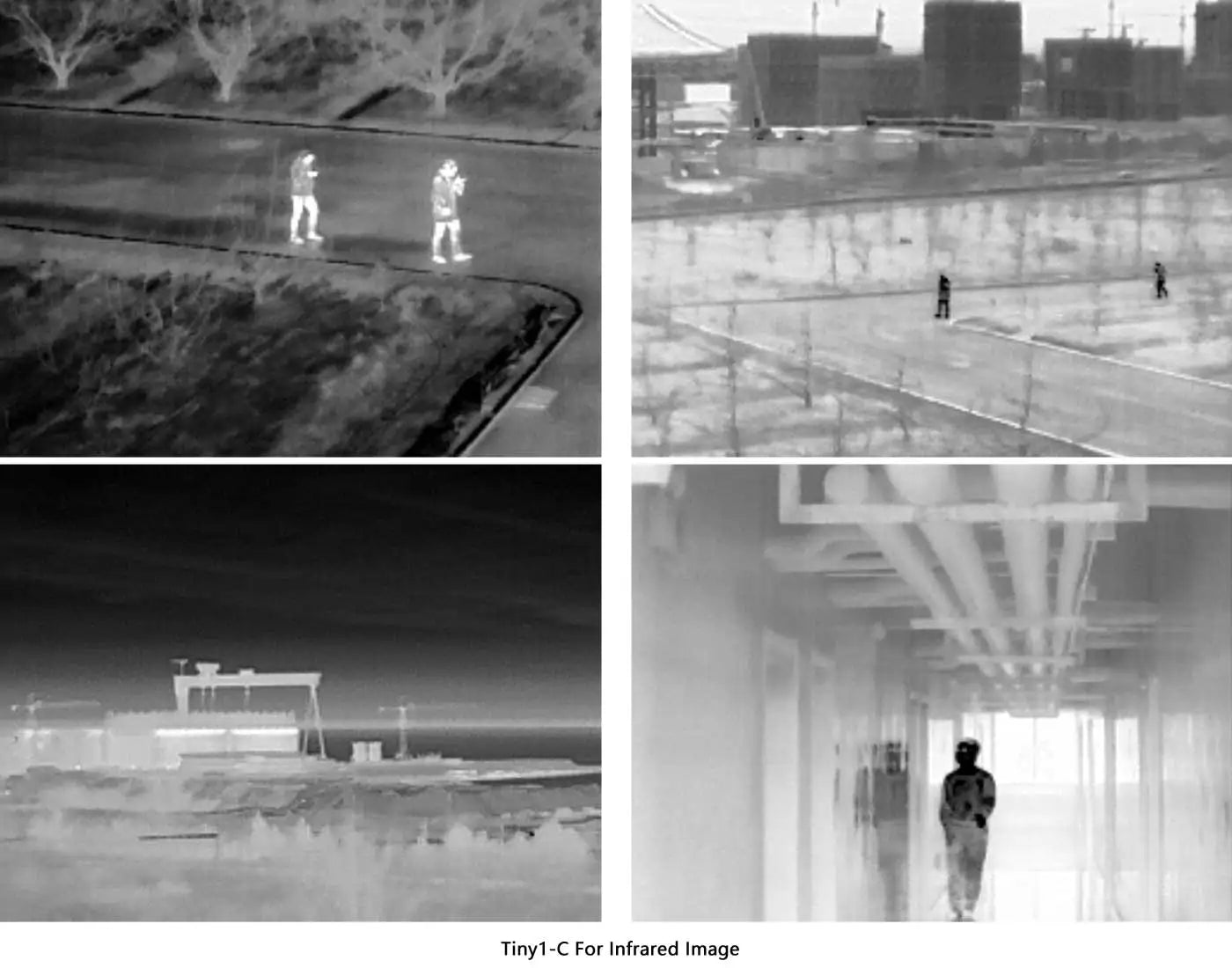

लेंस के उत्कृष्ट ऑप्टिकल डिज़ाइन को उच्च-रिज़ॉल्यूशन डिटेक्टर के साथ जोड़कर, यह उत्कृष्ट छवियां प्रदान कर सकता है।

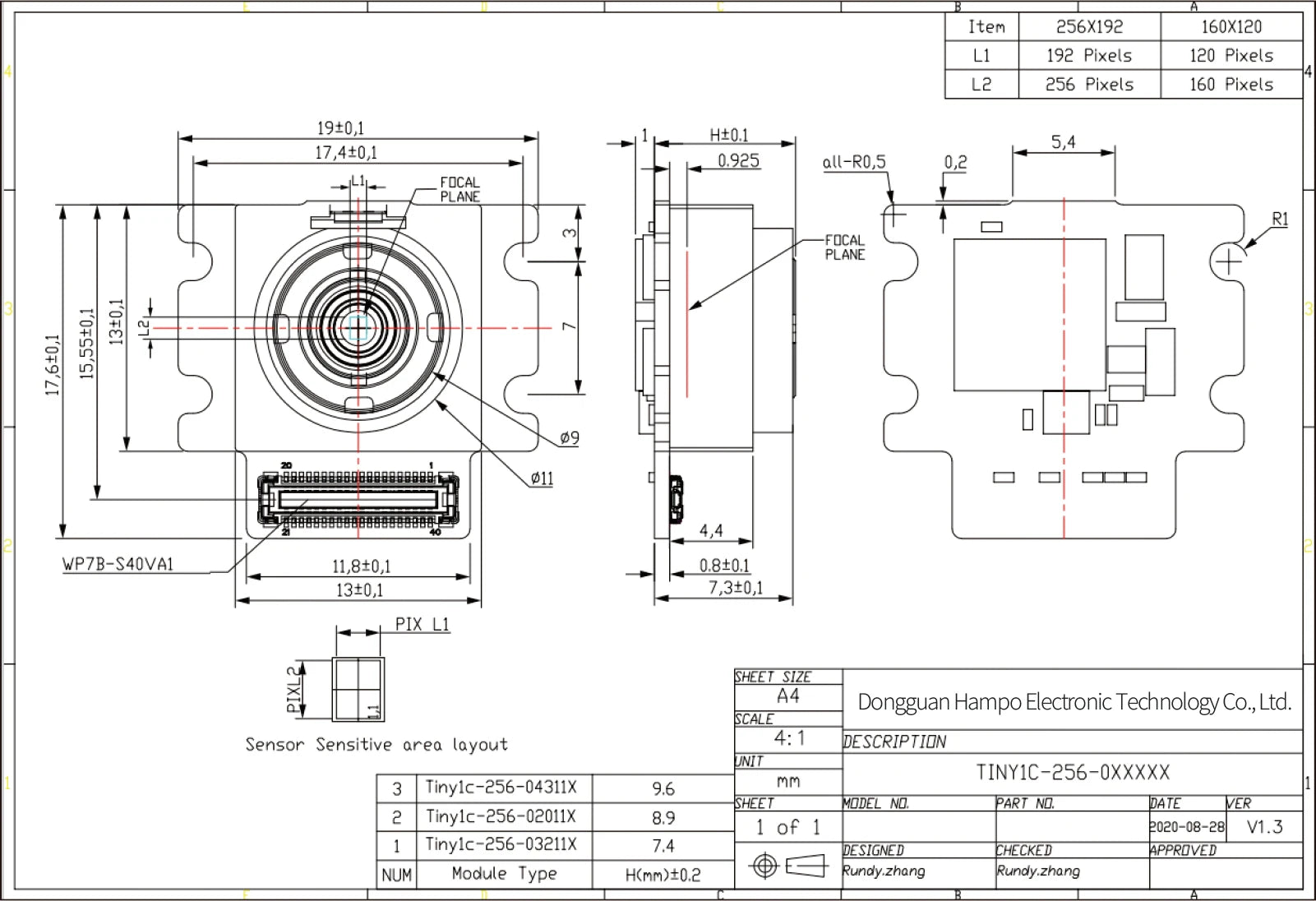

अंतर्निर्मित शटर के साथ, इसका छोटा आकार 13mm×28mm×10mm है और इसे एकीकृत करना आसान है।
पूर्ण-सरणी तापमान डेटा आउटपुट का समर्थन करें।
12μm WLP VOx अनकूल्ड इन्फ्रारेड डिटेक्टर को कोर के रूप में उपयोग किया जाता है, जो दो उपलब्ध रिज़ॉल्यूशन प्रदान करता है: 256×192 और 160×120।
25Hz उच्च फ्रेम दर।
लेंस के उत्कृष्ट ऑप्टिकल डिज़ाइन को उच्च-रिज़ॉल्यूशन डिटेक्टर के साथ जोड़कर, यह उत्कृष्ट छवियां प्रदान कर सकता है।
अंतर्निर्मित शटर के साथ, इसका छोटा आकार 13mm×28mm×10mm है और इसे एकीकृत करना आसान है।
पूर्ण-सरणी तापमान डेटा आउटपुट का समर्थन करें।
तकनीक डेटा |
टिनी1-सी |
अवलोकन | |
सेंसर प्रौद्योगिकी |
अनकूल्ड VOx माइक्रोबोलोमीटर |
स्पेक्ट्रल बैंड |
8 μm ~14 μm |
रिज़ॉल्यूशन |
256×192/160×120 |
पिक्सेल पिच |
12 μm |
NETD |
<50mK @25℃,F#1.0,25Hz |
प्रतिक्रिया समय |
<10ms |
प्रभावी फ़्रेम दर |
≤25Hz |
गैर-एकरूपता सुधार |
शटर के साथ स्वचालित |
छवि आउटपुट |
10/14-बिट CMOS |
लेंस |
एथर्मलाइज्ड |
तापमान माप | |
माप सीमा |
औद्योगिक: -15℃~+150℃ (उच्च लाभ मोड); +50℃~+550℃ (कम लाभ मोड) जैविक: +30℃~+45℃ |
माप सटीकता |
औद्योगिक: ±2℃ या ±2% जैविक: ±0.5℃ |
बिजली | |
इनपुट आपूर्ति वोल्टेज |
3.3V, 5V |
छवि डेटा इंटरफ़ेस |
एसपीआई/डीवीपी |
कमांड और नियंत्रण |
I2C |
बिजली की खपत (@कमरे का तापमान) |
ऑपरेटिंग: 240 मेगावाट (सामान्य) शटर इवेंट के दौरान: 600 मेगावाट (सामान्य) |
मैकेनिकल | |
पैकेज आयाम |
13×13×8 मिमी |
वजन |
3.7 ग्राम (2.0 मिमी लेंस); 3.9 ग्राम (3.2 मिमी लेंस); 4.1 ग्राम (4.3 मिमी लेंस) |
पर्यावरण | |
ऑपरेटिंग तापमान |
-40℃~80℃ (थर्मल मैजिंग) -10℃~75℃ (औद्योगिक तापमान माप) 10℃~50℃ (जैविक तापमान माप) |
भंडारण तापमान |
-45℃~85℃ |
झटका |
25 ग्राम @11ms, अर्ध साइन तरंग, XYZ दिशाएँ |
आवेदन परिदृश्य:
