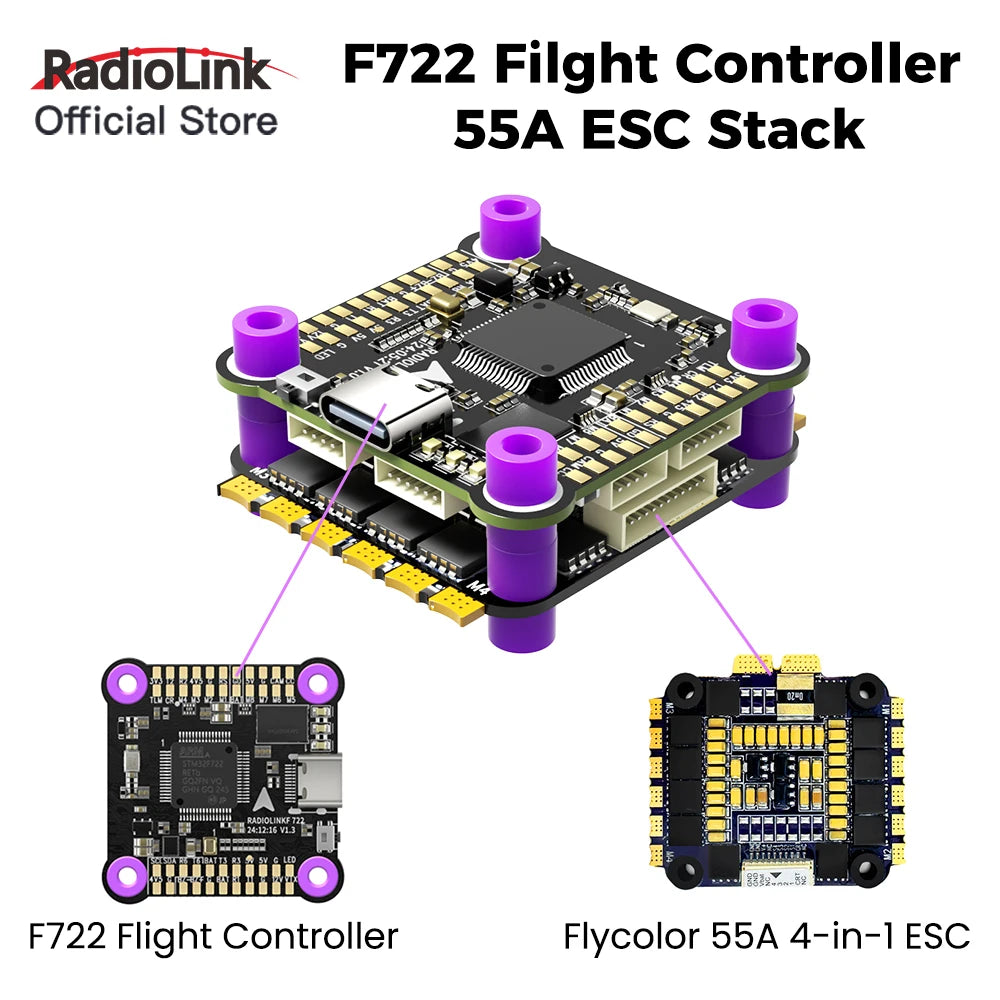

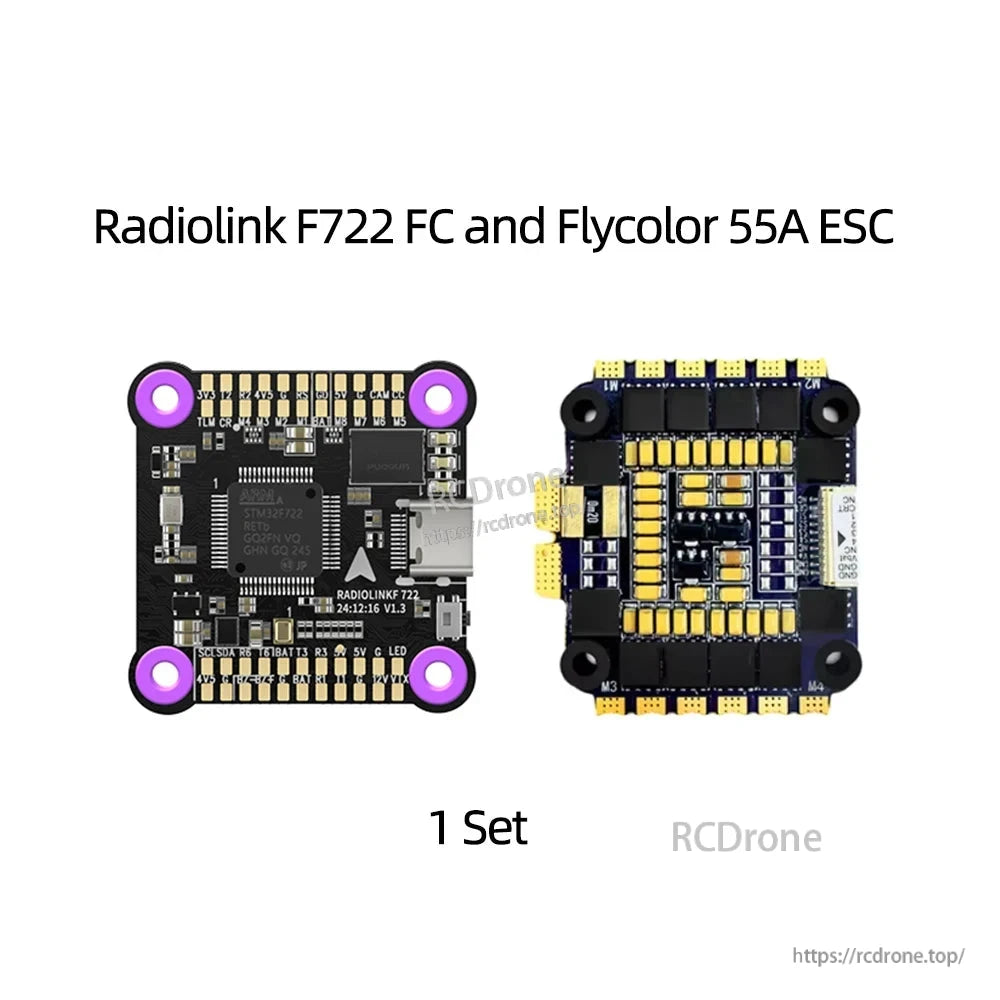

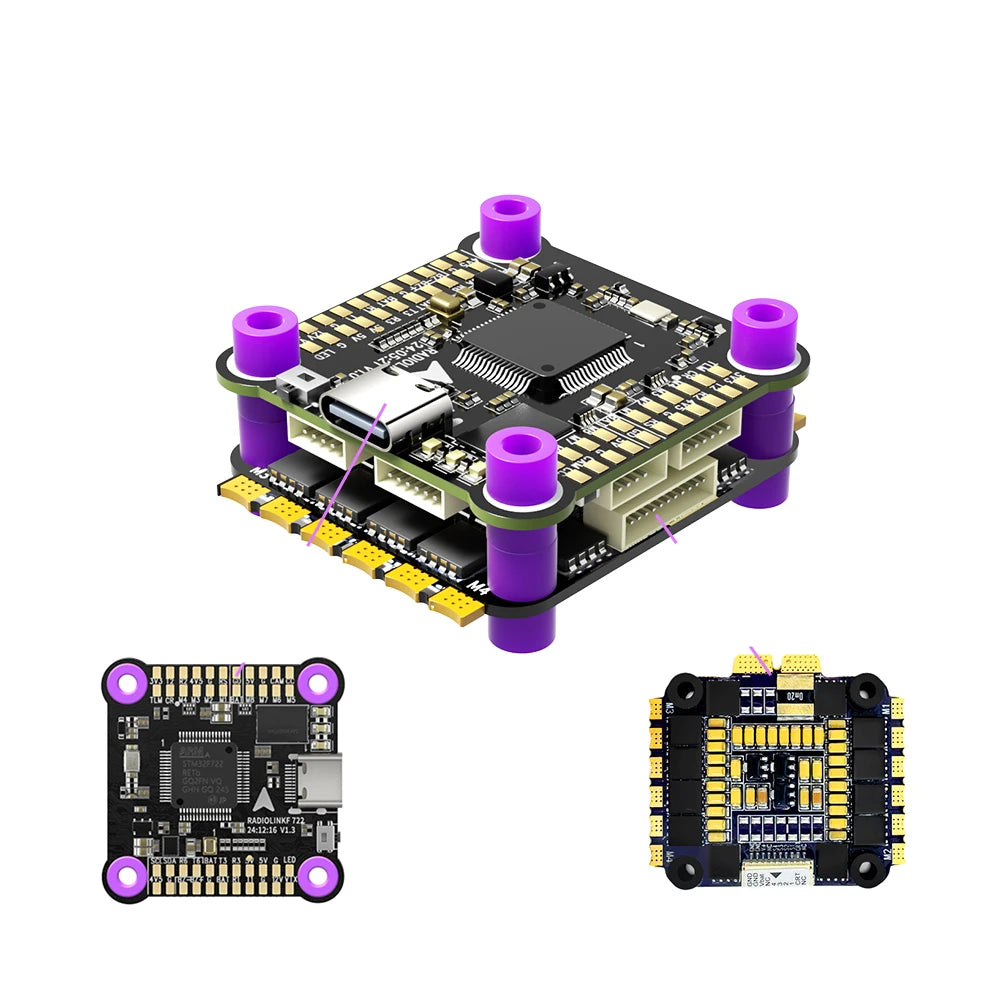

Radiolink F7 F722 8CH फ्लाइट कंट्रोलर स्टैक OSD के साथ + Flycolor 55A 4-इन-1 ESC, 3–6S, 30.5x30.5mm, SBUS/CRSF

Overview

यह उड़ान नियंत्रक स्टैक Radiolink F7 F722 उड़ान नियंत्रक को एकीकृत OSD और FPV मल्टीरोटर्स और विमानों के लिए 55A 4-इन-1 ESC के साथ जोड़ता है। यह Betaflight या INAV फर्मवेयर, प्लग-एंड-प्ले HD डिजिटल वीडियो ट्रांसमिशन (जिसमें DJI O3 शामिल है) और एनालॉग वीडियो, 3–6S पावर इनपुट, और 2–8 अक्ष निर्माणों के लिए 8 मोटर आउटपुट (M1–M8) का समर्थन करता है।

मुख्य विशेषताएँ

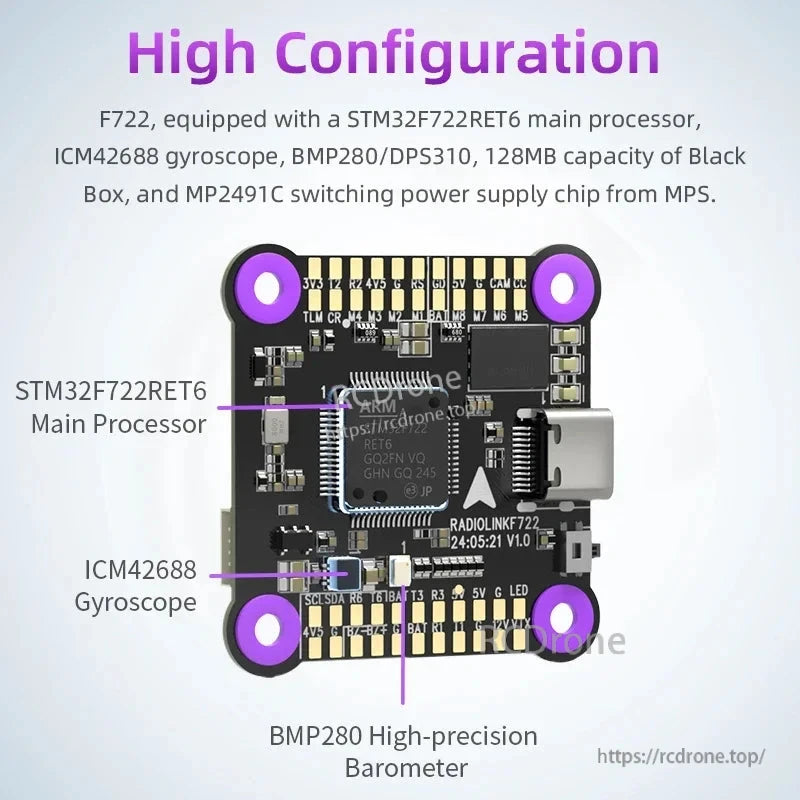

• मुख्य प्रोसेसर: STM32F722RET6
• जाइरो: ICM42688
• एकीकृत OSD: AT7456E
• ब्लैकबॉक्स: 128MB उड़ान लॉग भंडारण
• फर्मवेयर: Betaflight या INAV (फर्मवेयर नाम: RADIOLINKF722)
• मिशन योजनाकार समर्थन: Betaflight या INAV
• इनपुट वोल्टेज: 3–6S
• बीईसी आउटपुट: 3.3V/300mA, 4.5V/500mA, 5V/3A, 12V/3A; 12V BEC स्विच समर्थन (USER1)
• UART पोर्ट: 5; USB: 1 x Type‑C
• RC इन: SBUS/CRSF
• चैनल आउटपुट: M1–M8 (8 चैनलों तक)
• ESC जानकारी टेलीमेट्री; दो-तरफा DShot, OneShot, और PWM सिग्नल का समर्थन करता है
• LED स्ट्रिप और बजर सोल्डर पैड

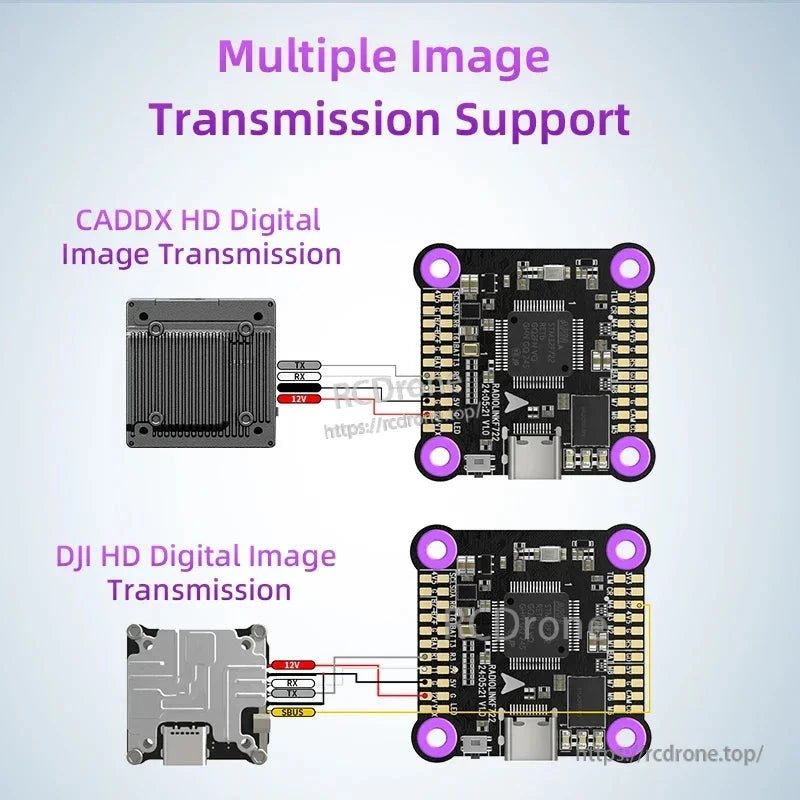

• HD डिजिटल और एनालॉग वीडियो ट्रांसमिशन प्लग-एंड-प्ले
• माउंटिंग आयाम: 30.5 x 30.5 मिमी; वजन: 9.5 g
• बारोमीटर: SPL06‑001; BMP280/DPS310
• अनुपालन: CE, FCC, RoHS, WEEE

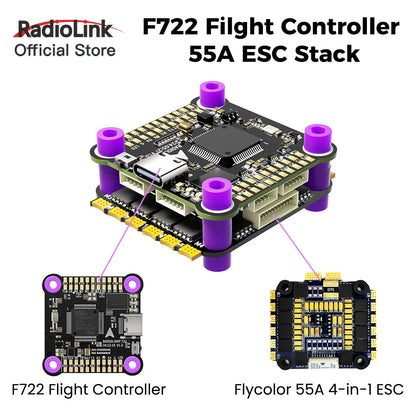

• स्टैक विकल्प में शामिल: Flycolor 55A 4‑in‑1 ESC

विशेषताएँ

अनुप्रयोग

2–8 अक्षों वाले मल्टीरोटर्स (जिसमें X8 शामिल है) और फिक्स्ड-विंग/VTOL प्रकारों के लिए अनुकूल: एयरप्लेन, A-टेल क्वाड, बाईकॉप्टर, कस्टम एयरप्लेन, कस्टम ट्राईकॉप्टर, डुअलकोप्टर, फ्लाइंग-विंग, गिम्बल, हेलीकॉप्टर120, HEL+, HEX H, HEX X, OCTO FLAT+, OCTO FLAT X, OCTO X8, OCTO X8+, PPM से सर्वो, क्वाड+, क्वाड X, क्वाड X 1234, सिंगलकोप्टर, ट्राईकॉप्टर, V-टेल क्वाड, Y4, Y6.

विवरण

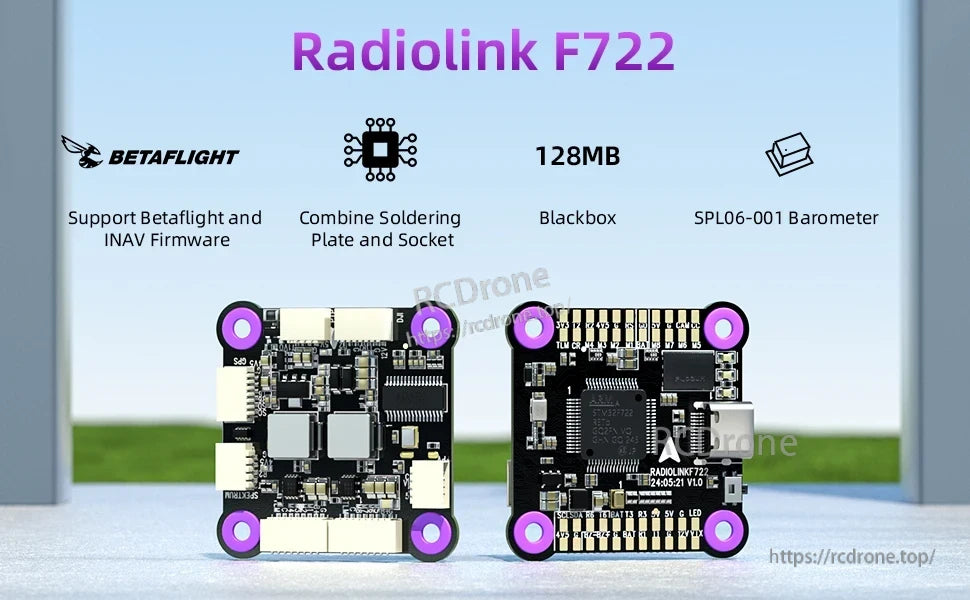

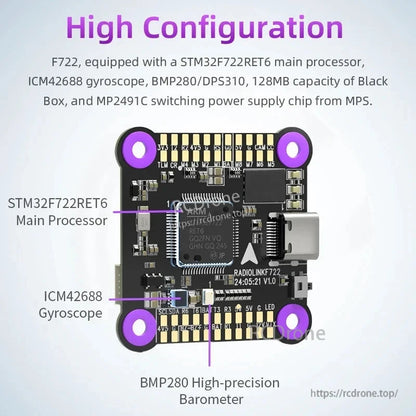

F722 उड़ान नियंत्रक 128MB ब्लैकबॉक्स, SPL06-001 बैरोमीटर के साथ, Betaflight और INAV का समर्थन करता है, जिसमें सोल्डरिंग प्लेट और सॉकेट शामिल हैं। (28 शब्द)

Radiolink F7 F722 8CH उड़ान नियंत्रक फिक्स्ड विंग, मल्टीरोटर, और RC हेलीकॉप्टर अनुप्रयोगों का समर्थन करता है।

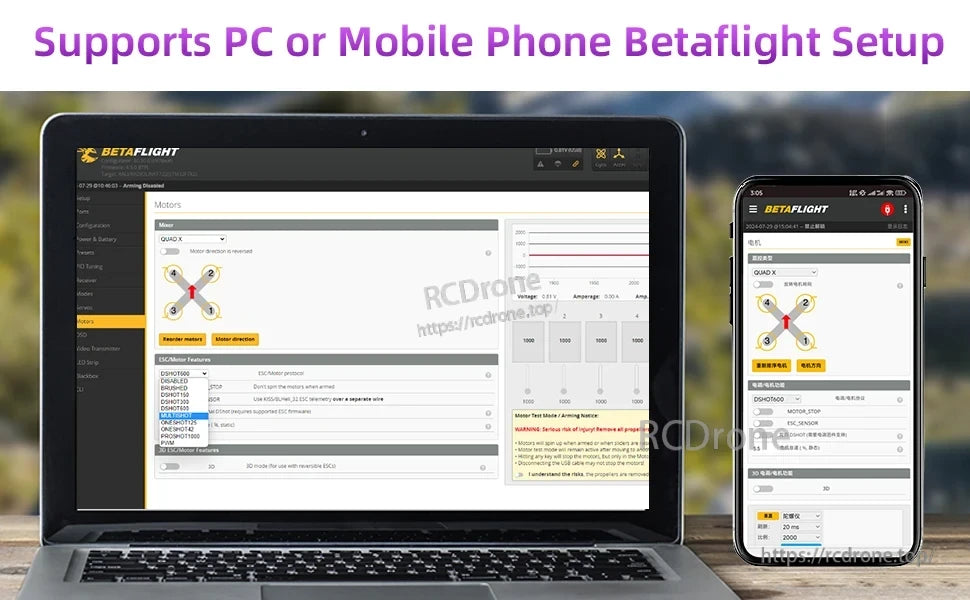

PC या मोबाइल फोन Betaflight सेटअप का समर्थन करता है। इसमें मोटर कॉन्फ़िगरेशन, ESC सेटिंग्स, और क्वाडकॉप्टर के लिए उड़ान नियंत्रक ट्यूनिंग शामिल है। DSHOT600, DSHOT1200, और अन्य प्रोटोकॉल के साथ संगत।

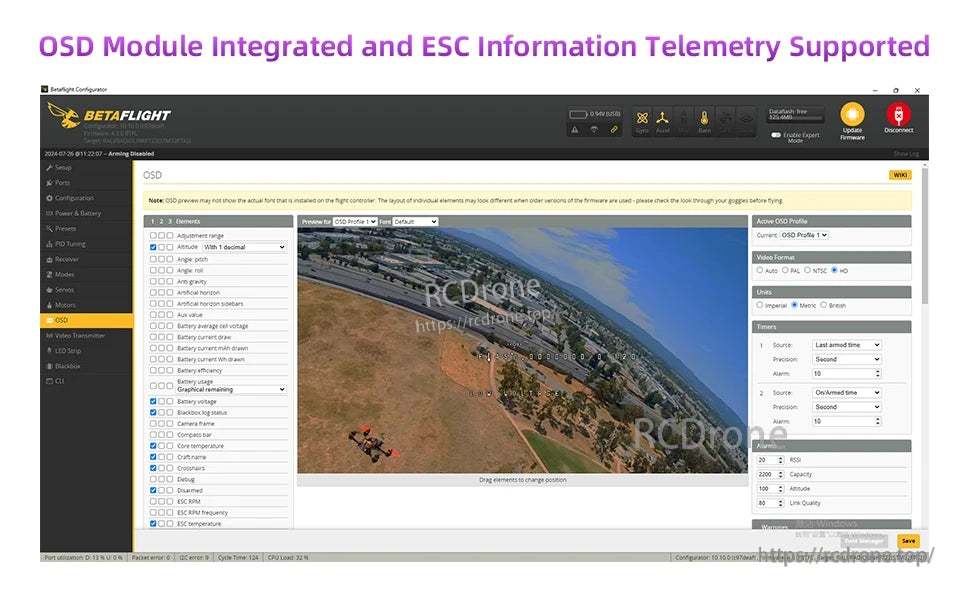

ESC टेलीमेट्री समर्थन के साथ OSD मॉड्यूल एकीकृत। Betaflight कॉन्फ़िगरेटर इंटरफ़ेस उड़ान डेटा, वीडियो फीड, और F7 उड़ान नियंत्रक के लिए सेटिंग्स प्रदर्शित करता है। सुविधाओं में OSD प्रोफ़ाइल, वीडियो फ़ॉर्मेट विकल्प, टाइमर, अलार्म, और वास्तविक समय की टेलीमेट्री शामिल हैं।

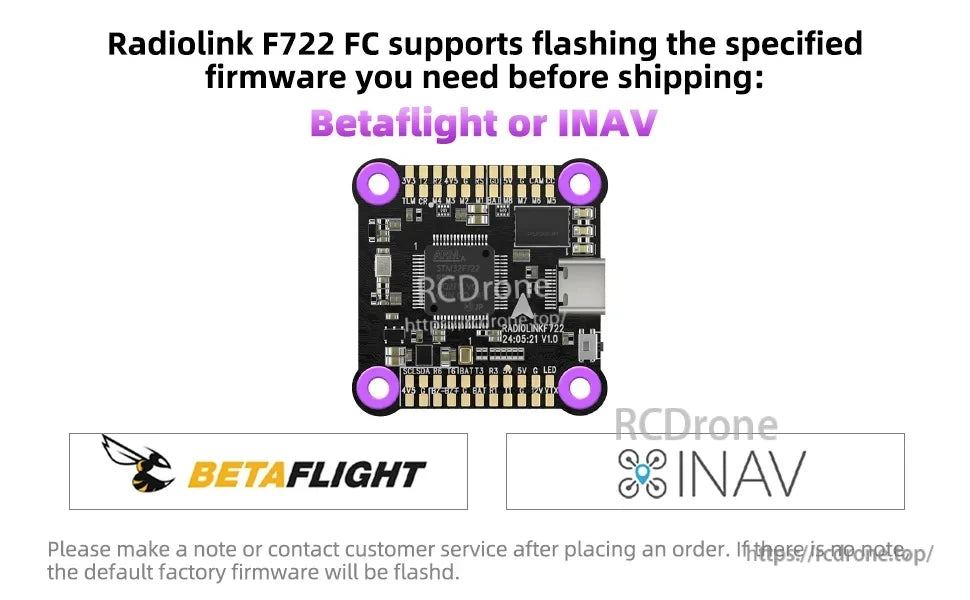

Radiolink F722 FC Betaflight या INAV फर्मवेयर का समर्थन करता है। शिपिंग से पहले प्राथमिकता निर्दिष्ट करें; अन्यथा, डिफ़ॉल्ट फैक्ट्री फर्मवेयर फ्लैश किया जाता है। यदि आवश्यक हो तो ग्राहक सेवा से संपर्क करें।

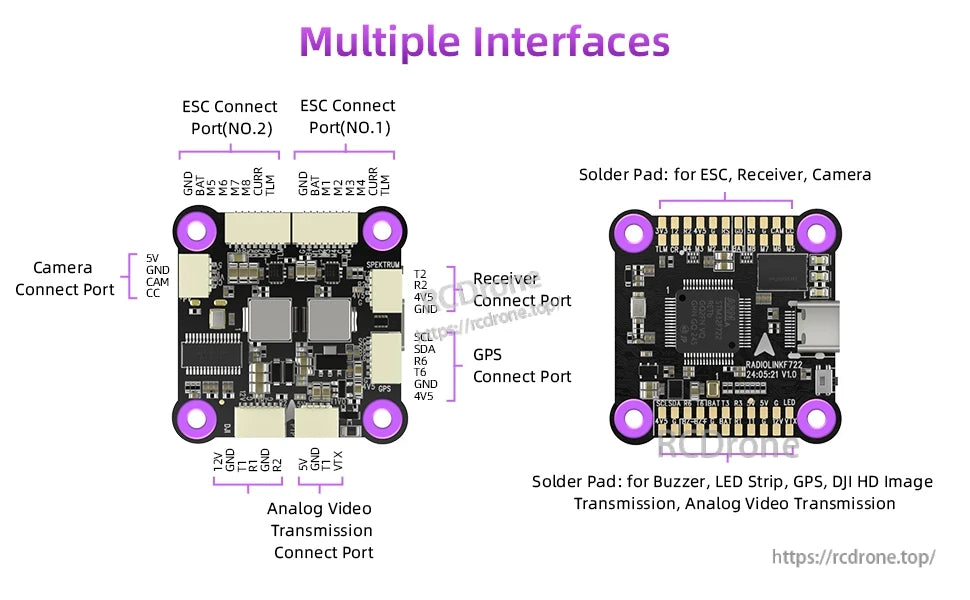

कई इंटरफेस की विशेषताएँ: ESC कनेक्ट पोर्ट (NO.1 और NO.2), कैमरा, रिसीवर, GPS, और एनालॉग वीडियो ट्रांसमिशन पोर्ट। सोल्डर पैड ESC, रिसीवर, कैमरा, बज़र, LED स्ट्रिप, GPS, DJI HD, और एनालॉग वीडियो कनेक्शनों का समर्थन करते हैं। एकीकृत घटकों में SPEKTRUM, T2, R2, 4V5, GND, SCL, SDA, R6, T6, और अन्य शामिल हैं। प्रमुख लेबल: 5V, GND, CAM, CC, 12V, R1, R2, TX, RX। मॉडल: Radiolink F722, संस्करण V1.0। ड्रोन सिस्टम में बहुपरकारी कनेक्टिविटी और कुशल एकीकरण के लिए डिज़ाइन किया गया, विभिन्न घटकों के बीच निर्बाध नियंत्रण और ट्रांसमिशन को सक्षम बनाता है, विश्वसनीय शक्ति और सिग्नल वितरण के साथ।

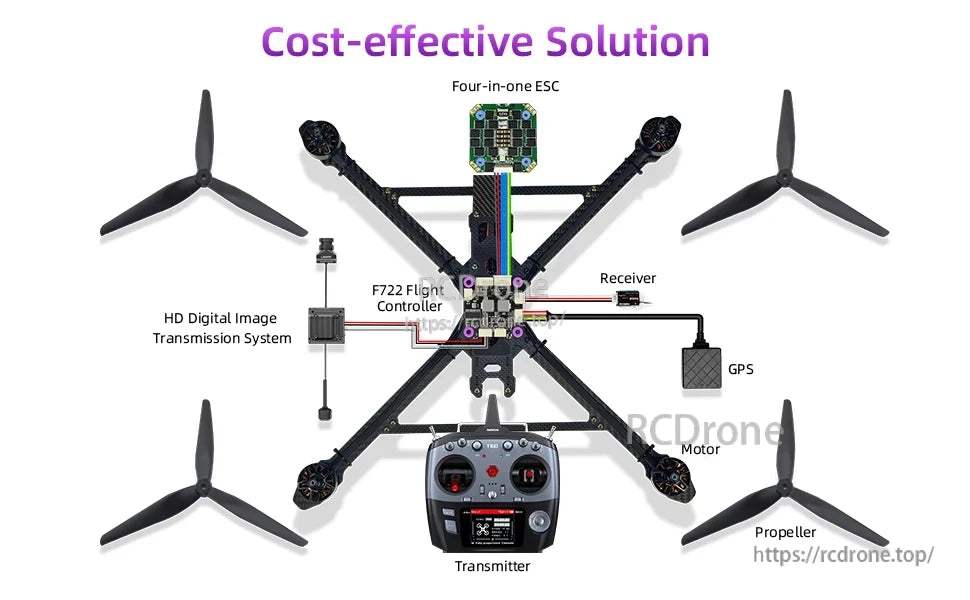

F722 फ्लाइट कंट्रोलर, चार-इन-वन ESC, GPS, रिसीवर, मोटर्स, प्रोपेलर्स, HD ट्रांसमिशन, और ट्रांसमीटर एक लागत-कुशल ड्रोन समाधान प्रदान करते हैं। (28 शब्द)

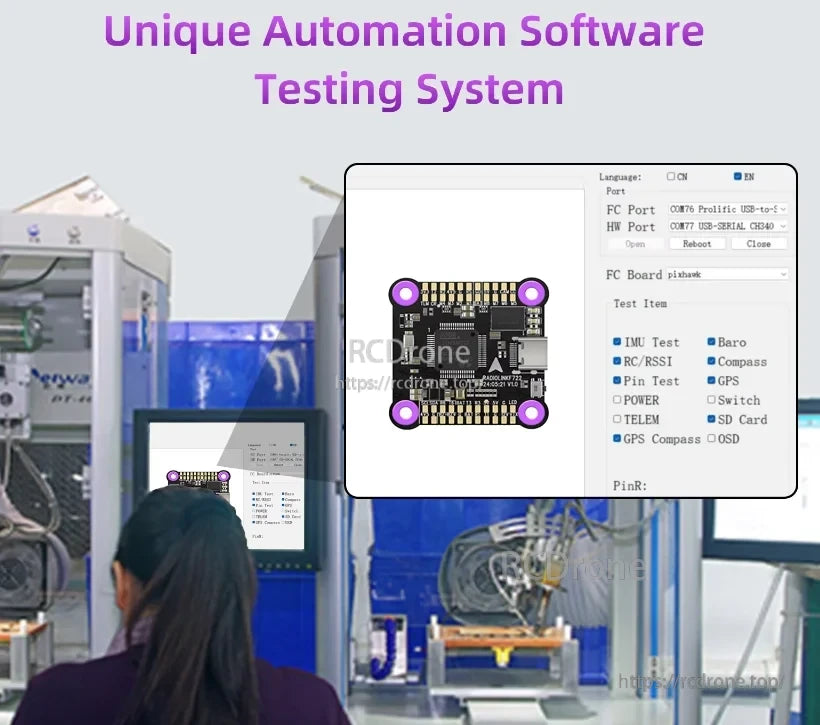

विशिष्ट ऑटोमेशन सॉफ़्टवेयर परीक्षण प्रणाली। FC बोर्ड: पिक्सहॉक। परीक्षण आइटम: IMU, बैरो, RC/RSSI, कंपास, GPS, पिन परीक्षण, पावर, स्विच, टेलीम, SD कार्ड, GPS कंपास, OSD।Ports: COM76, COM77. Language: EN.

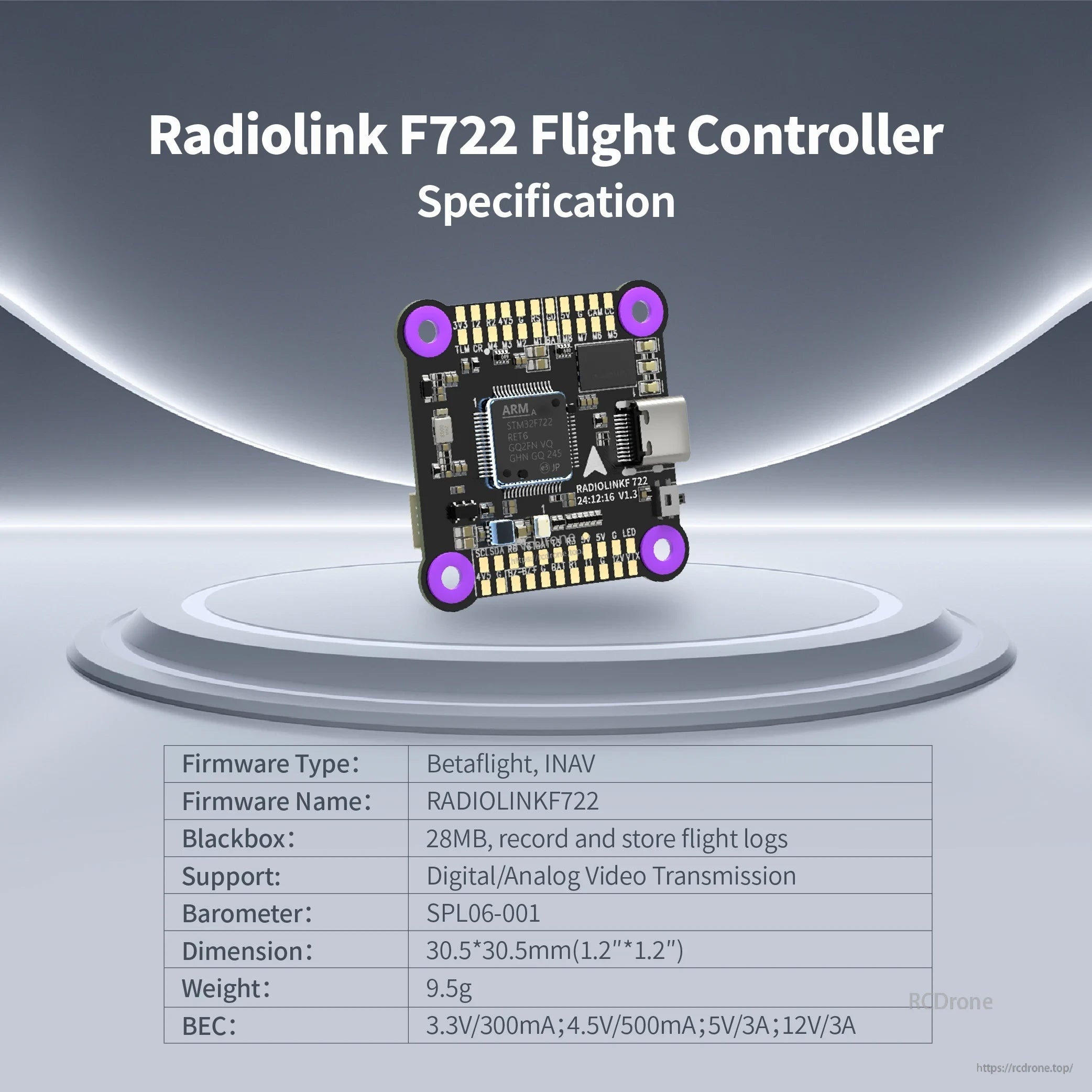

F722 उड़ान नियंत्रक Betaflight/INAV का समर्थन करता है, 28MB ब्लैकबॉक्स, डिजिटल/एनालॉग वीडियो, SPL06-001 बैरोमीटर, माप 30.5x30.5 मिमी, वजन 9.5 ग्राम, और इसमें मल्टी-वोल्टेज BEC आउटपुट शामिल हैं।

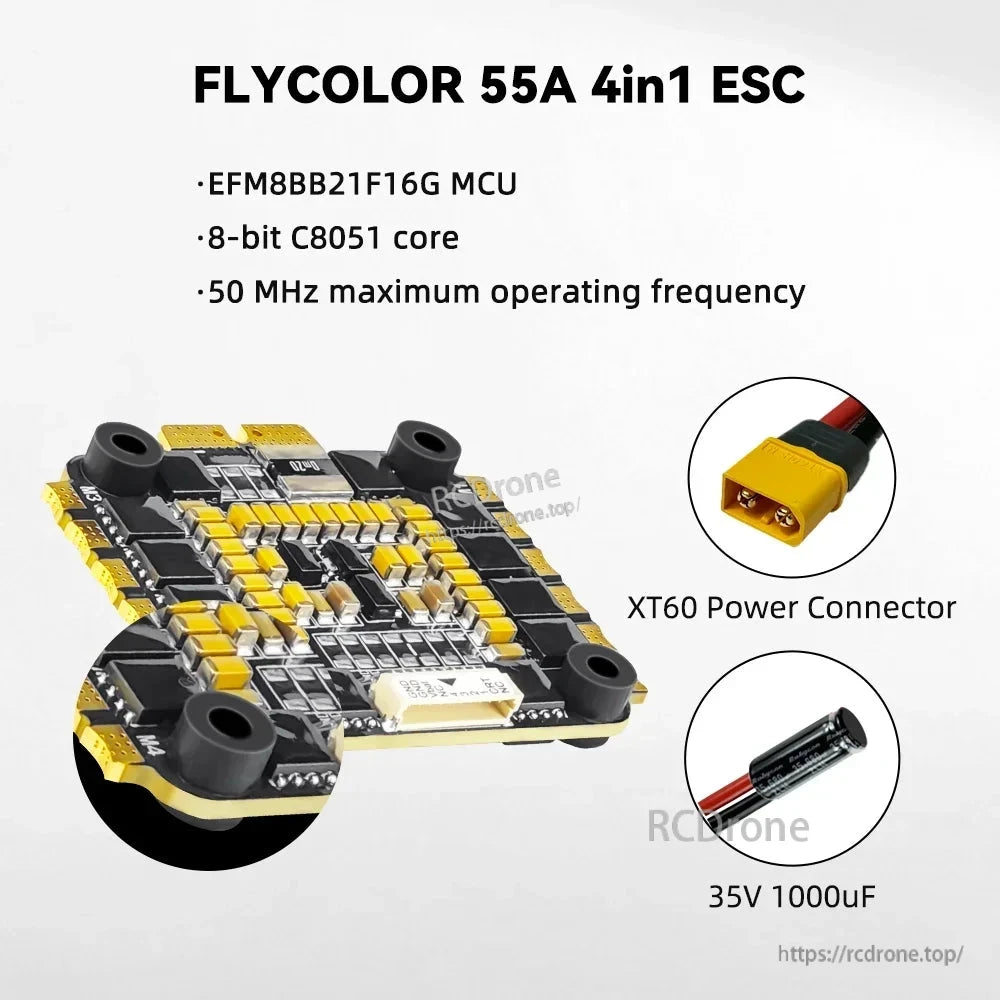

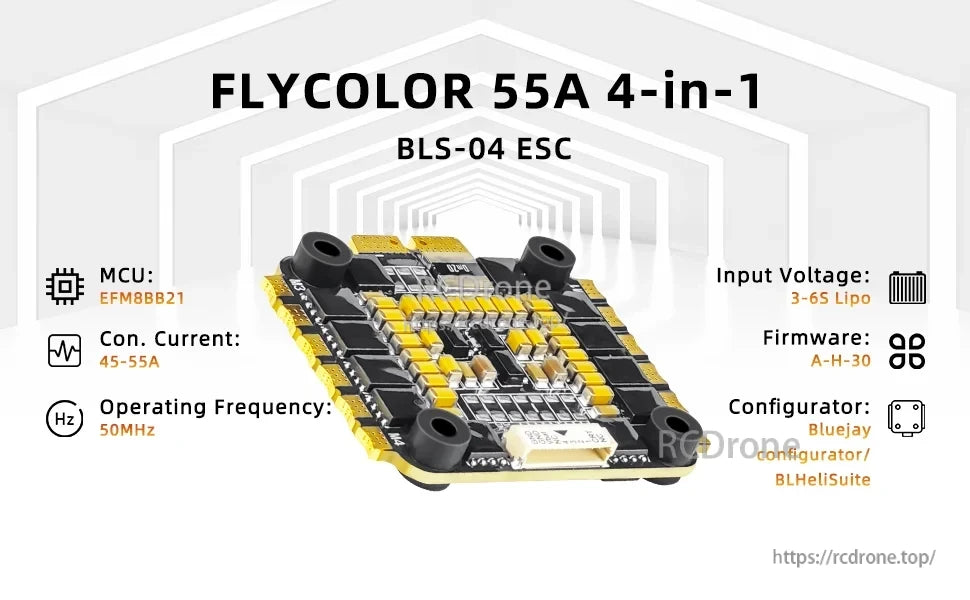

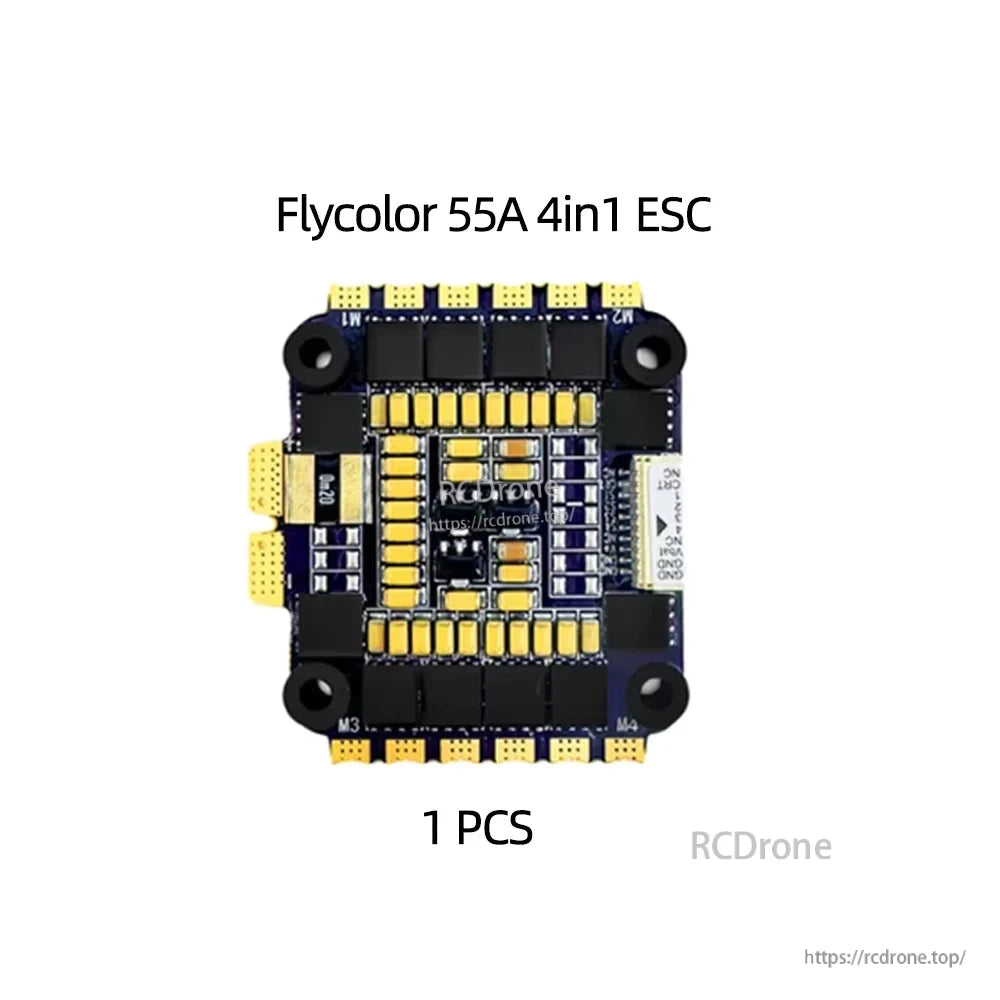

FLYCOLOR 55A 4-in-1 BLS-04 ESC, MCU EFM8BB21, 45-55A करंट, 50MHz आवृत्ति, 3-6S LiPo इनपुट, A-H-30 फर्मवेयर, Bluejay/BLHeliSuite कॉन्फ़िगरेटर।

FLYCOLOR 55A BLS-04 4in1 ESC अनुप्रयोग संदर्भ

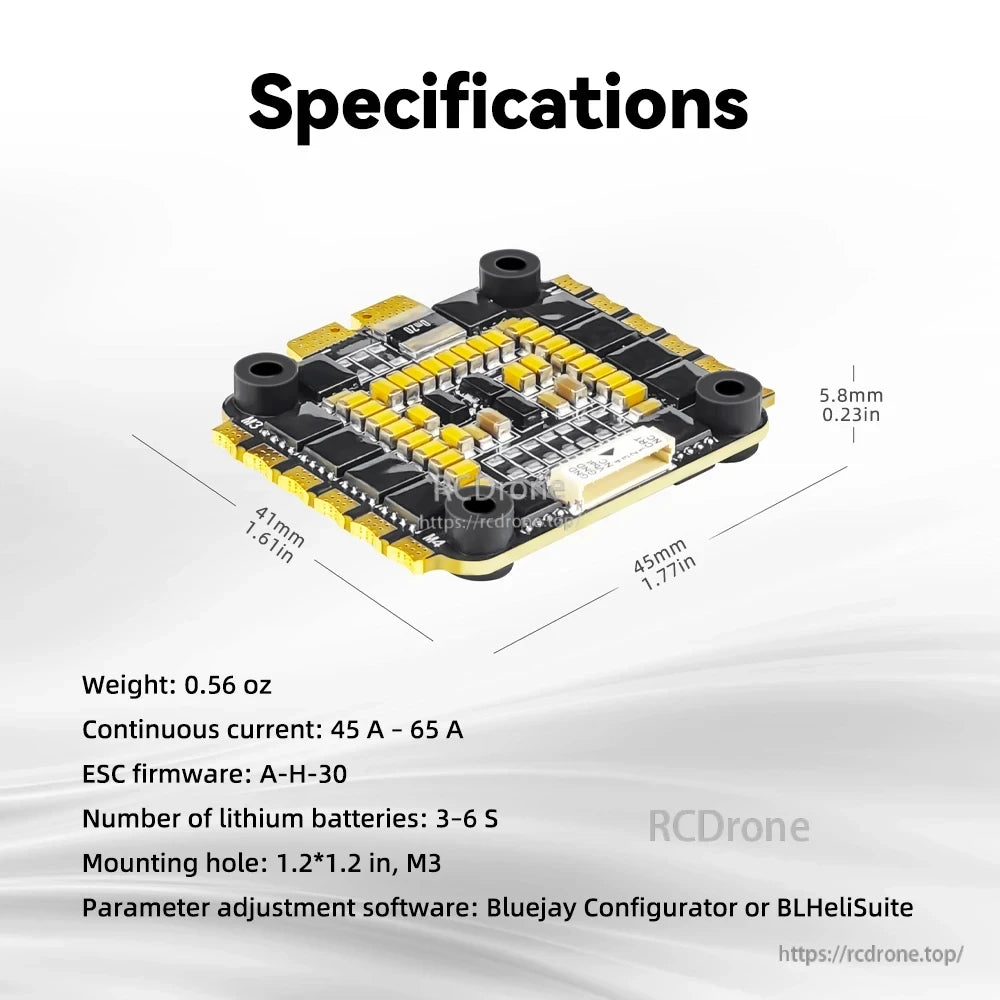

उड़ान नियंत्रक विनिर्देश: 0.56 औंस, 45-65A निरंतर करंट, A-H-30 फर्मवेयर, 3-6S LiPo, 1.2x1.2in M3 माउंटिंग, Bluejay या BLHeliSuite सॉफ़्टवेयर। आयाम: 41x45x5.8 मिमी।

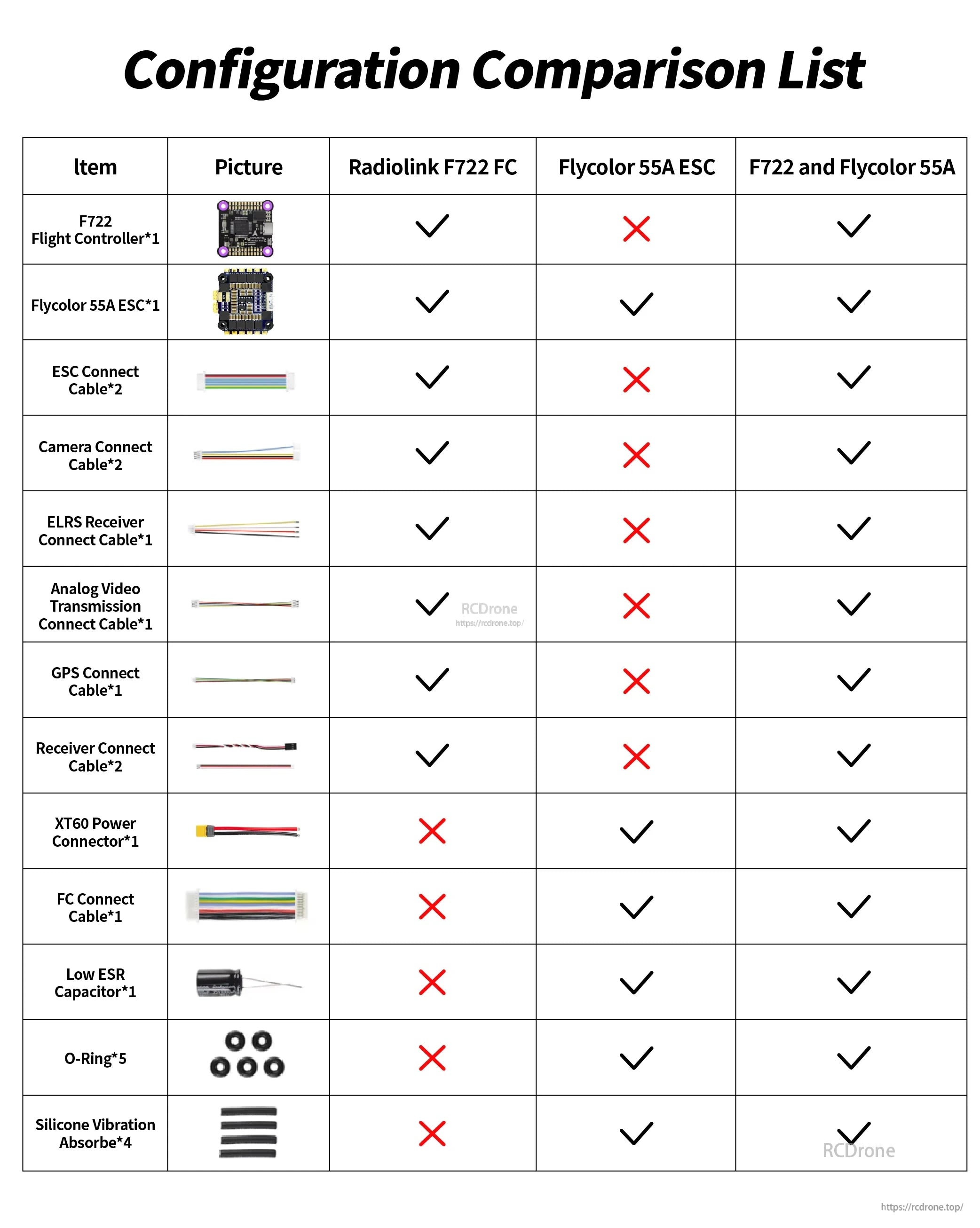

Radiolink F722 FC, Flycolor 55A ESC, और संयुक्त सेटअप के लिए कॉन्फ़िगरेशन तुलना सूची। आइटम में उड़ान नियंत्रक, ESC, केबल, कनेक्टर, कैपेसिटर, O-रिंग, और कंपन अवशोषक शामिल हैं, जिसमें संगतता को दर्शाने के लिए चेकमार्क हैं।

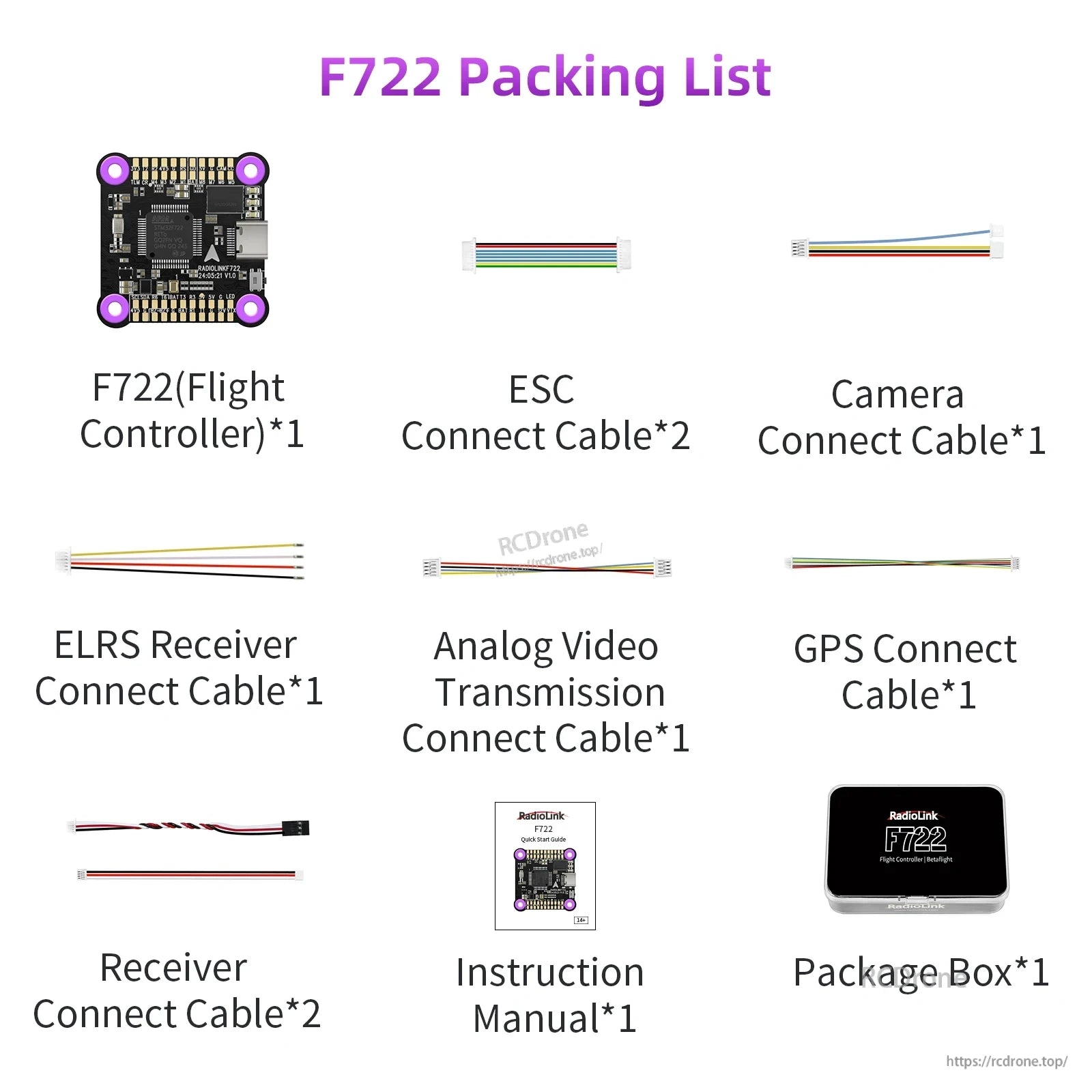

F722 पैकिंग सूची में शामिल हैं: एक क्वाड-कोर फ्लाइट कंट्रोलर, दो ESC कनेक्ट केबल, एक कैमरा, ELRS रिसीवर, एनालॉग वीडियो, GPS, और दो रिसीवर कनेक्ट केबल, सभी रंग-कोडित। इसमें एक निर्देश मैनुअल और पैकेज बॉक्स भी शामिल हैं। इसमें सेटअप के लिए आवश्यक सभी घटक शामिल हैं, जो विभिन्न ड्रोन सिस्टम के साथ संगत हैं। मैनुअल स्थापना और उपयोग के लिए मार्गदर्शन प्रदान करता है। इसे उन्नत उड़ान नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है।

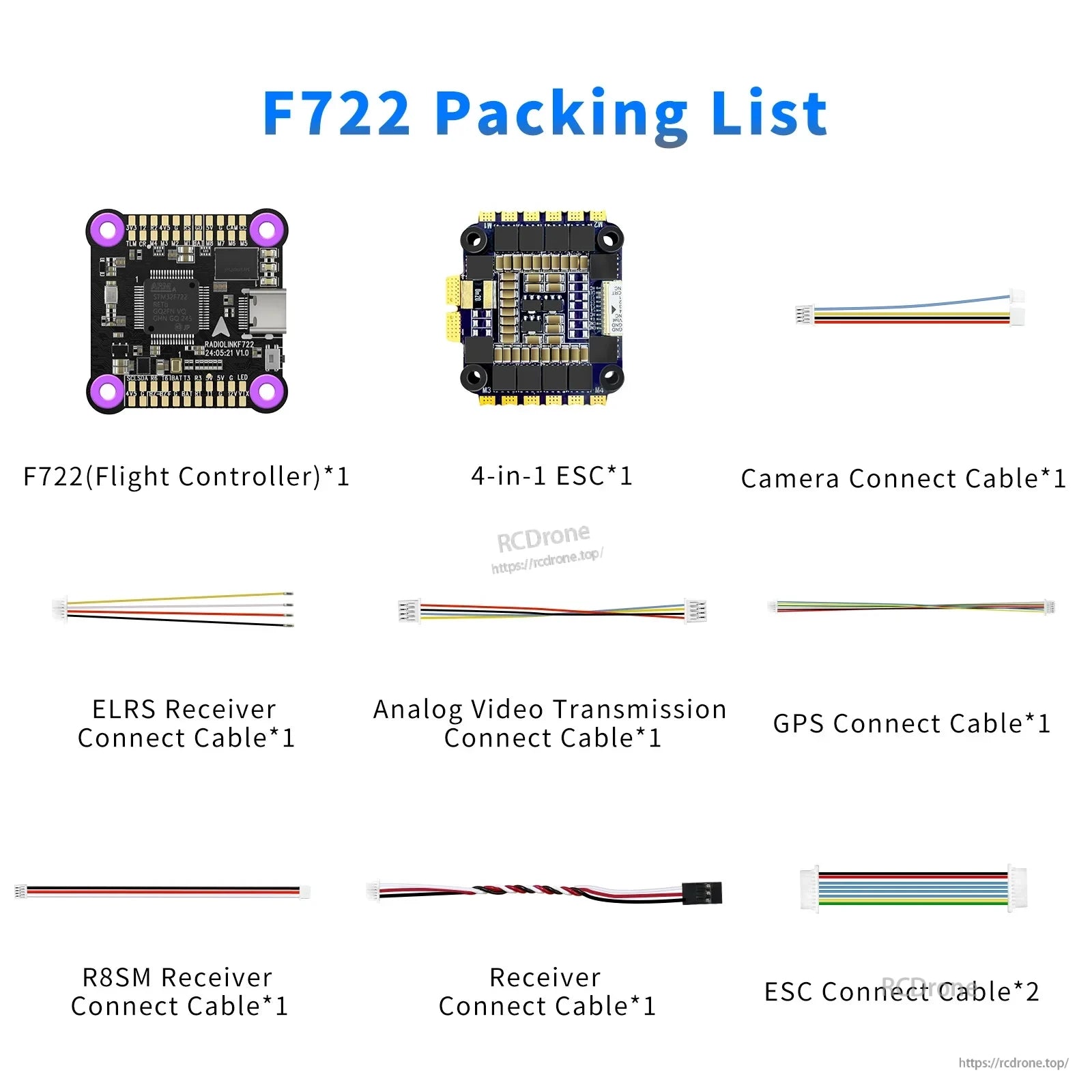

F722 पैकिंग सूची में शामिल हैं: F722 फ्लाइट कंट्रोलर, 4-इन-1 ESC, कैमरा कनेक्ट केबल, ELRS रिसीवर कनेक्ट केबल, एनालॉग वीडियो ट्रांसमिशन कनेक्ट केबल, GPS कनेक्ट केबल, R8SM रिसीवर कनेक्ट केबल, रिसीवर कनेक्ट केबल, और दो ESC कनेक्ट केबल। प्रत्येक घटक की मात्रा स्पष्ट रूप से लेबल की गई है। लेआउट में सभी भागों को प्रदर्शित किया गया है जो असेंबली के लिए आवश्यक हैं, उड़ान नियंत्रण प्रणालियों के लिए कनेक्टिविटी विकल्पों को उजागर करते हुए।घटक ड्रोन निर्माण में एकीकरण के लिए डिज़ाइन किए गए हैं, जो संगतता और कुशल सिग्नल ट्रांसमिशन सुनिश्चित करते हैं।

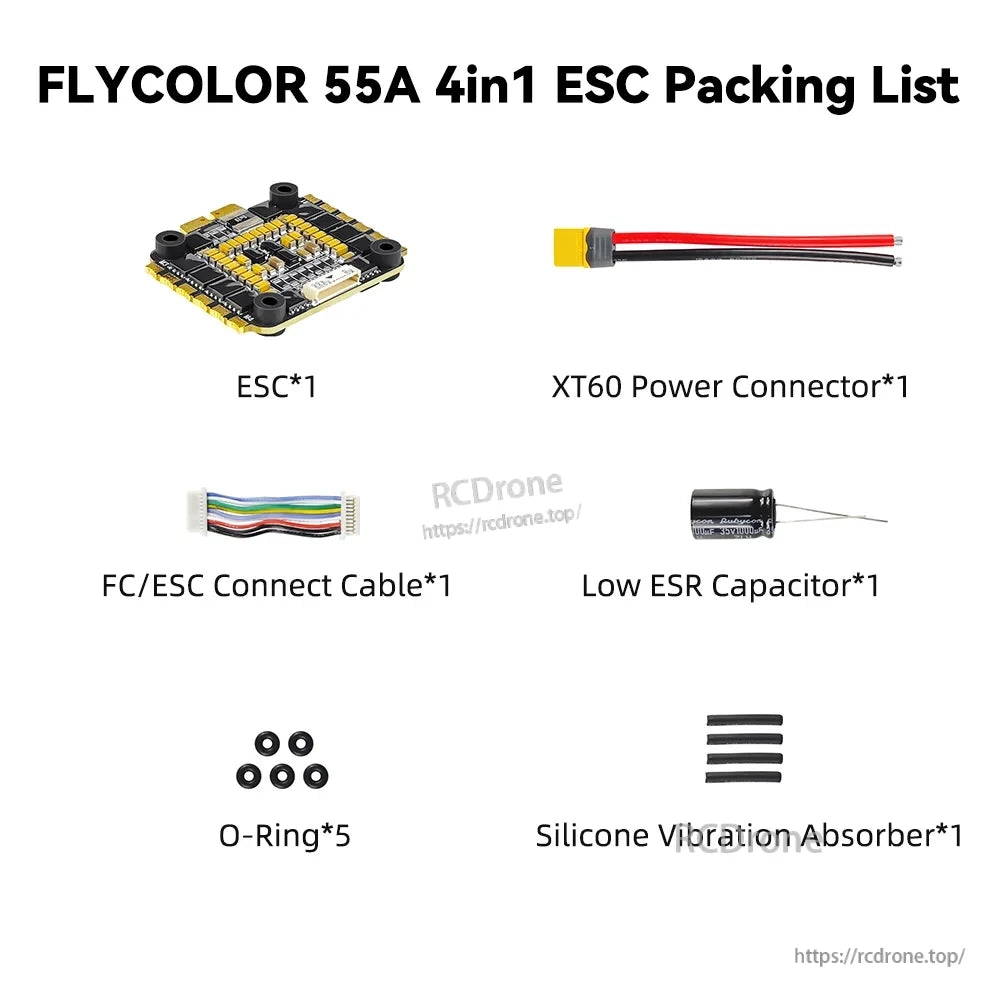

FLYCOLOR 55A 4in1 ESC में ESC, XT60 कनेक्टर, FC/ESC केबल, कैपेसिटर, O-रिंग्स, और सिलिकॉन वाइब्रेशन अवशोषक शामिल हैं।
