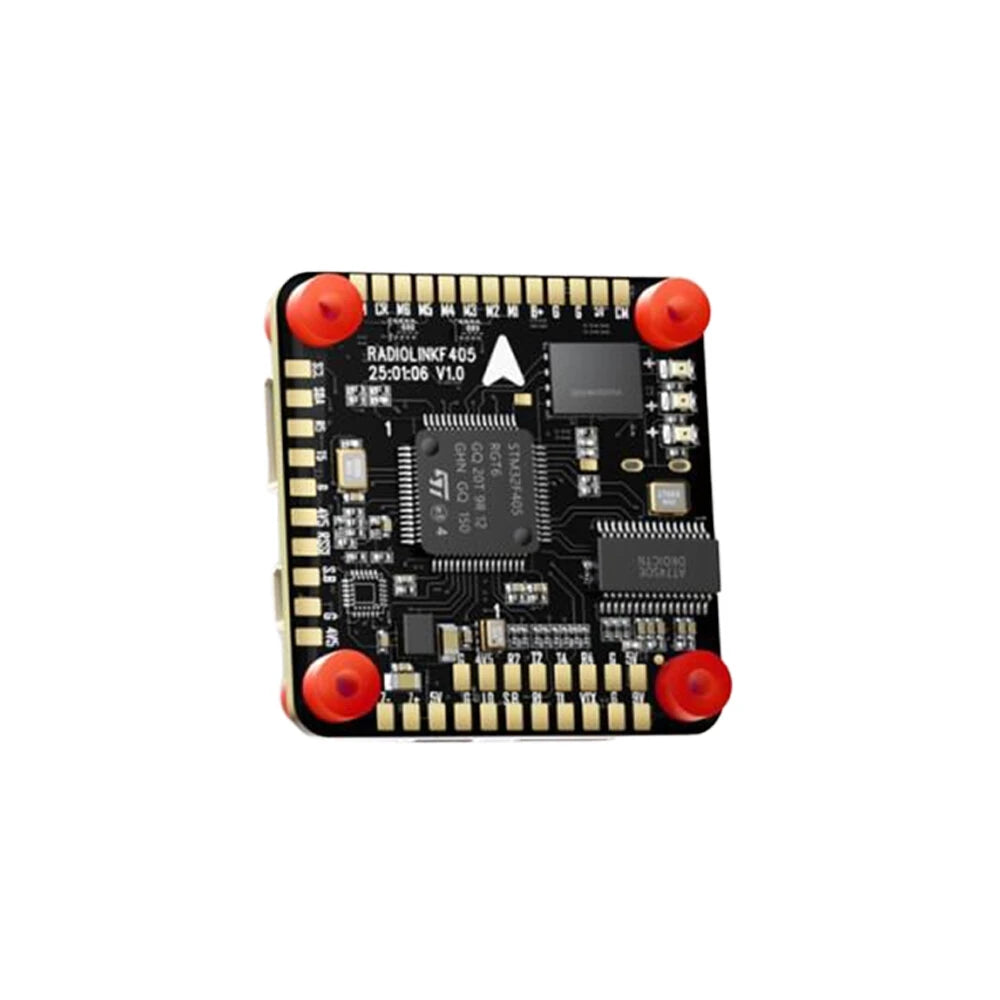

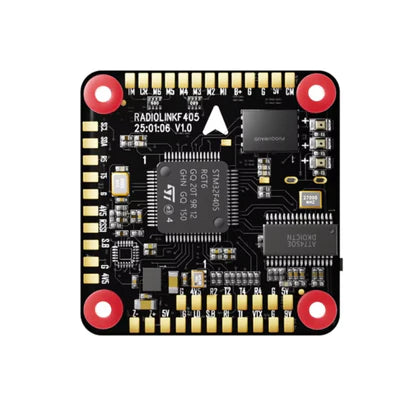

RadioLink F405 फ्लाइट कंट्रोलर – 32-बिट STM32F405, 6CH आउटपुट, इनबिल्ट OSD, ArduPilot/Betaflight/INAV संगत

सारांश

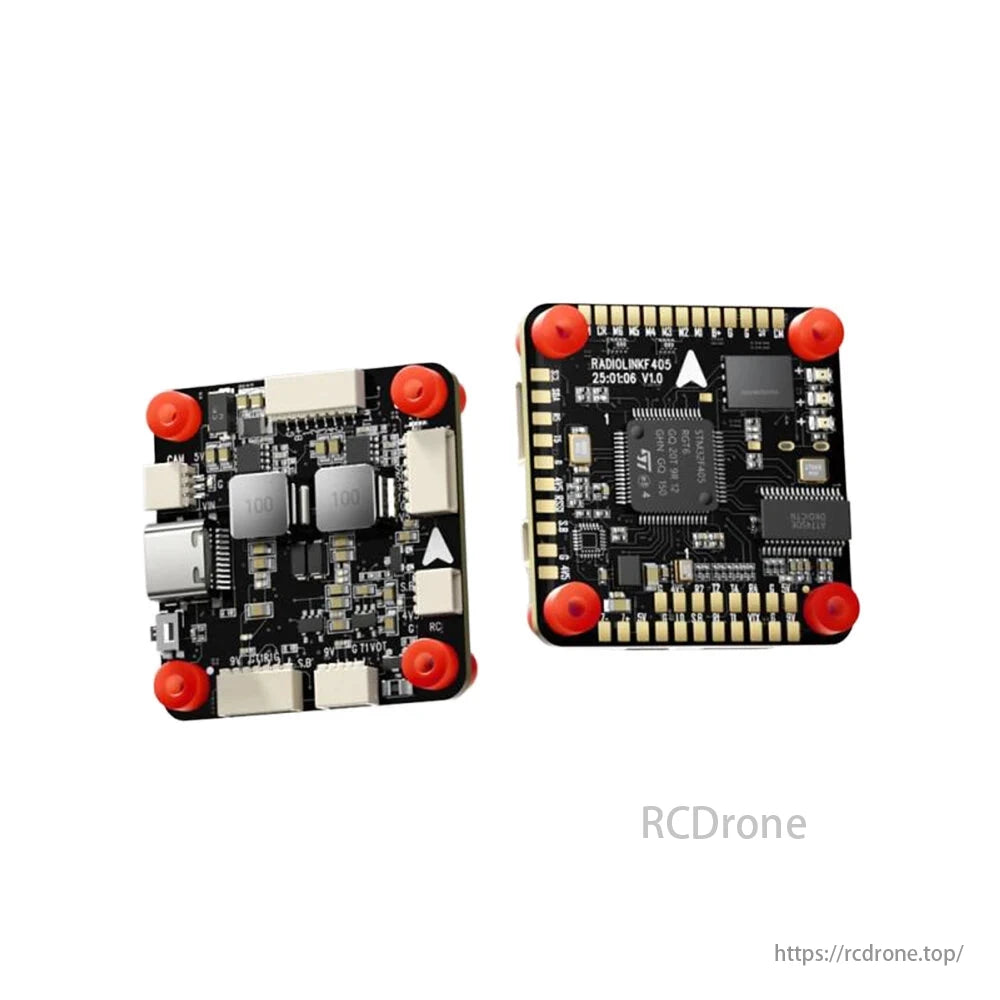

RadioLink F405 उड़ान नियंत्रक एक कॉम्पैक्ट, उच्च-प्रदर्शन वाला ऑल-इन-वन उड़ान नियंत्रण प्रणाली है जो एक शक्तिशाली STM32F405RGT6 32-बिट प्रोसेसर, BMI270 जिरो, और SPL06 बैरोमीटर को सटीक उड़ान नियंत्रण के लिए एकीकृत करता है। यह मुख्यधारा के फर्मवेयर जैसे ArduPilot, Betaflight, और INAV का समर्थन करता है, और इसे विभिन्न अनुप्रयोगों के लिए इंजीनियर किया गया है जिसमें 2–6 अक्षीय मल्टीरोटर्स, फिक्स्ड-विंग, हेलीकॉप्टर, गाड़ियाँ, नौकाएँ, घास काटने की मशीनें, और रोबोटिक प्लेटफार्म शामिल हैं। इसके कॉम्पैक्ट आकार 30.5×30.5 मिमी और केवल 9.5 ग्राम वजन के साथ, इसमें उन्नत सर्किट सुरक्षा, प्लग-एंड-प्ले इंटरफेस, और व्यापक परिधीय संगतता है।

---

मुख्य विशेषताएँ

• उच्च-प्रदर्शन STM32F405 प्रोसेसर (168MHz)
  रेसिंग और स्वायत्त उड़ान के लिए अल्ट्रा-फास्ट प्रतिक्रिया और उच्च-सटीक नियंत्रण सुनिश्चित करता है।

• निर्मित 128MB ब्लैकबॉक्स
  बेहतर ट्यूनिंग और विश्लेषण के लिए ऑनबोर्ड उड़ान लॉग संग्रहण का समर्थन करता है।

• संक्षिप्त और हल्का
  केवल 30.5 × 30.5 मिमी, वजन 9.5g, तंग निर्माण में पूरी तरह से फिट बैठता है।

• एकीकृत OSD (AT7456E)
  बाहरी OSD बोर्ड की आवश्यकता के बिना FPV के माध्यम से वास्तविक समय की उड़ान डेटा प्रदर्शित करता है।

• प्लग-एंड-प्ले वीडियो समर्थन
  DJI HD, CADDX, और एनालॉग वीडियो ट्रांसमिशन सिस्टम के साथ संगत।

• 6 PWM आउटपुट (M1–M6)
  उड़ान कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला का समर्थन करता है।

• कई UART पोर्ट (×5)
  Telemetry, GPS, VTX, और अन्य उपकरणों को आसानी से कनेक्ट करें।

• मजबूत एंटी-इंटरफेरेंस सुरक्षा
  TVS डायोड, मोटी तांबे की PCB, और कैपेसिटर फ़िल्टरिंग के साथ त्रि-स्तरीय EMI सुरक्षा।

• व्यापक BEC समर्थन (3.3V/5V/9V)
  कैमरों, OSDs, LEDs, रिसीवर्स आदि के लिए एकीकृत 3-चैनल BEC।

---

तकनीकी विशिष्टताएँ

आकार और वजन

आइटम	विशेष विवरण
आकार	30.5 × 30.5 मिमी
वजन	9.5g (0.34oz)

हार्डवेयर

आइटम	विशेषताएँ
प्रोसेसर	STM32F405RGT6
जाइरो	BMI270
बारोमीटर	SPL06
ब्लैकबॉक्स	128MB
OSD मॉड्यूल	AT7456E

कनेक्टर & I/O

विशेषता	विशेषताएँ
चैनल आउटपुट	M1–M6
UART पोर्ट	5
I2C	समर्थित
ESC विशेषताएँ	UART3 RX, OneShot, PWM, Bidirectional DShot
सिग्नल इनपुट	SBUS, CRSF
यूएसबी पोर्ट	टाइप-सी
वीडियो ट्रांसमिशन	एचडी/एनालॉग प्लग-एंड-प्ले
एलईडी स्ट्रिप	समर्थित (सोल्डरिंग पैड के साथ)
आरएसएसआई आउटपुट	समर्थित
बज़्ज़र	समर्थित

पावर सप्लाई

विशेषता	विशिष्टता
इनपुट वोल्टेज	2S–6S
बीईसी आउटपुट	3.3V/300mA, 5V/3A, 9V/3A
9V स्विच	यूजर1 नियंत्रण

फर्मवेयर संगतता

• आर्डुपायलट

• बेटाफ्लाइट

• आईएनएवी

संचालन की शर्तें

आइटम	रेंज
तापमान	-30°C ~ +85°C
समर्थित मॉडल	2–6 अक्ष ड्रोन, फिक्स्ड-विंग, हेलीकॉप्टर, कारें, नावें, रोबोट, लॉन मोवर, बाइट बोट

---

अनुप्रयोग परिदृश्य

• FPV रेसिंग ड्रोन (DJI O3/O4 के लिए तैयार)

• फिक्स्ड-विंग एयरक्राफ्ट

• हेलीकॉप्टर

• हेवी-लिफ्ट जीपीएस ड्रोन

• कृषि स्वायत्त वाहन

• बेट बोट्स, लॉन मोवर्स, और ग्राउंड रोबोट

---

कार्यात्मक हाइलाइट्स

• स्मार्ट बीईसी स्विचिंग लचीले वीडियो पावर सप्लाई के लिए

• बिल्ट-इन ईएमआई प्रोटेक्शन 2oz कॉपर, फेराइट बीड्स, टीवीएस, और डीसी सर्ज प्रतिरोध के साथ

• ऑप्टिमाइज्ड सोल्डर पैड लेआउट सुव्यवस्थित वायरिंग और 40% स्थापना दक्षता में सुधार के लिए

• इंटेलिजेंट ट्यूनिंग रेडियोलिंक मिशन प्लानर, INAV, या बेटाफ्लाइट कॉन्फ़िगरेटर के माध्यम से

• उपयोगकर्ता-अनुकूल इंटरफेस: DJI डिजिटल FPV, CADDX, और एनालॉग सिस्टम के साथ सहजता से एकीकृत

विवरण

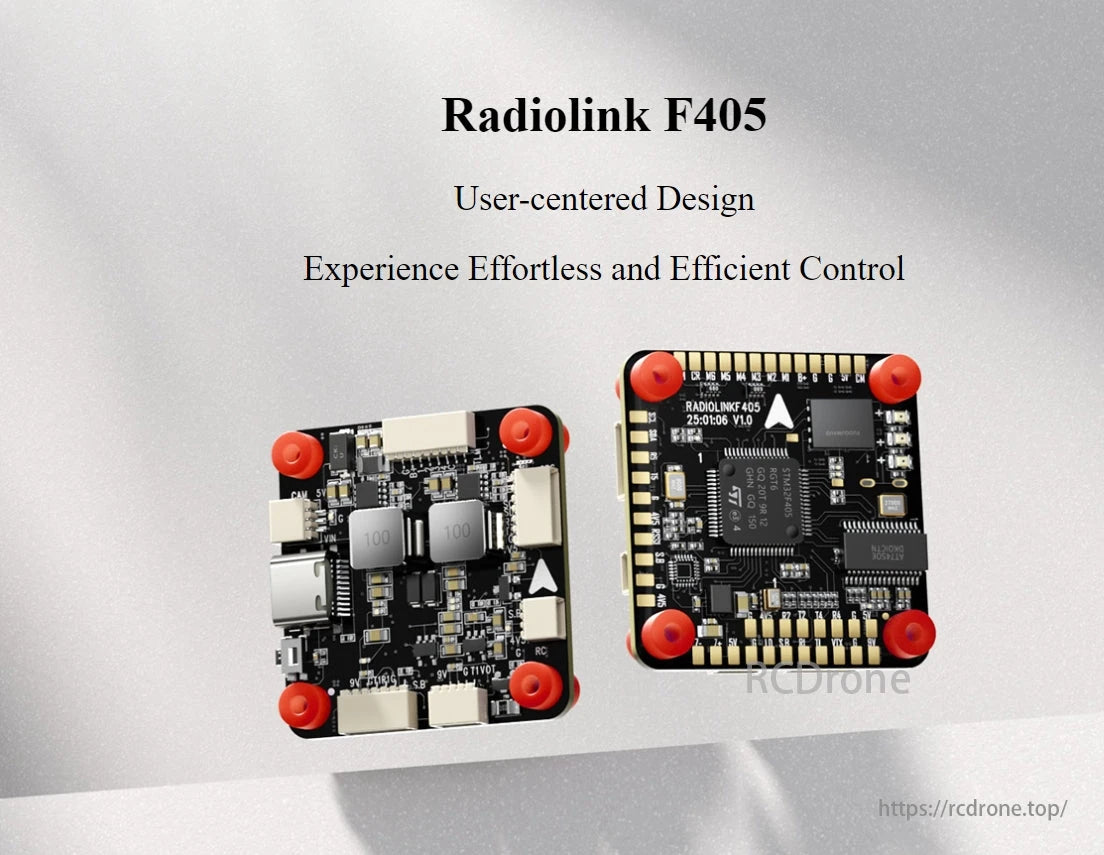

Radiolink F405 फ्लाइट कंट्रोलर सहज और प्रभावी नियंत्रण के लिए उपयोगकर्ता-केंद्रित डिज़ाइन प्रदान करता है।

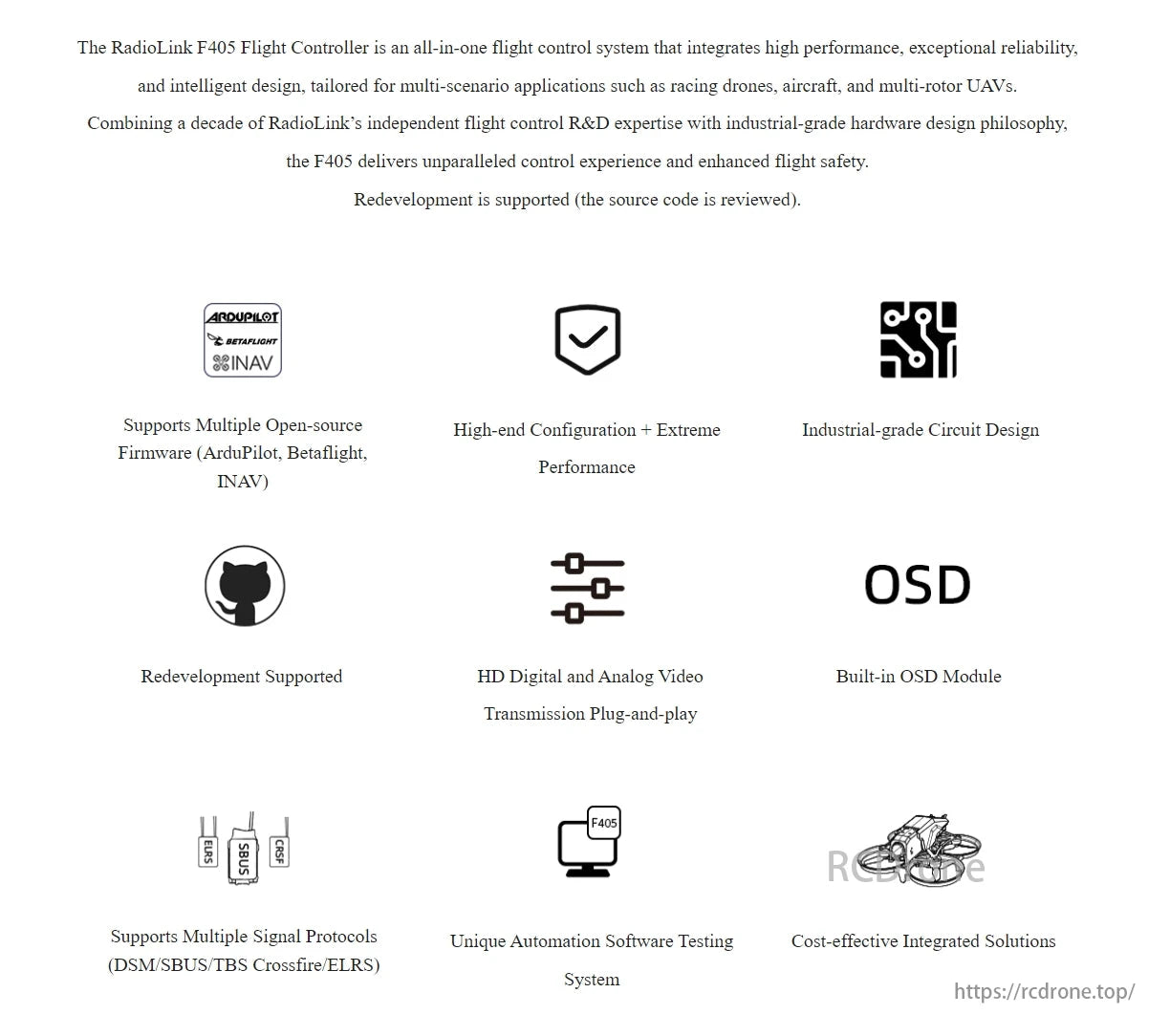

RadioLink F405 फ्लाइट कंट्रोलर रेसिंग ड्रोन, विमान और मल्टी-रोटर UAVs के लिए उच्च प्रदर्शन, विश्वसनीयता और बुद्धिमान डिज़ाइन को एकीकृत करता है। यह ओपन-सोर्स फर्मवेयर, कई सिग्नल प्रोटोकॉल, HD वीडियो ट्रांसमिशन और अंतर्निहित OSD मॉड्यूल का समर्थन करता है।

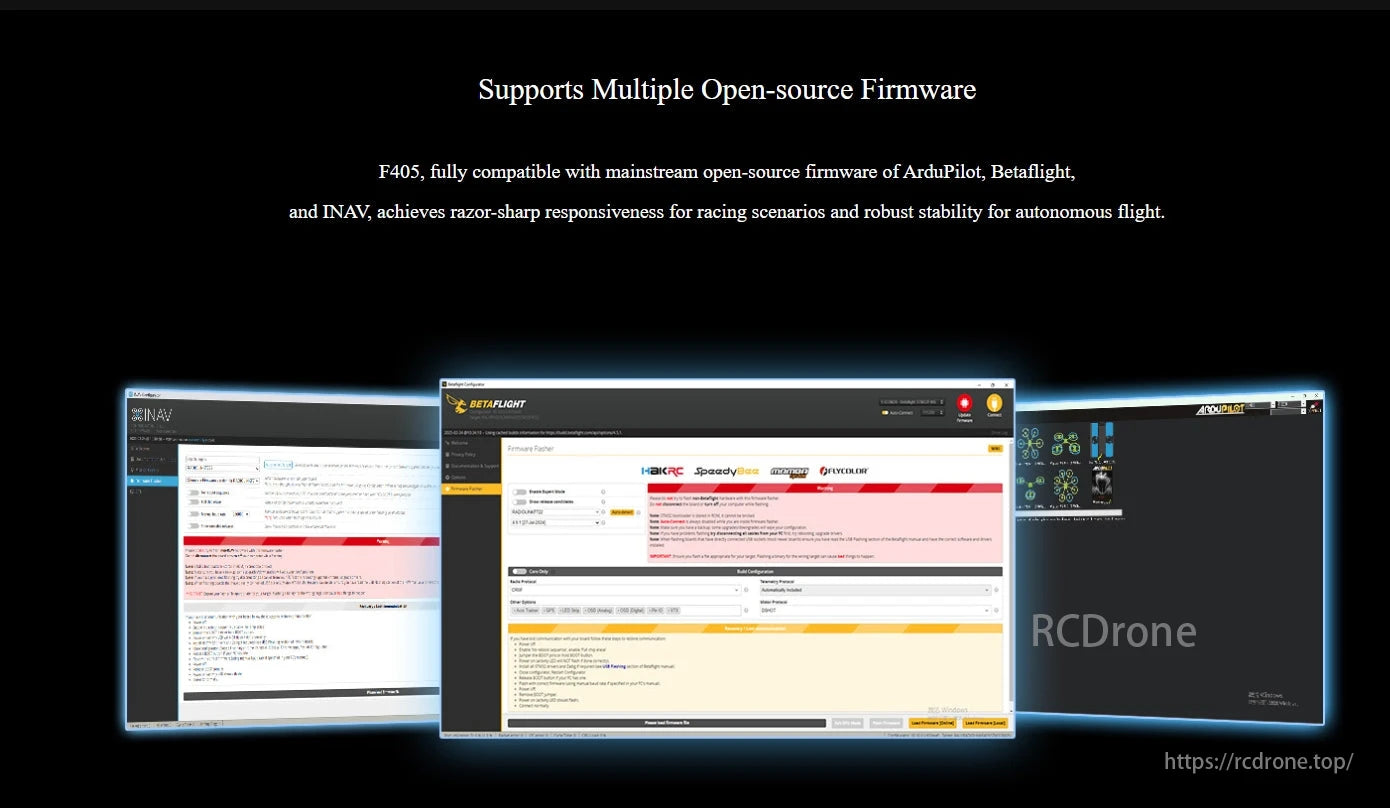

F405 ArduPilot, Betaflight, और INAV फर्मवेयर का समर्थन करता है, जो रेसिंग के लिए तेज़ प्रतिक्रिया और स्थिर स्वायत्त उड़ान प्रदान करता है।

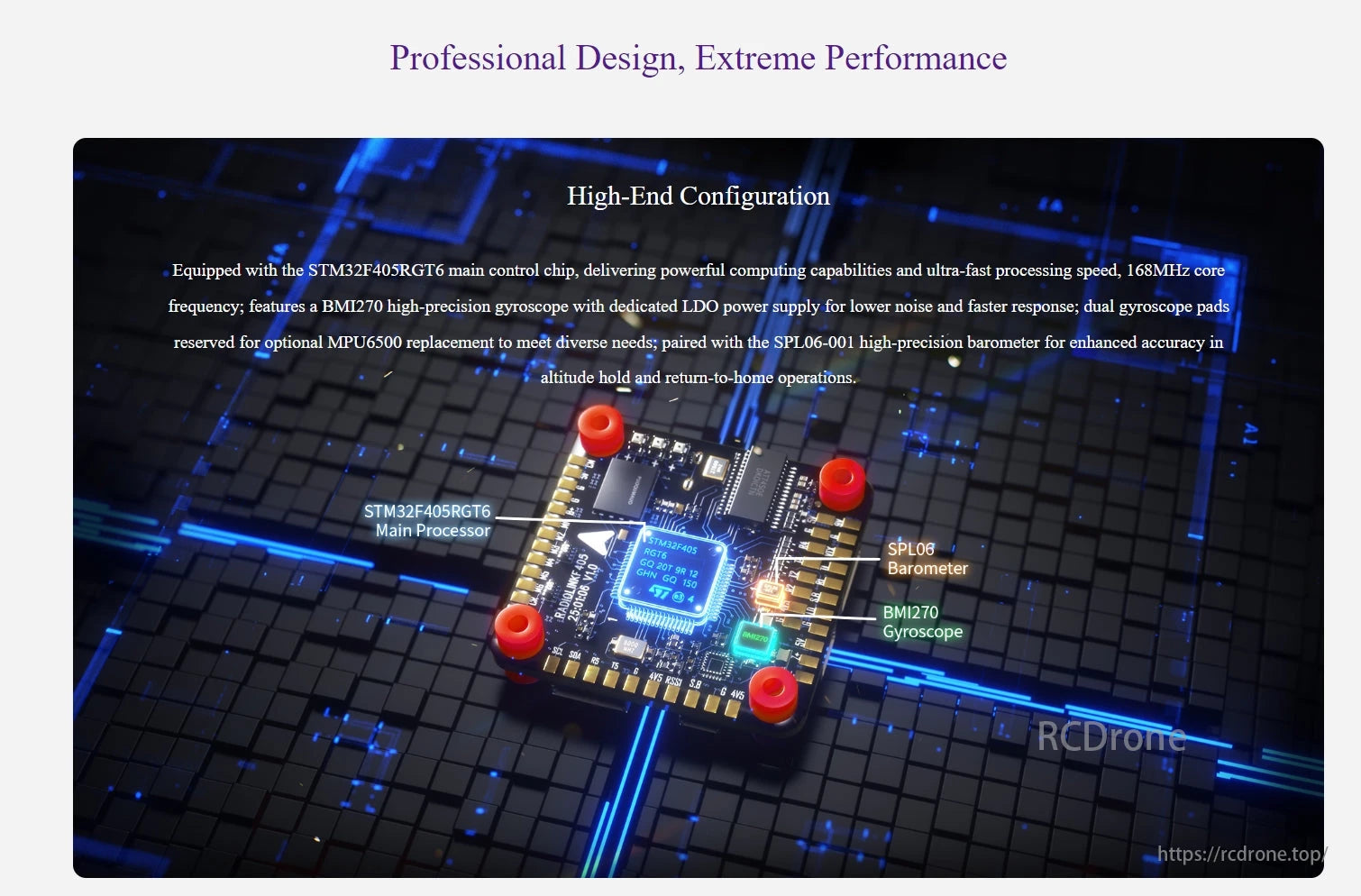

पेशेवर डिज़ाइन, अत्यधिक प्रदर्शन। STM32F405RGT6 प्रोसेसर, BMI270 जिरोस्कोप, और SPL06-001 बैरोमीटर के साथ उच्च-स्तरीय कॉन्फ़िगरेशन, सटीक ऊँचाई नियंत्रण और बेहतर उड़ान स्थिरता के लिए।

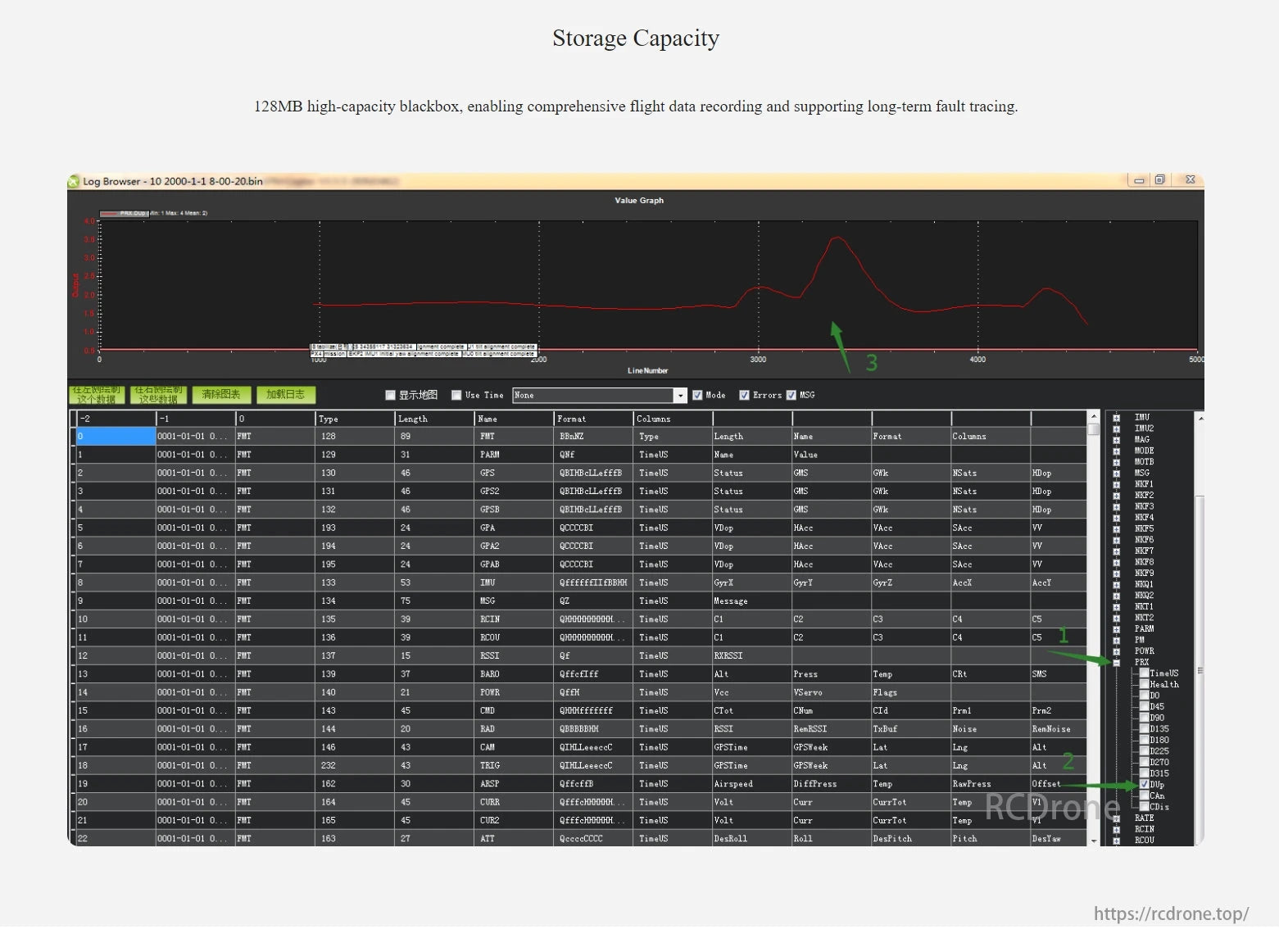

उड़ान डेटा रिकॉर्डिंग और दोष ट्रेसिंग के लिए उच्च-क्षमता 128MB ब्लैकबॉक्स। लॉग ब्राउज़र GPS, IMU, और सेंसर टेलीमेट्री डेटा दिखाता है।

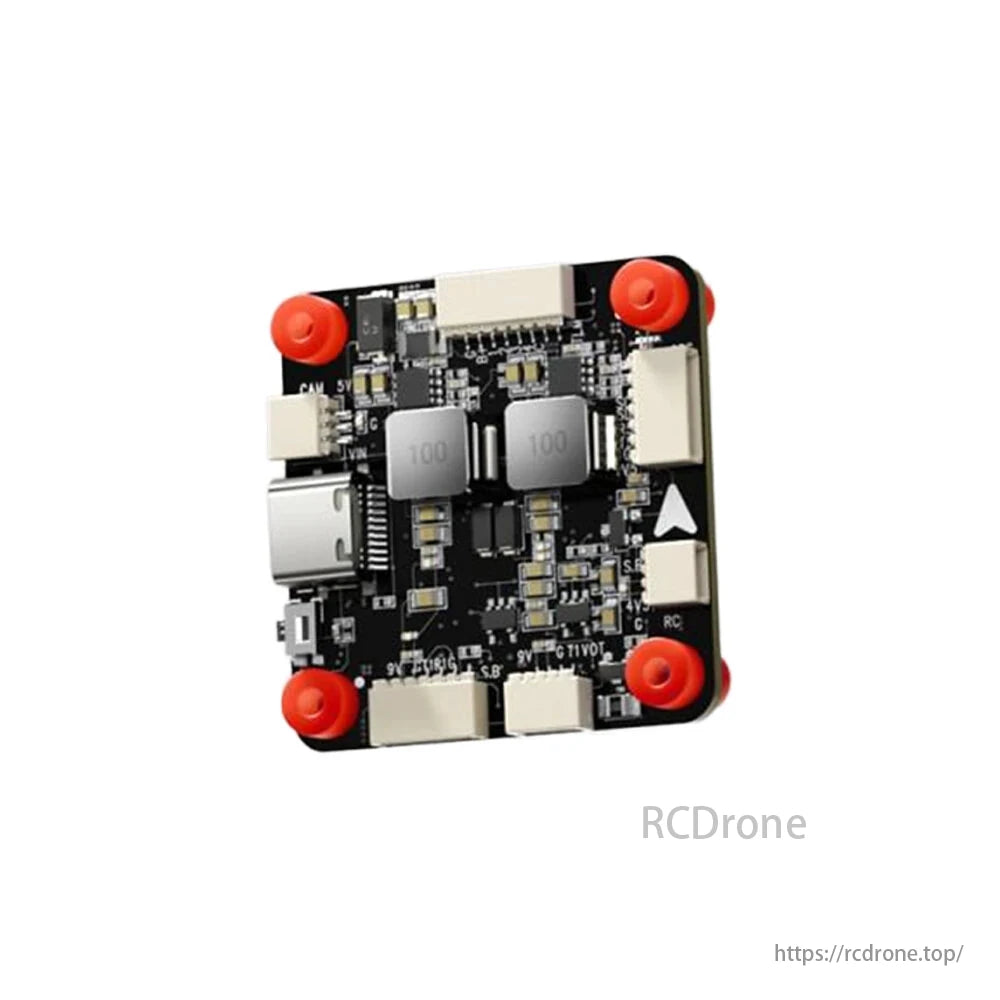

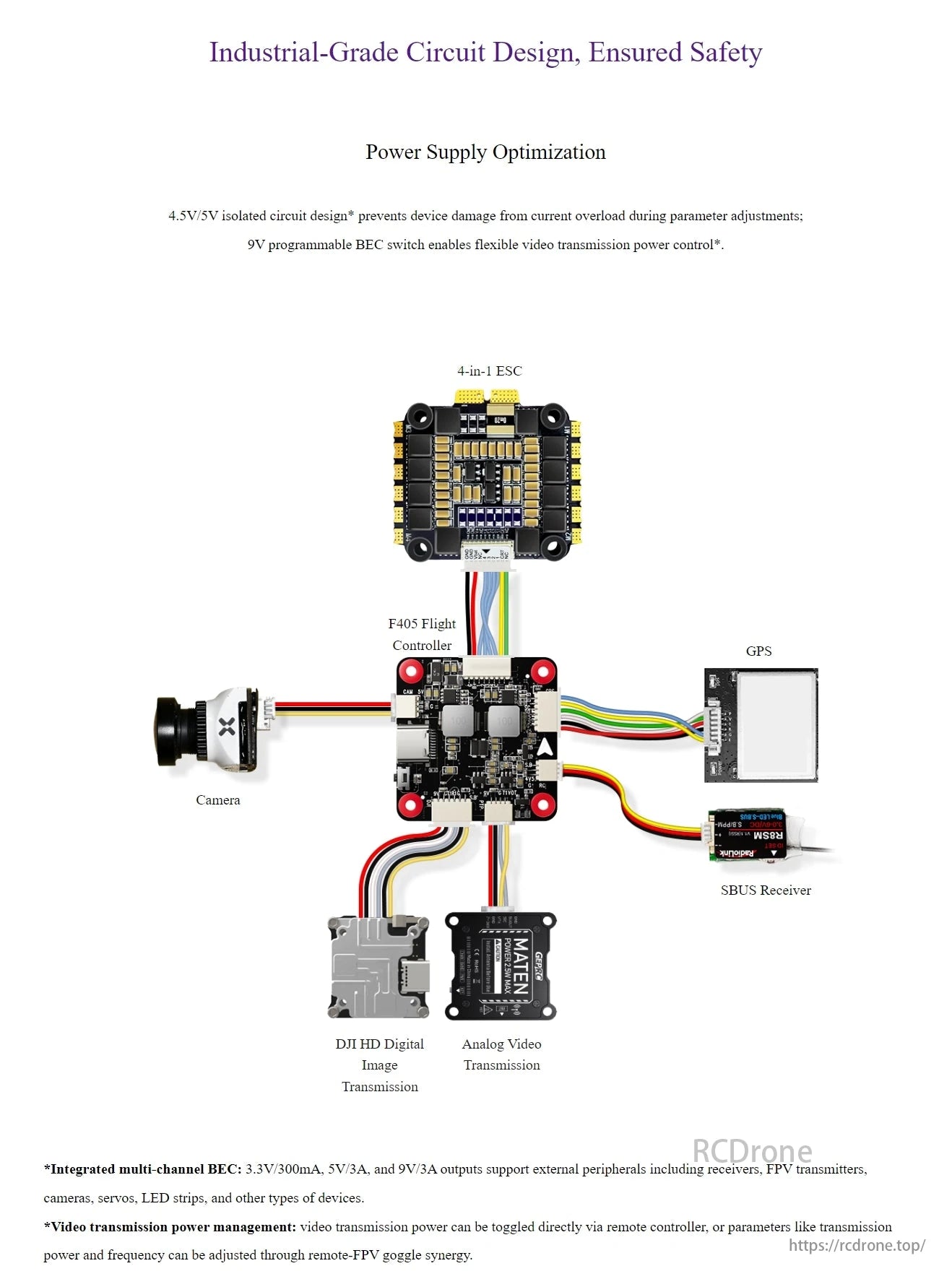

औद्योगिक सर्किट डिज़ाइन सुरक्षा सुनिश्चित करता है। पावर सप्लाई ऑप्टिमाइजेशन क्षति को रोकता है और लचीली वीडियो ट्रांसमिशन को सक्षम बनाता है। घटक: 4-इन-1 ESC, GPS, SBUS रिसीवर, DJI HD डिजिटल इमेज ट्रांसमिशन, एनालॉग वीडियो ट्रांसमिशन।

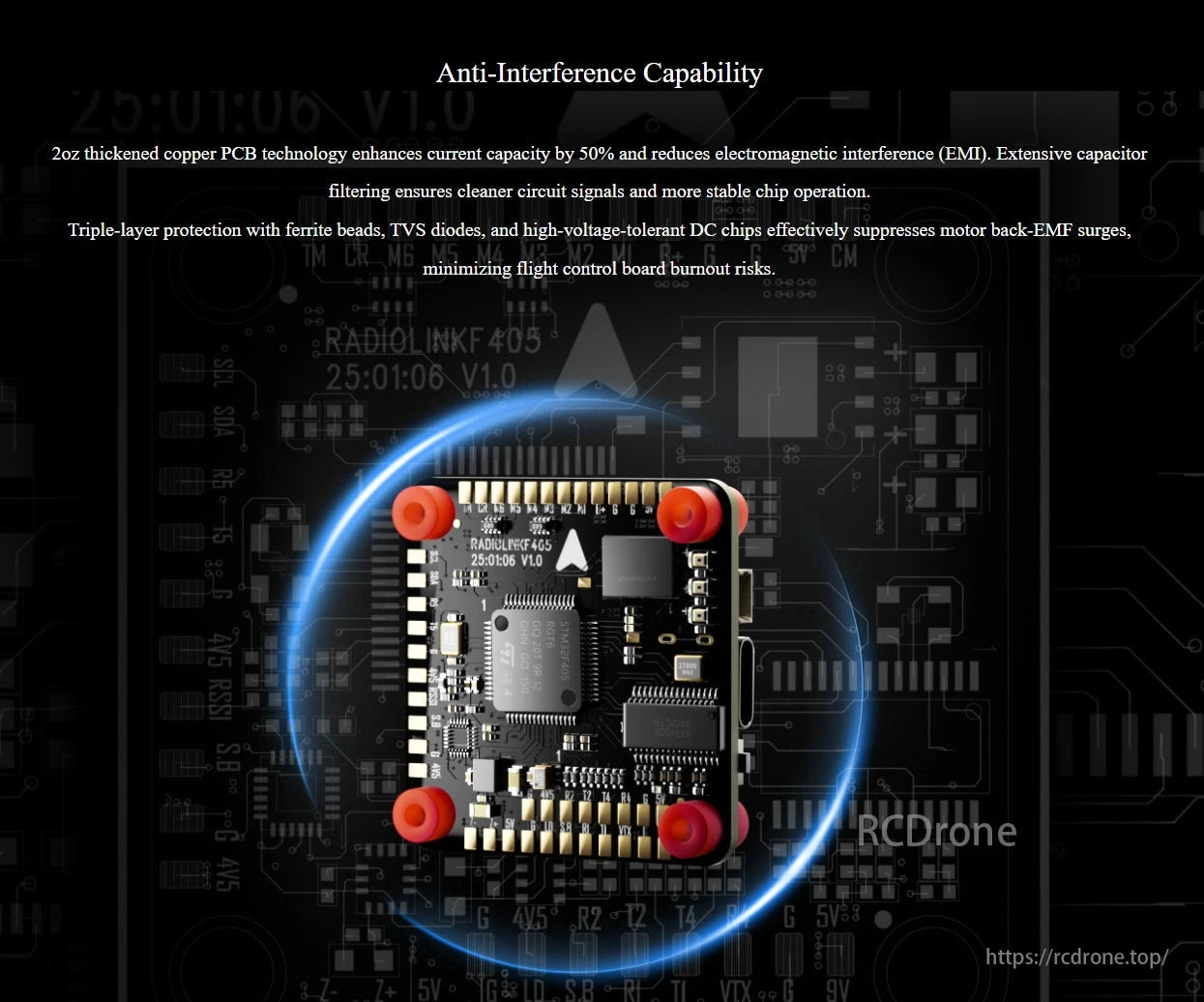

RadioLink F405 फ्लाइट कंट्रोलर में बेहतर करंट क्षमता, कम EMI, और स्थिर प्रदर्शन के लिए 2oz तांबे का PCB है। ट्रिपल-लेयर सुरक्षा बर्नआउट के जोखिम को कम करती है।

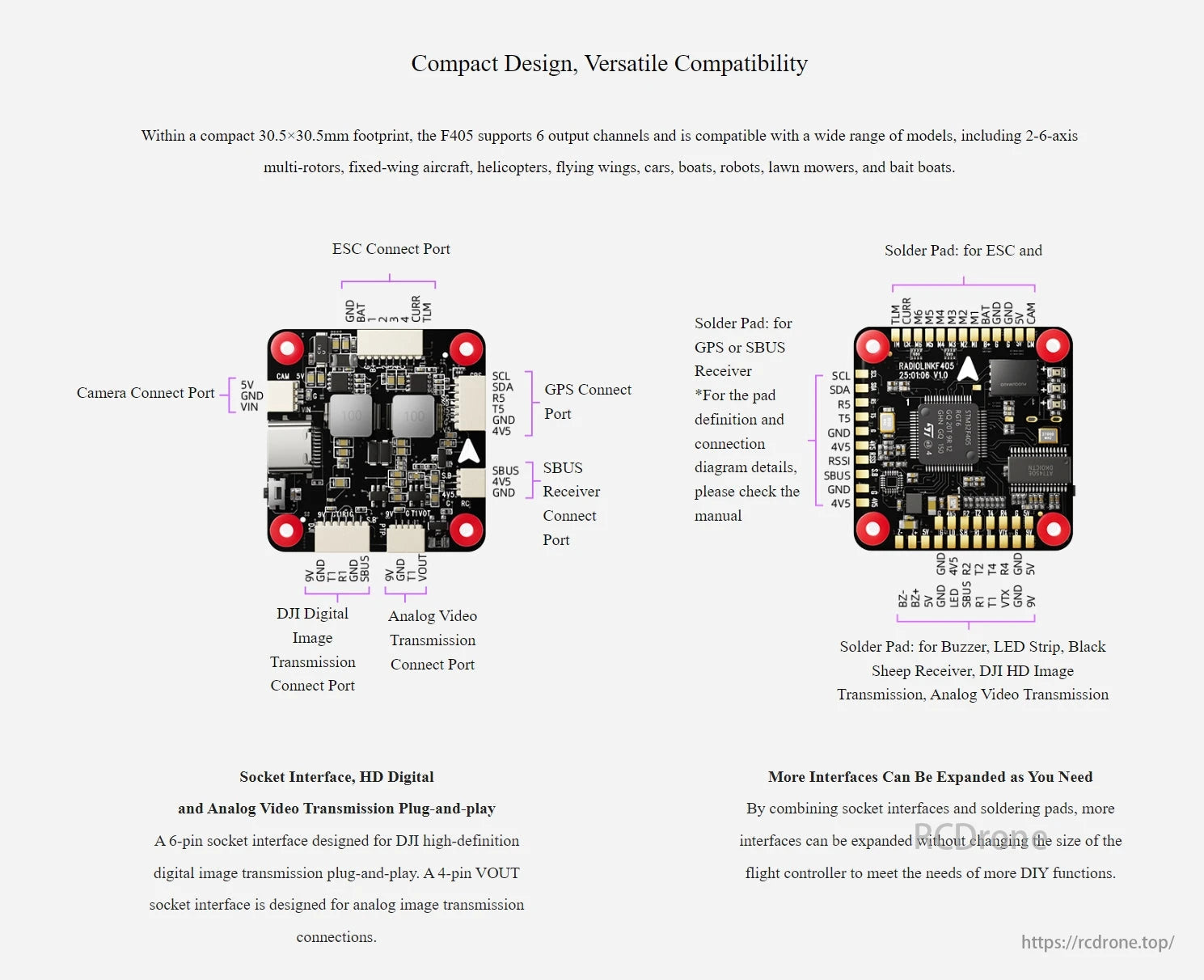

कॉम्पैक्ट F405 फ्लाइट कंट्रोलर 6 आउटपुट चैनलों का समर्थन करता है, विभिन्न मॉडलों के साथ संगत है। इसमें ESC, GPS, SBUS पोर्ट, कैमरा कनेक्ट, और DJI डिजिटल/एनालॉग वीडियो ट्रांसमिशन की विशेषताएँ हैं। बहुपरकारी उपयोग के लिए विस्तारित इंटरफेस।

कॉम्पैक्ट डिज़ाइन, बहुपरकारी संगतता। F405 6 आउटपुट चैनलों का समर्थन करता है, 2-6-धुरी मल्टी-रोटर्स, फिक्स्ड-विंग एयरक्राफ्ट, हेलीकॉप्टर, उड़ने वाले पंख, कारें, नावें, रोबोट, लॉन मोवर्स, और बाइट बोट्स के साथ संगत है।उदाहरणों में हेलीकॉप्टर, फिक्स्ड-विंग प्लेन, जीपीएस ड्रोन, बाइट बोट, लॉन मोवर और कृषि वाहन शामिल हैं।

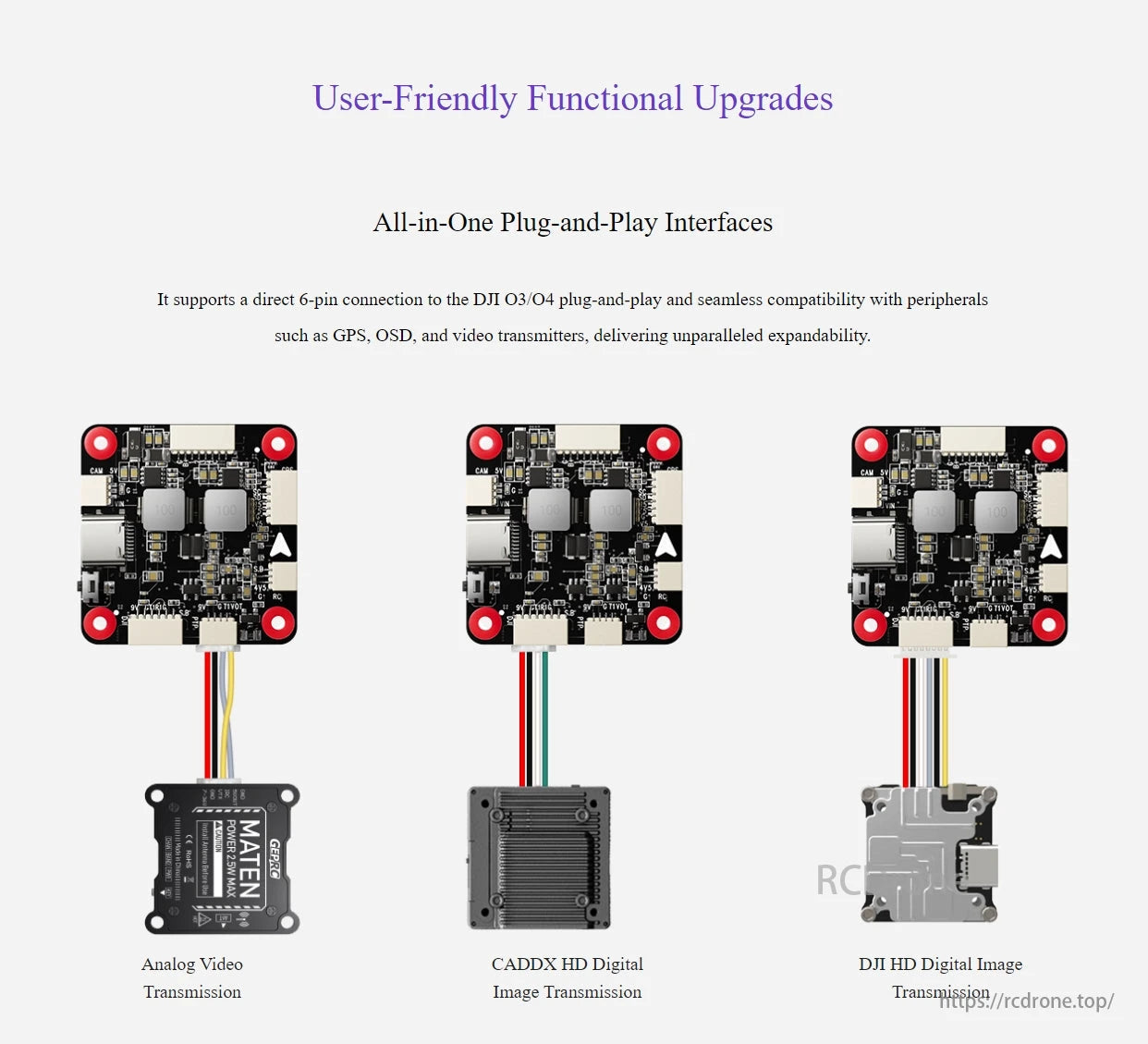

उपयोगकर्ता के अनुकूल कार्यात्मक उन्नयन। ऑल-इन-वन प्लग-एंड-प्ले इंटरफेस DJI O3/O4, GPS, OSD, वीडियो ट्रांसमीटर का समर्थन करते हैं। एनालॉग वीडियो, CADDX HD डिजिटल, DJI HD डिजिटल इमेज ट्रांसमिशन के साथ विस्तारित किया जा सकता है।

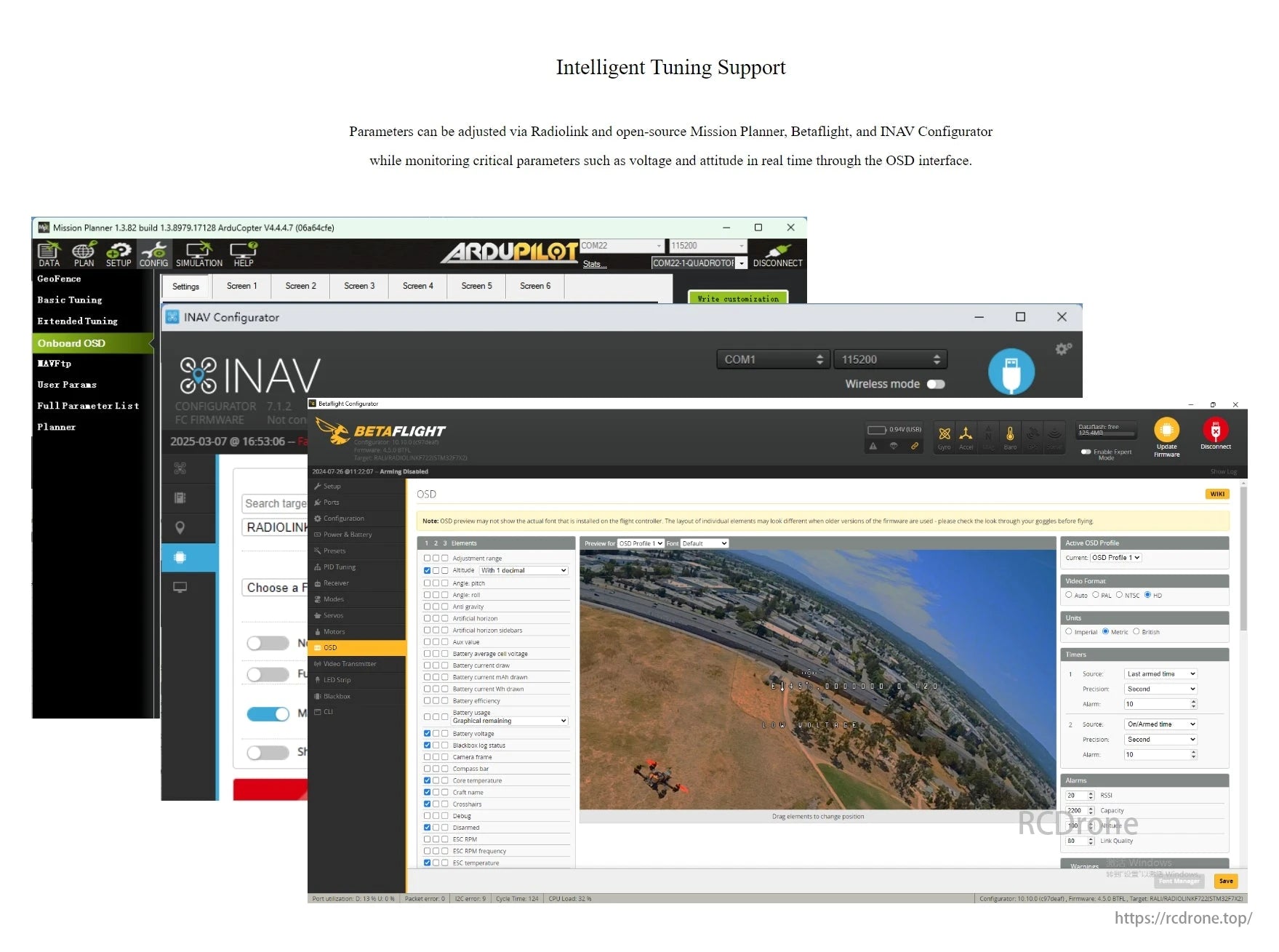

रेडियोलिंक F405 फ्लाइट कंट्रोलर के लिए बुद्धिमान ट्यूनिंग समर्थन। रेडियोलिंक, मिशन प्लानर, बेटाफ्लाइट, या INAV कॉन्फ़िगरेटर के माध्यम से पैरामीटर समायोजित करें। OSD इंटरफेस के माध्यम से वास्तविक समय में वोल्टेज और स्थिति की निगरानी।

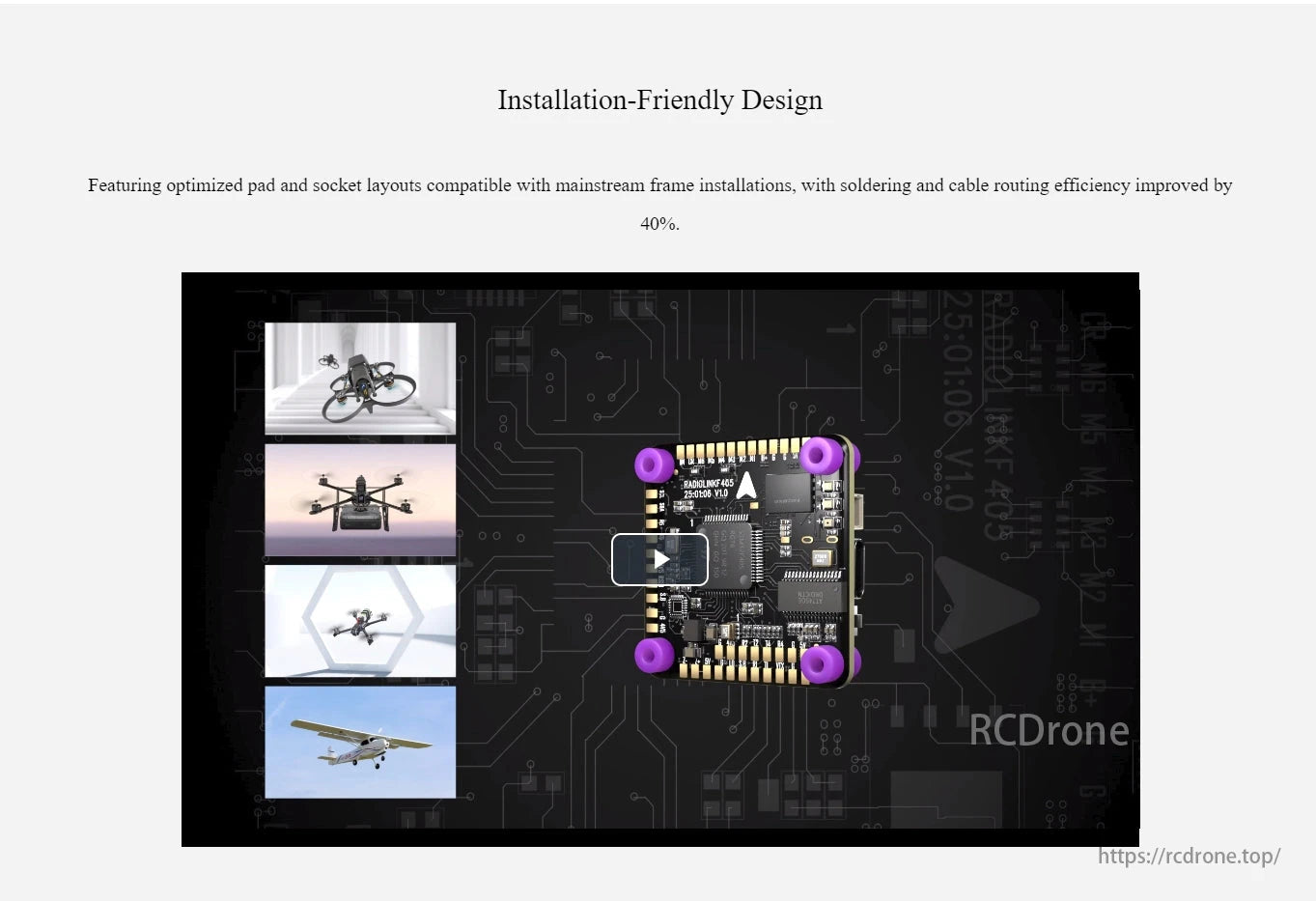

स्थापना के अनुकूल डिज़ाइन। मुख्यधारा के फ्रेम इंस्टॉलेशन के साथ संगत अनुकूलित पैड और सॉकेट लेआउट, सोल्डरिंग और केबल रूटिंग की दक्षता में 40% सुधार करता है।

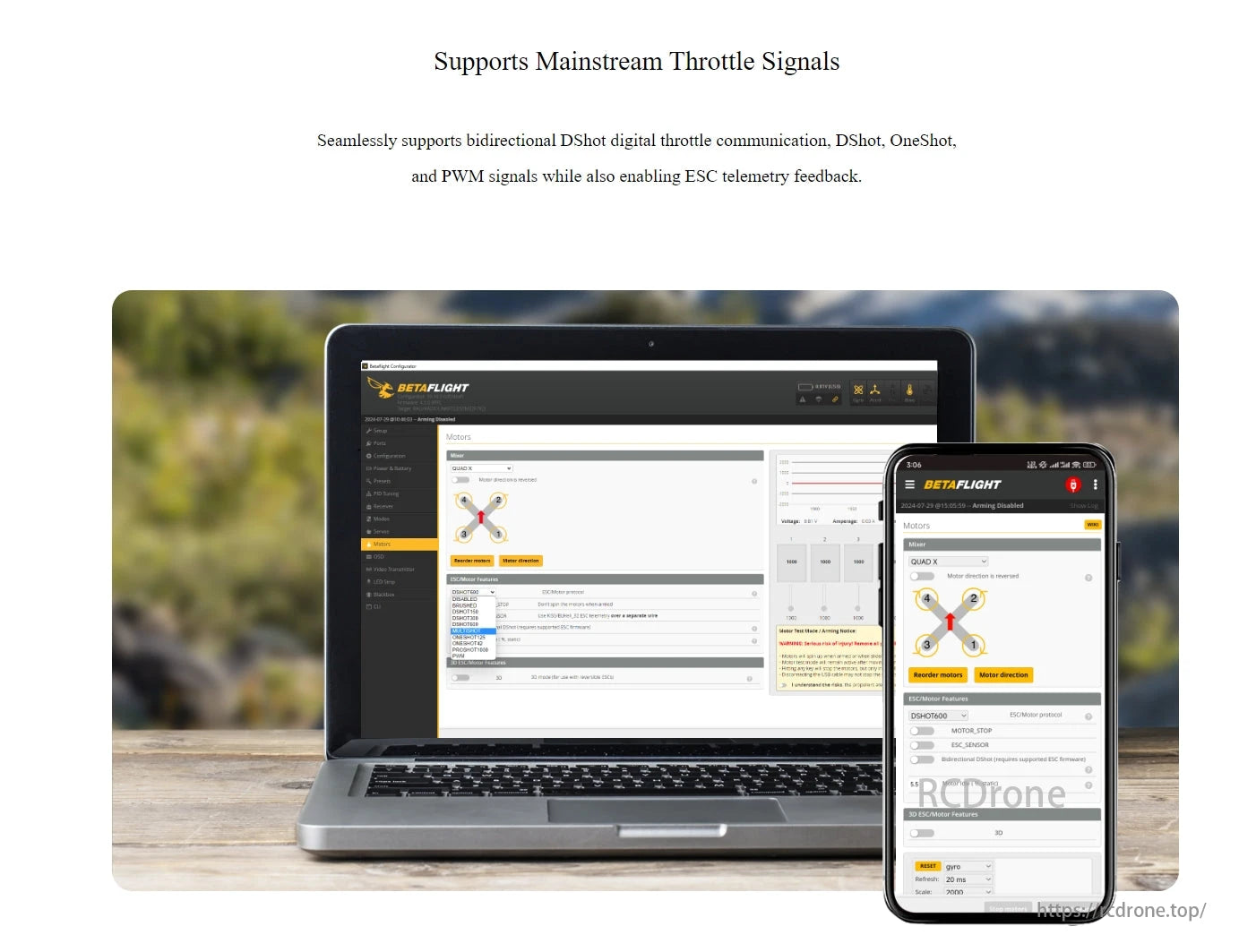

मुख्यधारा के थ्रॉटल सिग्नल का समर्थन करता है, जिसमें DShot, OneShot, और PWM शामिल हैं। ESC टेलीमेट्री फीडबैक सक्षम करता है।लैपटॉप और स्मार्टफोन्स पर मोटर कॉन्फ़िगरेशन के लिए Betaflight सॉफ़्टवेयर के साथ संगत।

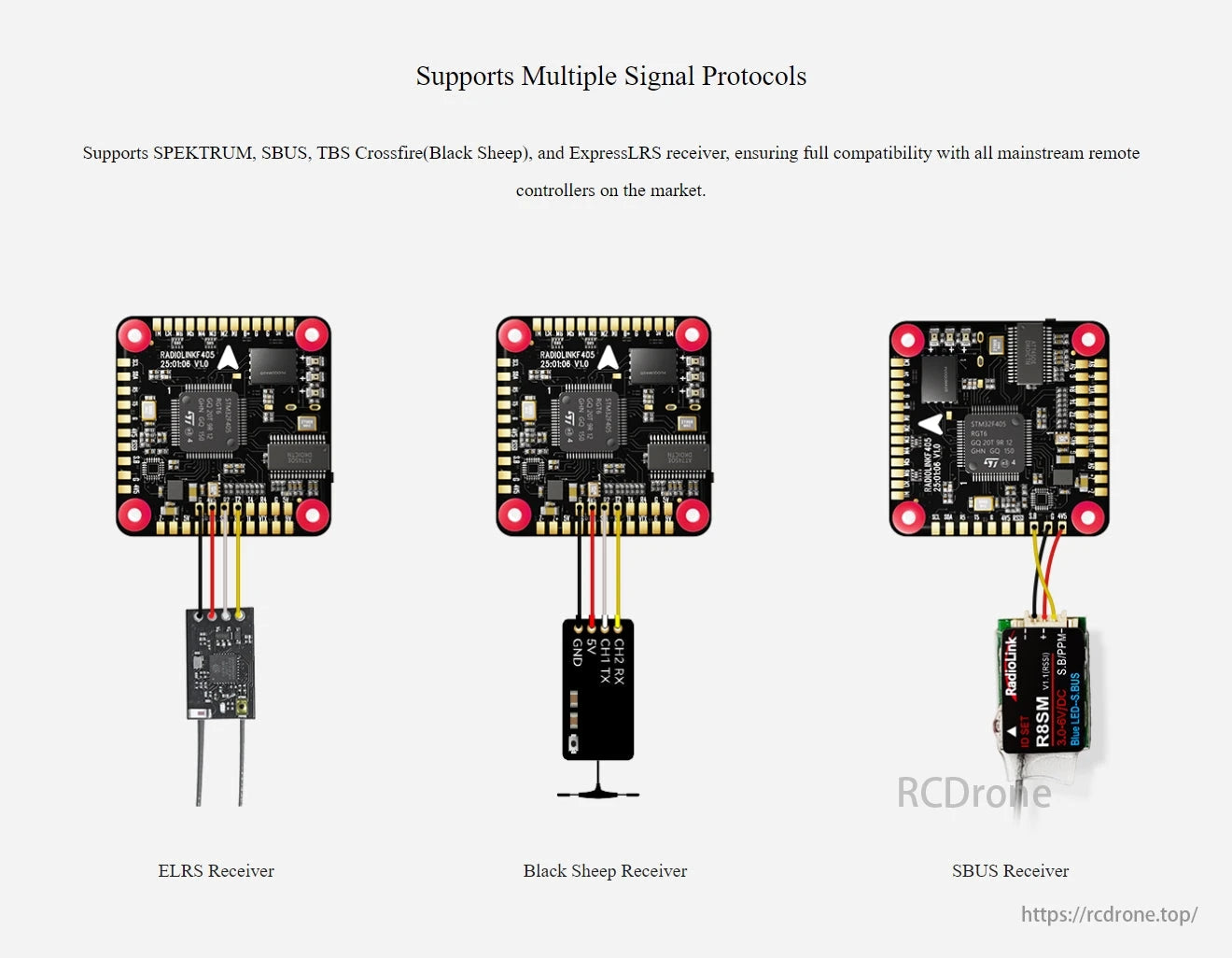

RadioLink F405 फ्लाइट कंट्रोलर SPEKTRUM, SBUS, TBS Crossfire (Black Sheep), और ExpressLRS रिसीवर्स का समर्थन करता है। यह मुख्यधारा के रिमोट कंट्रोलर्स के साथ संगतता सुनिश्चित करता है। इसमें ELRS, Black Sheep, और SBUS रिसीवर सेटअप शामिल हैं।

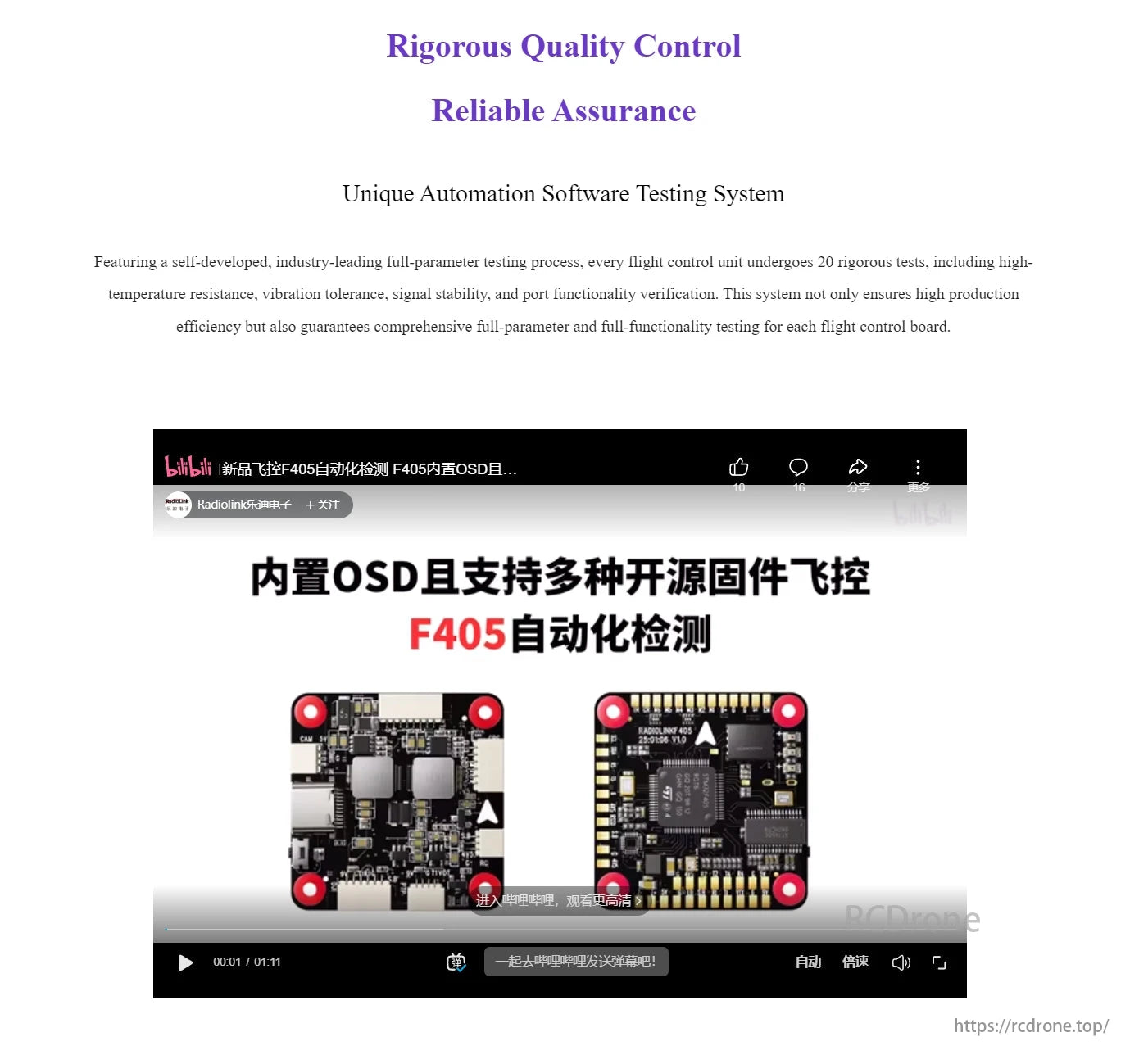

कठोर गुणवत्ता नियंत्रण विश्वसनीय प्रदर्शन सुनिश्चित करता है। अद्वितीय ऑटोमेशन सॉफ़्टवेयर F405 फ्लाइट कंट्रोलर का उच्च तापमान प्रतिरोध, कंपन सहिष्णुता, सिग्नल स्थिरता, और पोर्ट कार्यक्षमता के लिए परीक्षण करता है। व्यापक परीक्षण दक्षता की गारंटी देता है।

F405 गुणवत्ता परीक्षण मैनुअल डिटेक्शन और अद्वितीय रेडियोलिंक ऑटोमेशन सॉफ़्टवेयर परीक्षण प्रणाली की तुलना करते हैं।मैनुअल परीक्षण समय हैं: कार्य इंटरफेस के लिए 5 मिनट, सेंसर के लिए 11 मिनट, आउटपुट इंटरफेस के लिए 2 मिनट, RC इंटरफेस और पावर-ऑन डिटेक्शन के लिए 1-1 मिनट, और उपस्थिति और सोल्डरिंग के लिए 23 मिनट — कुल मिलाकर 23 मिनट। स्वचालन प्रणाली प्रत्येक श्रेणी के लिए केवल 1 मिनट लेती है (उपस्थिति और सोल्डरिंग को छोड़कर, जो 3 मिनट में होती है), परीक्षण 3 मिनट में पूरा करती है, जो महत्वपूर्ण दक्षता लाभ को दर्शाता है।

सप्लाई चेन आश्वासन अत्यधिक तापमान में स्थिर संचालन सुनिश्चित करता है।

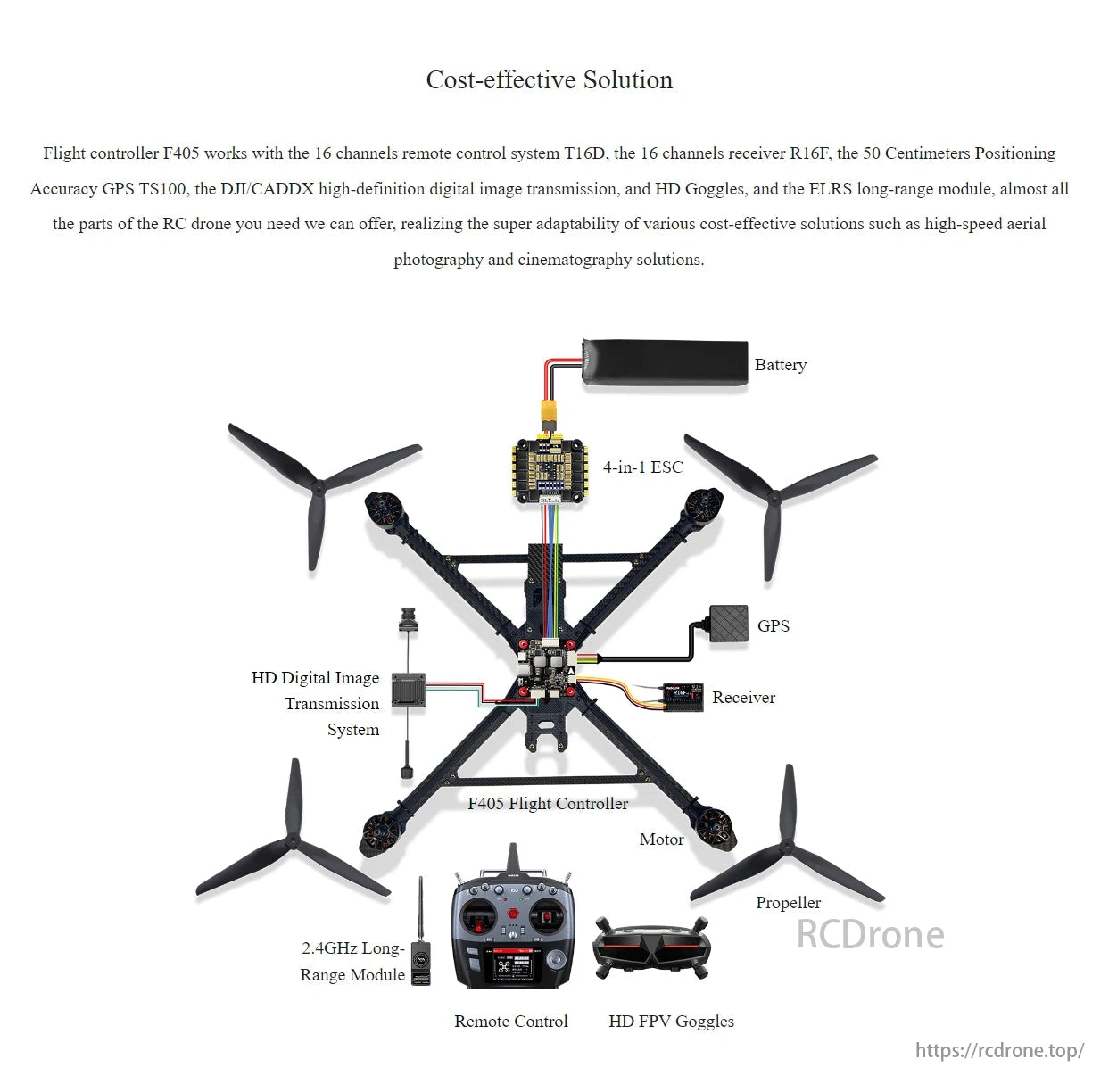

लागत-कुशल RC ड्रोन समाधान जिसमें F405 उड़ान नियंत्रक, T16D रिमोट, R16F रिसीवर, TS100 GPS, CADDX ट्रांसमिशन, HD गॉगल्स, ELRS मॉड्यूल शामिल हैं। उच्च गति की हवाई फोटोग्राफी और फिल्म निर्माण का समर्थन करता है।

उपयोग गारंटी RadioLink मॉडलों के लिए आसान स्थापना और पैरामीटर सेटिंग सुनिश्चित करती है। उपयोगकर्ता सहायता के लिए विभिन्न प्लेटफार्मों पर व्यापक मार्गदर्शन, सामान्य प्रश्न, और समर्थन उपलब्ध हैं।F405 कई फर्मवेयर विकल्पों के साथ संगत है।

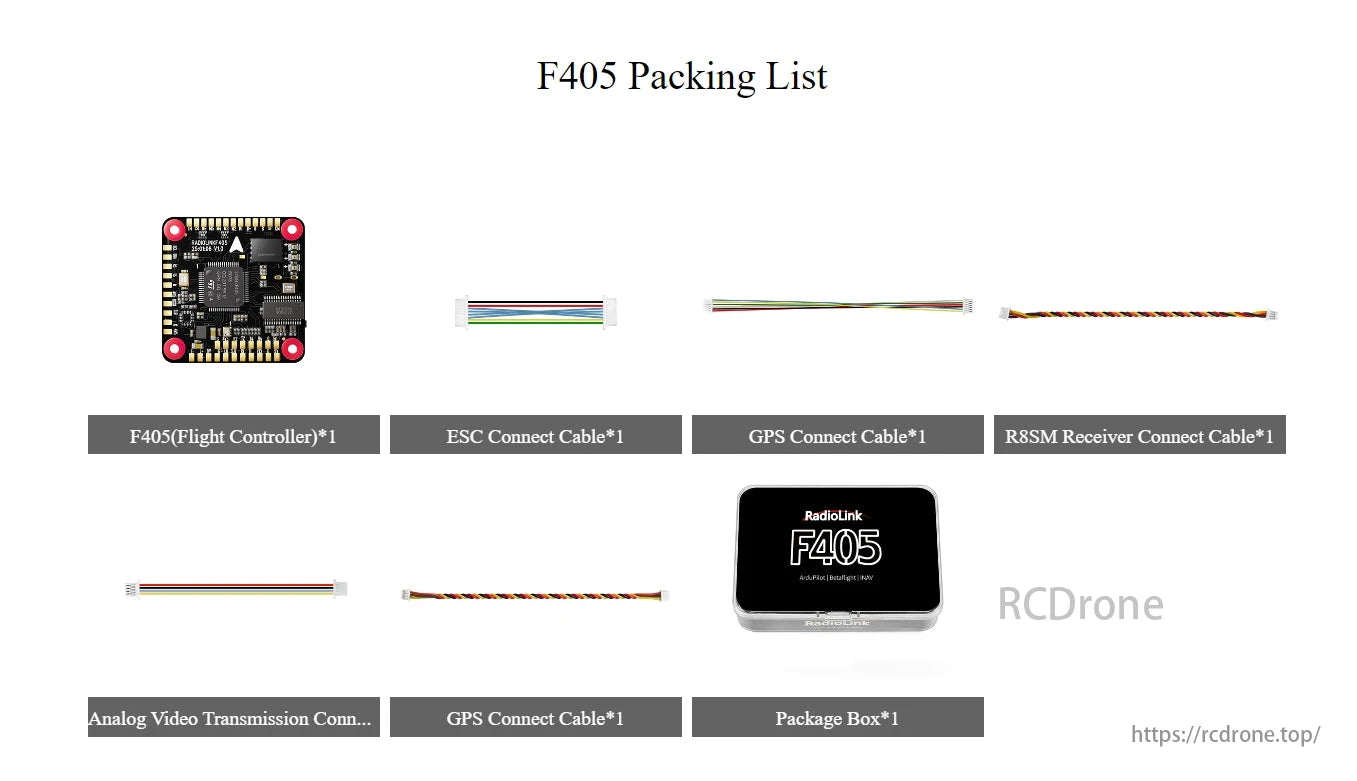

F405 फ्लाइट कंट्रोलर, ESC कनेक्ट केबल, GPS कनेक्ट केबल, R8SM रिसीवर कनेक्ट केबल, एनालॉग वीडियो ट्रांसमिशन केबल, पैकेज बॉक्स शामिल है।
