FLYWOO GOKU F722 PRO मिनी V2 20x20 फ्लाइट कंट्रोलर प्लग&Pले O4 / O4 प्रो, STM32F722, 16MB ब्लैकबॉक्स

अवलोकन

FLYWOO GOKU F722 PRO Mini V2 एक 20x20 उड़ान नियंत्रक है जिसे मॉड्यूलर, प्लग-इन स्थापना के लिए डिज़ाइन किया गया है जिसमें सॉकेटेड पोर्ट हैं जबकि कस्टम निर्माण के लिए सोल्डर पैड उपलब्ध हैं। यह एक STM32F722 मुख्य नियंत्रक का उपयोग करता है और सरल वायरिंग के लिए डुअल रिजर्व 4-इन-1 ESC सॉकेट के साथ 8 मोटर आउटपुट तक का समर्थन करता है।

मुख्य विशेषताएँ

• उच्च-प्रदर्शन MCU: STM32F722 (216MHz प्रोसेसिंग स्पीड तक)
• जाइरोस्कोप: ICM42688 (उत्पाद सामग्री में ICM42688 / MPU6000 का भी संदर्भ है)
• उड़ान डेटा लॉगिंग के लिए 16MB ब्लैक बॉक्स
• आसान स्थापना और रखरखाव के लिए सॉकेटेड, प्लग-एंड-प्ले पोर्ट डिज़ाइन; सोल्डर पैड बनाए रखा गया
• 8 मोटर आउटपुट का समर्थन करता है; डुअल रिजर्व 4-इन-1 ESC सॉकेट
• ऑनबोर्ड BEC आउटपुट: VTX और परिधीय के लिए 10V/2A और 5V/2A
• स्थायित्व के लिए इमर्शन गोल्ड (सोने की परत चढ़ाई) PCB प्रक्रिया
• 10V पैड को Betaflight के माध्यम से सक्षम/अक्षम किया जा सकता है

विशेषताएँ

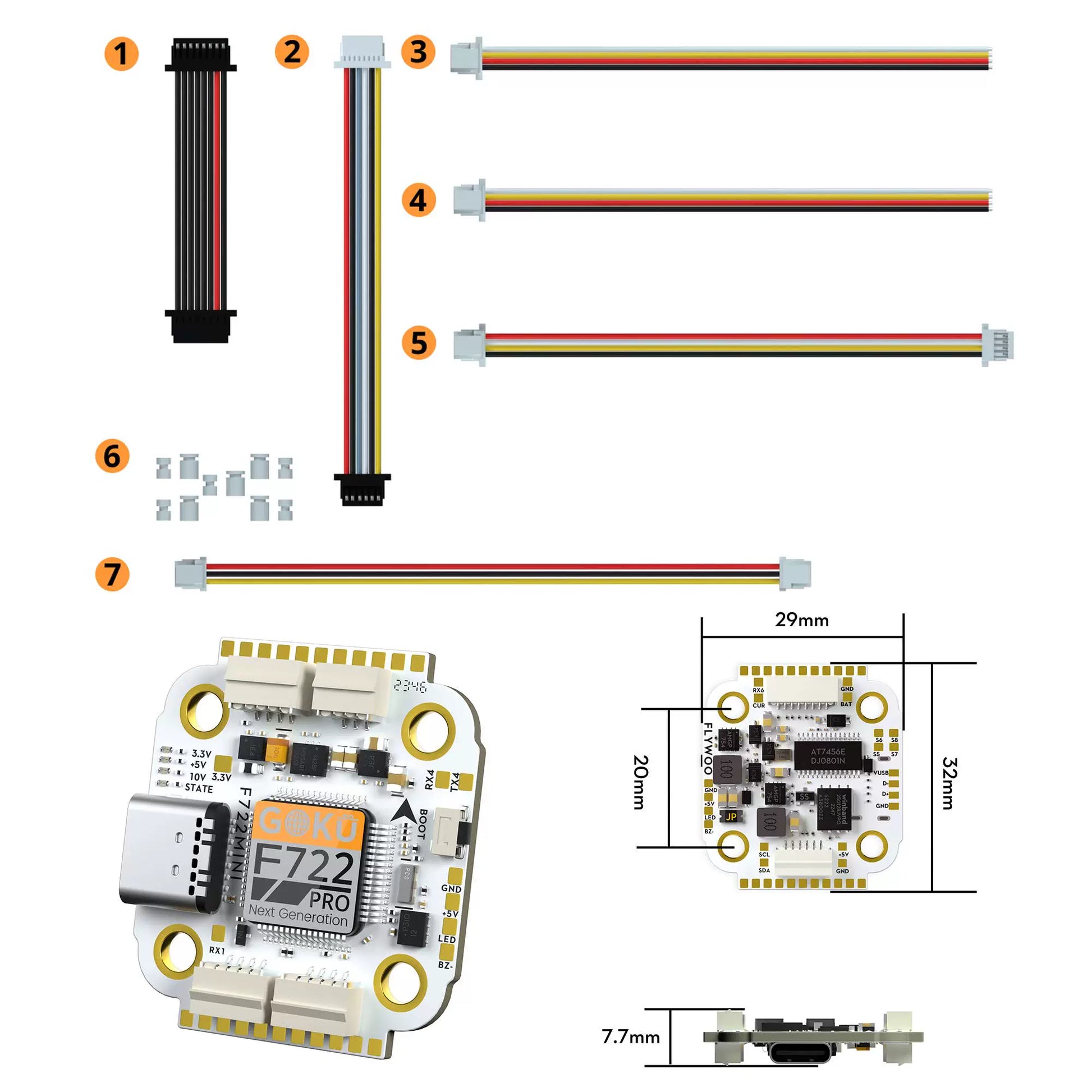

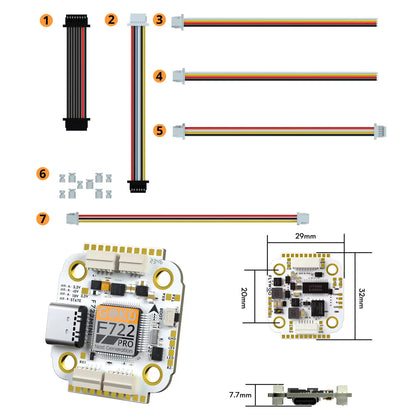

क्या शामिल है

• 1 x FC & ESC कनेक्शन केबल
• 1 x बजर कनेक्शन केबल
• 1 x GPS कनेक्शन केबल
• 1 x DJI O3 कनेक्शन केबल
• 1 x रिसीवर कनेक्शन केबल
• 5 x M3 शॉक-एब्जॉर्बिंग बॉल
• 5 x M2 शॉक-एब्जॉर्बिंग बॉल
• 1 x कैमरा कनेक्शन केबल

अनुप्रयोग

• 20x20 FPV ड्रोन निर्माण जो एक सॉकेटेड, मॉड्यूलर वायरिंग दृष्टिकोण की आवश्यकता है
• 6 UARTs (रिसीवर, GPS/कंपास, VTX/पेरिफेरल्स, आदि) का उपयोग करने वाले मल्टी-पेरिफेरल सेटअप)

हस्तनिर्मित / फर्मवेयर

• INAV फर्मवेयर (FLYWOO F722PRO): डाउनलोड लिंक

वायरिंग और फर्मवेयर लक्ष्य चयन सहायता के लिए, संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

विवरण

Flywoo GOKU F722 Mini/Pro V2 उड़ान नियंत्रक एक मॉड्यूलर प्लग-इन लेआउट का उपयोग करता है जिसमें USB-C और 16MB का अंतर्निर्मित ब्लैकबॉक्स होता है जो साफ, सेवा योग्य निर्माण के लिए है।

GOKU F722 Mini/Pro V2 एक STM32F722 MCU को प्लग-इन सॉकेट, MPU6000 जिरो, और 16MB ब्लैकबॉक्स स्टोरेज के साथ जोड़ता है जो साफ निर्माण और लॉगिंग के लिए है।

F722 Mini उड़ान नियंत्रक SBUS, RX/TX, 5V और GND के लिए लेबल किए गए प्लग और पैड का उपयोग करता है ताकि सामान्य FPV घटकों की वायरिंग को सरल बनाया जा सके।

बोर्ड लेआउट CAM, VTX, RX/TX UARTs, BAT/GND, और 5V/4.5V/10V पावर पैड को लेबल करता है ताकि वायरिंग और सेटअप को सरल बनाया जा सके।

GOKU F722 वायरिंग गाइड GPS/कंपास कनेक्शनों का मानचित्रण करता है (4.5V, RX/TX, GND, SCL/SDA) और 10V इलेक्ट्रॉनिक स्विच के लिए Betaflight मोड सेटअप दिखाता है।

FLYWOO GOKU F722 Pro Mini V2 Betaflight Configurator में फ्लैश करने के लिए FLYWOOF722PROV2 फर्मवेयर टारगेट का उपयोग करता है।
