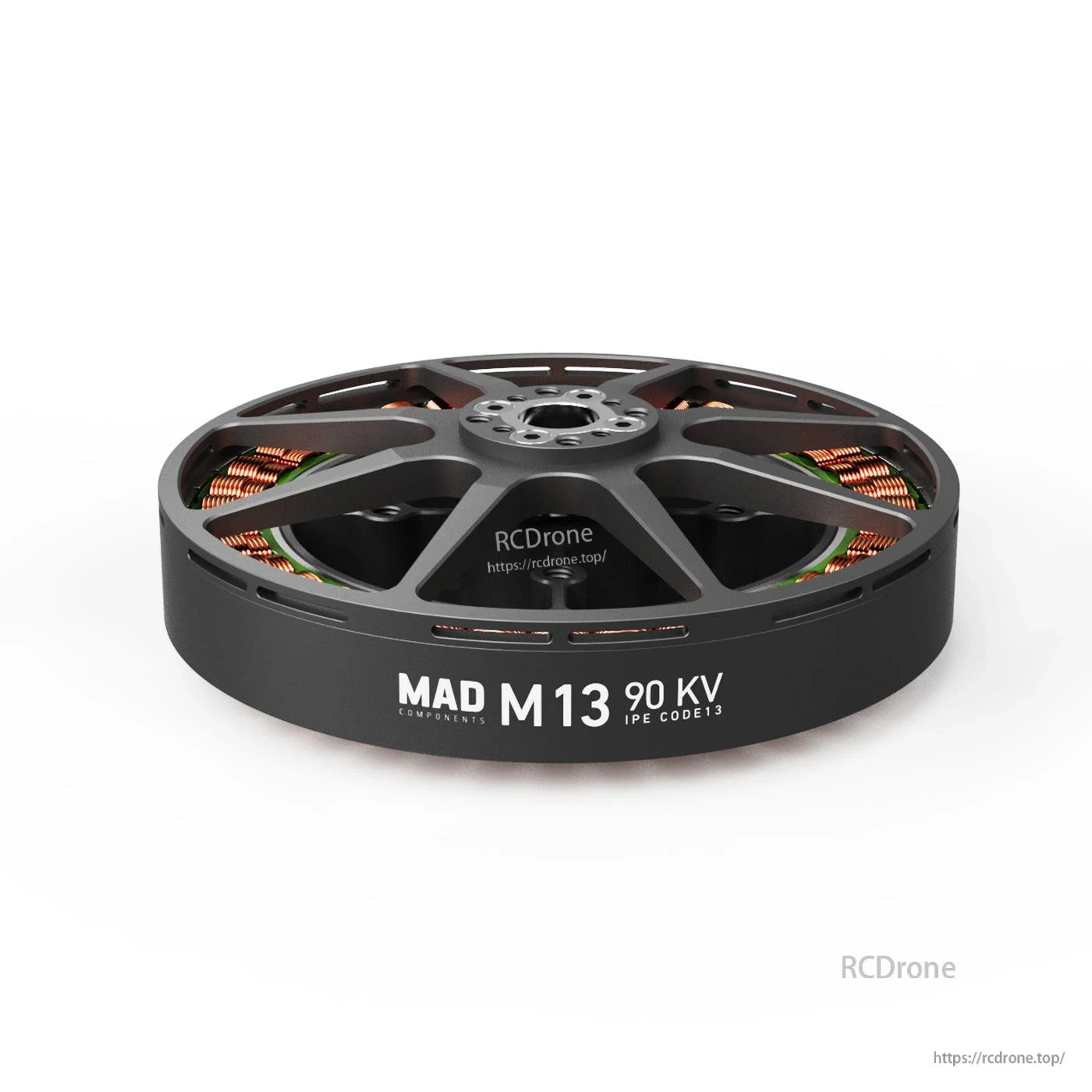

Overview
MAD M13 EEE एक भारी-उठाने वाला ड्रोन मोटर है जिसे 12S सिस्टम पर उच्च-प्रभावशीलता संचालन के लिए डिज़ाइन किया गया है। इसे 36-इंच प्रोपेलर्स के साथ 7–9 किलोग्राम एकल-रोटर पेलोड (सिफारिश की गई होवर थ्रस्ट) के लिए रखा गया है, जबकि अधिकतम थ्रस्ट रेटिंग 20.5 किलोग्राम/20.5 किलोग्राम-फोर्स (जैसा कि कहा गया है) का समर्थन करता है।
| सतत थ्रस्ट | 7~9 किलोग्राम |
| सिफारिश की गई होवर थ्रस्ट | 7.0~9.0 किलोग्राम-फोर्स |
| अधिकतम थ्रस्ट | 20.5 किलोग्राम / 20.5 किलोग्राम-फोर्स |
| समर्थन वोल्टेज | 12S |
| अनुकूलित वजन / मोटर वजन | 615 ग्राम |
| KV | 90KV |
| प्रभावशीलता (कहा गया) | >79% |
मुख्य विशेषताएँ
- बड़े मल्टीरोटर प्लेटफार्मों और औद्योगिक UAV निर्माण के लिए भारी-उठाने की स्थिति
- पीक थ्रस्ट 20 तक।5 kgf (प्रत्येक धुरी, निर्दिष्ट)
- 12S प्रणाली समर्थन (मानक वोल्टेज: 12S LiPo बैटरी)
- बारिश से सुरक्षा (सुरक्षा की डिग्री, निर्दिष्ट)
- स्वतंत्र सेंट्रिफ्यूगल गर्मी अपव्यय (निर्दिष्ट)
विशेषताएँ

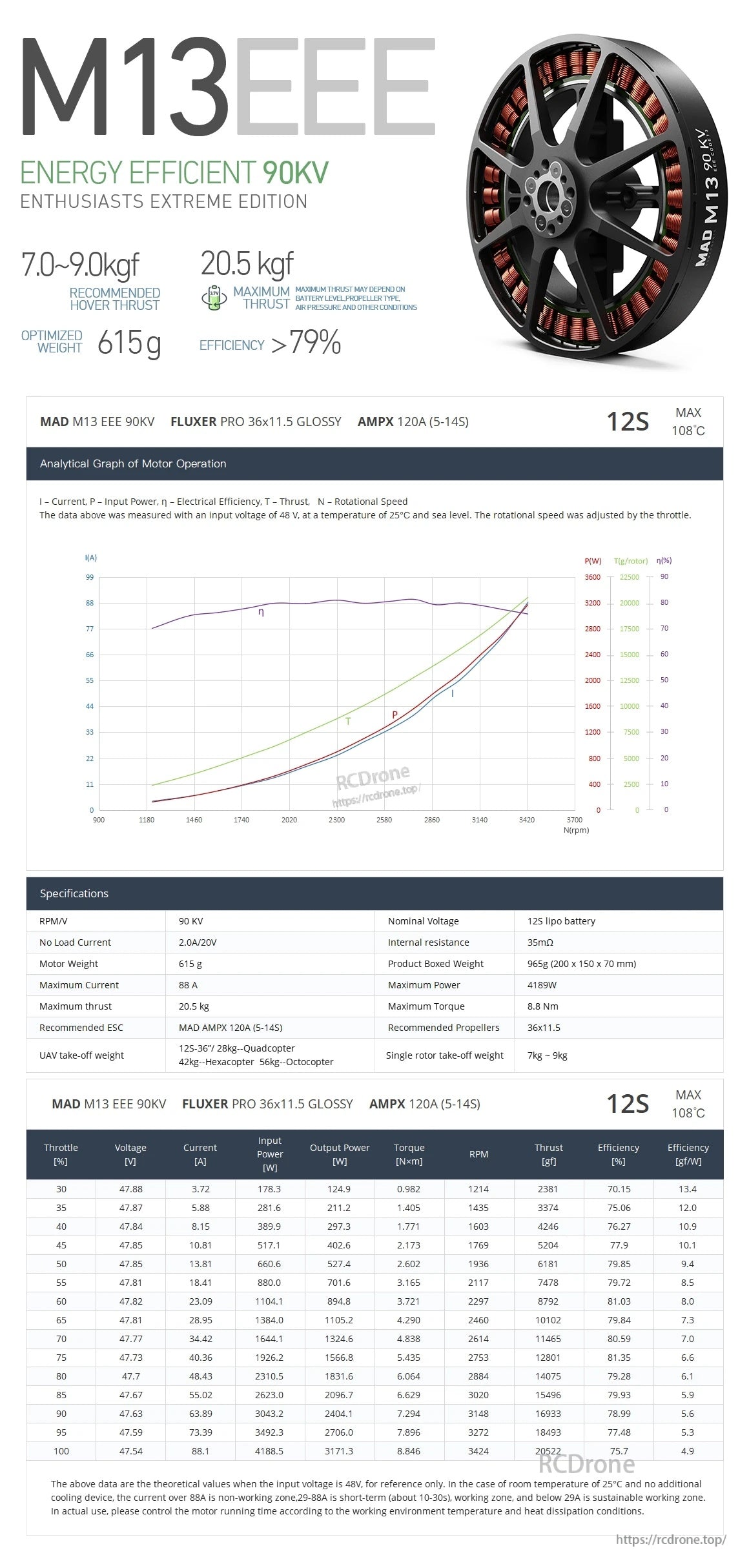

मोटर डेटा
| मोटर मॉडल | MAD M13 EEE V1.0 | ध्रुव जोड़ी की संख्या | 21 |
| स्टेटर | एंटीकोरोसिव | वार्निश किया हुआ तार डिग्री | 220°C |
| मोटर का आकार | D:116 × 35 मिमी | मोटर संतुलन | 180°C |
| सुरक्षा की डिग्री | बारिश से सुरक्षा | केबल की लंबाई | 150 मिमी (विस्तारित एनामेल तार) |
| केंद्रीय ताप अपव्यय | स्वतंत्र | रोटर संतुलन | ≤10 मिग्रा |
| प्रोपेलर माउंटिंग होल | D:20 M3×4, D:23 M4×4 | मोटर संतुलन | ≤20 मिग्रा |
| शाफ्ट व्यास | IN: 15 मिमी | मोटर माउंटिंग होल | D:50 M5×4 |
| बियरिंग | 6802ZZ*2 | विघटनकारी परीक्षण | 500 V |
प्रदर्शन (90KV परीक्षण पत्र)
| RPM/V | 90 KV | मानक वोल्टेज | 12S लिपो बैटरी |
| नो लोड करंट | 2.0A/20V | आंतरिक प्रतिरोध | 35mΩ |
| मोटर का वजन | 615 g | उत्पाद का पैक किया हुआ वजन | 965g (200 x 150 x 70 mm) |
| अधिकतम धारा | 88 A | अधिकतम शक्ति | 4189W |
| अधिकतम थ्रस्ट | 20.5 kg | अधिकतम टॉर्क | 8.8 Nm |
| अनुशंसित ESC | MAD AMPX 120A (5-14S) | अनुशंसित प्रोपेलर्स | 36x11.5 |
| UAV टेक-ऑफ वजन | 12S-36"/ 28kg-Quadcopter; 42kg-Hexacopter; 56kg-Octocopter | सिंगल रोटर टेक-ऑफ वजन | 7kg ~9kg |
परीक्षण कॉन्फ़िगरेशन दिखाया गया: MAD M13 EEE 90KV + FLUXER PRO 36x11.5 GLOSSY + AMPX 120A (5-14S). इनपुट वोल्टेज 48 V, तापमान 25°C, समुद्र स्तर पर बताया गया है। शीट में यह भी सूचीबद्ध है: 12S, MAX 108°C.
थ्रॉटल तालिका (48 V इनपुट, निर्दिष्ट)
| थ्रॉटल (%) | वोल्टेज (V) | करंट (A) | इनपुट पावर (W) | आउटपुट पावर (W) | टॉर्क (N×m) | RPM | थ्रस्ट (gf) | कुशलता (%) | कुशलता (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 47.88 | 3.72 | 178.3 | 124.9 | 0.982 | 1214 | 2381 | 70.15 | 13.4 |
| 35 | 47.87 | 5.88 | 281.6 | 211.2 | 1.405 | 1435 | 3374 | 75.06 | 12.0 |
| 40 | 47.84 | 8.15 | 389.9 | 297.3 | 1.771 | 1603 | 4246 | 76.27 | 10.9 |
| 45 | 47.85 | 10.81 | 517.1 | 402.6 | 2.173 | 1769 | 5204 | 77.9 | 10.1 |
| 50 | 47.85 | 13.81 | 660.6 | 527.4 | 2.602 | 1936 | 6181 | 79.85 | 9.4 |
| 55 | 47.81 | 18.41 | 880.0 | 701.6 | 3.165 | 2117 | 7478 | 79.72 | 8.5 |
| 60 | 47.82 | 23.09 | 1104.1 | 894.8 | 3.721 | 2297 | 8792 | 81.03 | 8.0 |
| 65 | 47.81 | 28.95 | 1384.0 | 1105.0 | 4.290 | 2460 | 10102 | 79.84 | 7.3 |
| 70 | 47.77 | 34.42 | 1644.1 | 1324.6 | 4.838 | 2614 | 11465 | 80.59 | 7.0 |
| 75 | 47.73 | 40.36 | 1926.2 | 1566.8 | 5.435 | 2753 | 12801 | 81.35 | 6.6 |
| 80 | 47.7 | 48.43 | 2310.5 | 1831.6 | 6.064 | 2884 | 14075 | 79.28 | 6.1 |
| 85 | 47.67 | 55.02 | 2623.0 | 2096.7 | 6.629 | 3020 | 15496 | 79.93 | 5.9 |
| 90 | 47.63 | 63. |
शीट नोट (उल्लेखित): मान 48 V पर सैद्धांतिक हैं केवल संदर्भ के लिए। 25°C पर बिना अतिरिक्त ठंडक के, वर्तमान >88 A एक गैर-कार्यशील क्षेत्र है; 29–88 A अल्पकालिक (लगभग 10–30 सेकंड); 29 A से नीचे स्थायी कार्यशील क्षेत्र है। परिवेश के तापमान और गर्मी के अपव्यय की स्थितियों के अनुसार नियंत्रण चलाने का समय।

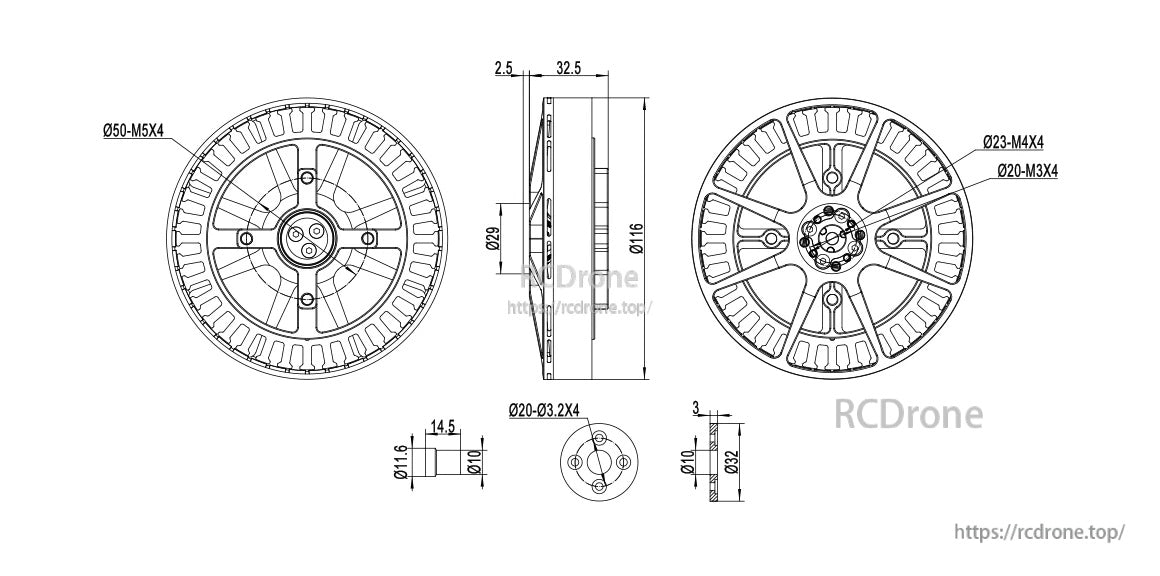

चित्रण & माउंट होल्स (चयनित आयाम दिखाए गए)
| बाहरी व्यास | Ø116 |
| साइड-व्यू आयाम | 2.5; 32.5; Ø29 (जैसा लेबल किया गया है) |
| मोटर माउंटिंग होल्स | Ø50-M5×4 |
| प्रोपेलर माउंटिंग होल्स | Ø23-M4×4; Ø20-M3×4 |
| अतिरिक्त लेबल किए गए आयाम | Ø11.6; Ø10; 14.5; Ø20-Ø3.2×4; 3; Ø32 (जैसा लेबल किया गया है) |
अनुप्रयोग
- भारी पेलोड आवश्यकताओं वाले बड़े मल्टीरोटर ड्रोन
- औद्योगिक UAV प्लेटफार्म
- ऐसे निर्माण जो मोटर के वजन को बढ़ाए बिना शक्ति उत्पादन को अधिकतम करने पर केंद्रित हैं
संगतता प्रश्नों के लिए (ESC, प्रोपेलर, माउंटिंग), संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.
विवरण
MAD M13 EEE 90KV मोटर ड्राइंग विवरण Ø50 चेहरे और M5, M4, और M3 माउंटिंग होल पैटर्न के लिए फिट और हार्डवेयर योजना के लिए है।
MAD M13 EEE 90KV ड्रोन मोटर 12S सेटअप के लिए रेटेड है, जिसमें 7.0–9.0 kgf का थ्रस्ट रेंज और 79% से ऊपर की दक्षता सूचीबद्ध है।
