MAD 4008 IPE V1.0 ड्रोन मोटर 380KV/600KV, IP35, 93.3g, Ø44.5×28.5mm, 14–18इंच प्रॉप्स

Overview

MAD 4008 IPE V1.0 एक ड्रोन मोटर है जो मल्टी-रोटर प्लेटफार्मों के लिए 380KV और 600KV वेरिएंट में उपलब्ध है। इसे 14–18 इंच उच्च-भार कार्बन फाइबर प्रोपेलर्स के लिए निर्दिष्ट किया गया है, जिसमें प्रति रोटर 700–1300 ग्राम का लोड क्षमता और प्रति रोटर अधिकतम थ्रस्ट रेटिंग 2700 ग्राम (2.7 किलोग्राम-फोर्स) तक है (कॉन्फ़िगरेशन पर निर्भर)।

मुख्य विशेषताएँ

• केंद्रीय ताप अपव्यय: हाँ
• सुरक्षा रेटिंग: IP35
• उच्च-तापमान रेटिंग: वार्निश किया हुआ तार 150°C; मैग्नेट 150°C
• संतुलन विनिर्देश: रोटर संतुलन ≤5 मिलीग्राम; मोटर संतुलन ≤10 मिलीग्राम
• एंटी-कोरोसिव स्टेटर

विशेषताएँ

माउंटिंग & यांत्रिक चित्र नोट्स

• प्रोपेलर माउंटिंग पैटर्न: Ø12-M3*4
• मोटर माउंटिंग पैटर्न: Ø25-M3*4
• शाफ्ट: Ø4
• चित्र अक्षीय आयाम दिखाता है: 4 और 24।5 (मिमी)
• चित्र में मोटर का बाहरी व्यास दिखाया गया है: Ø44.5

380KV (उद्योग पेशेवर संस्करण)

• सिफारिश की गई होवर थ्रस्ट: 1.0–1.5 kgf
• अधिकतम थ्रस्ट: 2.7 kgf
• कुशलता: >81%
• नाममात्र वोल्टेज: 6S लिपो बैटरी
• नो लोड करंट: 0.6A / 20V
• आंतरिक प्रतिरोध: 149mΩ
• अधिकतम करंट: 19.7 A
• अधिकतम पावर: 468 W
• अधिकतम टॉर्क: 0.57 Nm
• सिफारिश की गई ESC: MAD AMPX PRO 40A (2–6S)
• सिफारिश की गई प्रोपेलर्स: 15x5.0, 16x5.4, 17x5.8, 18x6.1
• सिंगल रोटर टेक-ऑफ वजन: 1 किलोग्राम–1.5 किलोग्राम
• UAV टेक-ऑफ वजन: 6S-17" / 4किलोग्राम-Quadcopter; 6किलोग्राम-Hexacopter; 8किलोग्राम-Octocopter
• उत्पाद का बॉक्स वजन: 346.4g (110 x 110 x 55 मिमी) 2pcs/बॉक्स
• डेटाशीट शीर्षक दिखाए गए: MAD 4008 IPE 380KV; AMPX 40A PRO (2–6S); नाममात्र बैटरी मार्किंग: 6S
• डेटाशीट तापमान मार्किंग दिखाए गए (प्रोप परीक्षण पृष्ठ द्वारा): अधिकतम 45°C / अधिकतम 54°C / अधिकतम 66°C / अधिकतम 84°C

परीक्षण नोट (380KV): डेटा 24 V इनपुट, 25°C, समुद्र स्तर पर मापा गया; घूर्णन गति थ्रॉटल द्वारा समायोजित की गई। कोई अतिरिक्त कूलिंग नहीं होने पर, 20A से अधिक करंट एक गैर-कार्यशील क्षेत्र है; 20A एक अल्पकालिक (लगभग 10–30 सेकंड) कार्यशील क्षेत्र है; 17A से नीचे एक स्थायी कार्यशील क्षेत्र है।

600KV (उद्योग पेशेवर संस्करण)

• सिफारिश की गई होवर थ्रस्ट: 0.5–1 kgf
• अधिकतम थ्रस्ट: 2.2 kgf
• कुशलता: >78%
• नाममात्र वोल्टेज: 4S लिपो बैटरी
• नो लोड करंट: 1.3A / 20V
• आंतरिक प्रतिरोध: 54mΩ
• अधिकतम करंट: 23.8 A
• अधिकतम पावर: 371 W
• अधिकतम टॉर्क: 0.39 Nm
• अनुशंसित ESC: MAD AMPX PRO 40A (2–6S)
• अनुशंसित प्रोपेलर: 14x4.8, 15x5.0
• एकल रोटर टेक-ऑफ वजन: 0.5 किलोग्राम–1 किलोग्राम
• UAV टेक-ऑफ वजन: 4S-15" / 4किलोग्राम-Quadcopter; 6किलोग्राम-Hexacopter; 8किलोग्राम-Octocopter
• उत्पाद का बॉक्स वजन: 346.6g (110 x 110 x 55 मिमी) 2pcs/box
• डेटाशीट शीर्षक दिखाए गए: MAD 4008 IPE 600KV; AMPX 40A PRO (2–6S); नाममात्र बैटरी मार्किंग: 4S
• डेटाशीट तापमान मार्किंग दिखाए गए (प्रोप परीक्षण पृष्ठ द्वारा): MAX 56°C / MAX 68°C

परीक्षण नोट (600KV): डेटा 16 V इनपुट, 25°C, समुद्र स्तर पर मापा गया; घूर्णन गति थ्रॉटल द्वारा समायोजित की गई। कोई अतिरिक्त कूलिंग के बिना, 24A से अधिक वर्तमान एक गैर-कार्यशील क्षेत्र है; 24A एक अल्पकालिक (लगभग 10–30 सेकंड) कार्यशील क्षेत्र है; 9A से नीचे एक स्थायी कार्यशील क्षेत्र है।

क्या शामिल है

• मोटर x2
• प्रोपेलर प्लेट x2
• 3.5 मिमी बुलेट कनेक्टर x6
• Ø4–6 एडेप्टर रिंग x2
• हीट श्रिंक करने वाली ट्यूब x6
• M3*6 मोटर स्क्रू x8
• M3*10 प्रोपेलर स्क्रू x4
• स्टिकर x2

संगतता जांच (KV चयन, प्रोप आकार, ESC मिलान) और ऑर्डर सहायता के लिए संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

विवरण

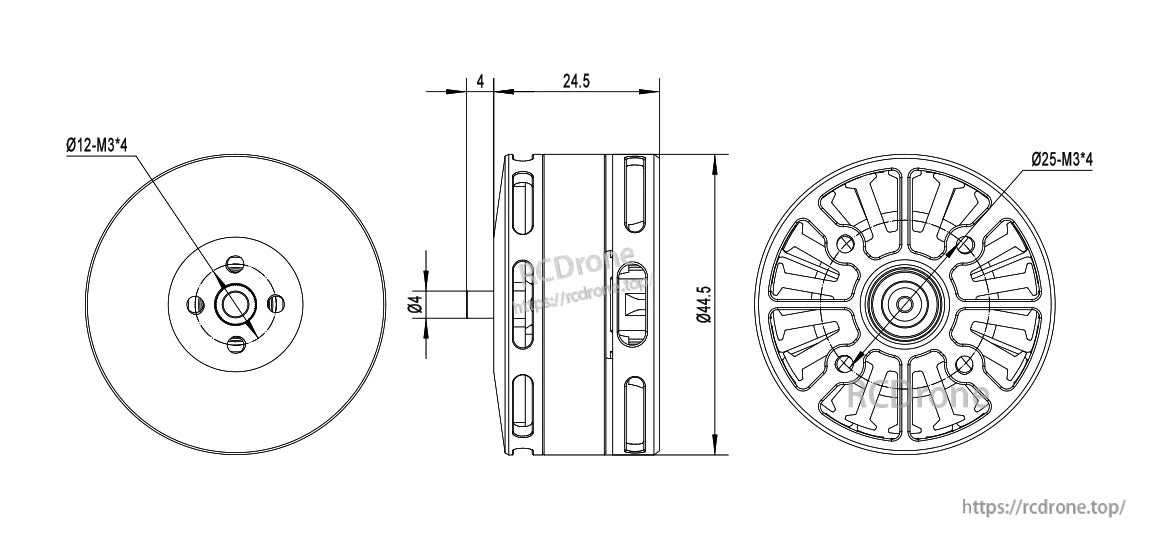

MAD 4008 IPE V1.0 मोटर ड्रॉइंग्स बाहरी व्यास, शरीर की ऊँचाई, और सटीक फिट के लिए माउंटिंग होल पैटर्न दिखाते हैं।

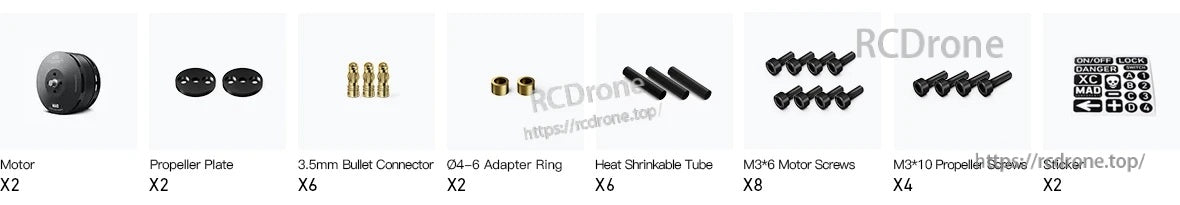

MAD 4008 IPE V1.0 मोटर किट में माउंटिंग स्क्रू, बुलेट कनेक्टर्स, एक प्रोपेलर प्लेट, एक एडेप्टर रिंग, और साफ इंस्टॉलेशन के लिए हीट-श्रिंक ट्यूबिंग शामिल है।

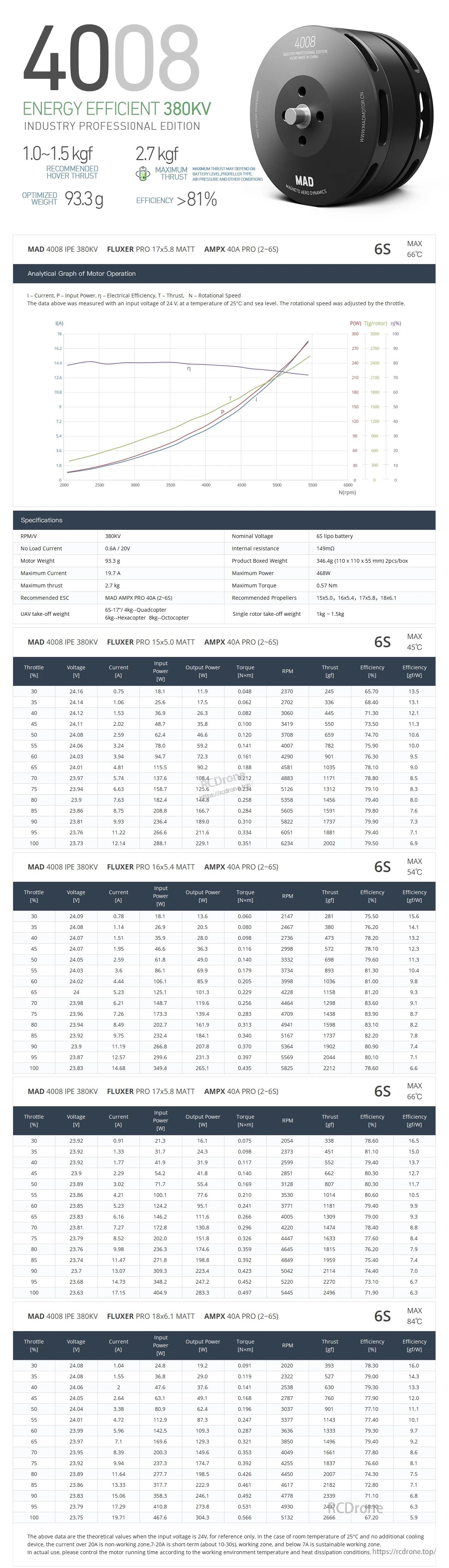

MAD 4008 IPE V1.0 मोटर स्पेक शीट में एक ऊर्जा-कुशल 380KV सेटअप के साथ प्रदर्शन डेटा और थ्रस्ट/लोड रेंज सूचीबद्ध है।

MAD 4008 IPE V1.0 600KV मोटर डेटा शीट में 93.3g वजन जैसे प्रमुख आंकड़े सूचीबद्ध हैं, जो 2 तक हैं।2 किलोग्राम-बल थ्रस्ट, और सेटअप योजना के लिए दक्षता और थ्रस्ट वक्र।
