Overview

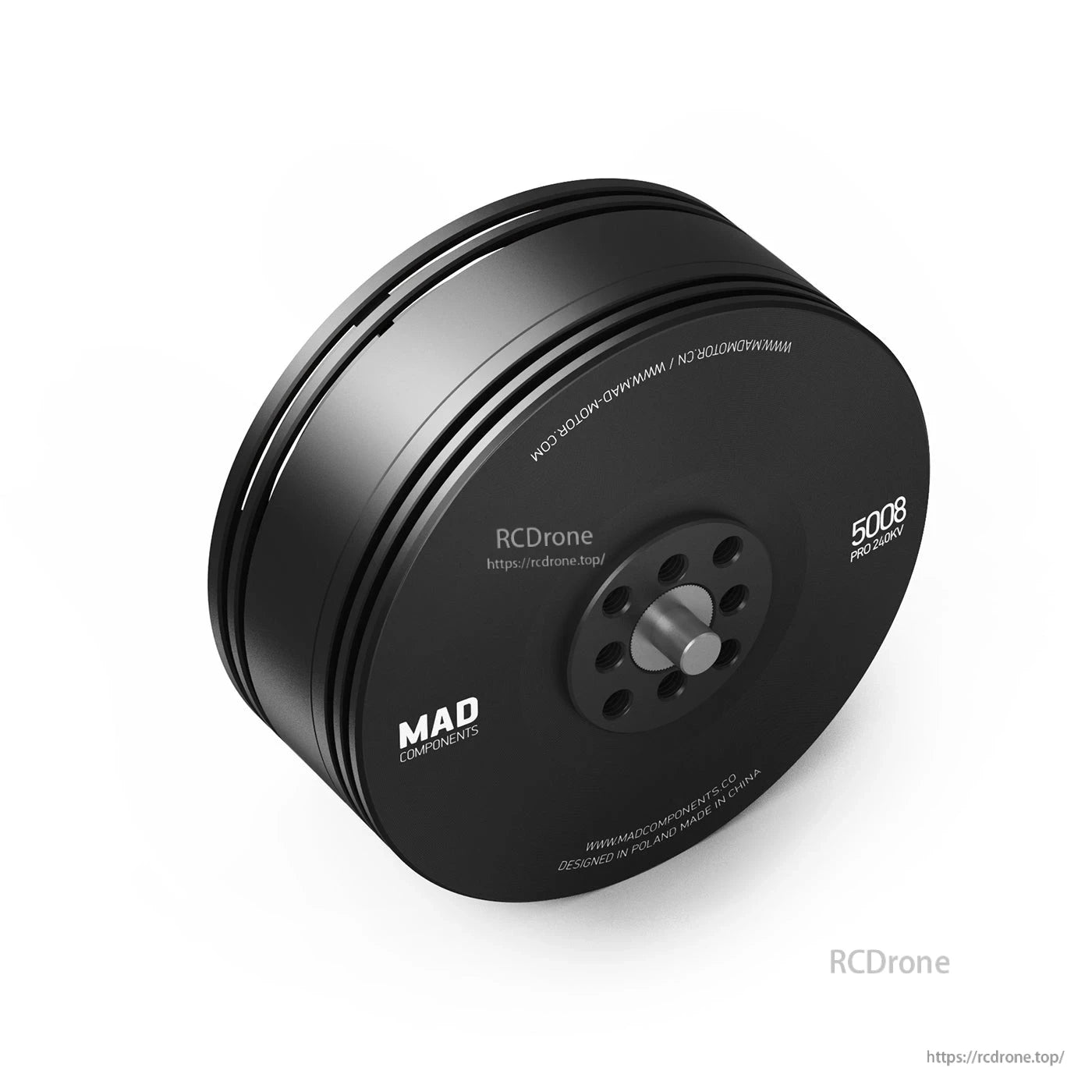

MAD 5008 PRO IPE एक ड्रोन मोटर है जिसमें एक ऑटोसेन्टर फेदरिंग प्रोपेलर सिस्टम है जिसे शटडाउन के समय पंख के सापेक्ष क्षैतिज स्थिति में लौटने के लिए डिज़ाइन किया गया है ताकि संरेखण को सरल बनाया जा सके। इसे eVTOL / मल्टीरोटर प्रोपल्शन सेटअप के लिए कई KV विकल्पों में पेश किया गया है।
मुख्य विशेषताएँ
- ऑटोसेन्टर फेदरिंग प्रोपेलर सिस्टम
- केंद्रीय ताप अपव्यय: हाँ
- सुरक्षा की डिग्री: IP45
- एंटीकोरोसिव स्टेटर
एकीकरण या संगतता प्रश्नों के लिए (ESC, प्रोपेलर, बैटरी), संपर्क करें https://rcdrone.top/ या ईमेल करें support@rcdrone.top.
विशेषताएँ
सामान्य (प्रदान की गई विवरण से)
| स्थायी थ्रस्ट | 1.2~2.1kg |
| अधिकतम थ्रस्ट | 4.8kg |
| समर्थन वोल्टेज | 4S;6S |
| वजन | 176g |
मोटर डेटा (MAD 5008 PRO IPE V1.0)
| मोटर मॉडल | MAD 5008 PRO IPE V1.0 |
| ध्रुव जोड़ों की संख्या | 14 |
| स्टेटर | एंटीकोरोसिव |
| वार्निश तार डिग्री | 180°C |
| मोटर का आकार | D:56 × 30.4 मिमी |
| मैग्नेट डिग्री | 150°C |
| सुरक्षा की डिग्री | IP45 |
| केबल की लंबाई | 150 मिमी 16# Awg(काला) सिलिकॉन |
| केंद्रीकृत गर्मी अपव्यय | हाँ |
| रोटर संतुलन | ≤5 मिग्रा |
| प्रोपेलर माउंटिंग होल्स | D:12 M3×4, D:15 M3×4 |
| मोटर संतुलन | ≤10 मिग्रा |
| शाफ्ट व्यास | IN: 6 मिमी |
| मोटर माउंटिंग होल्स | D:25 M3×4 |
| बियरिंग | 696ZZ*2 |
| विघटनकारी परीक्षण | 500 V |
चित्र से ड्राइंग / माउंटिंग आयाम
| मोटर व्यास | Ø56 |
| बॉडी लंबाई कॉलआउट | 23.5 |
| अतिरिक्त कॉलआउट | 3.9; 3; Ø4 |
| मोटर माउंटिंग होल | Ø25-M3*4 |
| प्रोपेलर माउंटिंग होल | Ø15-M3*4; Ø12-M3*4 |
| अतिरिक्त होल कॉलआउट | Ø12-2*Ø3.2 |
KV वैरिएंट प्रदर्शन सारांश (छवियों से)
| KV | अनुशंसित होवर थ्रस्ट | अधिकतम थ्रस्ट | अनुकूलित वजन | कुशलता (दिखाया गया) |
|---|---|---|---|---|
| 170KV | 1.5~2.0 kgf | 4.8 kgf | 175 g | >81% |
| 240KV | 1.0~2.0 kgf | 4.1 kgf | 176 g | >80% |
| 300KV | 1.0~2.0 kgf | 3.8 kgf | 170 g | >80% |
| 340KV | 1.5~2.0 kgf | 4.0 kgf | 170 g | >79% |
| 400KV | 1.5~2.0 kgf | 4.1 kgf | 175 g | >79% |
170KV विनिर्देश (छवि पैनल)
| RPM/V | 170 KV |
| कोई लोड वर्तमान | 0.42A/20V |
| मोटर का वजन | 175 g |
| अधिकतम वर्तमान | 20.6 A |
| अधिकतम थ्रस्ट | 4.8 किलोग्राम |
| अनुशंसित ESC | MAD AMPX 40A (5-14S) HV |
| नामांकित वोल्टेज | 12S लिपो बैटरी |
| आंतरिक प्रतिरोध | 195mΩ |
| उत्पाद का पैक किया हुआ वजन | 334g (110 x 110 x 50 मिमी) |
| अधिकतम शक्ति | 981W |
| अधिकतम टॉर्क | 1.09 Nm |
| अनुशंसित प्रोपेलर्स | 17x5.8, 18x6.1, 18x5.7 |
| एकल रोटर टेक-ऑफ वजन | 1.5kg - 2kg |
| UAV टेक-ऑफ वजन | 12S-16"/7kg-Quadcopter; 10.5kg-Hexacopter; 14kg-Octocopter |
240KV विनिर्देश (छवि पैनल)
| RPM/V | 240 KV |
| नो लोड करंट | 0.67A/20V |
| मोटर का वजन | 176 ग्राम |
| अधिकतम धारा | 29.9 ए |
| अधिकतम थ्रस्ट | 4.1 किलोग्राम |
| अनुशंसित ईएससी | MAD AMPX PRO 40A (2-6S) |
| नाममात्र वोल्टेज | 6-8S लिपो बैटरी |
| आंतरिक प्रतिरोध | 104mΩ |
| उत्पाद का पैक किया हुआ वजन | 335ग्राम (110 x 110 x 50 मिमी) |
| अधिकतम शक्ति | 788W |
| अधिकतम टॉर्क | 1.1 Nm |
| अनुशंसित प्रोपेलर्स | 20x6.0, 21x6.3, 22x6.6, 22x7.0, 18x6.1, 18x5.7, 17x5.8 |
| एकल रोटर टेक-ऑफ वजन | 1kg - 2kg |

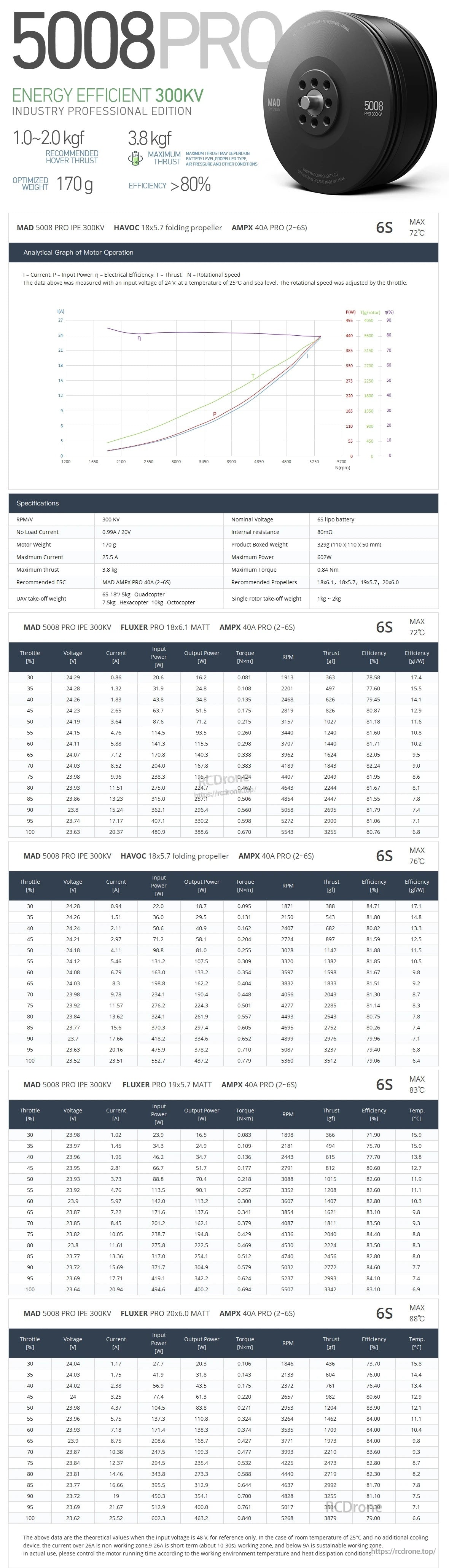

300KV विनिर्देश (छवि पैनल)
| RPM/V | 300 KV |
| कोई लोड वर्तमान | 0.95A/20V |
| मोटर का वजन | 170 g |
| अधिकतम वर्तमान | 25.5 A |
| अधिकतम थ्रस्ट | 3.8 kg |
| अनुशंसित ESC | MAD AMPX PRO 40A (2-6S) |
| मानक वोल्टेज | 6S लिपो बैटरी |
| आंतरिक प्रतिरोध | 60mΩ |
| उत्पाद का बॉक्स वजन | 325g (110 x 110 x 50 mm) |
| अधिकतम शक्ति | 600W |
| अधिकतम टॉर्क | 0.84 Nm |
| सिफारिश की गई प्रोपेलर्स | 18x5.1, 18x5.7, 19x5.7, 20x6.0 |
| एकल रोटर टेक-ऑफ वजन | 1kg - 2kg |
340KV विनिर्देश (छवि पैनल)
| RPM/V | 340KV |
| नो लोड करंट | 1.1A / 20V |
| मोटर का वजन | 170 g |
| अधिकतम करंट | 27.7 A |
| अधिकतम थ्रस्ट | 4.0 kg |
| सिफारिश की गई ESC | MAD AMPX PRO 40A (2-6S) |
| मानक वोल्टेज | 6S लिपो बैटरी |
| आंतरिक प्रतिरोध | 66.4mΩ |
| उत्पाद का पैक किया हुआ वजन | 329g (110 x 110 x 50 मिमी) |
| अधिकतम शक्ति | 734W |
| अधिकतम टॉर्क | 0.91 Nm |
| सिफारिश की गई प्रोपेलर्स | 17x5.8, 18x5.1, 18x5.7, 19x5.7 |
| एकल रोटर टेक-ऑफ वजन | 1.5kg - 2kg |
400KV विनिर्देश (छवि पैनल)
| RPM/V | 400 KV |
| नो लोड करंट | 1.35A / 20V |
| मोटर का वजन | 175 g |
| अधिकतम करंट | 33.3 A |
| अधिकतम थ्रस्ट | 4.1 किलोग्राम |
| अनुशंसित ESC | MAD AMPX PRO 40A (2-6S) |
| नामांकित वोल्टेज | 6S लिपो बैटरी |
| आंतरिक प्रतिरोध | 44.5mΩ |
| उत्पाद का पैक किया हुआ वजन | 334g (110 x 110 x 50 मिमी) |
| अधिकतम शक्ति | 776.8W |
| अधिकतम टॉर्क | 0.82 Nm |
| अनुशंसित प्रोपेलर्स | 16x5.4, 17x5.8 |
| एकल रोटर टेक-ऑफ वजन | 1.5kg - 2kg |
| UAV टेक-ऑफ वजन | 6S-17"/7kg-Quadcopter; 10.5kg-Hexacopter; 14kg-Octocopter |

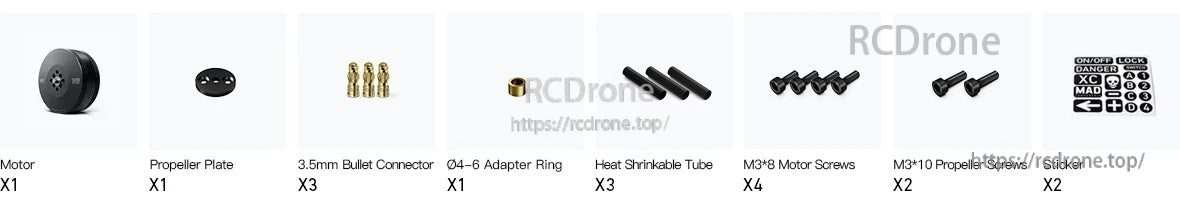

क्या शामिल है
- मोटर x1
- प्रोपेलर प्लेट x1
- 3.5 मिमी बुलेट कनेक्टर x3
- Ø4–6 एडाप्टर रिंग x1
- हीट श्रिंक करने वाली ट्यूब x3
- M3*8 मोटर स्क्रू x4
- M3*10 प्रोपेलर स्क्रू x2
- स्टिकर x2
अनुप्रयोग
- ऑटोसेन्टर फेदरिंग प्रोपेलर्स का उपयोग करने वाले eVTOL एयरफ्रेम प्रोपल्शन सिस्टम
- कई KV रेटिंग्स में उच्च-थ्रस्ट मोटर विकल्पों की आवश्यकता वाले मल्टीरोटर UAV प्लेटफार्म
प्रदर्शन चार्ट (मूल पैनल)
निम्नलिखित मूल पैनल प्रत्येक KV विकल्प के लिए पूर्ण विश्लेषणात्मक ग्राफ और संचालन तालिकाएँ शामिल करते हैं।

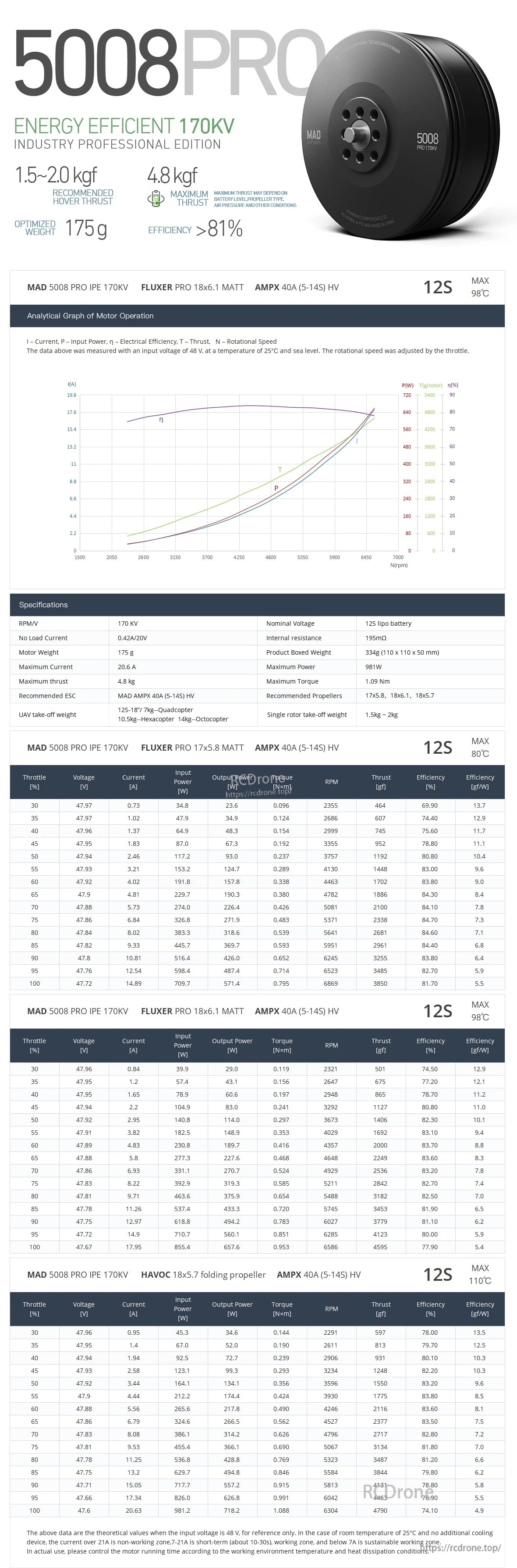

MAD 5008 PRO 170KV मोटर स्पेक शीट में 175 ग्राम वजन, अनुशंसित 15–20 kgf लोड रेंज, और सेटअप योजना के लिए प्रदर्शन वक्र सूचीबद्ध हैं।

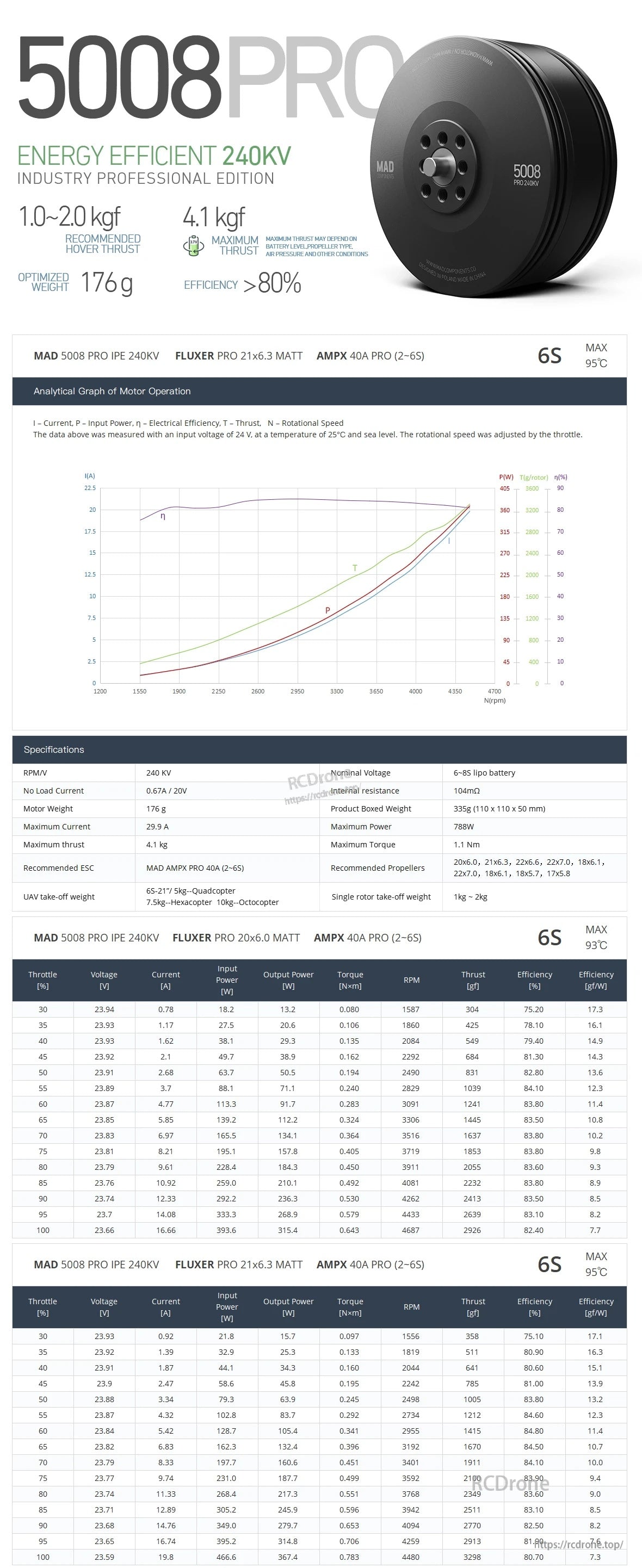

MAD 5008 PRO 240KV ड्रोन मोटर 6S सेटअप के लिए रेटेड है और स्पेक शीट पर 176 ग्राम मोटर वजन के साथ 80% से अधिक दक्षता सूचीबद्ध है।

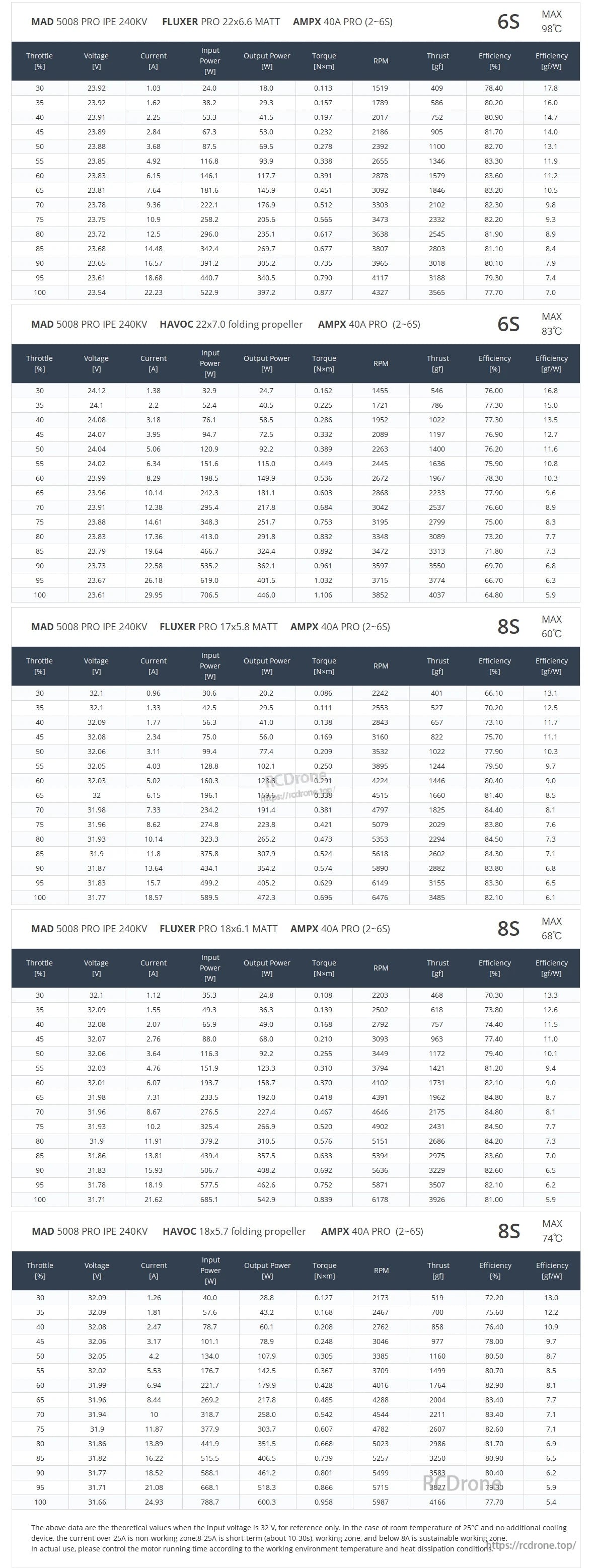

MAD 5008 PRO IPE प्रदर्शन तालिकाएँ विभिन्न प्रोप और बैटरी कॉन्फ़िगरेशन के लिए त्वरित संदर्भ आंकड़े प्रदान करती हैं।
MAD 5008 PRO मोटर प्रदर्शन पत्र में थ्रस्ट कर्व ग्राफ और प्रोप और ESCs के साथ सेटअप और मिलान के लिए विस्तृत परीक्षण तालिकाएँ शामिल हैं।

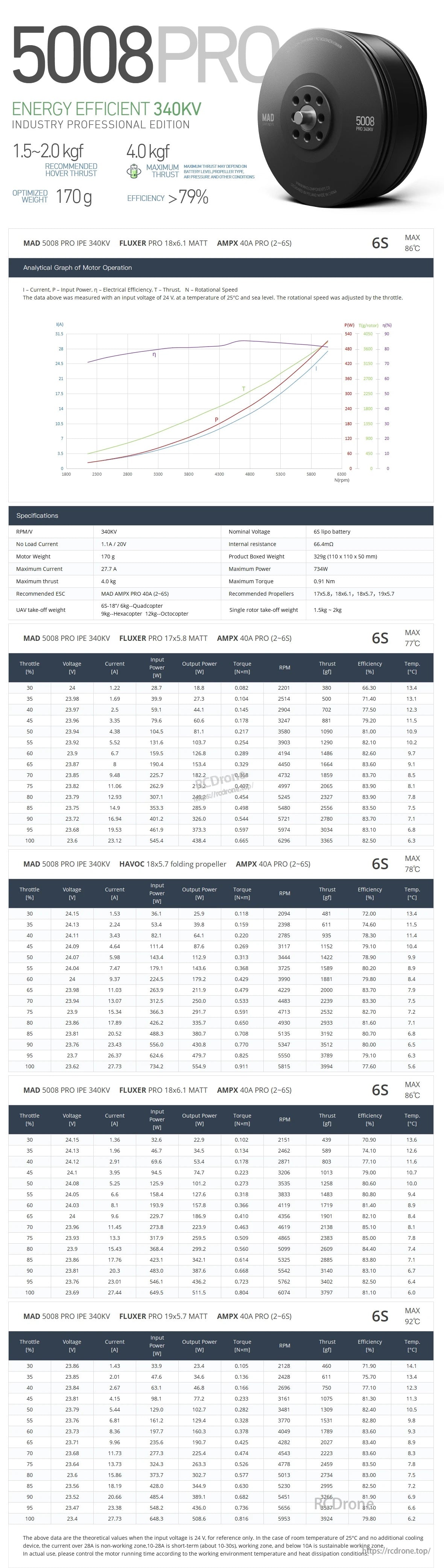

MAD 5008 PRO 340KV मोटर में विस्तृत प्रदर्शन कर्व और परीक्षण तालिकाएँ शामिल हैं जो 4–6S सेटअप पर प्रोप चुनने और थ्रस्ट को ट्यून करने में मदद करती हैं।
चित्र & सहायक चित्र

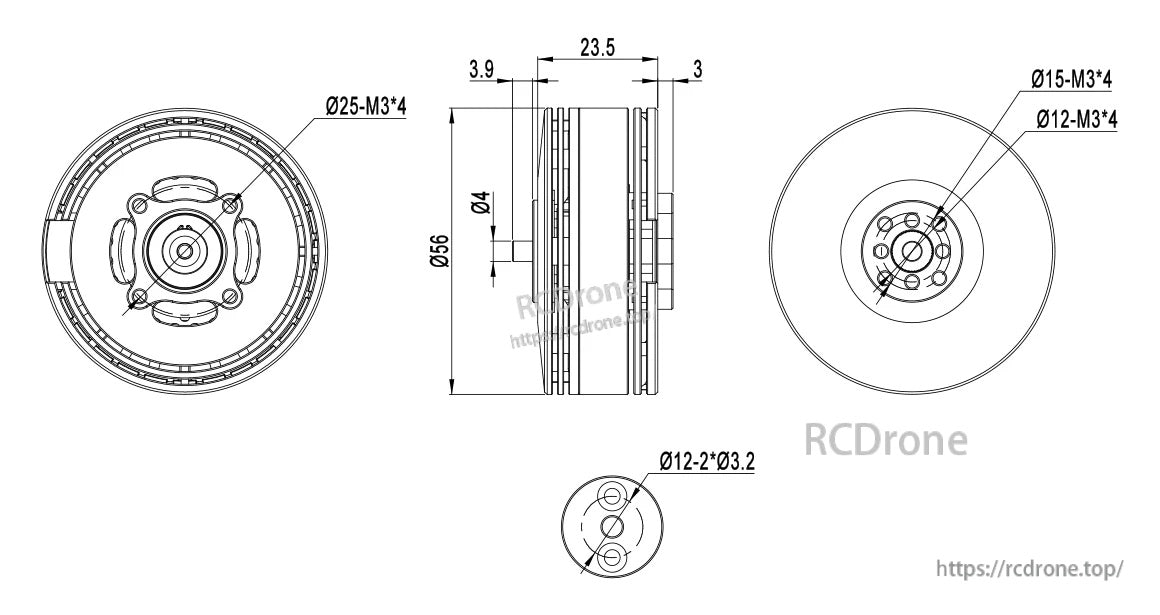

MAD 5008 PRO IPE मोटर के आयाम और माउंटिंग होल पैटर्न आपके ड्रोन फ्रेम और हार्डवेयर के साथ फिटमेंट की पुष्टि करने में मदद करते हैं।
विवरण
MAD 5008 PRO IPE मोटर माउंटिंग में फिट चेक के लिए 56 मिमी शरीर व्यास और 23.5 मिमी कुल लंबाई के साथ कई M3 बोल्ट पैटर्न का उपयोग होता है।
MAD 5008 PRO IPE ड्रोन मोटर पैकेज में मोटर, प्रोपेलर प्लेट, कनेक्टर्स, एडाप्टर रिंग, हीट-श्रिंक ट्यूब, और स्थापना के लिए माउंटिंग स्क्रू शामिल हैं।
MAD 5008 PRO मोटर डेटा शीट में 170KV, 175 ग्राम वजन, और 81% से अधिक दक्षता जैसे प्रमुख आंकड़े प्रदर्शन वक्रों और परीक्षण तालिकाओं के साथ सूचीबद्ध हैं।
MAD 5008 PRO 240KV मोटर स्पेसिफिकेशन में 176 ग्राम वजन और 6S सेटअप के लिए 80% से अधिक दक्षता सूचीबद्ध है।
MAD 5008 PRO IPE प्रदर्शन तालिकाओं में कई प्रोपेलर आकारों और थ्रॉटल सेटिंग्स के बीच थ्रस्ट, करंट ड्रॉ, और दक्षता सूचीबद्ध है।
MAD 5008 PRO मोटर परीक्षण डेटा प्रदर्शन वक्रों और विस्तृत तालिकाओं को प्रदान करता है ताकि प्रोपेलर और पावर सेटअप चुनने में मदद मिल सके।
MAD 5008 PRO मोटर को 4–8S समर्थन, 40-इंच प्रोप पेयरिंग, और 15–20 किलोग्राम थ्रस्ट के साथ एक ऊर्जा-कुशल 340KV विकल्प के रूप में सूचीबद्ध किया गया है।

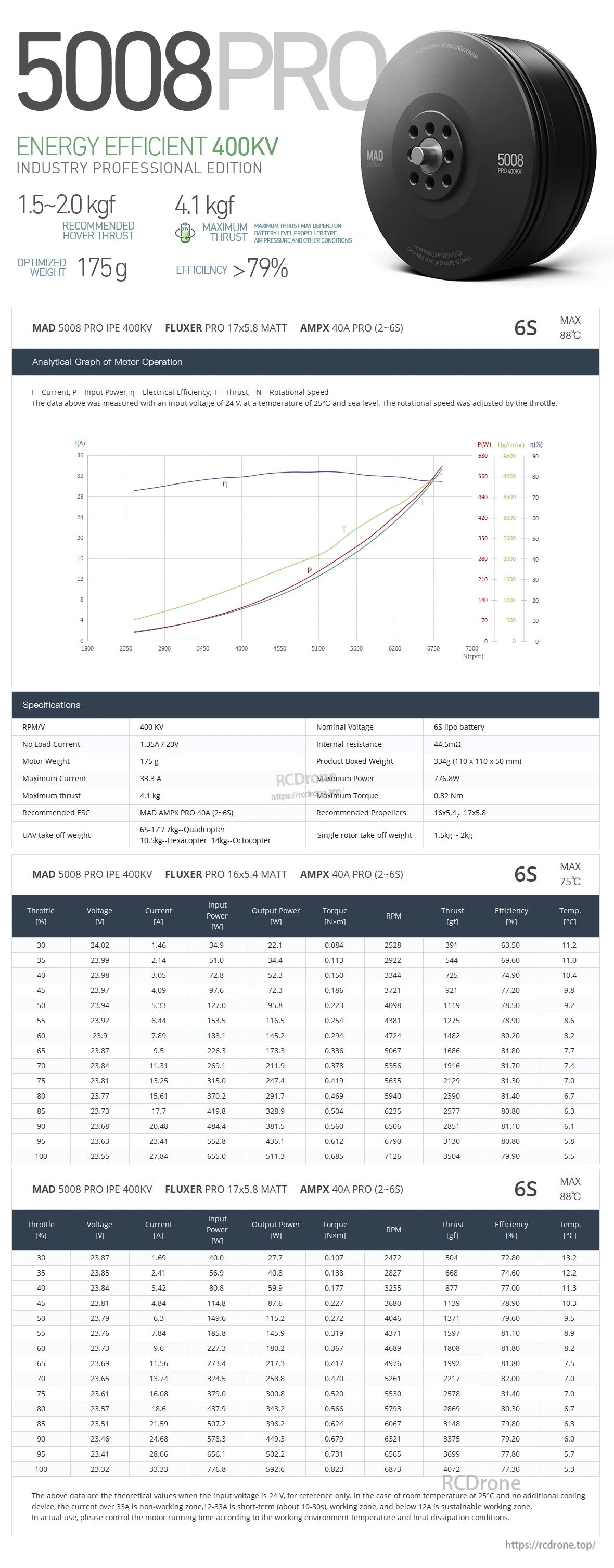

MAD 5008 PRO 400KV ड्रोन मोटर में 65 मिमी का हाउसिंग और कुशल मल्टीरोटर सेटअप के लिए 175 ग्राम का वजन है।
