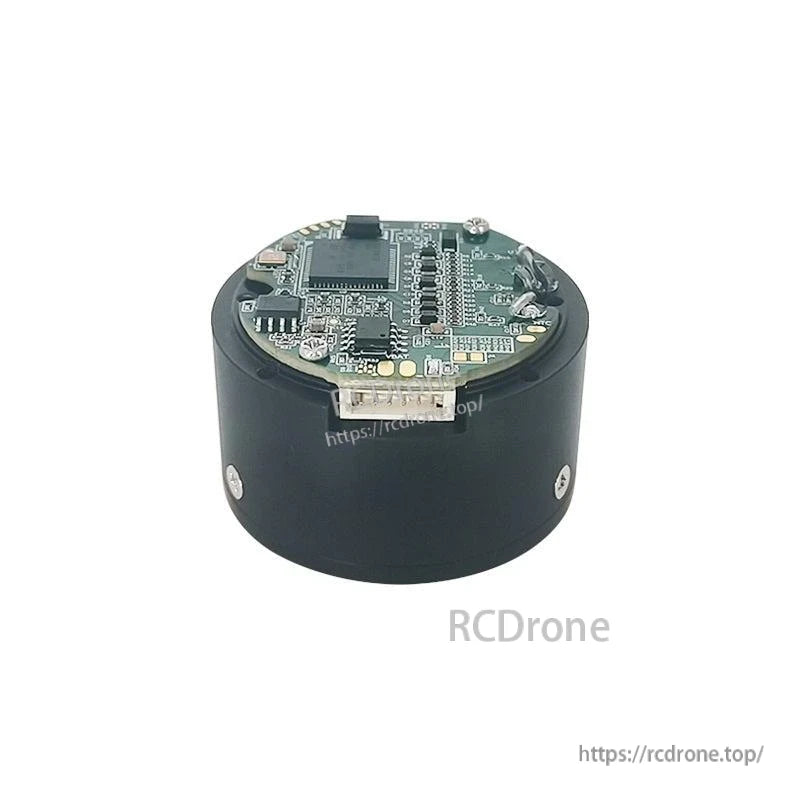

  • SteadyWin GIM3505-8 Planetary Reducer Robot Motor, 24V planetary reducer motor with 8:1 ratio, 0.65 N·m torque, CAN interface, and 14-bit encoder.
1 6

SteadyWin GIM3505-8 प्लैनेटरी रिड्यूसर रोबोट मोटर — 8:1 गियर अनुपात, 24 V (12–36 V), 0.65 N·m, CAN, 14-बिट एन्कोडर

SteadyWin GIM3505-8 प्लैनेटरी रिड्यूसर रोबोट मोटर — 8:1 गियर अनुपात, 24 V (12–36 V), 0.65 N·m, CAN, 14-बिट एन्कोडर

SteadyWin

$72.00 USD
$72.00 USD
बिक्री बिक गया
Taxes included. शिपिंग की गणना चेकआउट के समय की जाती है।
संस्करण
ड्राइव चयन
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
पूरी जानकारी देखें

Overview

SteadyWin GIM3505-8 ग्रहणीय घटक रोबोट मोटर एक संक्षिप्त, CAN-सक्षम रोबोट मोटर है जिसमें एक एकीकृत ग्रहणीय गियर घटक (8:1) है जो रोबोटिक अनुप्रयोगों में सटीक गति के लिए डिज़ाइन किया गया है। यह मोटर 14-बिट एन्कोडर, एल्यूमीनियम घटक गियर्स और IP54 सुरक्षा के साथ मानवाकार रोबोट, रोबोटिक हाथ, एक्सोस्केलेटन, चौपायों, AGV वाहनों और समान प्रणालियों में विश्वसनीय प्रदर्शन के लिए संयोजित है।

मुख्य विशेषताएँ

  • ग्रहणीय गियर घटक (8:1) ALU गियर सामग्री के साथ और 15 आर्कमिन बैकलैश के साथ कम खेल और स्थिर स्थिति के लिए।
  • एकीकृत 14-बिट एन्कोडर; एक अलग एन्कोडर कनेक्शन और कस्टम ब्रेक विकल्पों का समर्थन करता है।
  • बहु-धुरी रोबोटिक प्रणालियों में नेटवर्क नियंत्रण के लिए CAN संचार इंटरफेस।
  • संक्षिप्त आकार: Ø43×23.6 मिमी (ड्राइवर के बिना) या Ø43×30 मिमी (ड्राइवर के साथ) तंग असेंबली में फिट करने के लिए।
  • औद्योगिक तापमान सीमा और IP54 प्रवेश सुरक्षा के लिए रेटेड।
  • कम शोर संचालन: <60 dB.
  • निर्माता साहित्य में वर्णित अंतर्निहित सुरक्षा सुविधाएँ: अधिक तापमान, अधिक वोल्टेज और ओवरलोड सुरक्षा।

अनुप्रयोग

  • मानवाकार रोबोट
  • रोबोटिक हाथ
  • एक्सोस्केलेटन
  • चतुर्भुज रोबोट
  • एजीवी वाहन
  • एआरयू रोबोट

ग्राहक सेवा और तकनीकी सहायता के लिए संपर्क करें: support@rcdrone.top

विशेषताएँ

मॉडल GIM3505-8
ड्राइवर मॉडल SDC101
मानक वोल्टेज 24 V (12-36V रेंज)
शक्ति 29 W
मानक टॉर्क 0.65 N·m
स्टॉल टॉर्क 1.27 N·m
कम करने के बाद नाममात्र गति 225 RPM
कम करने के बाद अधिकतम गति 384 RPM
नाममात्र वर्तमान 1.2 A
स्टॉल वर्तमान 2.4 A
फेज प्रतिरोध 5.06 Ω
फेज इंडक्टेंस 0.62 mH
गति स्थिरांक 16 rpm/v
टॉर्क स्थिरांक 0.52 N·m/A
ध्रुव जोड़ी की संख्या 11 जोड़ी
गियर अनुपात 8:1
गियर प्रकार प्लैनेटरी
रिड्यूसर गियर सामग्री ALU
रिड्यूसर गियर बैकलैश 15 आर्कमिन
मोटर का वजन (ड्राइवर के बिना) 84 ग्राम
मोटर का वजन (ड्राइवर के साथ) 97 ग्राम
आकार (ड्राइवर के बिना) Ø43*23.6 मिमी
आकार (ड्राइवर के साथ) Ø43*30 मिमी
अधिकतम अक्षीय लोड 75 एन
अधिकतम रेडियल लोड 300 एन
शोर <60 dB
संचार CAN
दूसरा एन्कोडर नहीं
सुरक्षा ग्रेड IP54
संचालन तापमान -20°C से +80°C
एन्कोडर रिज़ॉल्यूशन 14 बिट
अलग एन्कोडर समर्थन हाँ
कस्टम ब्रेक समर्थन हाँ
