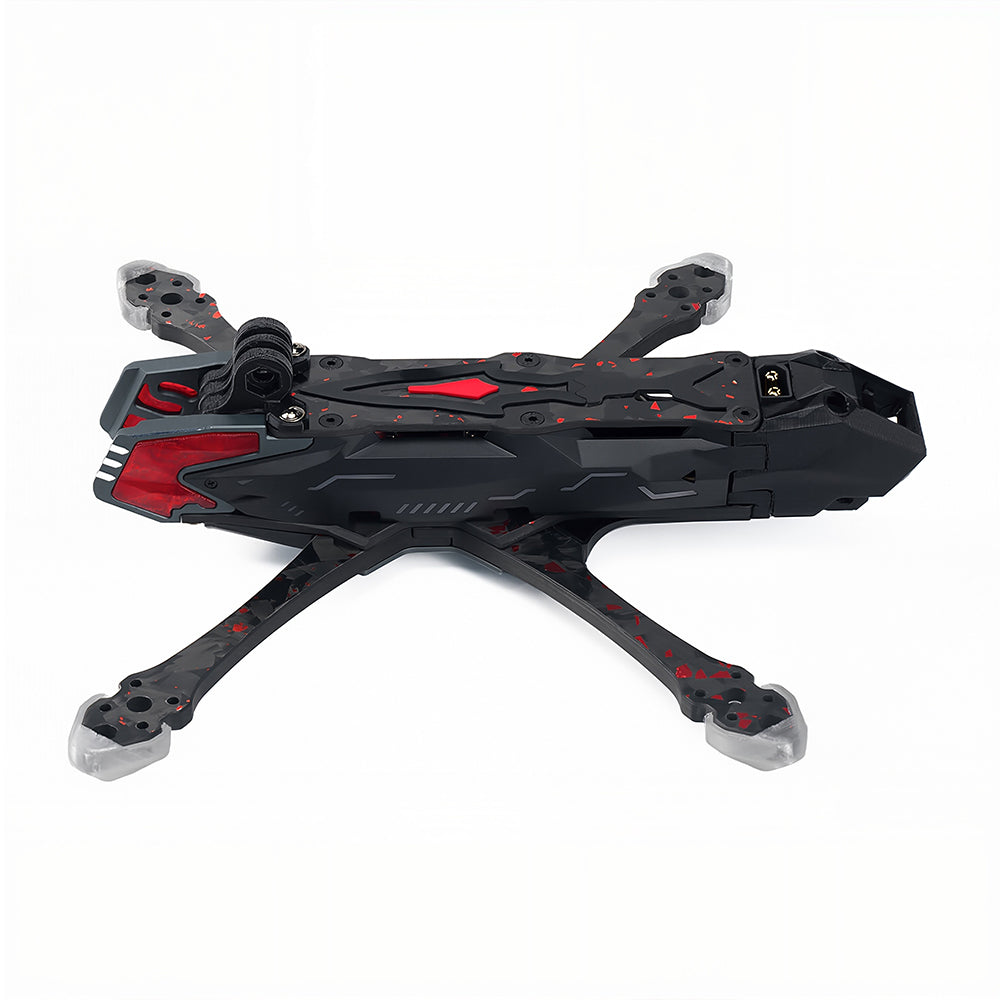

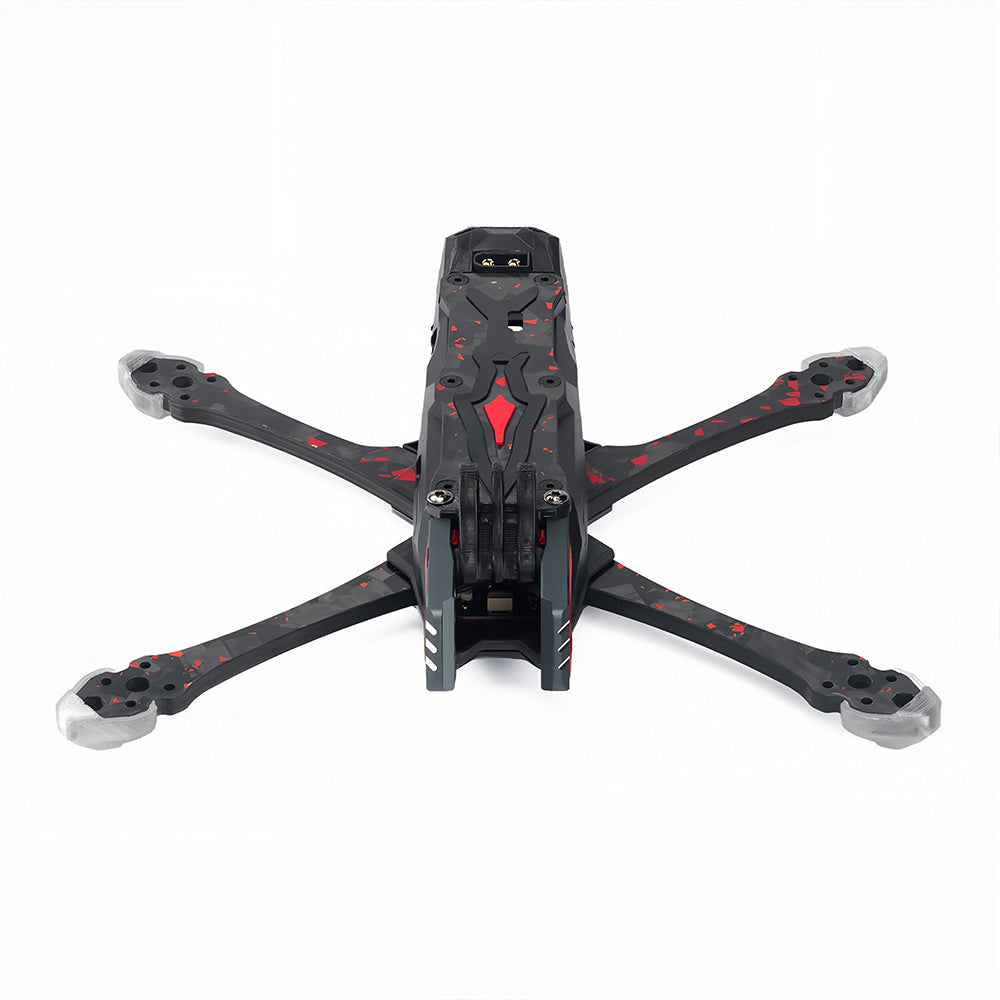

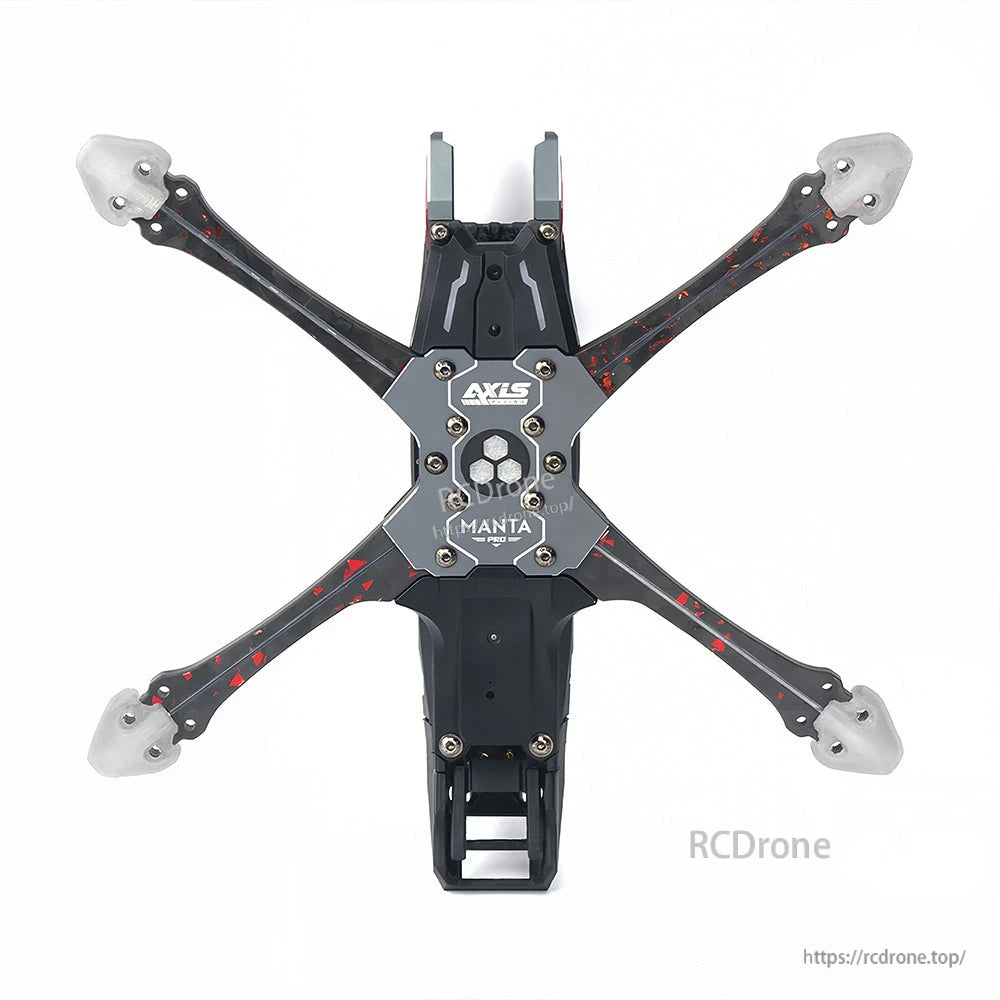

Axisflying Manta 5 Pro Telaio Squashed X per Drone 5 pollici, Carbonio T700, 32 LED, O4 PRO VTX, Interasse 226,5mm

Panoramica

Axisflying Squashed X Manta 5 Pro è un telaio per droni da 5 pollici progettato per un volo reattivo e un'assemblaggio robusto. La struttura utilizza carbonio T700 con un aspetto in carbonio forgiato e integra 32 LED per un controllo personalizzato fai-da-te. Fornisce fori di montaggio VTX compatibili con O4 PRO, supporta dimensioni della fotocamera di 19mm/20mm, uno stack M3 da 20mm×20mm e un'altezza dello stack di 23mm. La distanza tra le ruote è di 226,5mm. È presente uno slot GPS (18×18mm). Il peso del telaio è di 215±5g (inclusi parti esterne e in alluminio), con un esempio misurato di 215,8g.

Caratteristiche principali

• Design a forma di X schiacciato per una migliore sensazione di volo e reattività.
• 32 LED con controllo personalizzato fai-da-te.
• Piastra in carbonio X‑Tectonic, aspetto in carbonio forgiato.
• Struttura a doppia selezione DC/Squashed X-type.

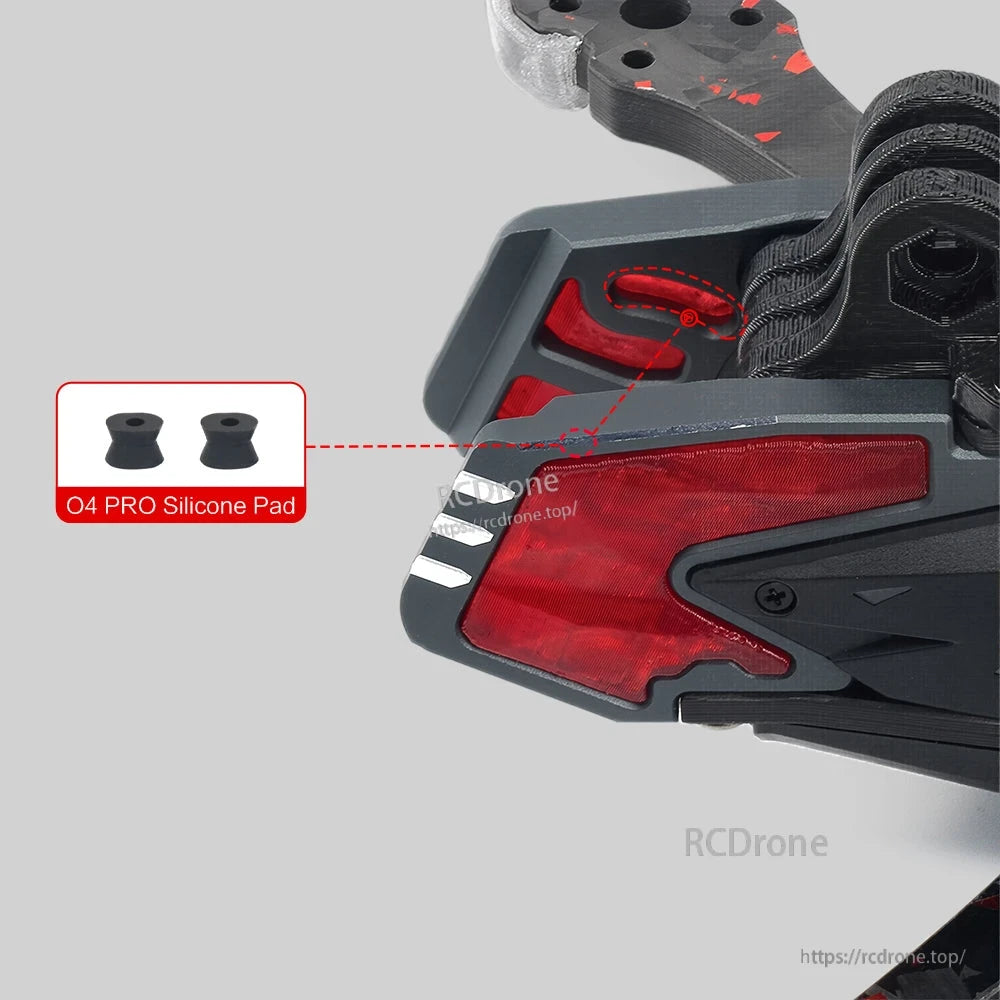

• Pad in silicone O4 PRO e fori di montaggio VTX compatibili con O4 PRO.
• Supporta fori di montaggio per eliche da 5,1 pollici; schema motore 16mm×16mm (M3).
• Slot GPS dedicato: 18×18mm.

Specifiche

Cosa è incluso

• Piastrine in fibra di carbonio e quattro bracci.
• Base in alluminio e parti della camera.
• Base TPU GoPro e parti protettive laterali/frontali.
• Pad in silicone O4 PRO (2 pezzi).
• Protezioni trasparenti per le estremità dei bracci (4 pezzi).
• Scheda LED.
• Cinghie per batteria (2 pezzi).
• Distanziali assortiti e hardware di montaggio.
• Viti e fissaggi: M1.6×5 (2 pezzi), M1.6×8 (4 pezzi), M2×4 (2 pezzi), M2×5 (4 pezzi), M2×7 (1 pezzo), M2×8 (5 pezzi), M3×6 (6 pezzi), M3×6 (4 pezzi), M3×9 (8 pezzi), M3×10 (10 pezzi), M3×10 (4 pezzi), M3×16 (4 pezzi), M3×30 (4 pezzi).

Applicazioni

Costruzioni di droni FPV da 5 pollici che richiedono un telaio Squashed X con compatibilità O4 PRO VTX e illuminazione integrata.

Manuali

Istruzioni di installazione (come mostrato)

• Collegare le braccia alla piastra base in alluminio in ordine.
• M3×6: fissa i pezzi in alluminio della fotocamera; M2×7: fissa la piastra base della testa; M3×16: fissa i pezzi in alluminio della piastra inferiore (sotto la piastra in carbonio); M3×30: fissa il pezzo in alluminio della piastra inferiore/piastra in carbonio inferiore; M3×10: fissa il pezzo in alluminio inferiore, la piastra in carbonio inferiore, la piastra inferiore della coda.
• M3×6 e M3×23: palo in alluminio, fissa la base TPU GoPro; M1.6×5: fissa la piastra laterale.
• M3×10: con viti a pad per fissare le basi TPU GoPro; M3×6: fissa la piastra in carbonio superiore.

Dettagli

Il telaio Manta 5 Pro ha un design Squashed X, un passo di 226,5 mm, fibra di carbonio T700 e pesa 215±5g. Compatibile con motori 2207, batteria 6S, stack Argus Mini 55A, O4 PRO VTX e eliche fino a 5,1 pollici.

Controllo DIY con 32 LED, piastra in carbonio X-Tectonic, struttura DC/Squashed X-type, pad in silicone O4 PRO

Il design a forma di X schiacciato migliora la sensazione di volo e la reattività. Dimensioni: 226 mm, GPS: 18*18 mm.

Guida all'assemblaggio del drone Manta 5 Pro. Include installazione passo-passo con specifiche delle viti per bracci, fotocamera, piastre di base e supporti GoPro. Presenta componenti in alluminio e fibra di carbonio.

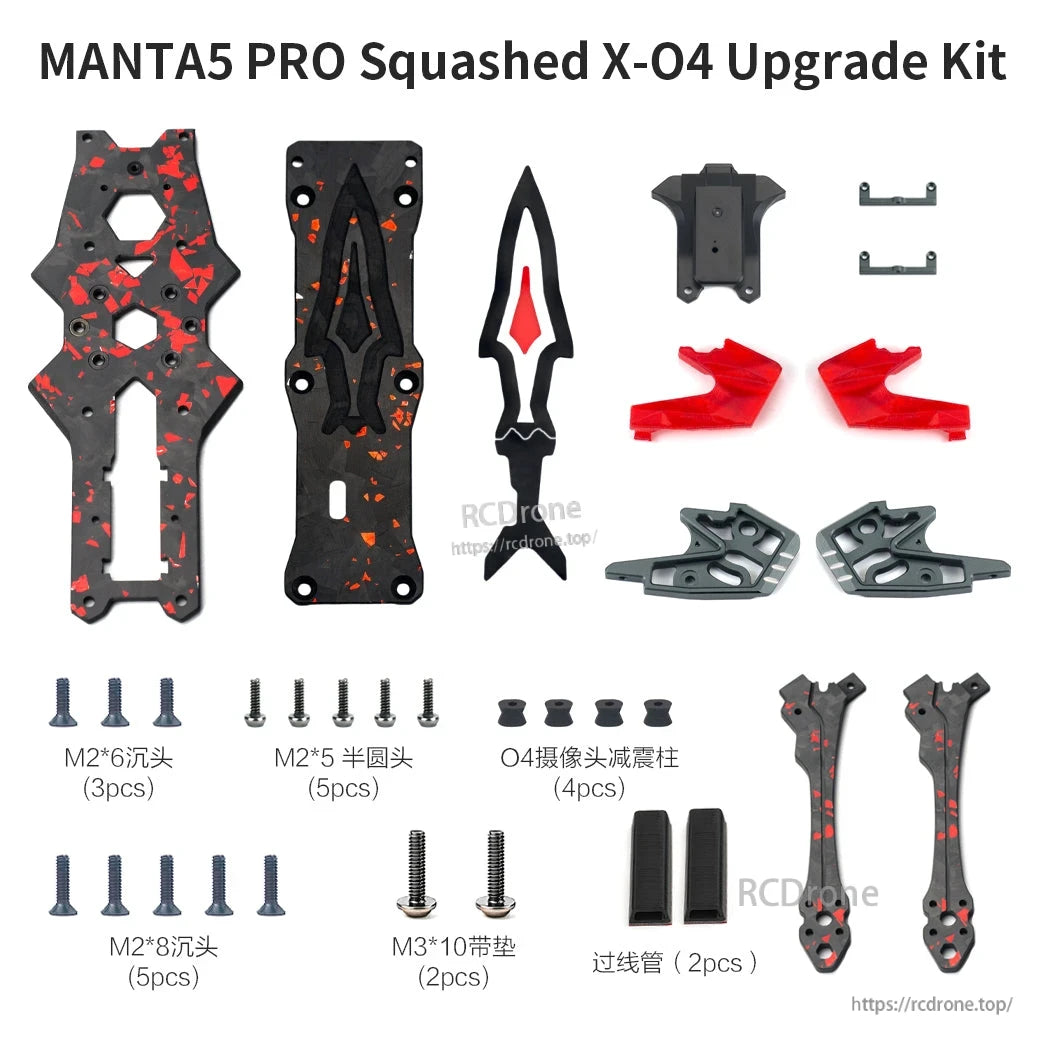

Componenti del drone Manta Pro: parti del telaio, bracci, eliche, motori, viti e accessori. L'elenco di imballaggio include tutti gli articoli per l'assemblaggio. Goditi un'esperienza di volo sicura e piacevole.
