Specifiche modulo GPS doppio BN-220 BN220 3,6 V-5,0 V TTL GNSS GLONASS
Usa: Veicoli e giocattoli telecomandati
Parti/accessori di aggiornamento: Telaio
Forniture utensili: Rettificato
Parametri tecnici: Valore 3
Dimensione: 22mm*20mm*6mm
Periferiche/dispositivi di controllo remoto: Telecomando
Età consigliata: 12+a,14+a
Parti e accessori RC: Trasmettitori
Quantità: 1 pezzo
Origine: Cina continentale
Numero modello: BN-220 BN220 GPS
Materiale: Metallo
Attributi trazione integrale: Assemblaggio
Per tipo di veicolo: Aerei
Nome del marchio: Readytosky
readytosky è un'azienda professionale di accessori per moduli RC FPV. se vuoi saperne di più sul commercio per l'acquisto all'ingrosso e all'ingrosso, ti preghiamo di contattarci liberamente.
Modello: modulo GNSS BN-220
Caratteristiche:
Articolo |
Descrizione |
|
Caratteristiche elettriche |
Chipset |
M8030-KT |
Frequenza |
GPS L1, GLONASS L1, BDS B1, SBAS L1, QZSS L1 |
|
Formato di ricezione |
GPS, GLONASS, BDS, SBAS, QZSS. GPS predefinito, GLONASS, SBAS, QZSS. |
|
Canali |
72 Ricerca canale |
|
Sensibilità |
Tracciamento |
-167dBm |
Riacquisizione |
-160dBm |
|
Avvio a freddo |
-148dBm |
|
Avvio rapido |
-156dBm |
|
Precisione |
Posizione orizzontale |
2,0 m CEP 2D RMS SBAS abilitato (cielo aperto tipico) |
Velocità |
0.1 m/sec 95% (SA disattivato) |
|
Tempistica |
1us sincronizzato con l'ora GPS |
|
Tempo di acquisizione |
Avvio a freddo |
26s |
Avvio a caldo |
25 secondi |
|
Avvio rapido |
1s |
|
Emissione dati |
Tariffa di supporto |
da 4.800 bps a 921.600 bps, 9.600 bps predefinito |
Livello dati |
Livello TTL |
|
Protocollo dati |
NMEA-0183 |
|
Messaggio NMEA |
RMC, VTG, GGA, GSA, GSV, GLL |
|
Frequenza di aggiornamento |
1 Hz-10 Hz, predefinito 1 Hz |
|
FLASH |
4M FLASH, memorizza la configurazione in modo permanente |
|
Limiti operativi |
Altitudine |
<50.000 milioni |
Velocità |
<515 m/s |
|
Accelerazione |
<4g |
|
Consumo energetico |
VCC |
Tensione CC 3,6 V-5,5 V, tipica: 5,0 V |
Corrente |
Acquisizione 50 mA/5,0 V |
|
Specifiche meccaniche |

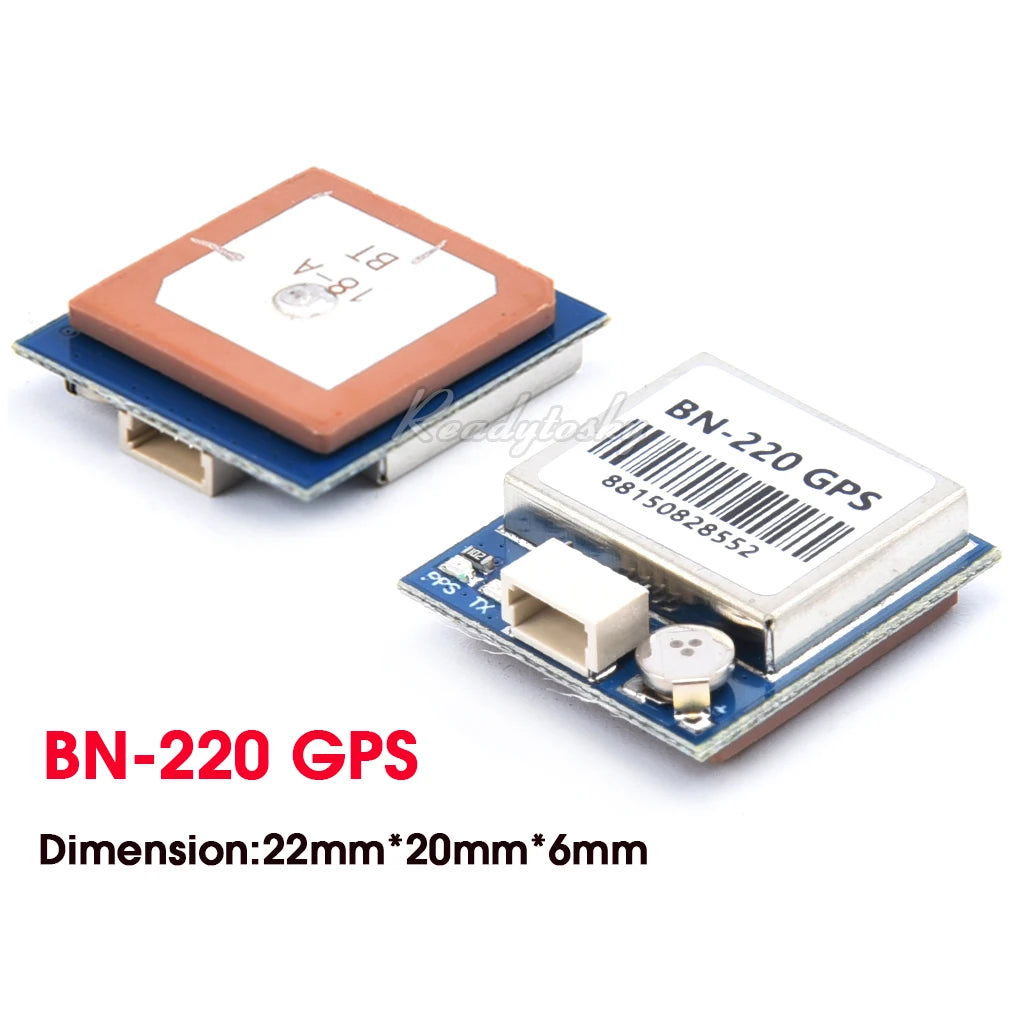

Dimensione |
22mm*20mm*6mm |
Peso |
5,3 g |
|
Connettore |
Connettore a 4 pin da 1,00 mm |
|
Ambiente |
Temperatura operativa |
-40 °C ~ +85°C |
Temperatura di archiviazione |
-40°C ~ +105°C |
|

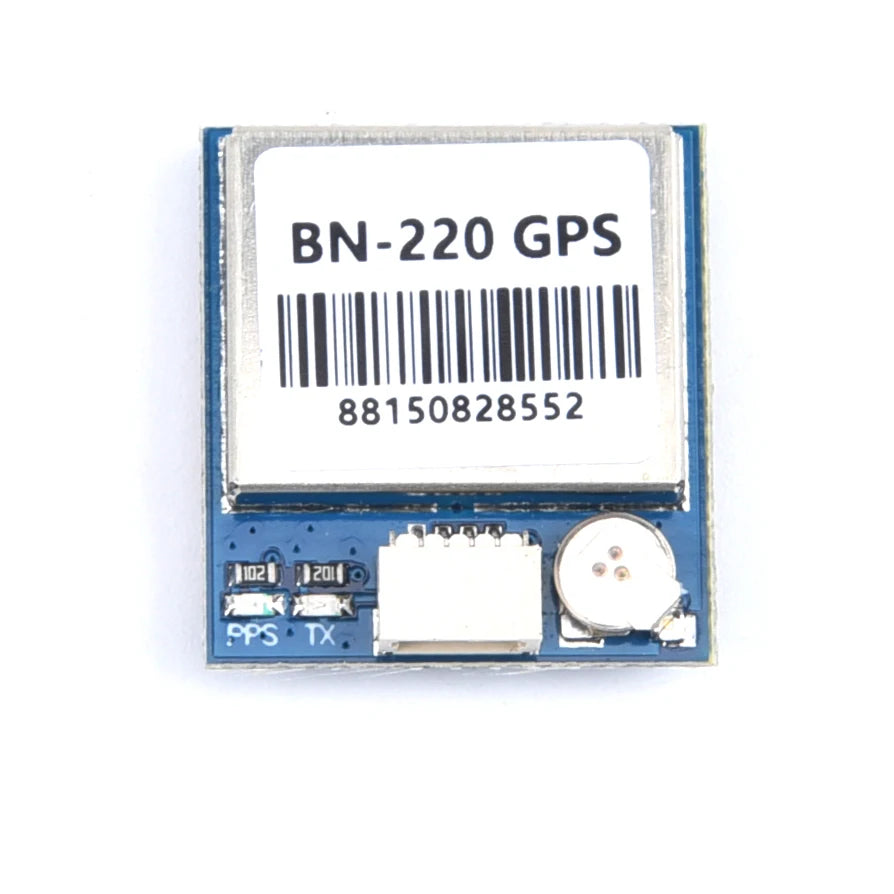

LED |
LED integrato |
LED TX: blu. L'uscita dati, il LED TX lampeggiante |
LED PPS: rosso.Il LED PPS non è luminoso quando il GPS non è riparato, lampeggia quando è riparato |
PIN |
Nome PIN |
I/O |
Descrizione |
1 |
GND |
G |
Terra |
2 |
TX |
O |
Uscita dati seriali. |
3 |
RX |
I |
Inserimento dati seriale. |
4 |
VCC |
I |
Ingresso alimentazione CC 3,6 V - 5,5 V, tipico: 5,0 V |
