HGLRC SPECTER F411 12A AIO Flight Controller 2S-4S ELRS 2.4G RX 5.8GHz VTX 25,5x25,5mm

Name: HGLRC SPECTER F411 12A AIO Flight Controller 2S-4S ELRS 2.4G RX 5.8GHz VTX 25,5x25,5mm
Brand: HGLRC
SKU: C.DZ.01.00037-1
Price: 114.19 USD
Availability: InStock

HGLRC SPECTER F411 12A AIO Flight Controller 2S-4S ELRS 2.4G RX 5.8GHz VTX 25,5x25,5mm

HGLRC

$114.19 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Quantità

Visualizza dettagli completi

Panoramica

L'HGLRC SPECTER F411 12A AIO è una scheda di controllo di volo AIO integrata che combina un controllore di volo, un ESC da 12A, un ricevitore ExpressLRS 2.4G integrato (seriale UART) e una trasmissione di immagini analogica a 5.8GHz integrata. Supporta un ingresso LiPo da 2S a 4S ed è progettato per costruzioni FPV compatte come whoops da 75mm/85mm, costruzioni leggere da 3 pollici e telai in stile toothpick.

Caratteristiche principali

Ricevitore integrato ExpressLRS 2.4G con porta seriale UART
Trasmissione di immagini analogica a 5.8GHz integrata: RCE-25-100-400mw (regolabile), 48CH-5.8ghz
Compatibile con più firmware: Flash BLS firmware di default; può anche flashare il firmware Bluebird
Scatola nera integrata da 16MB per la registrazione dei dati di volo
Supporta OSD, LED e buzzer
Socket 3P indipendente può essere collegato direttamente al motore
Supporta ricevitore esterno protocollo CRSF (istruzioni di seguito)

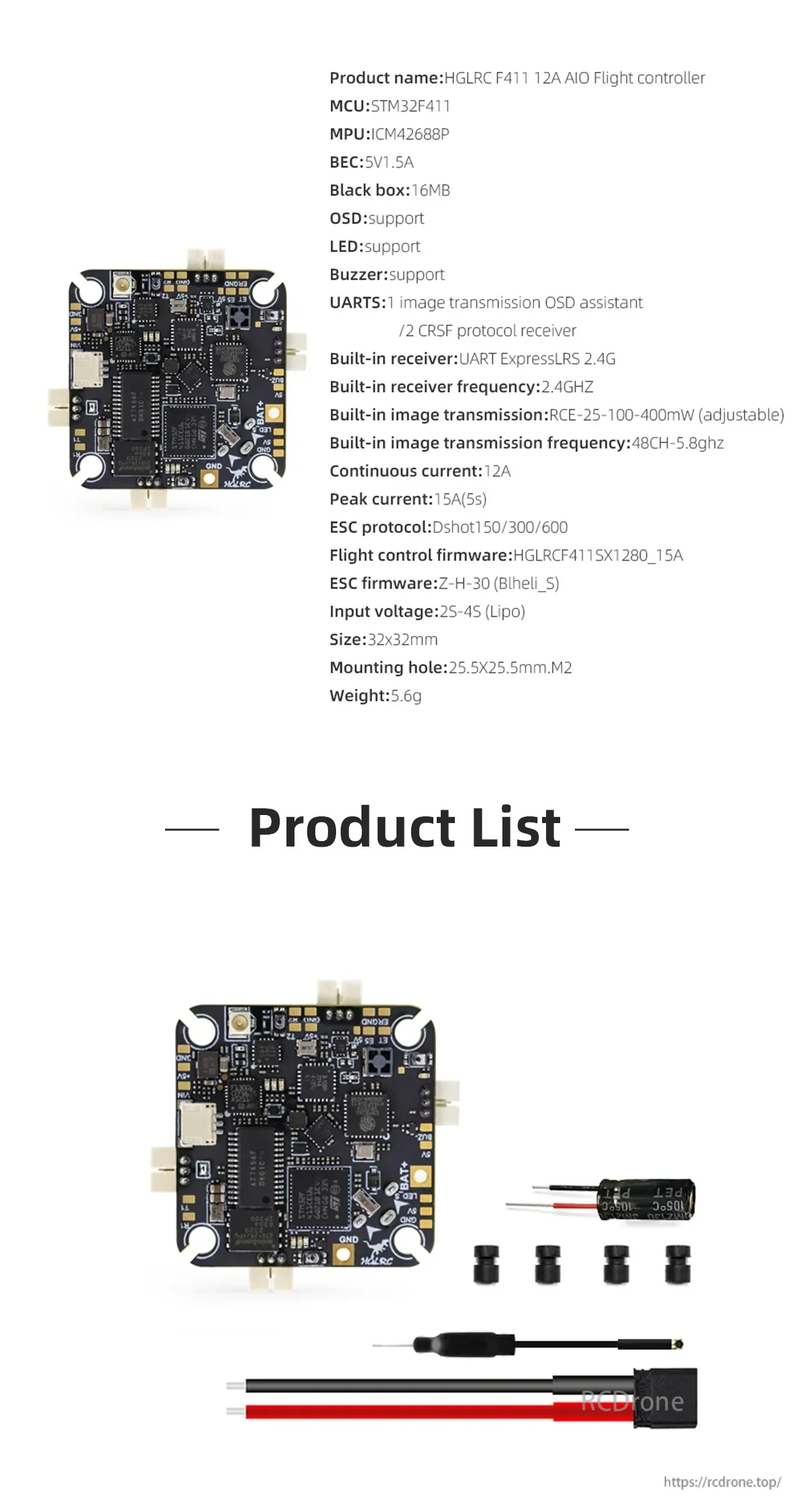

Specifiche

Nome del prodotto	HGLRC F411 12A AIO Flight controller
MCU	STM32F411
MPU	ICM42688P
BEC	5V 1.5A
Scatola nera	16MB
OSD	supporto
LED	supporto
Buzzers	supporto
UARTS	1 assistente OSD per trasmissione immagine / 2 ricevitore protocollo CRSF
Ricevitore integrato	UART ExpressLRS 2.4G
Frequenza ricevitore integrato	2.4GHZ
Trasmissione immagine integrata	RCE-25-100-400mw (regolabile)
Frequenza trasmissione immagine integrata	48CH-5.8ghz
Corrente continua	12A
Corrente di picco	15A (5s)
Protocollo ESC	Dshot150/300/600
Firmware di controllo del volo	HGLRCF411SX1280_15A
Firmware ESC	Z-H-30 (BLheli_S)
Tensione di ingresso	2S-4S (Lipo)
Dimensioni	32x32mm
Foro di montaggio	25.5X25.5mm, M2

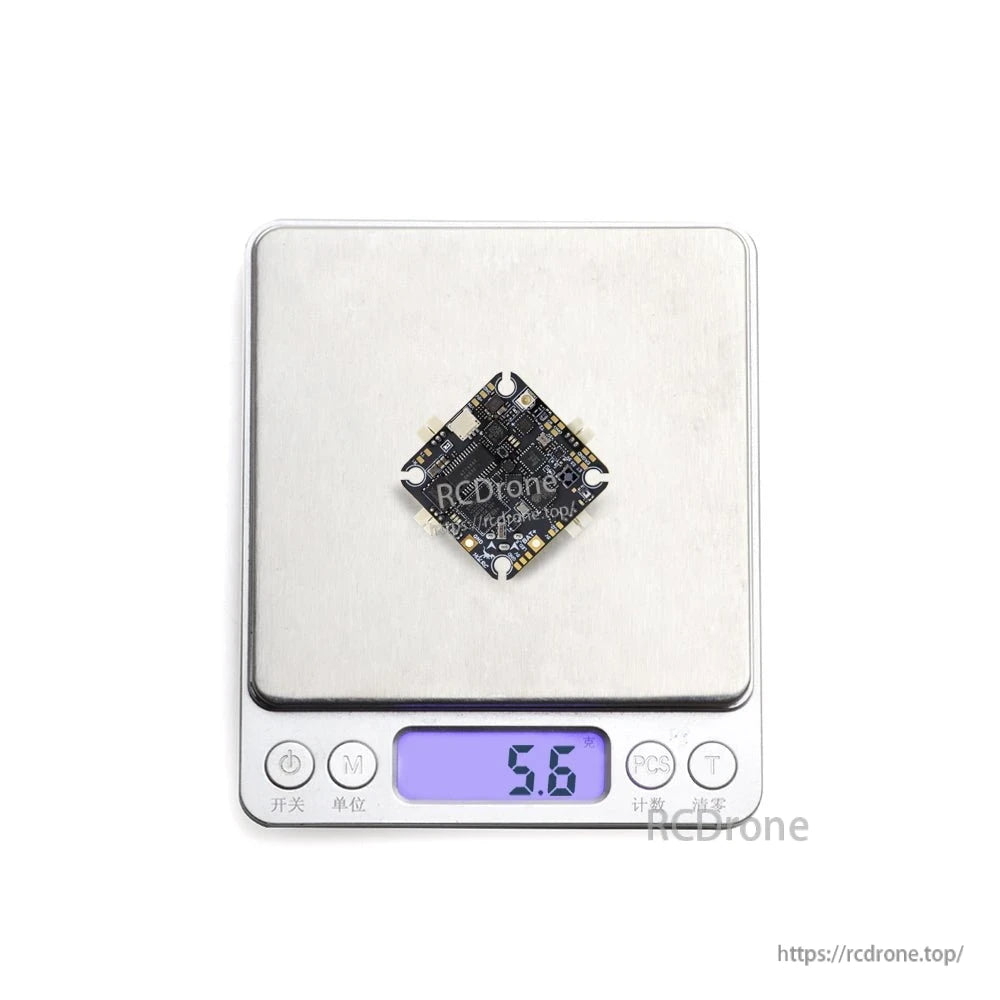

Peso	5.6g

Note di cablaggio / Configurazione

Per utilizzare un ricevitore esterno, è necessario cortocircuitare i due pad di E5 e 5V.
Utilizzato per disconnettere la trasmissione dell'immagine integrata; la trasmissione dell'immagine digitale esterna deve disconnettere questo giunto saldato.

Cosa è incluso

Scheda HGLRC SPECTER F411 12A AIO
1 set di grommet di montaggio
Fascetta di cablaggio
Condensatore

Per assistenza sul cablaggio o conferma di compatibilità per un telaio/build specifico, contattare il supporto a https://rcdrone.top/ o inviare un'email a support@rcdrone.top.

Dettagli

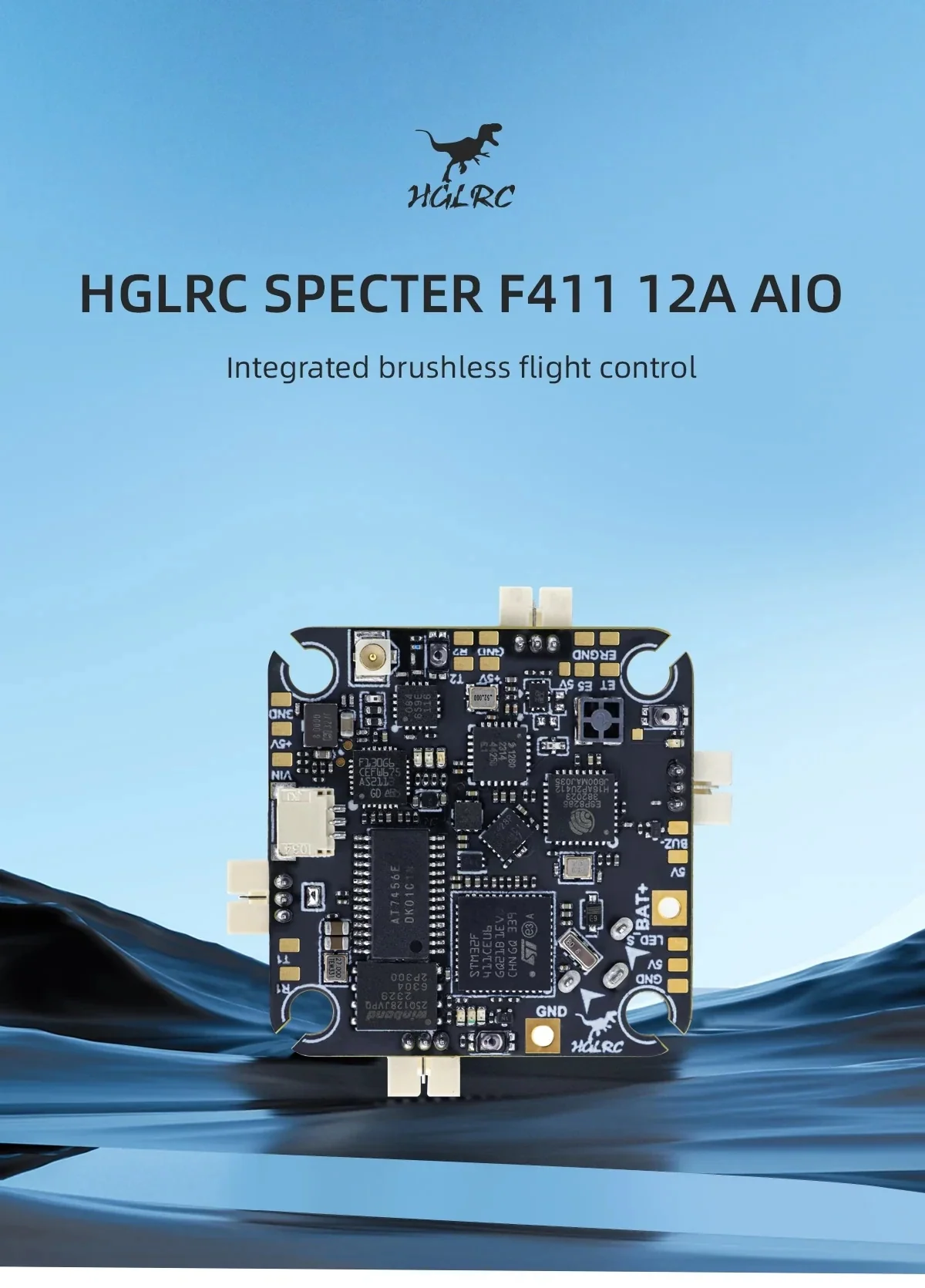

HGLRC SPECTER F411 12A AIO Flight Controller board top view with connectors and labeled pads

Un compatto stack FC/ESC all-in-one progettato per semplificare il cablaggio su piccole costruzioni FPV.

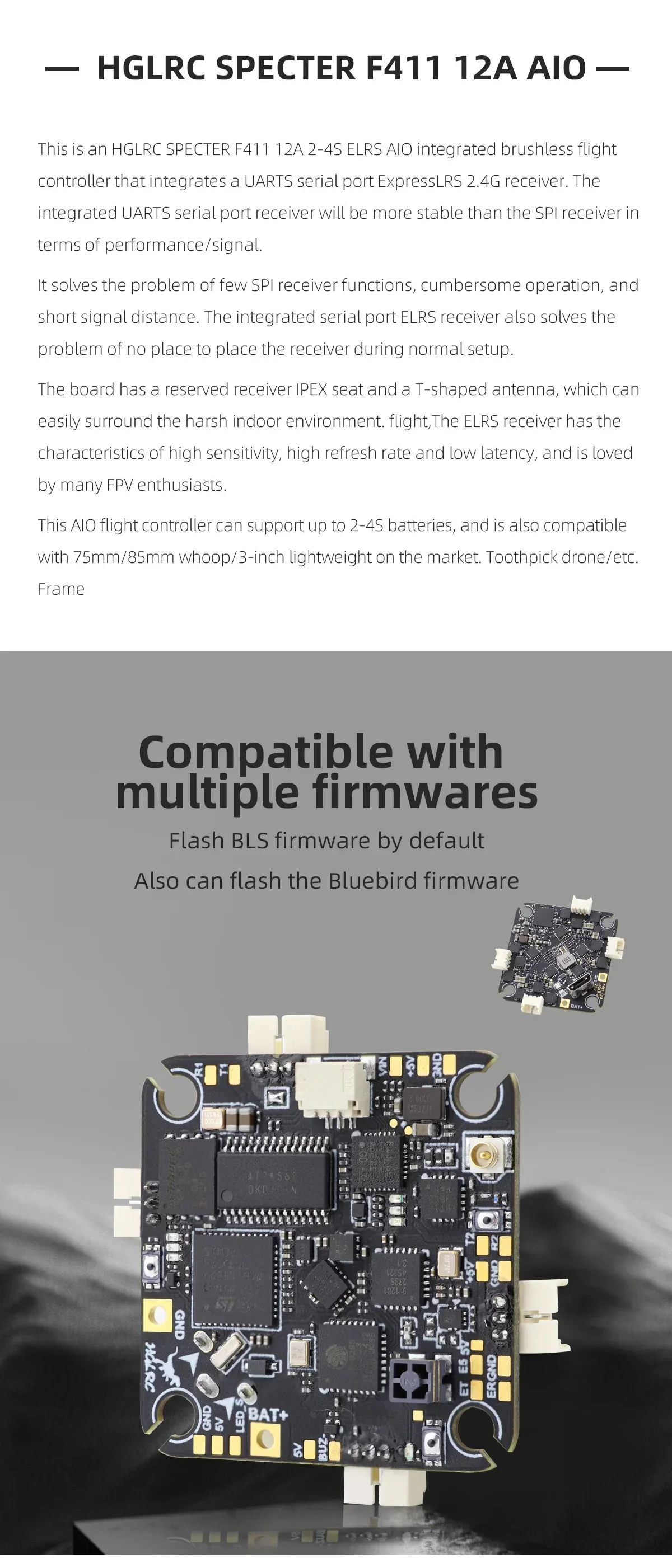

HGLRC SPECTER F411 12A AIO close-up with text highlighting compatibility with multiple firmwares

Opzioni di firmware flessibili rendono facile abbinare la tua configurazione e il tuo flusso di lavoro di messa a punto preferiti.

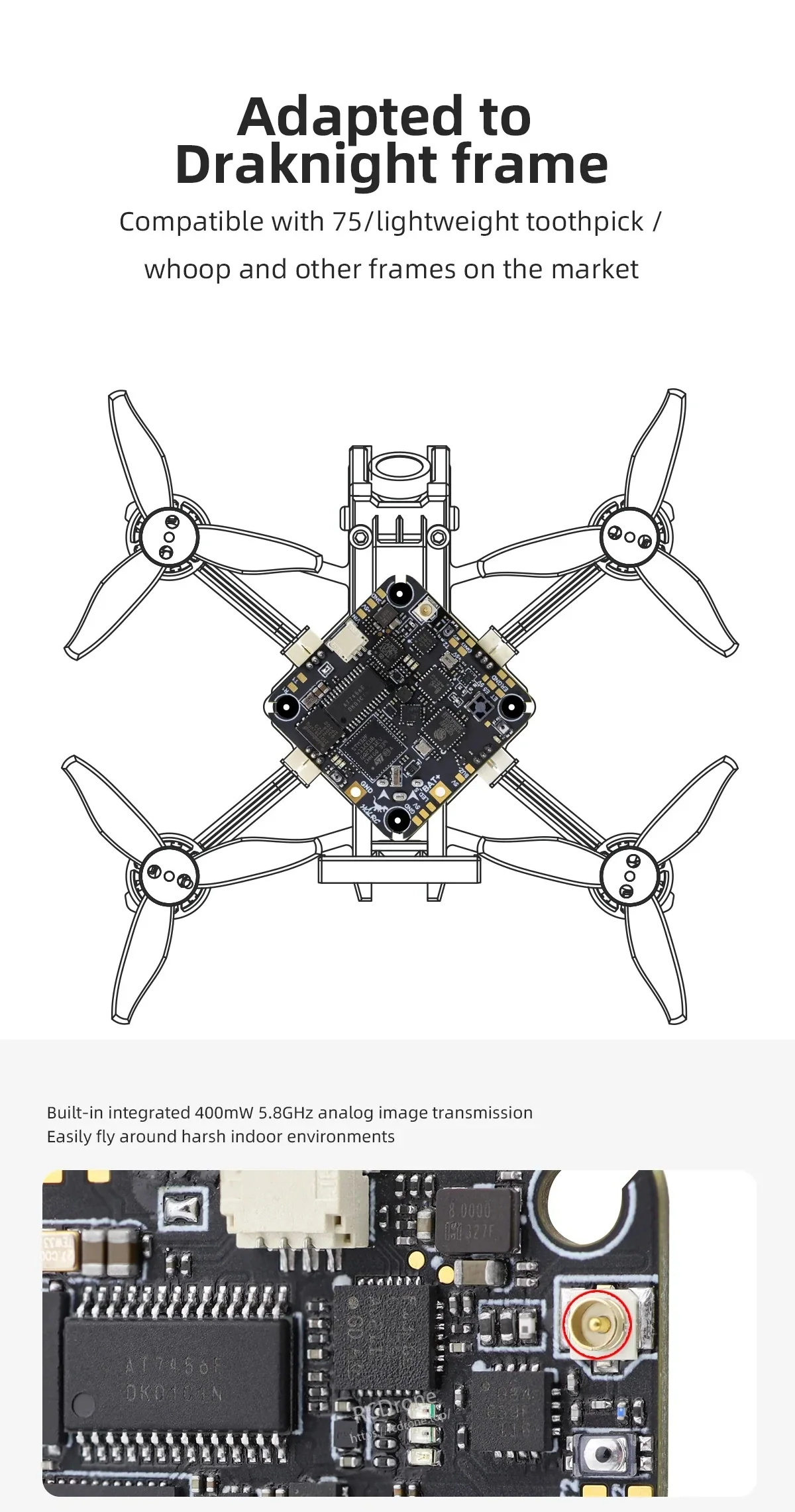

FPV frame fitment graphic with the AIO board mounted in a micro quad layout plus RF connector close-up

Dimensionato per telai leggeri in stile whoop/toothpick, con un connettore per antenna integrato per installazioni pulite.

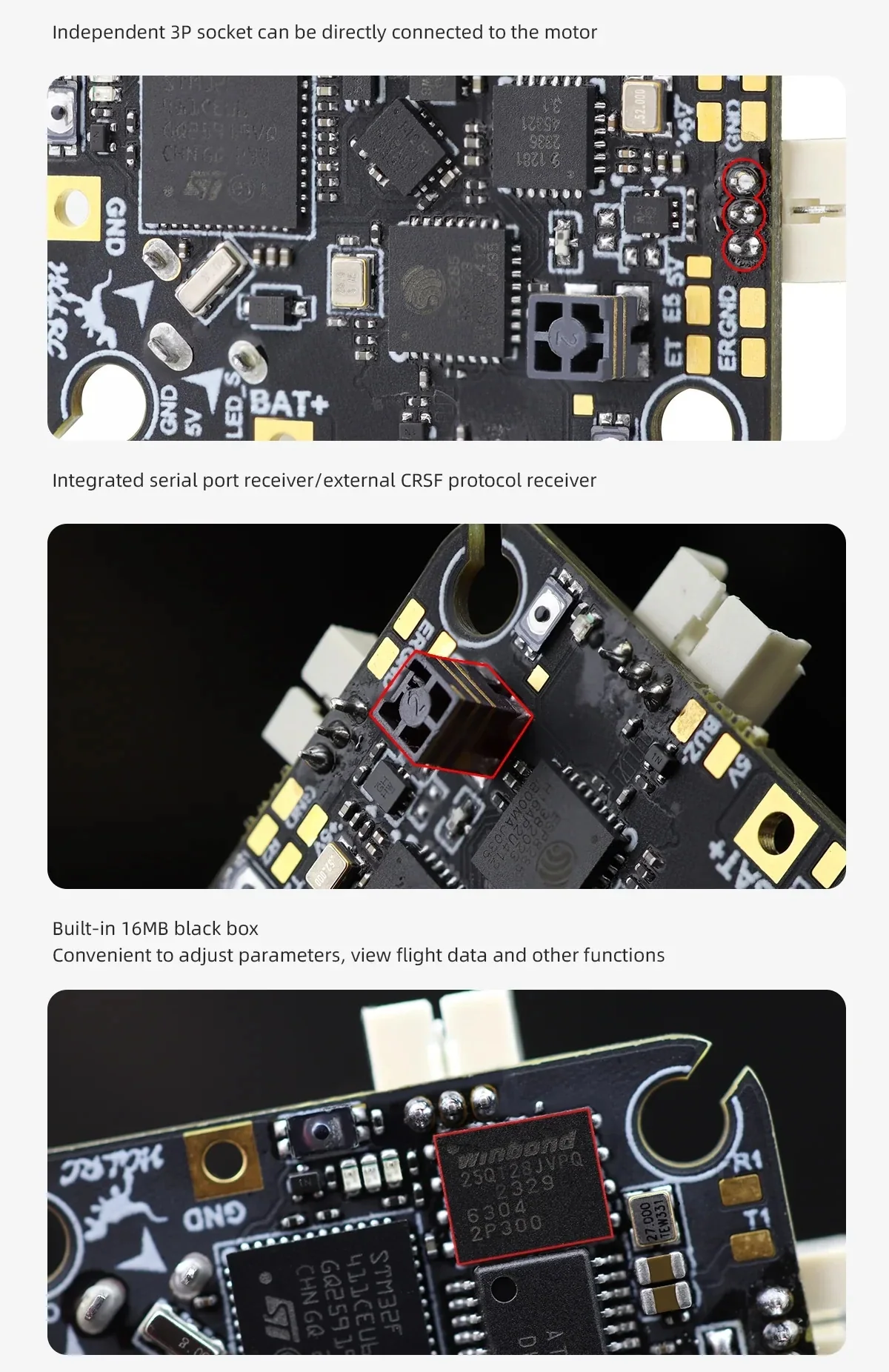

Detail close-ups of board solder pads and sockets including 3-pin motor connector area and blackbox chip

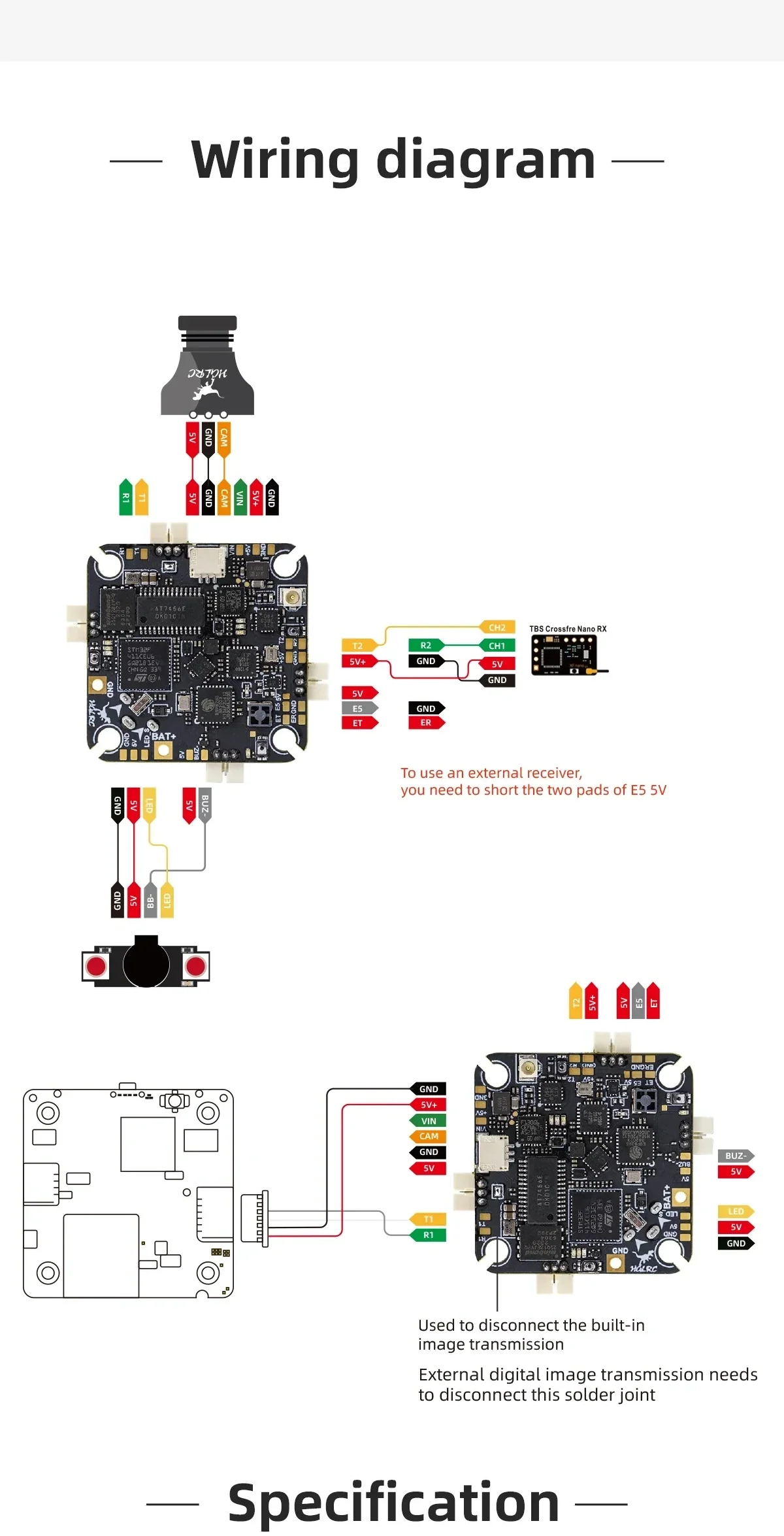

Wiring diagram for the HGLRC SPECTER F411 12A AIO showing camera, receiver, buzzer/LED and power connections

La mappatura chiara dei pad aiuta a instradare l'alimentazione, il cablaggio della camera/VTX e del ricevitore, inclusi appunti per l'uso di un RX esterno o di un sistema video.
