JHEMCU GHF411AIO-ICM F411 AIO Flight Controller con ESC 40A, 2-6S, 25.5x25.5mm Toothpick FPV

Panoramica

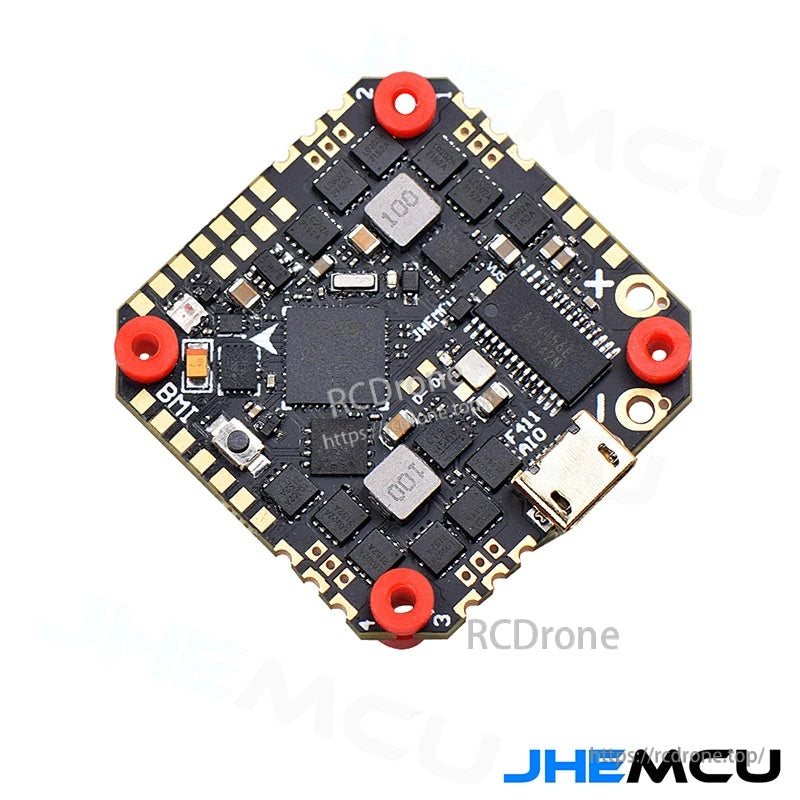

Il JHEMCU GHF411AIO-ICM è un controller di volo AIO con un ESC integrato da 40A, progettato per costruzioni di droni FPV compatti Toothpick. Combina una piattaforma di controllo di volo STM32F411, IMU ICM-42688-P, OSD AT7456E e regolazione di potenza a bordo in una scheda di 33x33mm con montaggio di 25.5x25.5mm.

Caratteristiche principali

• MCU: STM32F411CEU / 100MHz
• IMU: ICM-42688-P
• OSD: AT7456E
• Blackbox: 8MB
• Voltaggio di ingresso: 2-6S Lipo (7.4-26V)
• 5V BEC: 5V/2.5A ±0.1V
• 10V BEC: 10V/2A ±0.1V
• Supporto del ricevitore: SBUS/IBUS/DSM2/DSMX/TBS/ELRS
• Interfaccia HD VTX: SÌ
• USB: Micro USB (scheda adattatore Type-C inclusa)
• Pulsante DFU: SÌ
• Sensore di tensione: SÌ; Porta di corrente: SÌ

Specifiche

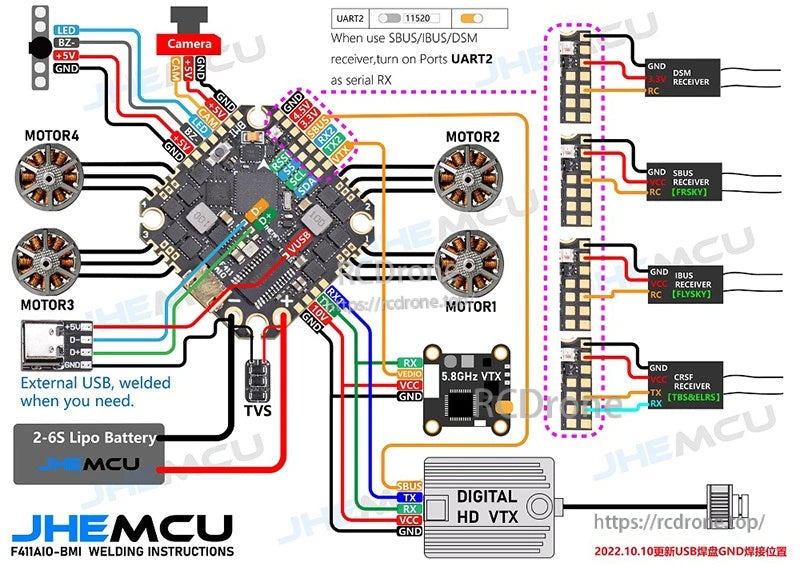

Note di cablaggio

• Nota UART2: quando si utilizza un ricevitore SBUS/IBUS/DSM, abilitare le porte UART2 come RX seriale (115200 mostrato).
• Esempi di pad del ricevitore mostrati: DSM (GND/3.3V/RC), SBUS (GND/SBUS/RC), IBUS (GND/IBUS/VCC), CRSF (GND/VCC/TX/RX).
• Pad USB esterni mostrati (+5V, D-, D+, GND) per una connessione USB esterna quando necessario.

Per supporto sul cablaggio o configurazione, contattare [email protected] or visitare https://rcdrone.top/.

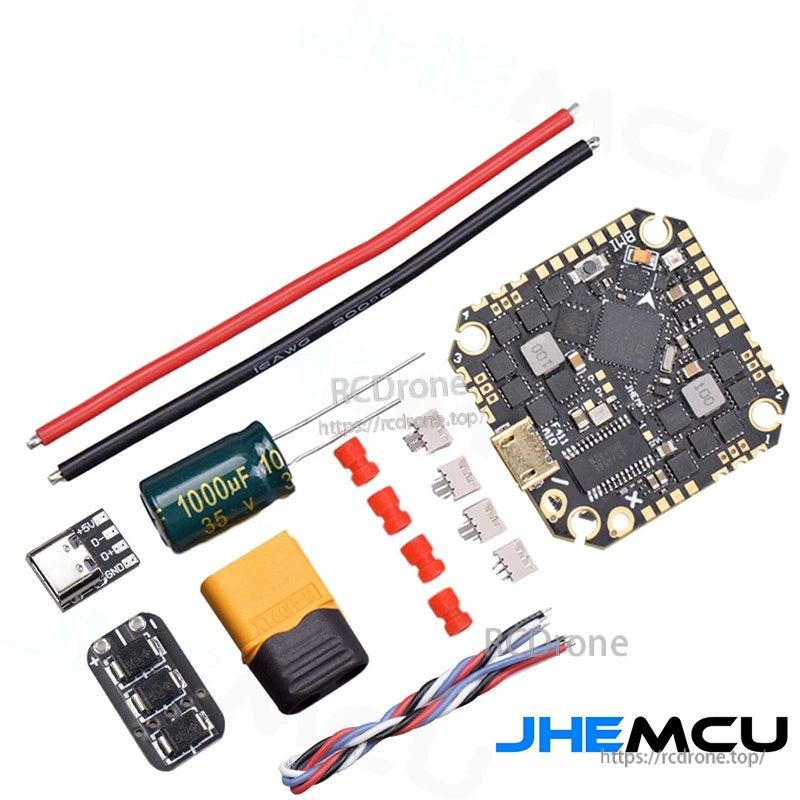

Cosa è incluso

• GHF411AIO-ICM x1
• XT60 x1
• Palle di smorzamento delle vibrazioni M2 x 6.5mm x4
• Piastra TVS x1
• Piastra adattatore Type-C x1
• Fili 16AWG x2
• Connettori 3P x 1.25mm x4
• Condensatore 1000uF / 35V x1
• Fili 28AWG x4

Applicazioni

• Droni FPV a stecchino che richiedono un controller di volo AIO leggero con ESC integrato
• Costruzioni FPV micro 2-6S che utilizzano ricevitori SBUS/IBUS/DSM2/DSMX/CRSF (TBS/ELRS)
• Costruzioni che necessitano di OSD (AT7456E) e registrazione blackbox a bordo (8MB)

Dettagli

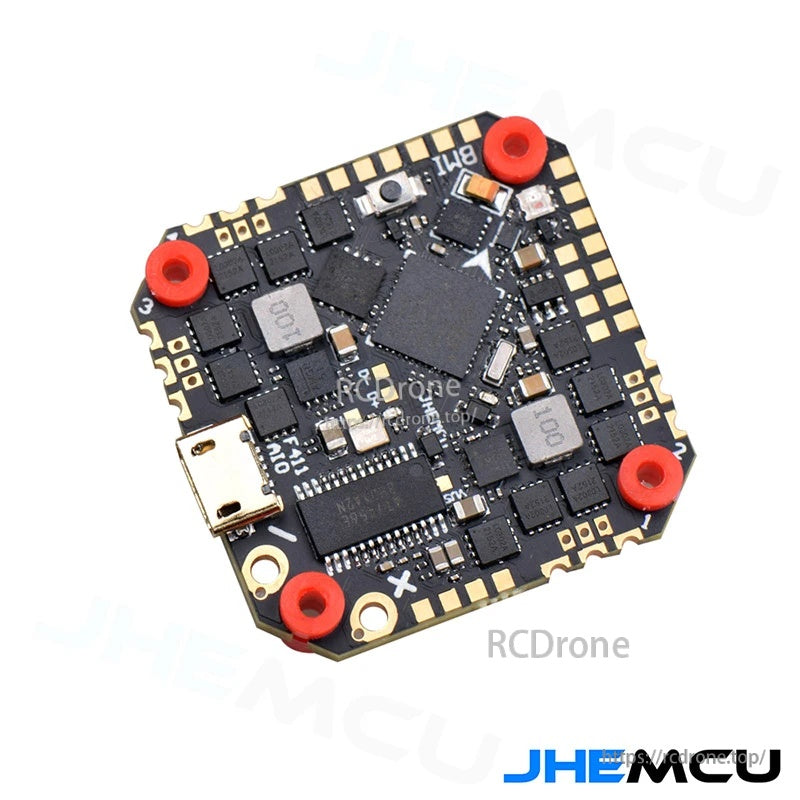

Una scheda AIO compatta 33×33mm che combina il controller di volo F411 e l'ESC 4-in-1 da 40A per costruzioni a stecchino.

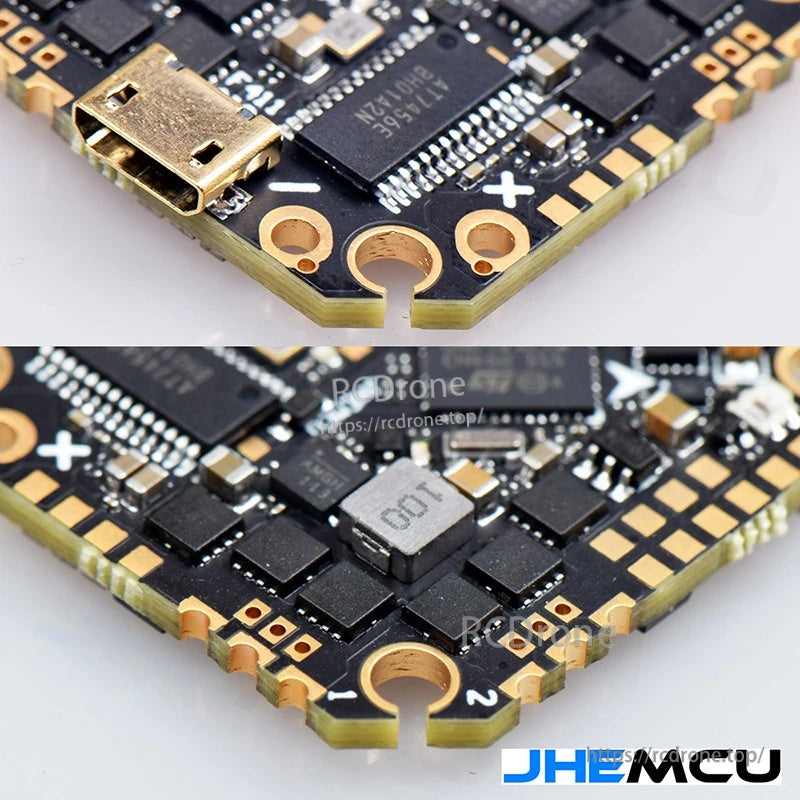

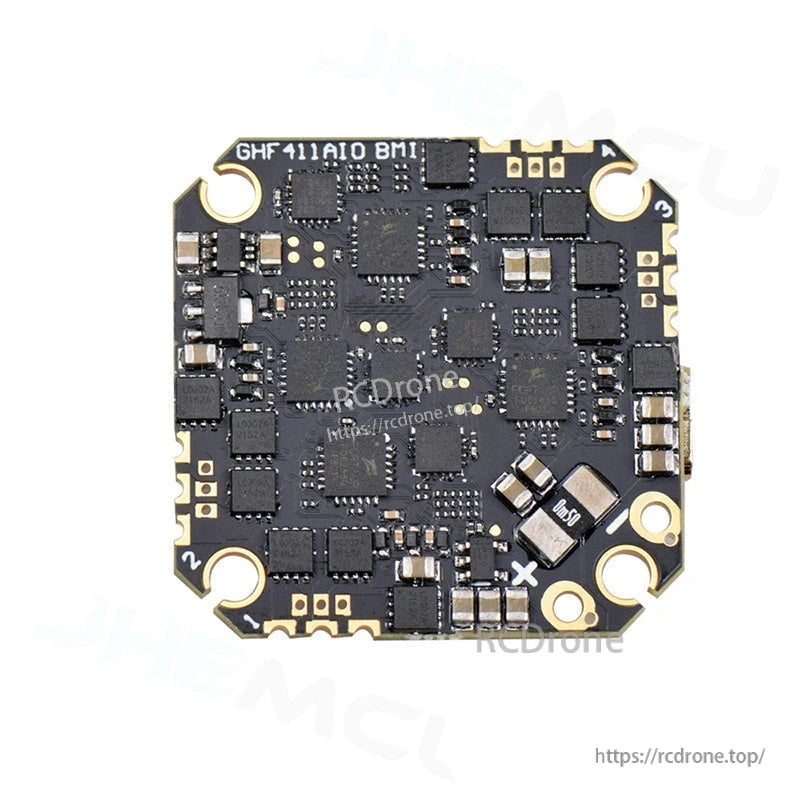

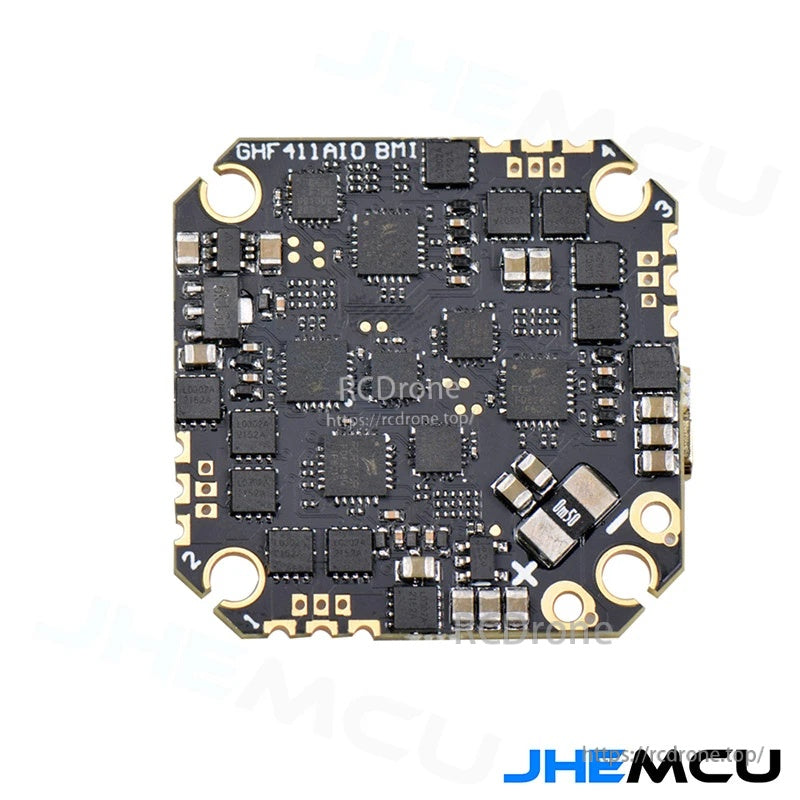

Il layout della parte inferiore mantiene la costruzione a profilo basso pur mantenendo il montaggio standard 25.5×25.5mm.

Gli accessori inclusi coprono i cavi di alimentazione, l'adattatore USB, la protezione TVS e un condensatore da 1000uF per un'alimentazione più pulita.

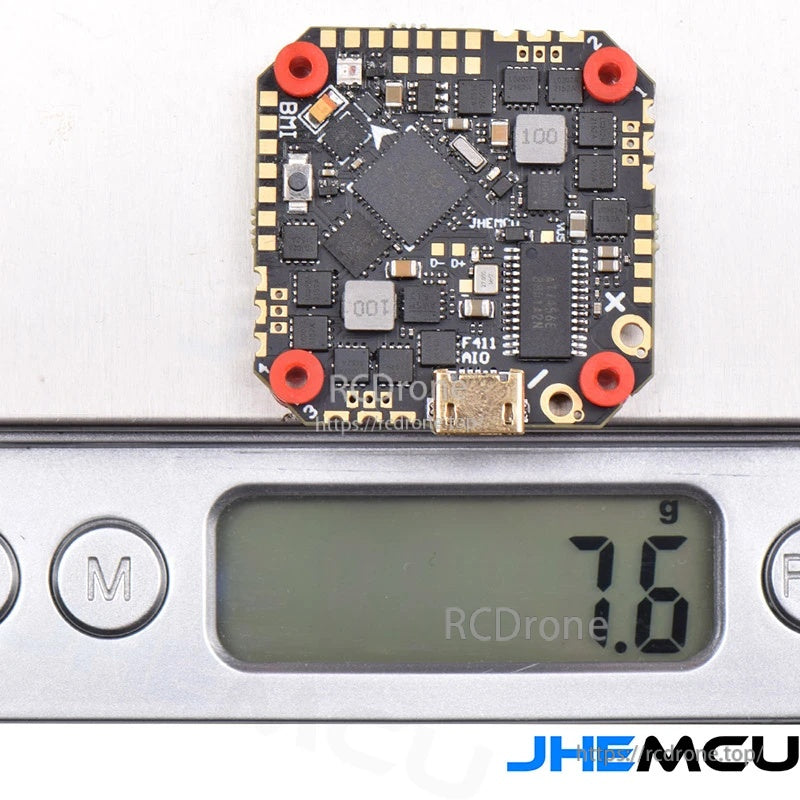

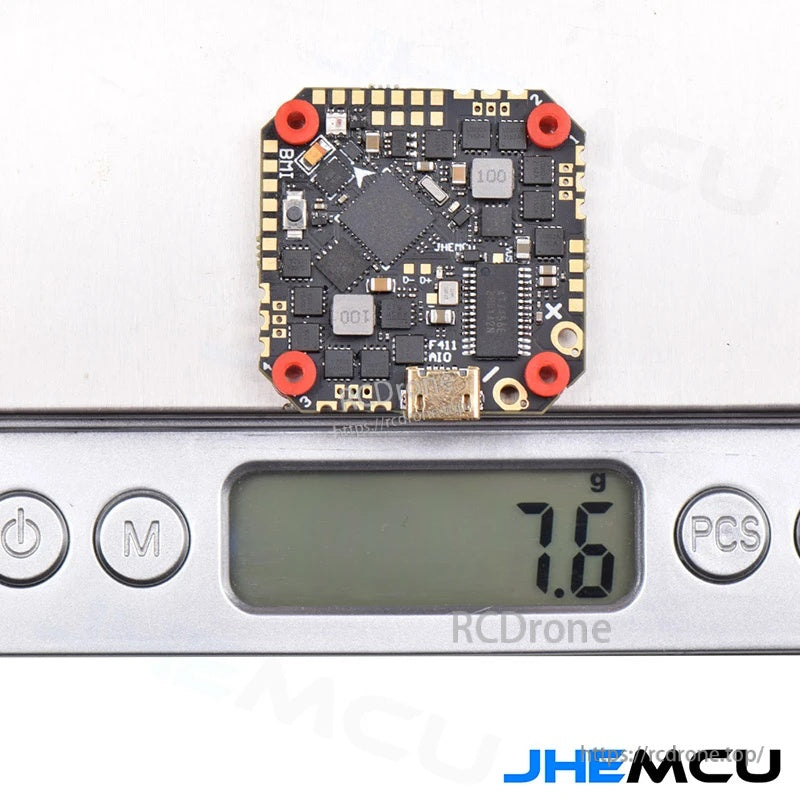

Hardware leggero e supporti morbidi aiutano a mantenere le vibrazioni sotto controllo su telai piccoli.

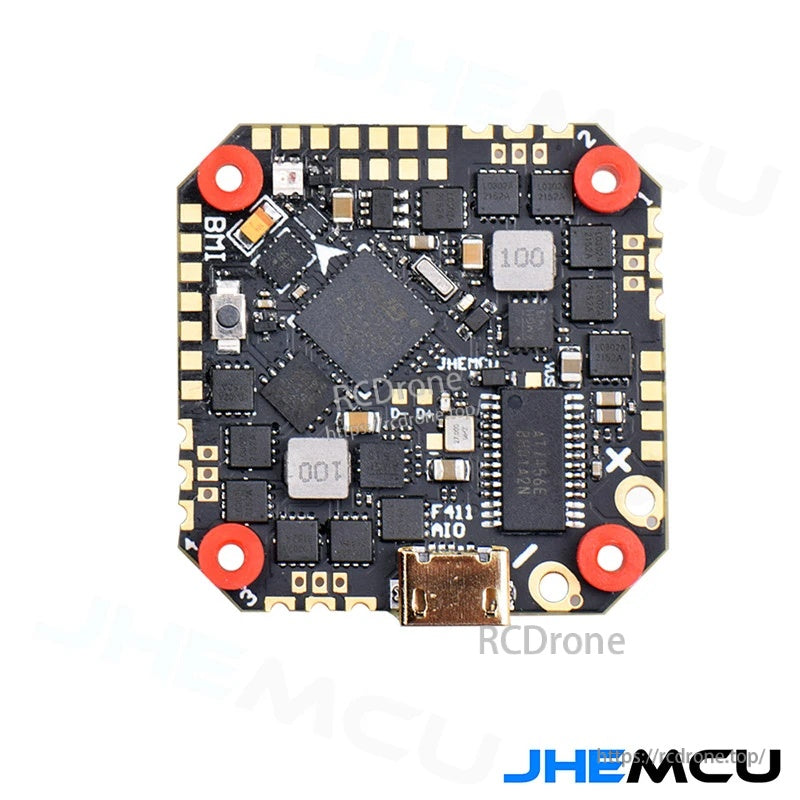

Mappatura chiara dei pad per motori, ricevitori (SBUS/IBUS/DSM/CRSF) e cablaggio VTX analogico/HD.

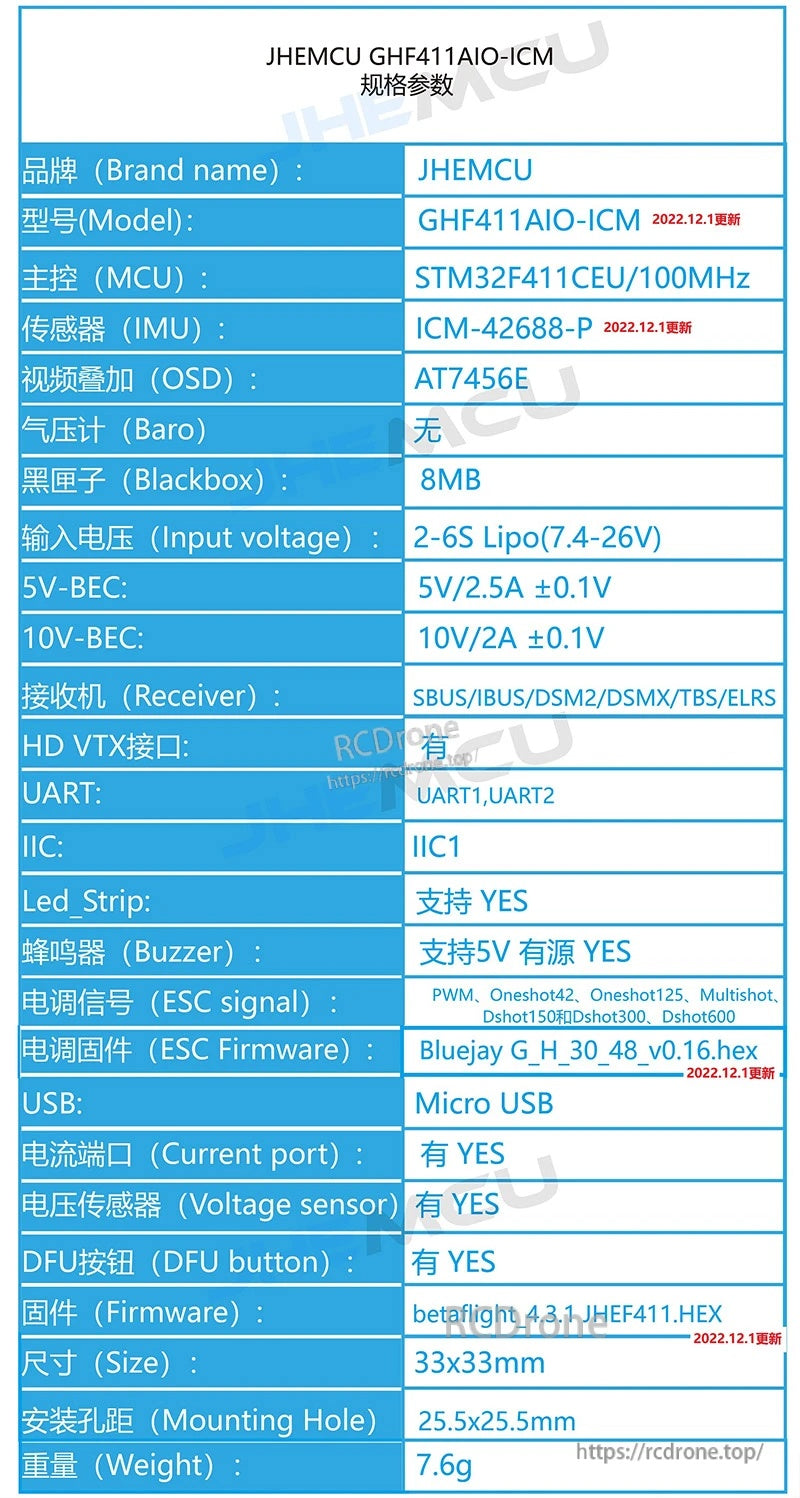

Specifiche chiave a colpo d'occhio, inclusi intervallo di ingresso 2–6S, ICM-42688-P IMU e blackbox da 8MB a bordo.
