JHEMCU RuiBet 55A 3-6S 4-in-1 ESC BLHeli_S Bluejay J_H_15 DShot600, Montaggio 30,5mm per drone FPV

JHEMCU

$45.00 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Opzioni 55A 45A 50A 60A 65A

Quantità

Visualizza dettagli completi

Panoramica

Il JHEMCU RuiBet 55A ESC 4-in-1 è un controllore di velocità elettronico BLHeli_S progettato per costruzioni di droni FPV. Supporta l'input del segnale DShot600 e integra il rilevamento della corrente (piastra CUR) per controller di volo compatibili.

Caratteristiche principali

ESC 4-in-1 per droni FPV a quadri motori (uscite M1/M2/M3/M4)
Tensione di ingresso: 3–6S (11–27V)
Firmware BLHeli_S (target Bluejay J_H_15; file indicato come BLHELI_S J_H_15_REV16_7.HEX)
Uscita del sensore di corrente: pad CUR
Nessun BEC (è necessaria un'alimentazione esterna 5V/9V se il progetto lo richiede)

Specifiche

Marca	JHEMCU
Serie	RuiBet
Tipo	ESC 4-in-1
Corrente continua	55A * 4
Tensione di ingresso	3–6S (11–27V)
BEC	Nessuno
Sensore di corrente	Sì

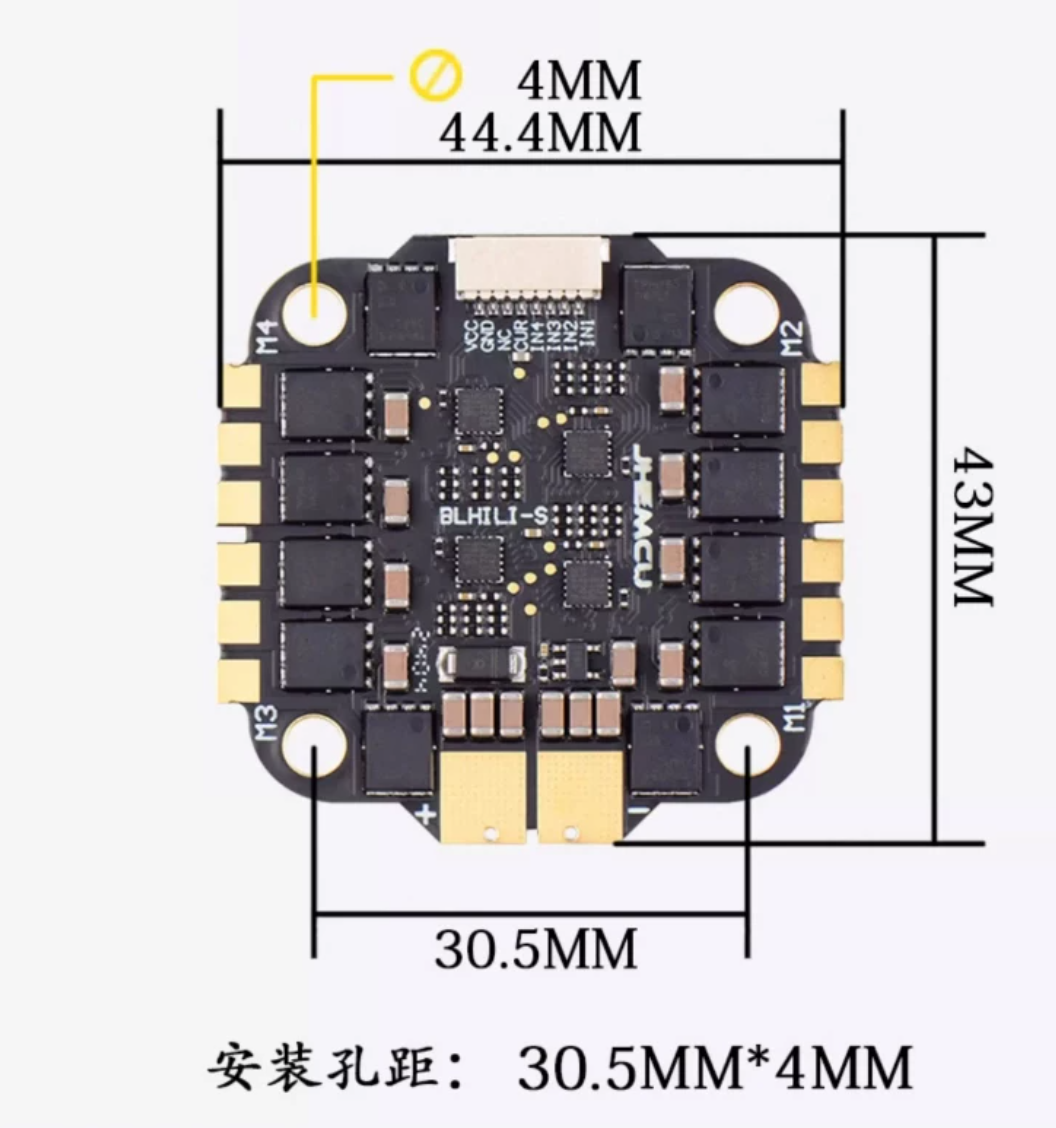

Distanza dei fori di montaggio	30.5mm / M4 (30.5MM * 4MM)
Dimensioni della scheda	39.5 * 41mm
Peso	14.5g
Firmware	BLUEJAY J_H_15 (anche elencato come BLHELI_S J_H_15_REV16_7.HEX)
Supporto del segnale (dal titolo del prodotto)	DShot600

Etichette per pad / cablaggio

Uscite del motore: M1, M2, M3, M4
Pads di alimentazione: + e - per ingresso LiPo 3–6S
Pads del controller di volo: VCC, GND, CUR, più pads di segnale M1/M2/M3/M4

Cosa è incluso

Scheda ESC JHEMCU RuiBet 4-in-1 (versione 55A)
Condensatore contrassegnato 1000uF 35V
Fili di alimentazione (rosso/nero)
Cavo/arnese ESC-a-controller di volo
Connettore XT60 (come fornito)
Installa accessori come guarnizioni in silicone e termorestringenti (come fornito)

Per controlli di compatibilità o supporto al cablaggio, contattare [email protected] or visitare https://rcdrone.top/.

Riferimento variante (dai valori / immagini delle opzioni fornite)

Opzioni disponibili

45A; 50A; 55A; 60A; 65A

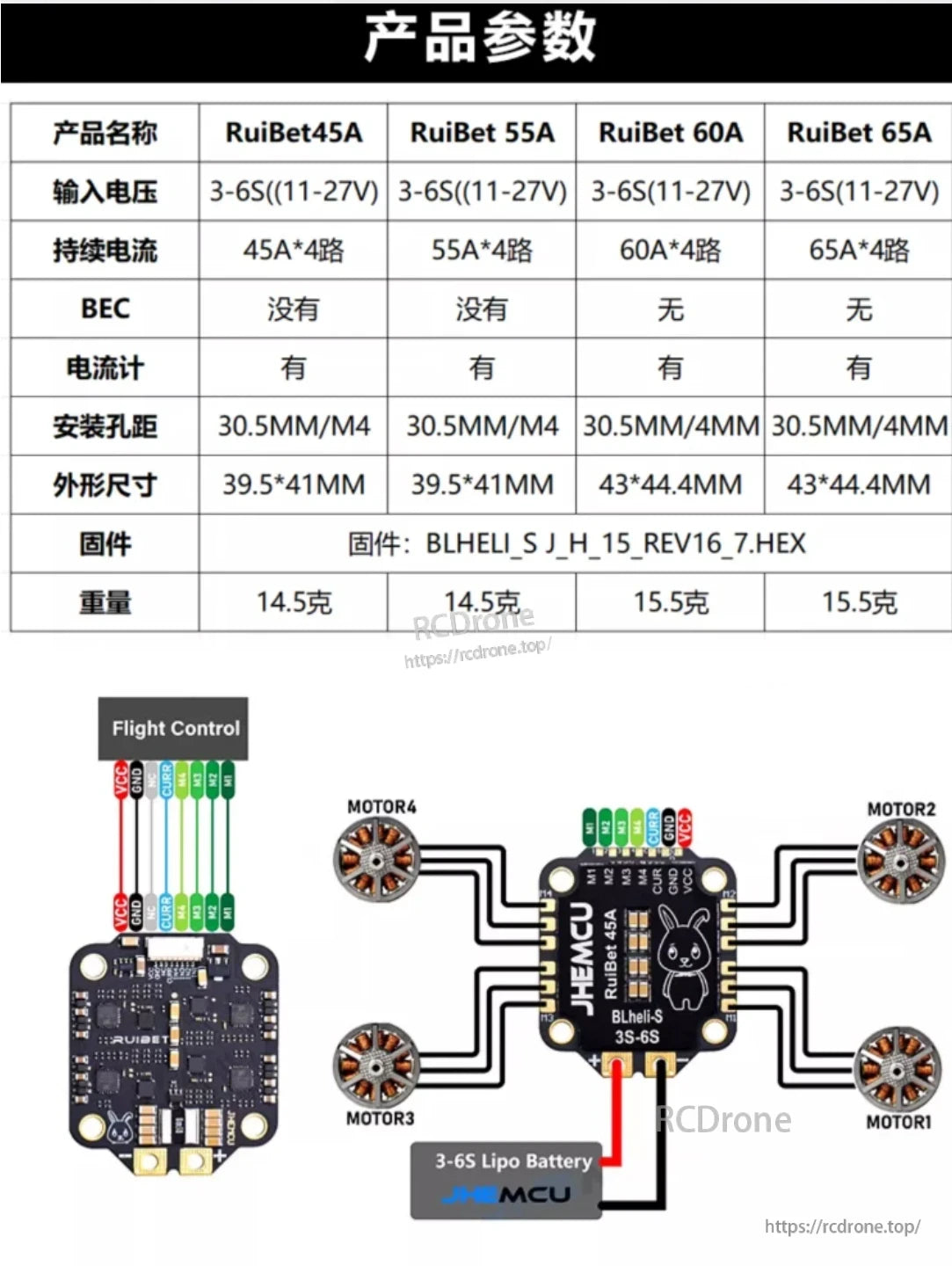

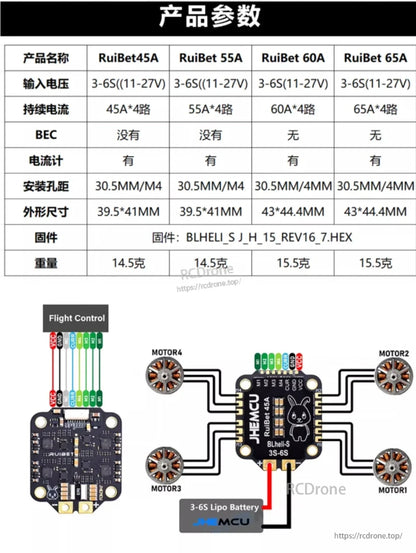

Modello	RuiBet45A	RuiBet55A	RuiBet60A	RuiBet65A
Tensione di ingresso	3–6S (11–27V)	3–6S (11–27V)	3–6S (11–27V)	3–6S (11–27V)
Corrente continua	45A * 4	55A * 4	60A * 4	65A * 4
BEC	Nessuno	Nessuno	Nessuno	Nessuno
Sensore di corrente	Sì	Sì	Sì	Sì

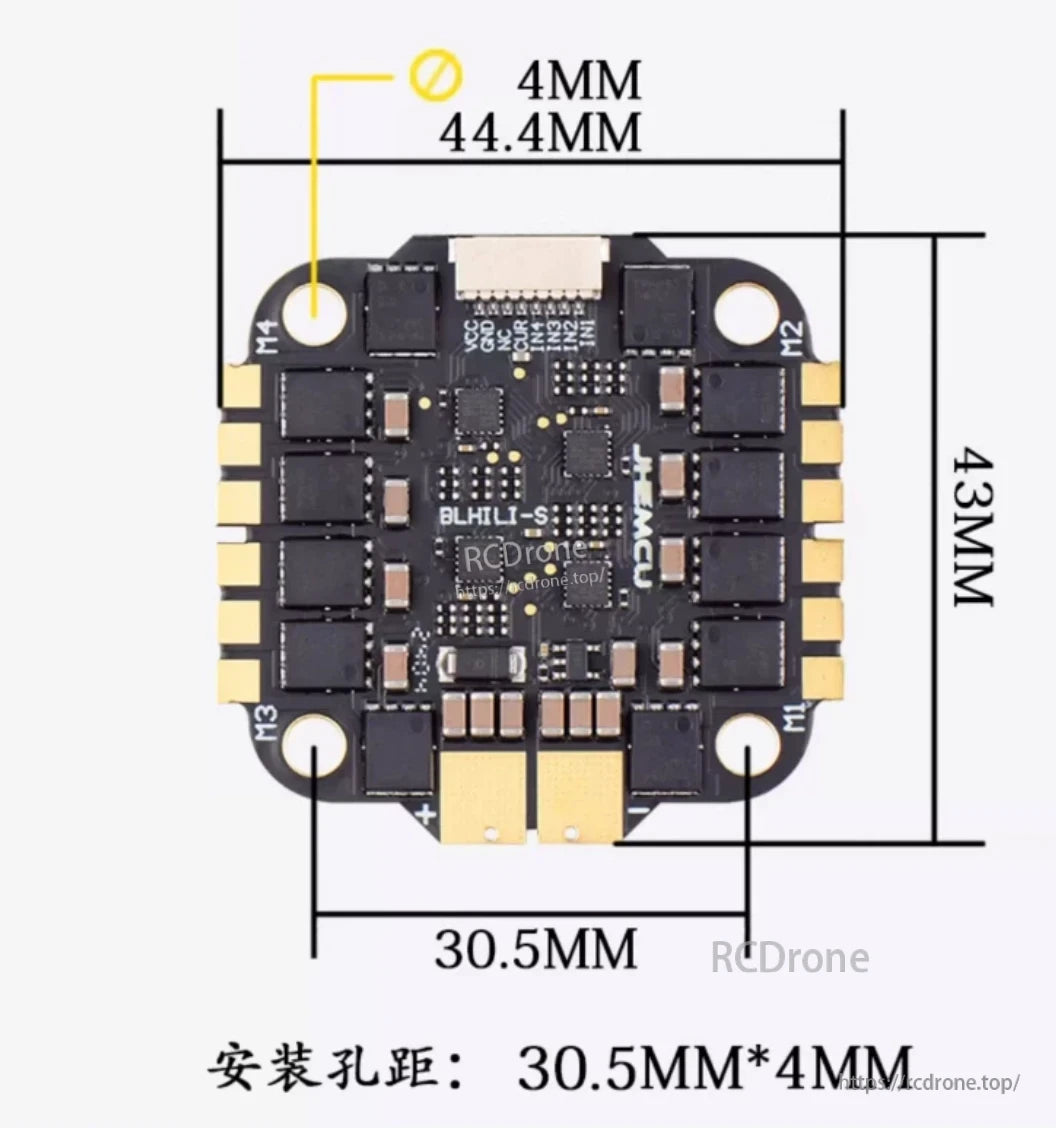

Distanza dei fori di montaggio	30.5MM / M4	30.5MM / M4	30.5MM / 4MM	30.5MM / 4MM
Dimensioni esterne	39.5 * 41MM	39.5 * 41MM	43 * 44.4MM	43 * 44.4MM
Firmware (elencato)	BLHELI_S J_H_15_REV16_7.HEX
Peso	14.5g	14.5g	15.5g	15.5g

Dettagli

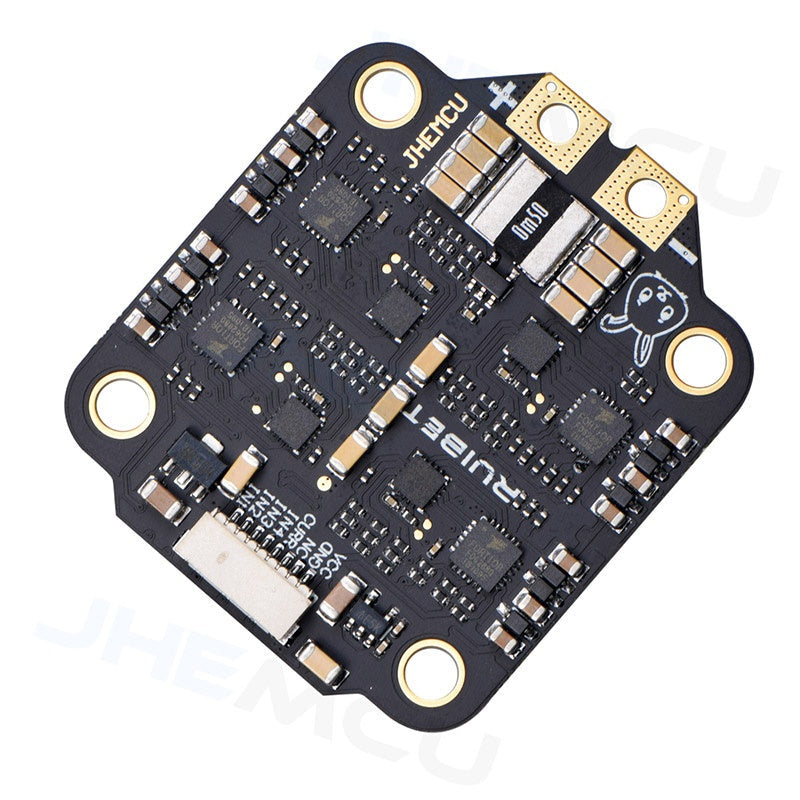

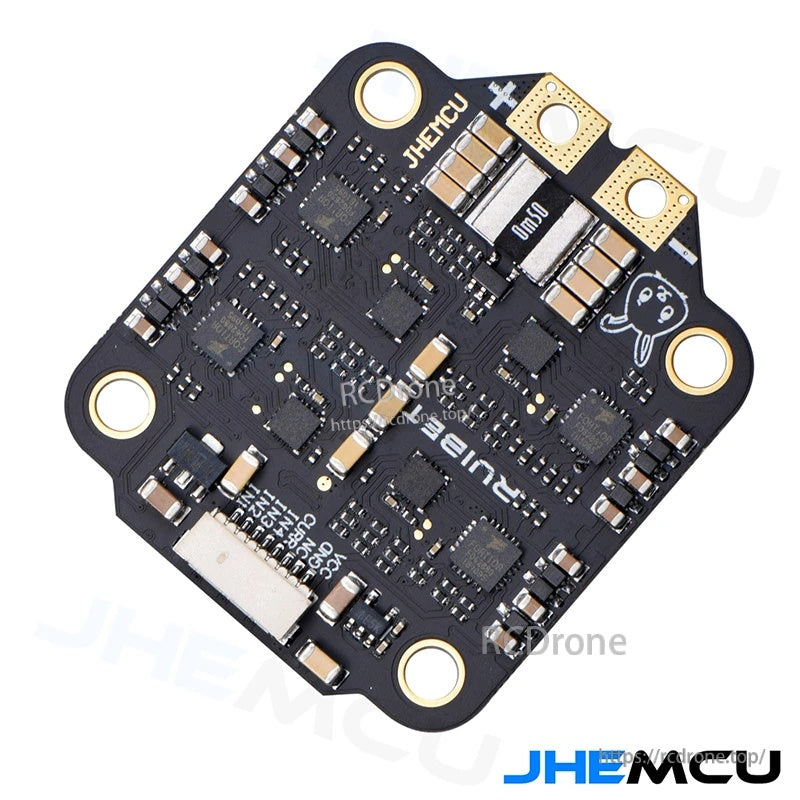

Top-side view of JHEMCU RuiBet 55A 3–6S 4-in-1 FPV drone ESC board with 30.5mm mounting holes

Progettato per costruzioni FPV da 3–6S, il RuiBet 55A 4-in-1 ESC combina quattro canali motore su un'unica scheda compatta e adatta per stack.

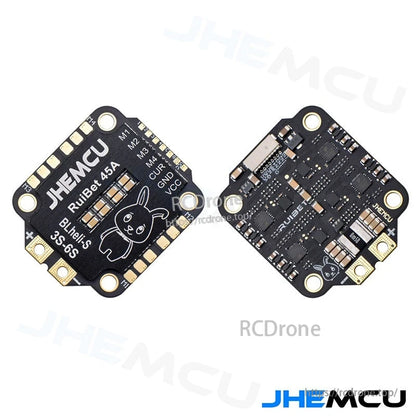

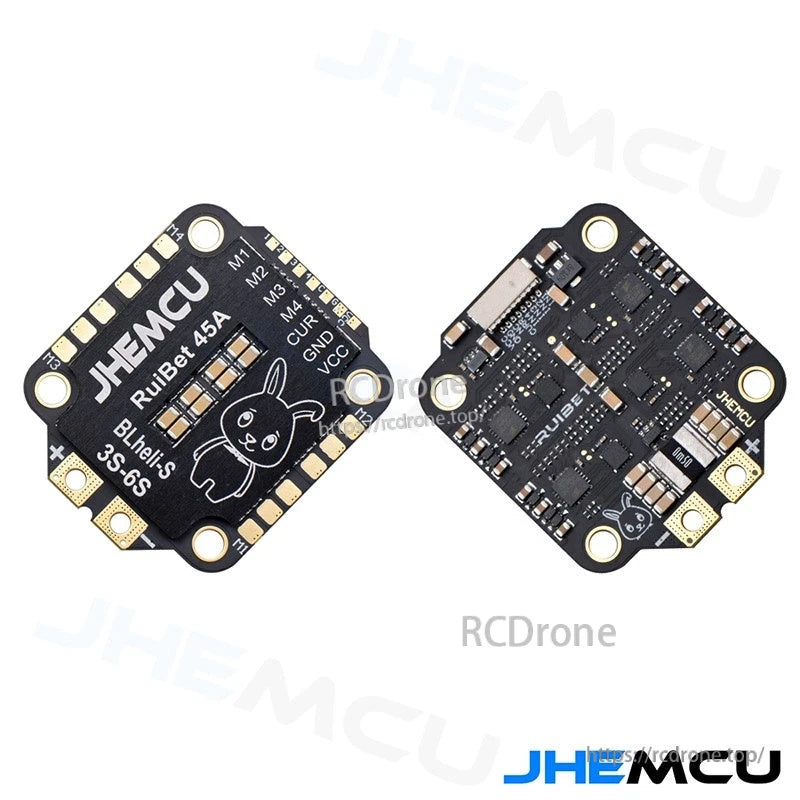

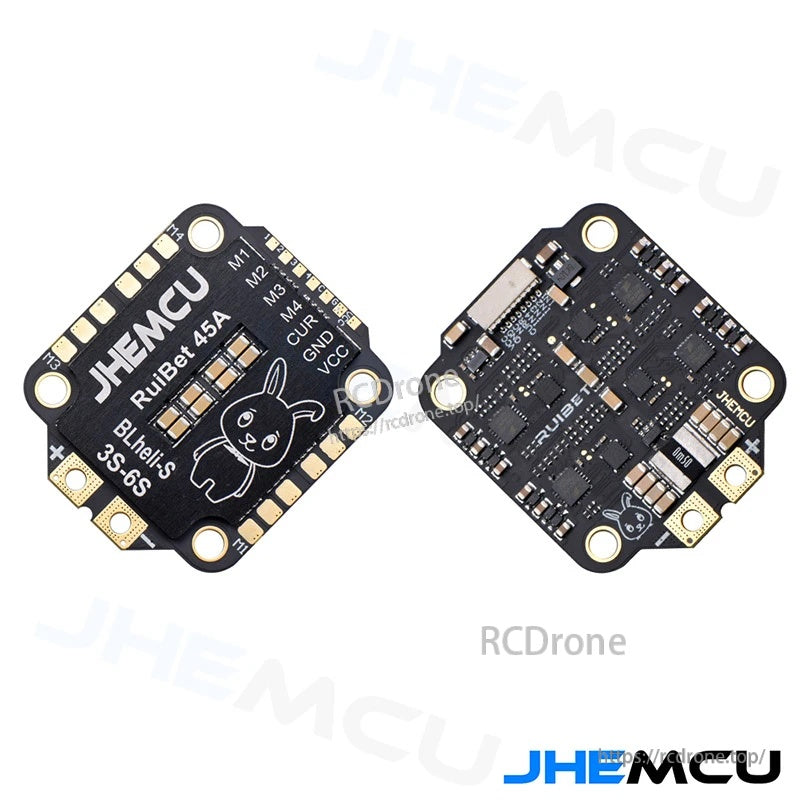

Front and back view of a JHEMCU RuiBet 45A BLHeli_S 3–6S 4-in-1 ESC board with labeled pads

Le etichette dei pad per le uscite dei motori e il cablaggio del controller di volo sono stampate sulla scheda per velocizzare la saldatura pulita e affidabile.

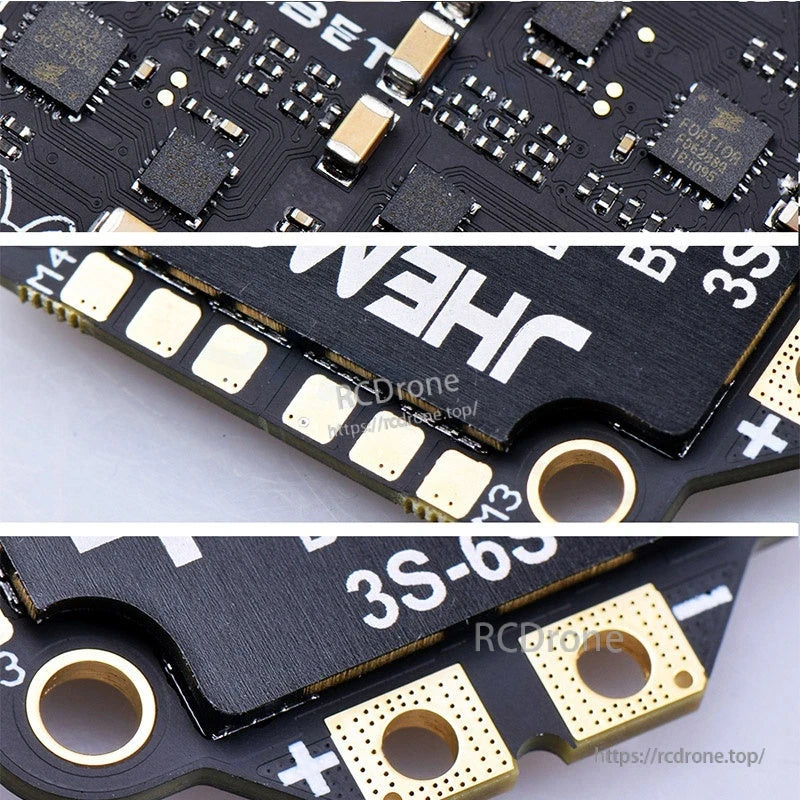

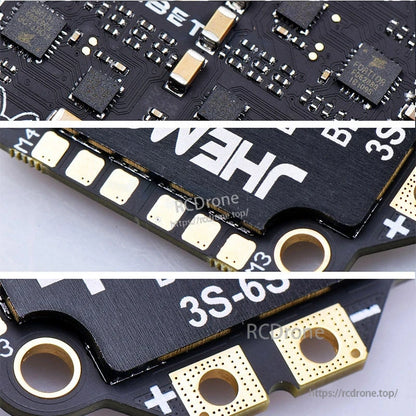

Close-up of ESC solder pads and battery power pads (+/–) with large through-hole connection points

I grandi pad di alimentazione e i pad di bordo chiaramente separati rendono più facile instradare i cavi della batteria e i fili del motore in costruzioni compatte.

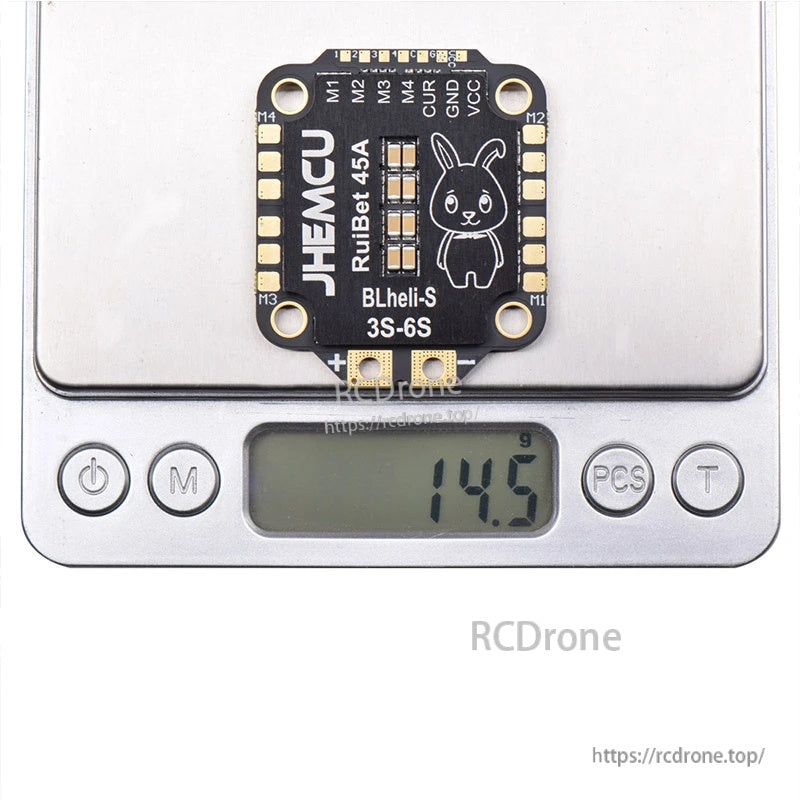

ESC on digital scale reading 14.5g, JHEMCU RuiBet 45A BLHeli_S 3–6S board

Il layout leggero 4-in-1 aiuta a mantenere il peso totale basso pur mantenendo la piena capacità da 3 a 6S.

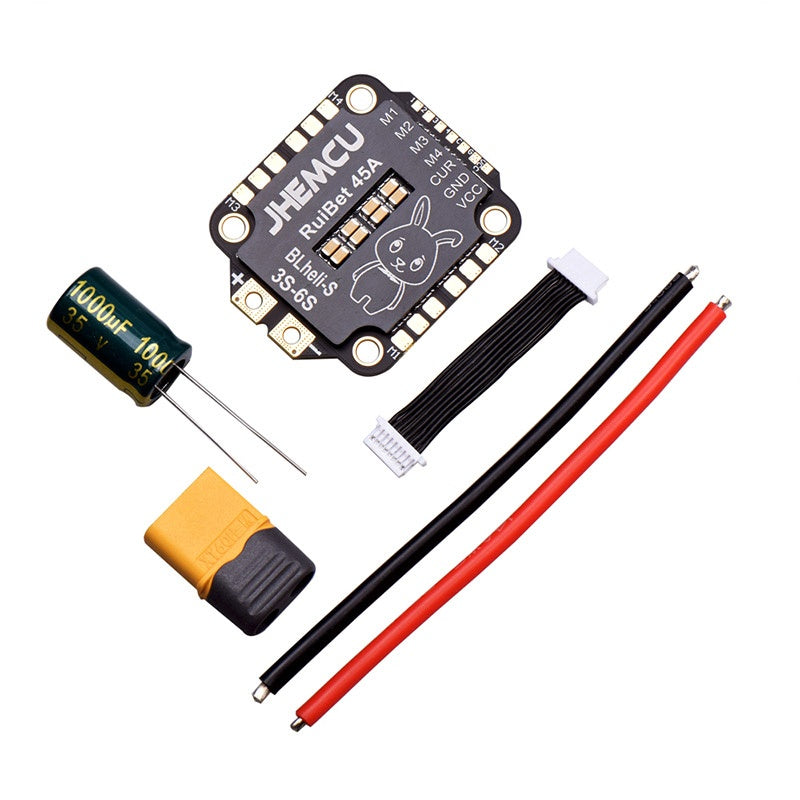

Package contents: RuiBet 45A 4-in-1 ESC, 1000uF 35V capacitor, XT60 lead, power wires and signal harness

Il condensatore, il cablaggio e il cablaggio inclusi semplificano l'installazione; aggiungi un'alimentazione esterna 5V/9V se la tua costruzione richiede alimentazione BEC.

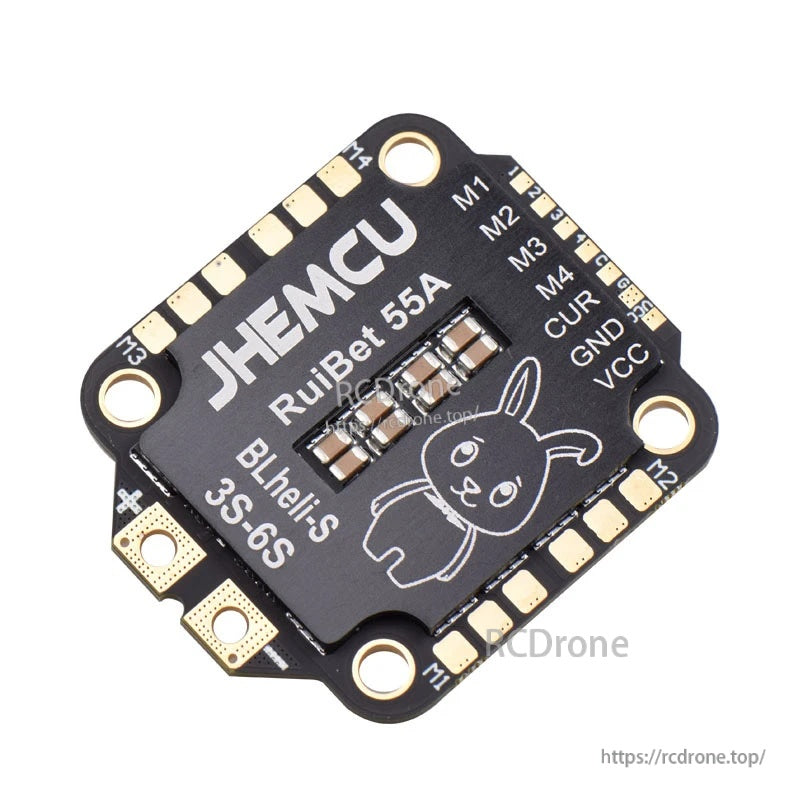

Angled view of JHEMCU RuiBet 55A BLHeli_S 3–6S 4-in-1 ESC with M1–M4, CUR, GND and VCC pads labeled

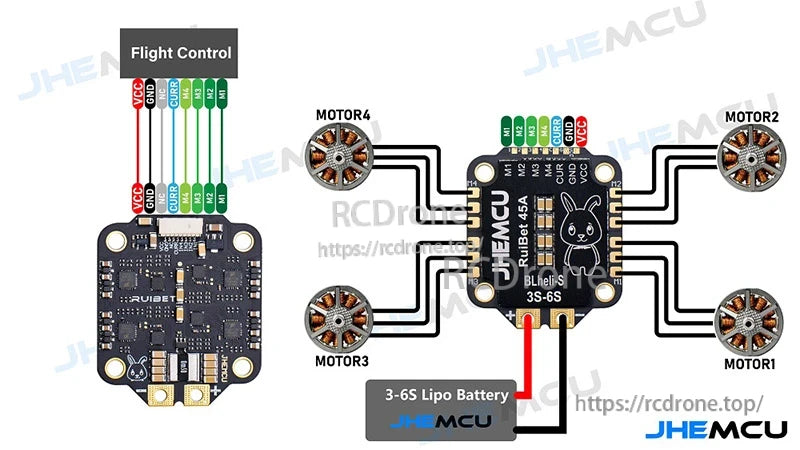

Wiring layout for 4-in-1 ESC to flight controller, four motors, and 3–6S LiPo battery connections

Un layout di cablaggio semplice collega le uscite del motore M1–M4, l'ingresso della batteria +/– e il pad CUR per il rilevamento della corrente su controllori di volo compatibili.
