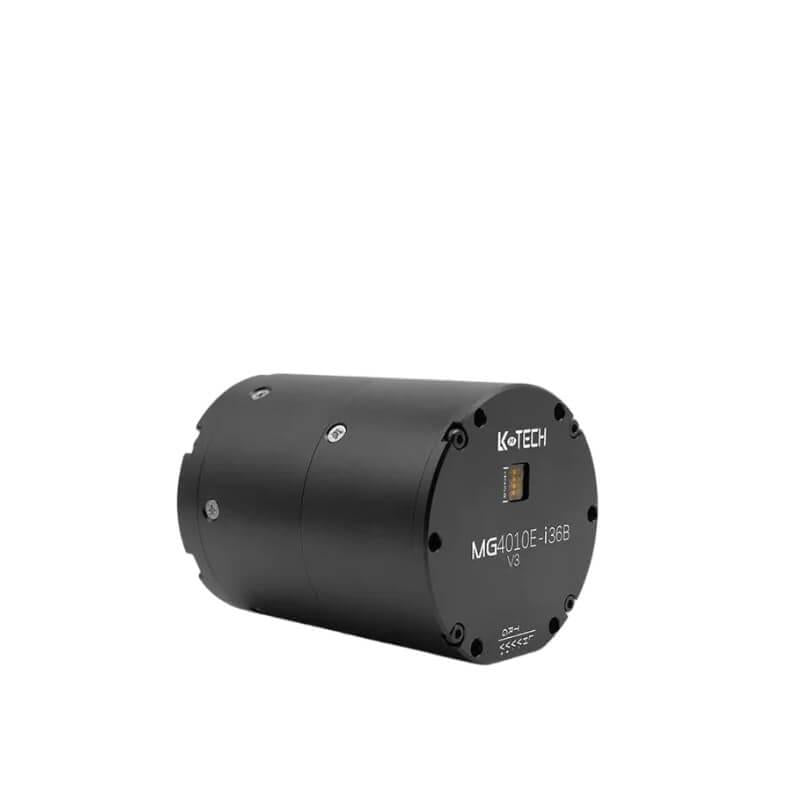

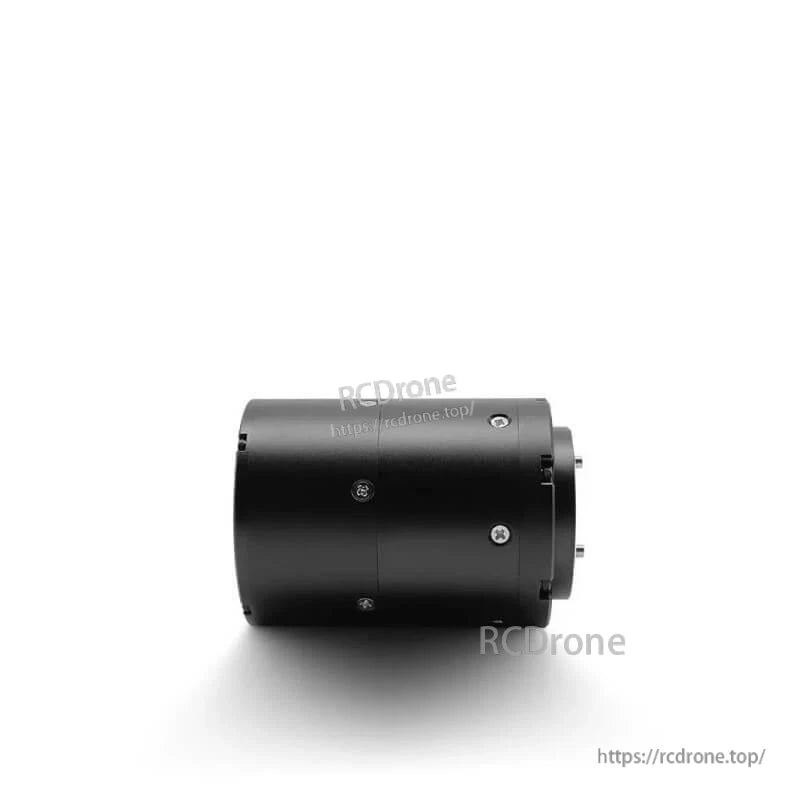

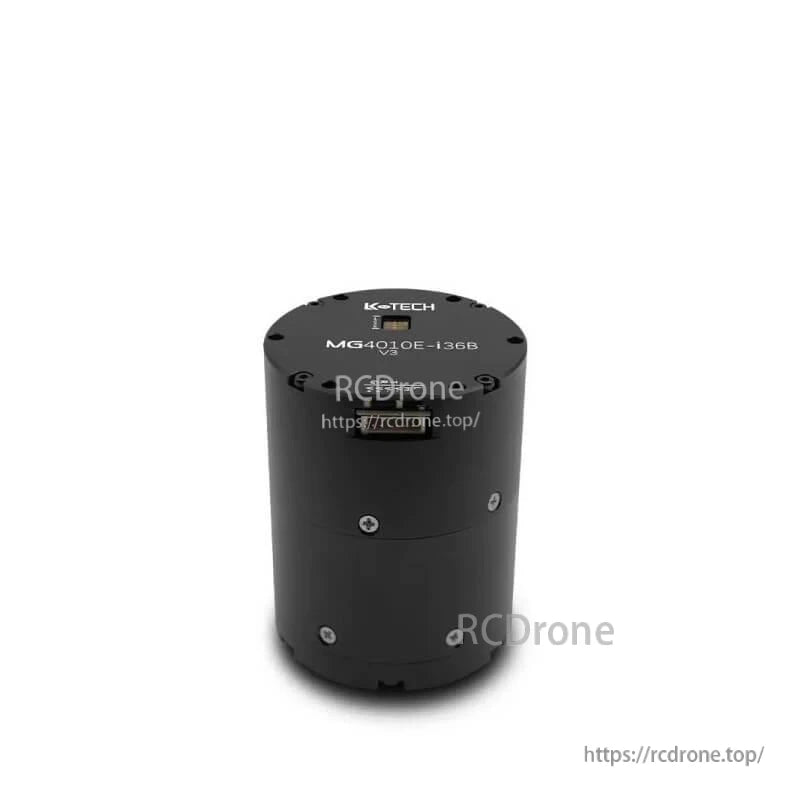

Motore LKMTECH MG4010E-i36B-V3 24V 1:36 con riduttore planetario, freno, RS485/CAN, encoder magnetico

LKMTECH

$467.00 USD

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Versione MG4010E-i36B-V3 (CAN) MG4010E-i36B-V3 (RS485)

Quantità

Visualizza dettagli completi

Panoramica

Il LKMTECH MG4010E-i36B-V3 Motore è un motore a ingranaggi planetari con freno integrato e feedback dell'encoder, progettato per l'attuazione robotica dove sono richiesti controllo preciso di coppia/velocità/posizione e integrazione compatta. Supporta comunicazione RS485 o CAN ed è specificato con un riduttore PG4210 (1:36) e un encoder magnetico duale (encoder motore 18-bit + riduttore 14-bit).

Caratteristiche principali

Riduttore planetario: PG4210, rapporto di riduzione 1:36, gioco ≤12 arcmin
Encoder: encoder magnetico 18-bit (motore) + 14-bit (riduttore)
Comunicazione: RS485 o CAN

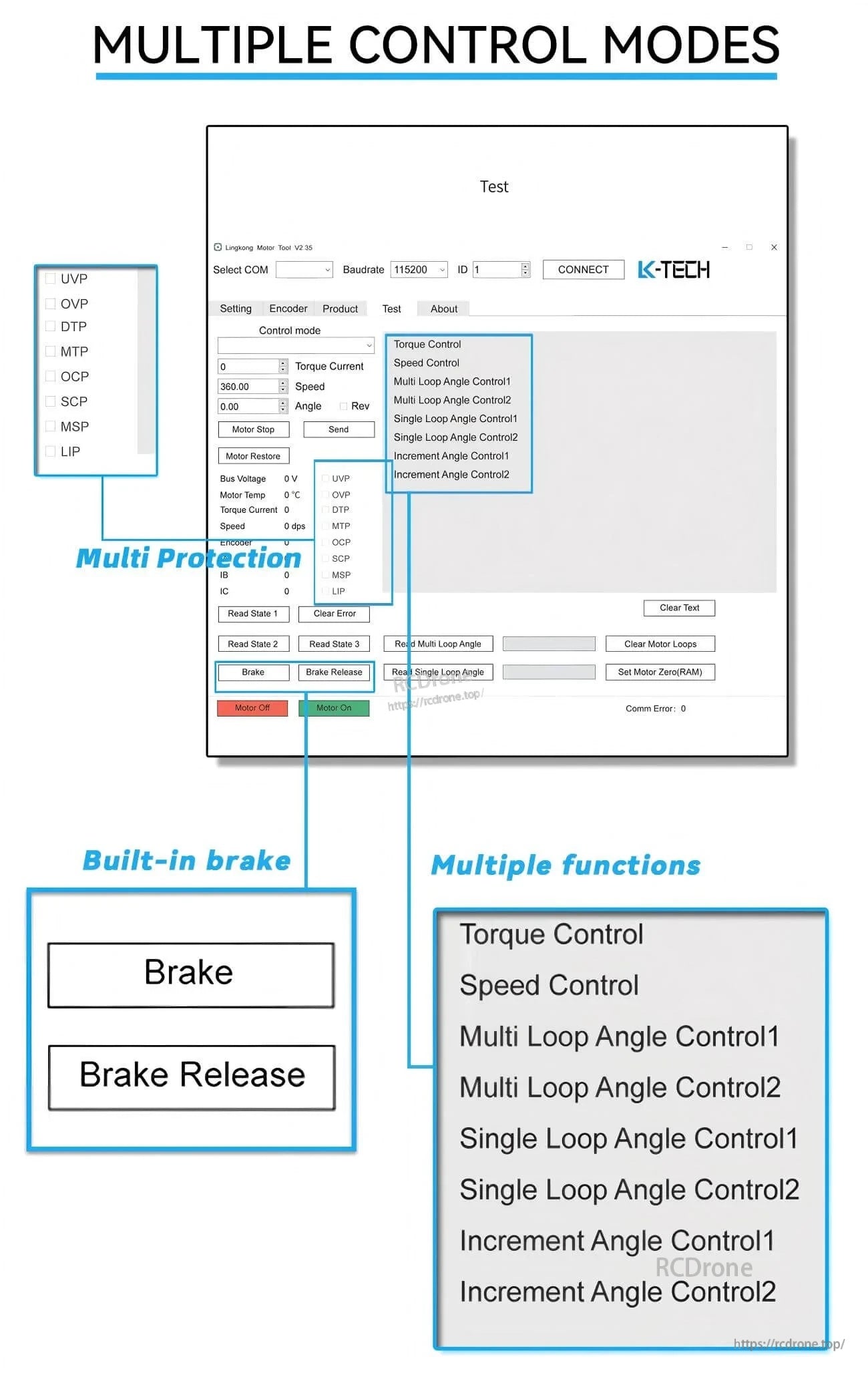

Loop di controllo: Loop di coppia (32KHz) / Loop di velocità (8KHz) / Loop di posizione (4KHz)
Curva di accelerazione: accelerazione trapezoidale
Freno: BG4906, coppia di frenata 0.6N.m
Temperatura del motore: SÌ

Specifiche tecniche

Nome dell'articolo	MG4010E-i36B-V3
Voltaggio nominale	24V
Velocità massima	90RPM
Velocità nominale	77RPM
Momento torcentale nominale	6N.m
Momento torcentale massimo	13N.m
Corrente nominale	2.4A
Potenza massima	132W
Costante di velocità	3rpm/V
Costante di coppia	2.58N.m/A
Giri	14
Tipo di avvolgimento	Y
Resistenza di fase	0.68Ω
Induttanza di fase	0.25mH
Poli del Motore	28
Inerzia del rotore	158gcm²
Temperatura del Motore	SI
Tipo di Riduttore	PG4210
Rapporto di Riduzione	1:36
Gioco	≤12 arcmin
Carico Nominale del Cuscinetto	1120N
Peso del Motore	542.5g
Tipo di Freno	BG4906
Momento Torcentale del Freno (N.m)	0.6N.m
Tensione di Avvio (V)	24V
Tensione di Sostenimento (V)	7V
Potenza di Sostenimento (W)	1.4W
Consigliare Azionamento	DG40E
Tensione di ingresso dell'azionamento	7.4-32V
Comunicazione	RS485 O CAN
Frequenza di comunicazione	RS485:500Hz(115200bps)/CAN:2KHz(1Mbps)
Encoder	Encoder magnetico 18bit(motore)+14bit(riduttore)
Velocità di trasmissione dell'encoder (RS485)	9600, 19200, 57600, 115200, 230400, 406800, 1M, 2Mbps
Velocità di trasmissione (CAN)	100K, 125K, 250K, 500K, 1M
Modalità di controllo	Loop di coppia(32KHz)/Loop di velocità(8KHz)/Loop di posizione(4KHz)
Curva di accelerazione	Accelerazione trapezoidale

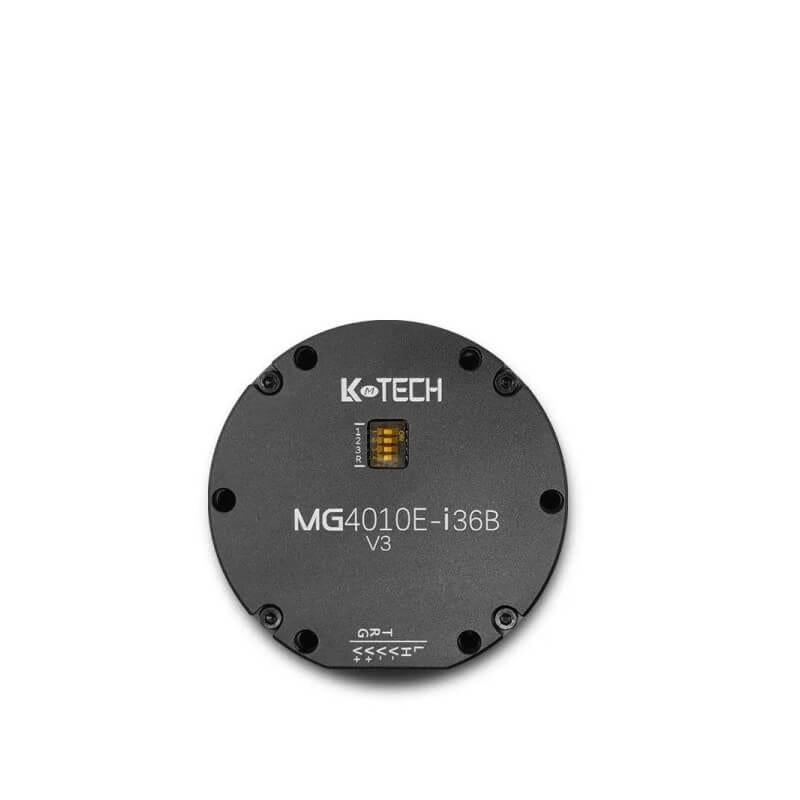

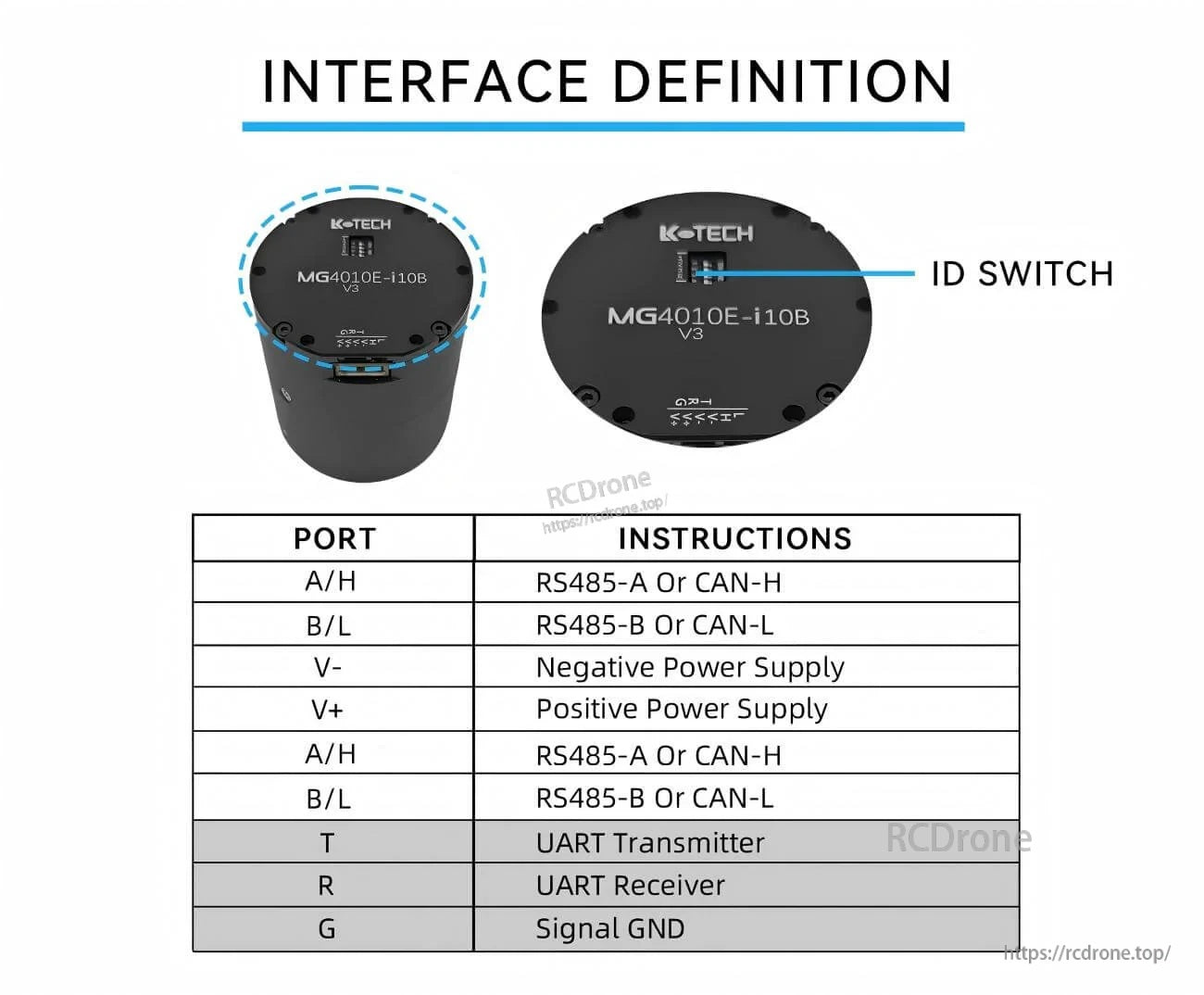

Definizione dell'interfaccia (Porte)

Significato delle porte mostrato per questa serie di motori:

A/H: RS485-A o CAN-H
B/L: RS485-B o CAN-L
V-: Alimentazione negativa
V+: Alimentazione positiva
T: Trasmettitore UART
R: Ricevitore UART
G: GND segnale
Interruttore ID

Applicazioni

Robot umanoidi
Bracci robotici
Eseoscheletri
Robot quadrupedi
Veicoli AGV
Robot ARU

Manuali / Documenti

Per supporto all'integrazione e controlli di compatibilità pre-vendita, contattare support@rcdrone.top or visita https://rcdrone.top/.

Dettagli

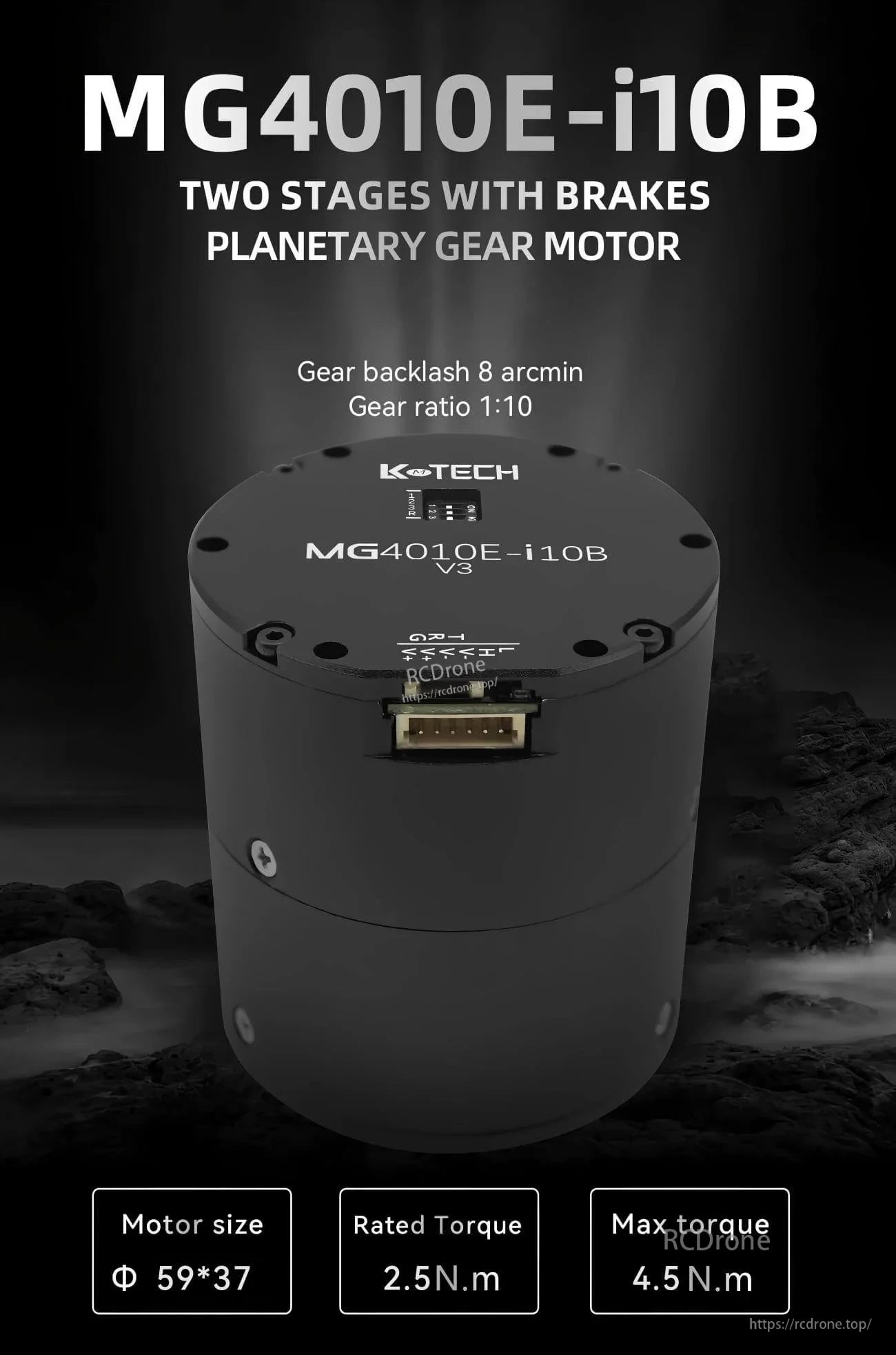

K-TECH MG4010E-i10B V3 planetary gear motor with brake, front view with connector and ID switch

Il corpo del motoriduttore planetario compatto integra il freno e l'interfaccia a bordo in un unico attuatori pacchetto.

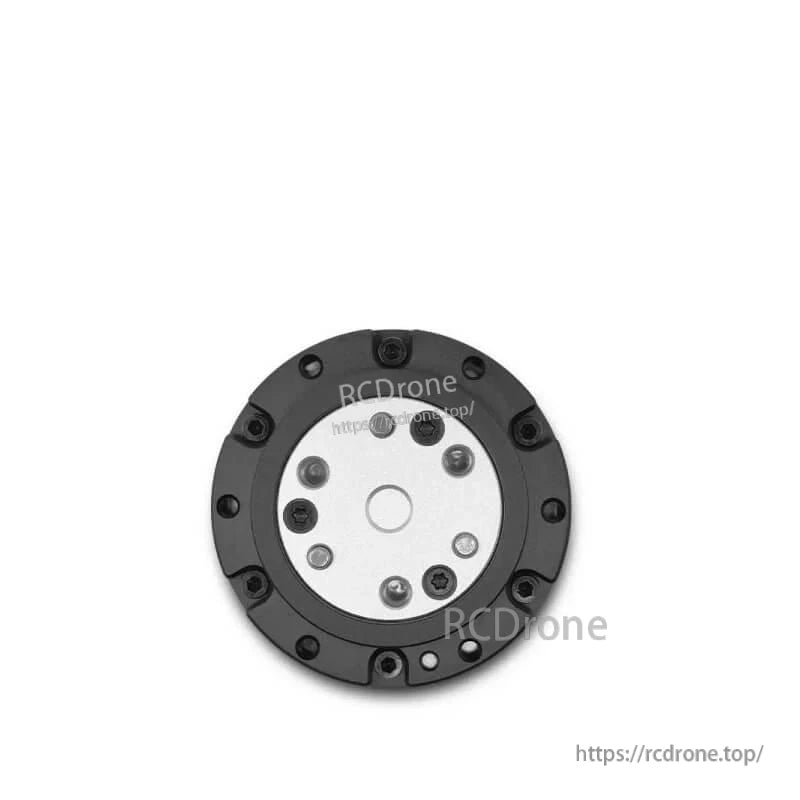

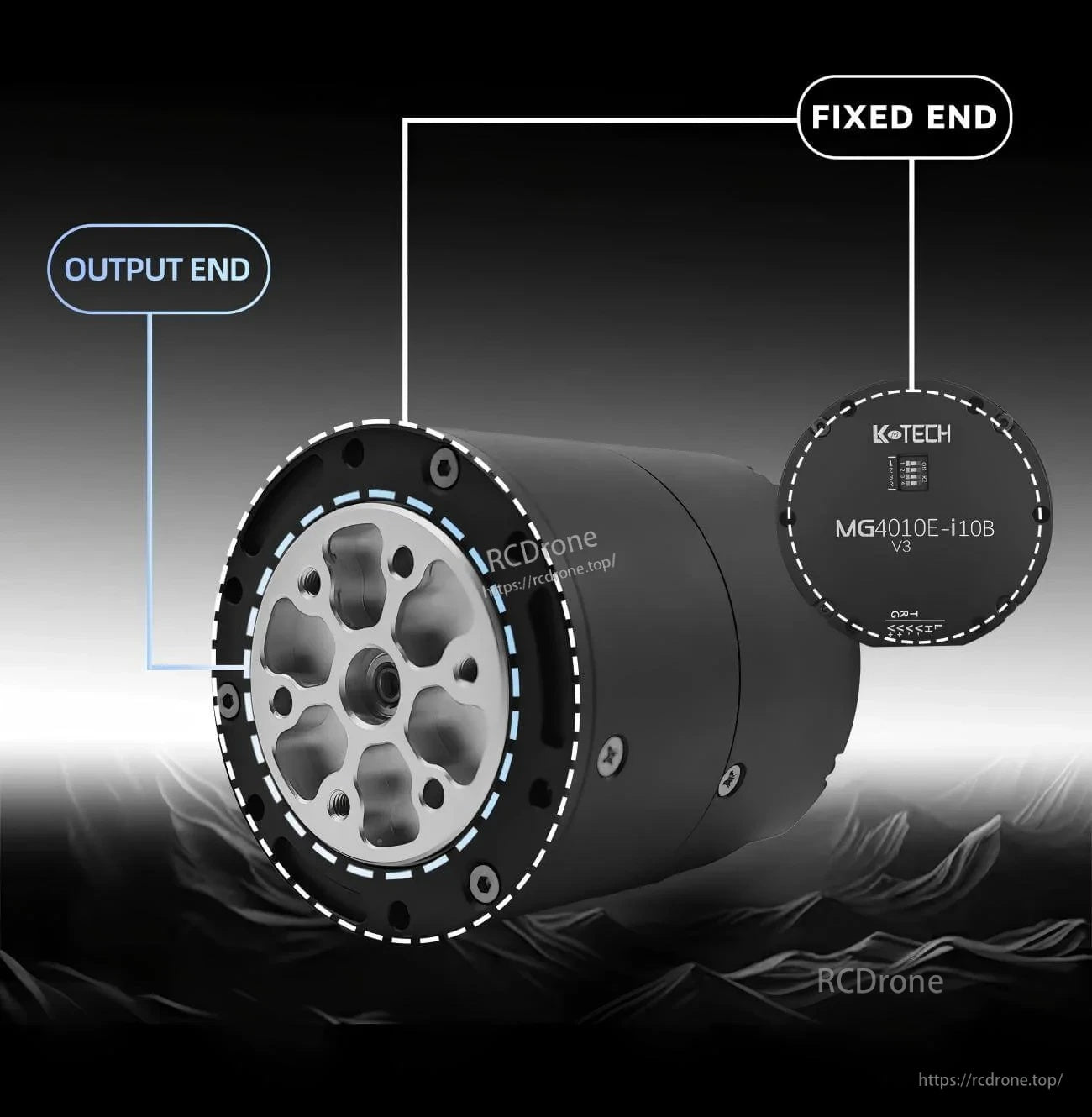

Planetary gear motor output end and fixed end layout, showing mounting face and rear cover labeling

Un'estremità di uscita chiaramente definita e un'estremità fissa aiutano a semplificare l'integrazione meccanica e l'allineamento nelle assemblaggi.

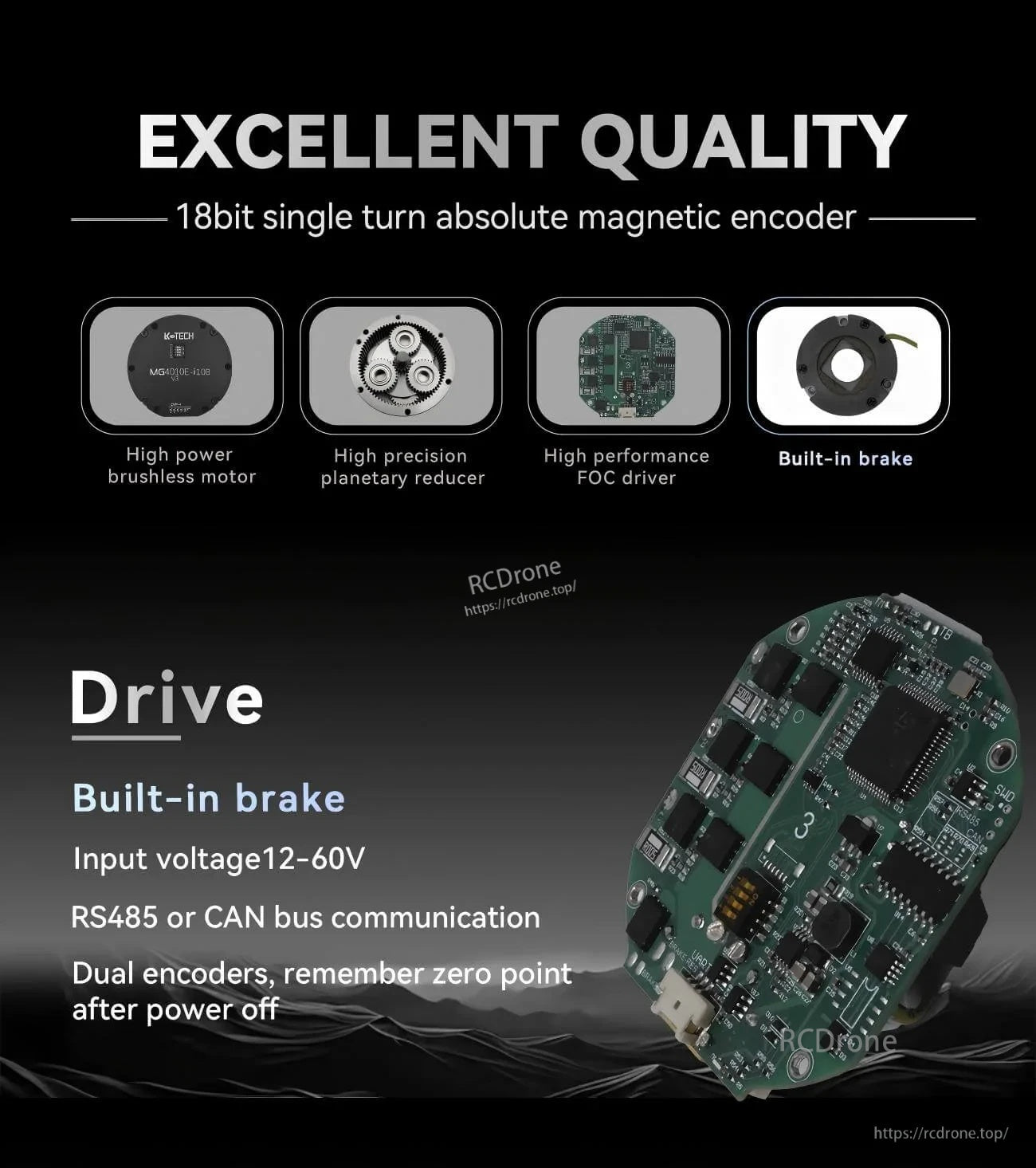

Drive and component overview highlighting 18-bit absolute magnetic encoder, planetary reducer, and built-in brake

Il feedback dell'encoder e la comunicazione bus supportano un controllo stabile di coppia, velocità e posizione per le articolazioni robotiche.

Application scenarios graphic for robotics uses: AGV car, robotic arm, quadruped, exoskeleton, service robot

Progettato per compiti di attuazione robotica che vanno dai veicoli a guida automatica (AGV) e bracci robotici a robot bipedi e sistemi esoscheletrici.
