Panoramica

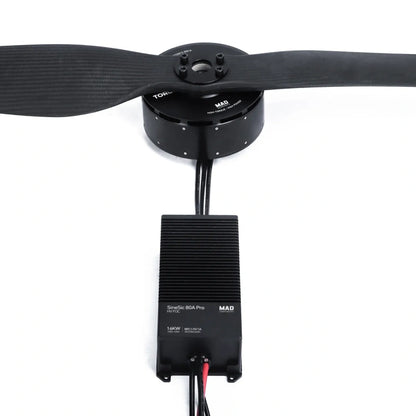

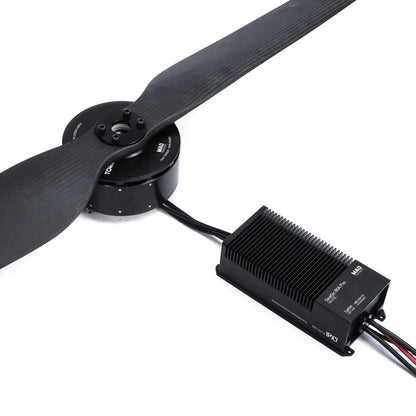

IL PAZZO HB30-52X19 set braccio drone è un sistema di propulsione ad alte prestazioni progettato per droni multirotore e e-VTOL per sollevamento di carichi pesanti. Include il Motore M40C30 IPE V3.0, SineSic Pro Regolatore di velocità 80A, E Elica CB2 52X19 pollici, consegnando fino a 79 kg di spinta massima con un spinta continua di 30 kg per rotore. Il sistema è ottimizzato per applicazioni che richiedono alta efficienza, durata e potente spinta in uscita, rendendolo adatto ai droni cargo, alla mobilità aerea urbana e alle operazioni con UAV di grandi dimensioni.
Specifiche
Dati del motore
| Parametro | Valore |
|---|---|
| Modello motore | Scheda madre MAD M40C30 IPE V3.0 |
| Valutazione KV | 10KV |
| Tensione nominale | 354V-400V |
| Dimensioni del motore | Diametro: 151,4 × 81 mm |
| Resistenza interna | 387mΩ |
| Corrente senza carico | 1,8 A / 50 V |
| Corrente massima | 52,2 Un |
| Potenza massima | 18.464 O |
| Spinta massima | 79 chili |
| Spinta continua consigliata | 30 chili |
| Diametro dell'albero | NEL: 25 mm |
| Peso del motore | 3.460 grammi |
| Statore | Taiwan / Anticorrosivo |
| Lunghezza del cavo | 150 mm (fili smaltati estesi) |
Dati ESC
| Parametro | Valore |
|---|---|
| Modello ESC | SineSic Pro 80A 16KW (150V~435V) |
| Dimensioni (L×W×H) | Dimensioni: 197,0 × 88,0 × 59,5 millimetri |
| Livello di protezione | Grado di protezione IP67 |
| Batteria consigliata | Batteria LiPo 96~100S |
| Lunghezza del cavo (ingresso) | 690 mm (filo flessibile in silicone 10AWG) |
| Lunghezza del cavo (uscita) | 600 mm (filo flessibile in silicone 10AWG) |
| Lunghezza del cavo (segnale) | 1250 mm (filo flessibile in PVC a 9 conduttori) |
| Lunghezza del cavo (filo LED) | 155 mm (cavo flessibile in PVC a 4 conduttori con connettore impermeabile) |
| Peso | 1400 grammi |
| Corrente continua | 80A (con buon raffreddamento) |
| Corrente istantanea | 150A (con buon raffreddamento) |
| Tensione del segnale di ingresso PWM | 3,3 V / 5 V |
Dati dell'elica
| Parametro | Valore |
|---|---|
| Modello dell'elica | CB2 52X19 OPACO |
| Dimensioni | Dimensioni: 1320,8 × 482,6 mm |
| Materiale | Fibra di carbonio di alta qualità + resina |
| Peso singolo | 550 grammi |
| Tipo | Fisso |
Caratteristiche principali
- Ottimizzato per grandi UAV VTOL e multirotore con elevate esigenze di carico utile.
- Consegna 30 kg di spinta continua per rotore, con 79 kg di spinta massima per operazioni ad alta quota.
- Ampia gamma di tensione (354 V-400 V) per una maggiore efficienza energetica.
- SineSic Pro 80A ESC con Protezione IP67 per garantire la durata in condizioni difficili.
- Elica leggera e ad alta resistenza con efficienza aerodinamica per un volo stabile.
- Alloggiamento motore in alluminio di qualità aeronautica per una migliore dissipazione del calore e una maggiore longevità.
Applicazioni
- Droni multirotore con carico utile elevato
- Sistemi di mobilità aerea e-VTOL
- Droni per trasporto merci e consegne
- UAV industriali e di sorveglianza
Il set di bracci per droni MAD HB30-52X19 fornisce un soluzione integrata ad alta spinta per i produttori e gli operatori di droni che necessitano sistemi di propulsione potenti, efficienti e affidabili per grandi UAV.
Dettagli
Sistema di propulsione Hummingbird HB30 per droni con sollevamento di carichi pesanti. Progettato per applicazioni eVTOL multirotore ad alta capacità, adatto per un intervallo di tensione di 100-600 V. Presenta alluminio di alta qualità, cuscinetti giapponesi e magneti curvi. Raggiunge una spinta di 79 kg con ingresso di 400 V, ottimizzato per aeromobili di grandi dimensioni.
Dati ESC: SineSic Pro 80A, 16KW, peso 1400g. Dimensioni: 197x88x59,5mm. Corrente continua: 80A. Livello di protezione: IP67. Eliche: CB2 52X19 MATT, 550g ciascuna. Le dimensioni del motore e le dimensioni dell'ESC sono dettagliate nei disegni. Le specifiche includono le lunghezze dei cavi e il tipo di batteria consigliato.
Il diagramma di definizione della sequenza di linee ESC delinea le connessioni per il posizionamento brushless e il monitoraggio della temperatura. I dettagli delle dimensioni delle eliche includono i fori di montaggio e il profilo alare sezionale. I dati di prova per Hummingbird HB30 CB2 PROP 52x19 MATT a 354 V e 400 V mostrano vari valori di acceleratore, tensione, corrente, potenza, coppia, RPM, spinta, efficienza ed efficienza specifica.
