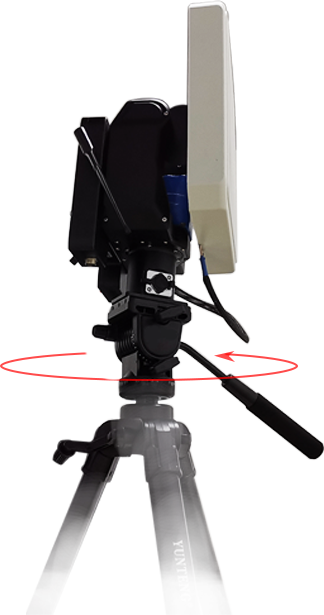

Sistema di tracciamento automatico dell'antenna Mainlink MF18

Panoramica collegamento principale MF18

Il Mainlink MF18 è un sistema di tracciamento automatico dell'antenna progettato per migliorare la capacità dei segnali wireless per UAV a lunghissima distanza o sistemi di aeromodelli. Questa antenna direzionale ad alto guadagno migliora la capacità di ricezione dei segnali wireless e regola costantemente il suo angolo per mantenere l'allineamento con l'UAV, garantendo prestazioni ottimali.

Caratteristiche principali di Mainlink MF18:

• Distribuzione WiFi: Facilita la distribuzione del segnale WiFi per una migliore connettività.
• Portata estesa inoltro SBUS: Migliora la portata dei segnali SBUS per il controllo remoto.
• Antenna direzionale personalizzata: Progettata per massimizzare la ricezione e la stabilità del segnale.
• Rotazione a 360°: Fornisce piena capacità di rotazione per una copertura completa.
• Modulo GPS esterno: Supporta posizionamento e tracciamento accurati.
• Supporto protocollo MAVLink: Compatibile con MAVLink per una perfetta integrazione con i sistemi UAV.

Specifiche tecniche del collegamento principale MF18:

Applicazioni:

• Operazioni UAV a lunghissima distanza: Migliora la comunicazione per gli UAV che operano su lunghe distanze.
• Sistemi per aeromodelli: Migliora la ricezione e il controllo del segnale per gli aeromodelli.
• Droni industriali e commerciali: Garantisce una trasmissione dati affidabile per varie applicazioni industriali.

Il Mainlink MF18 Sistema di tracciamento automatico dell'antenna offre un elevato livello di integrazione, posizionamento in tempo reale e migliore ricezione del segnale, rendendolo uno strumento essenziale per operazioni avanzate di UAV e aeromodelli.

Nei sistemi di droni o aeromodelli a lunghissima distanza, l'utilizzo di antenne direzionali ad alto guadagno migliora significativamente la ricezione dei segnali wireless. Un guadagno più elevato nelle antenne direzionali si traduce in una larghezza del lobo più piccola, rendendo necessario un allineamento in tempo reale poiché la posizione del drone cambia continuamente. Per risolvere questo problema, abbiamo sviluppato Mainlink MF18, una piattaforma di tracciamento dell'antenna completamente automatica. Questo sistema è caratterizzato da un'elevata integrazione e da eccellenti prestazioni di tracciamento, che lo rendono un compagno ideale per la nostra serie Maestro di sistemi di trasmissione video, offrendo agli utenti una soluzione completa a livello di sistema

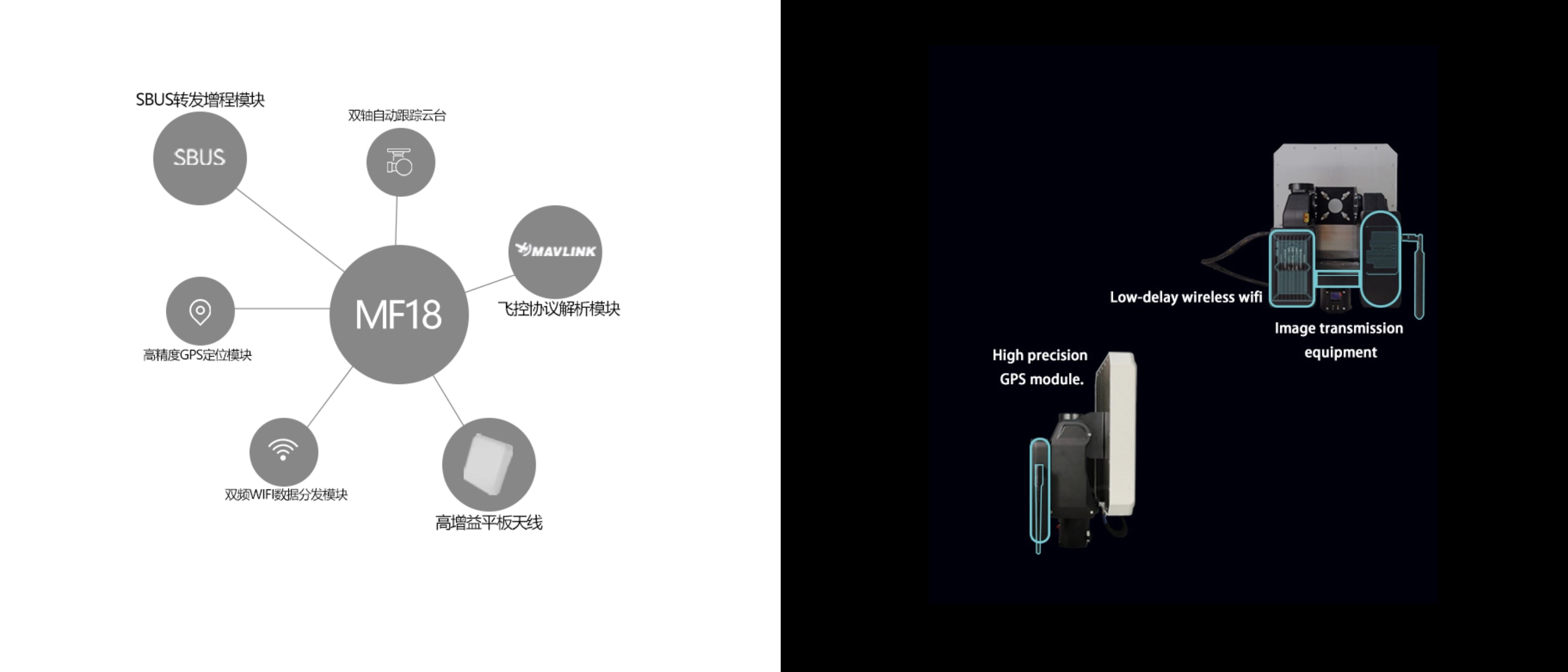

Integrazione estremamente elevata

MF18 contiene più moduli funzionali che soddisfano i requisiti di applicazione batch del drone a lunghissima distanza.

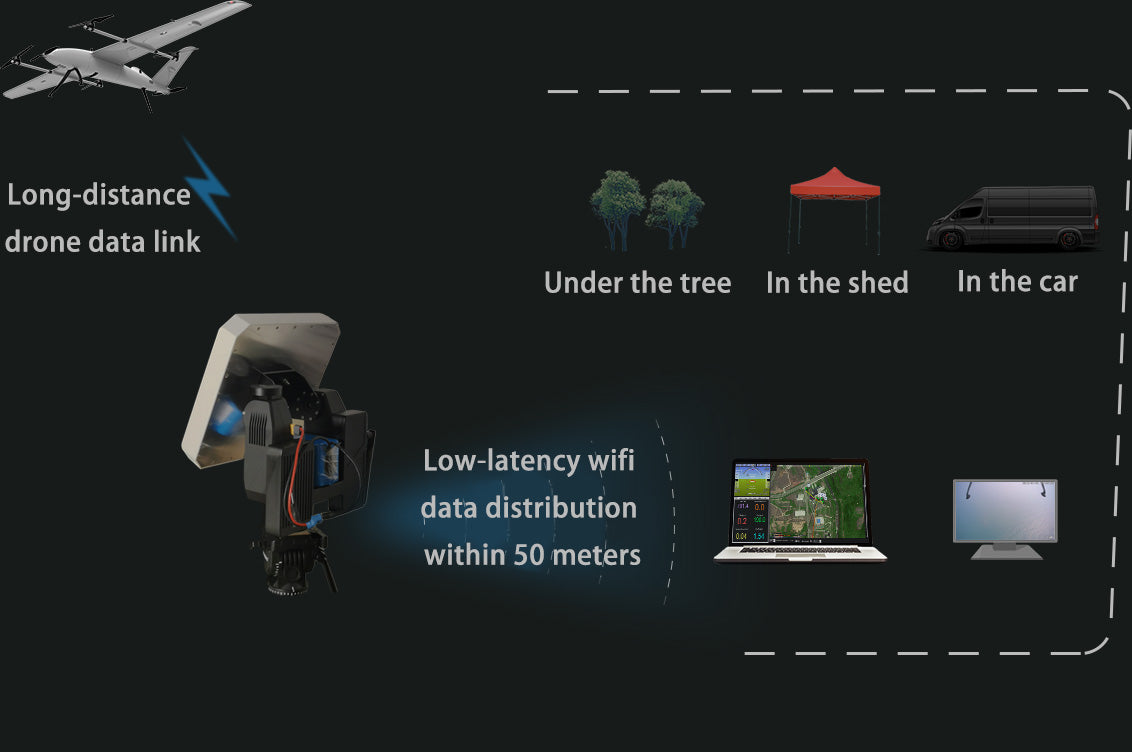

WIFI dual-band 2.4G/5.8G a bassa latenza

Stabile e affidabile, conveniente e utile

MF18 ha la funzione di distribuzione video e dati wireless. Attraverso il componente Wi-Fi dual-band, lo streaming video HD e i dati possono essere trasmessi al computer host,
rendendo il sistema drone a lunghissima distanza più ragionevole e conveniente. Gli utenti possono ottenere dati e video dal drone tramite l'interfaccia di rete standard della base della testa del treppiede.
MF18 adotta il metodo TCP o UDP per trasmettere dati e TCP、UDP、RTSP per trasmettere video.

Modulo di inoltro SBUS e portata estesa

Telecomando, controllo pratico

MF18 dispone di un modulo di inoltro SBUS e portata estesa. I clienti possono utilizzare MF18 insieme alla trasmissione di immagini Maestro HD per collegare l'interfaccia SBUS del ricevitore del telecomando all'interfaccia SBUS di MF18 per realizzare il controllo remoto del drone o della montatura.

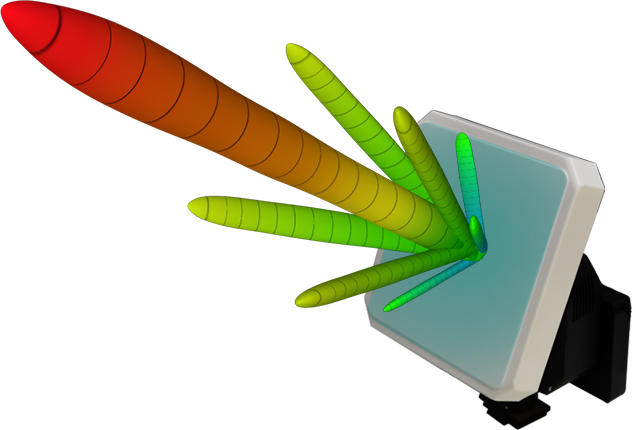

Antenna direzionale ad alto guadagno

Forte capacità di ricezione del segnale

Forte capacità di ricezione del segnale, supporta la personalizzazione di diverse bande e migliora efficacemente
la distanza di trasmissione e la stabilità del collegamento wireless.

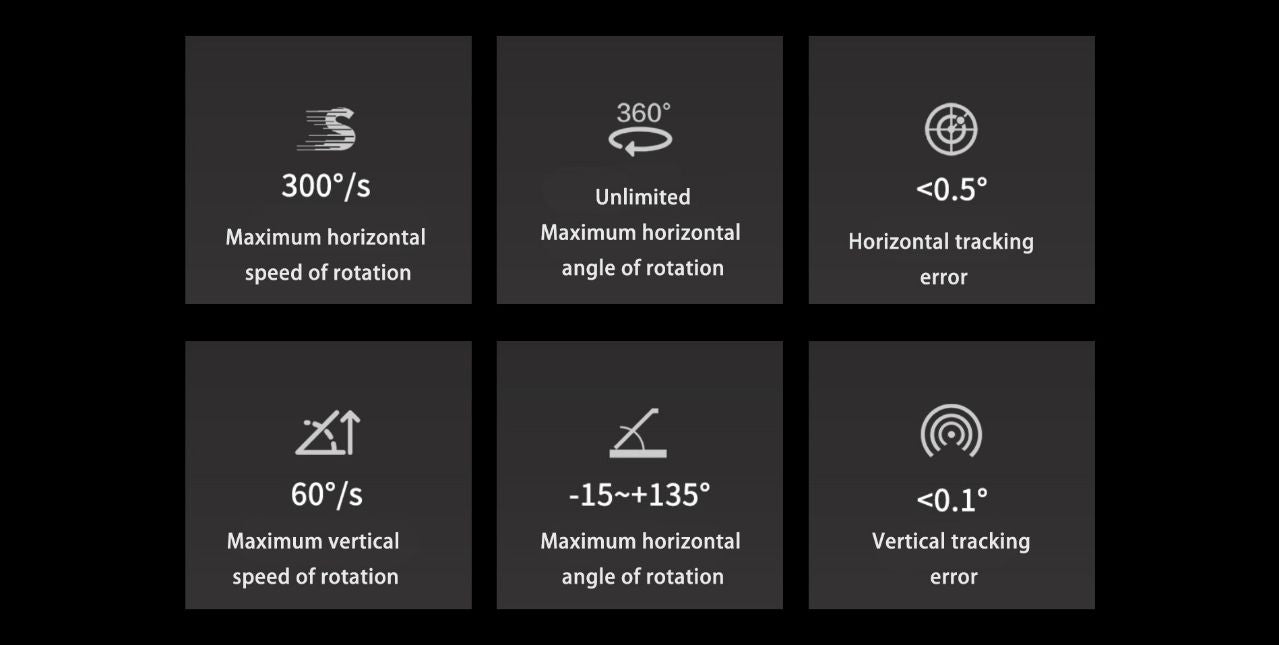

Sistema di tracciamento automatico

Tracciamento ad alta precisione a 360°

Supporta l'analisi del protocollo Mavlink per estrarre la latitudine, la longitudine e l'altitudine del drone,
permettendo ai clienti di conoscere con precisione la posizione in tempo reale del drone.
Se il controllo di volo restituisce dati del protocollo Mavlink inferiori allo standard, possiamo fornire una soluzione personalizzata.

Utilizza MF18 e M52 insieme

Il drone utilizza il controllo di volo Pixhawk, il terminale di terra dell'M52 riceve i dati di volo del drone. Trasmette il Mavlink del controllo di volo al componente di analisi del protocollo di MF18 tramite UART1 o il video in tempo reale e i dati di controllo di volo a componenti di distribuzione Wi-Fi a basso ritardo. Si suppone che il computer host dei clienti sia connesso all'hotspot Wi-Fi e apra il software Mission Planner o la stazione di terra QGC, quindi ottenga i dati video e di volo tramite UDP/TCP/RTSP e controlli il drone.
