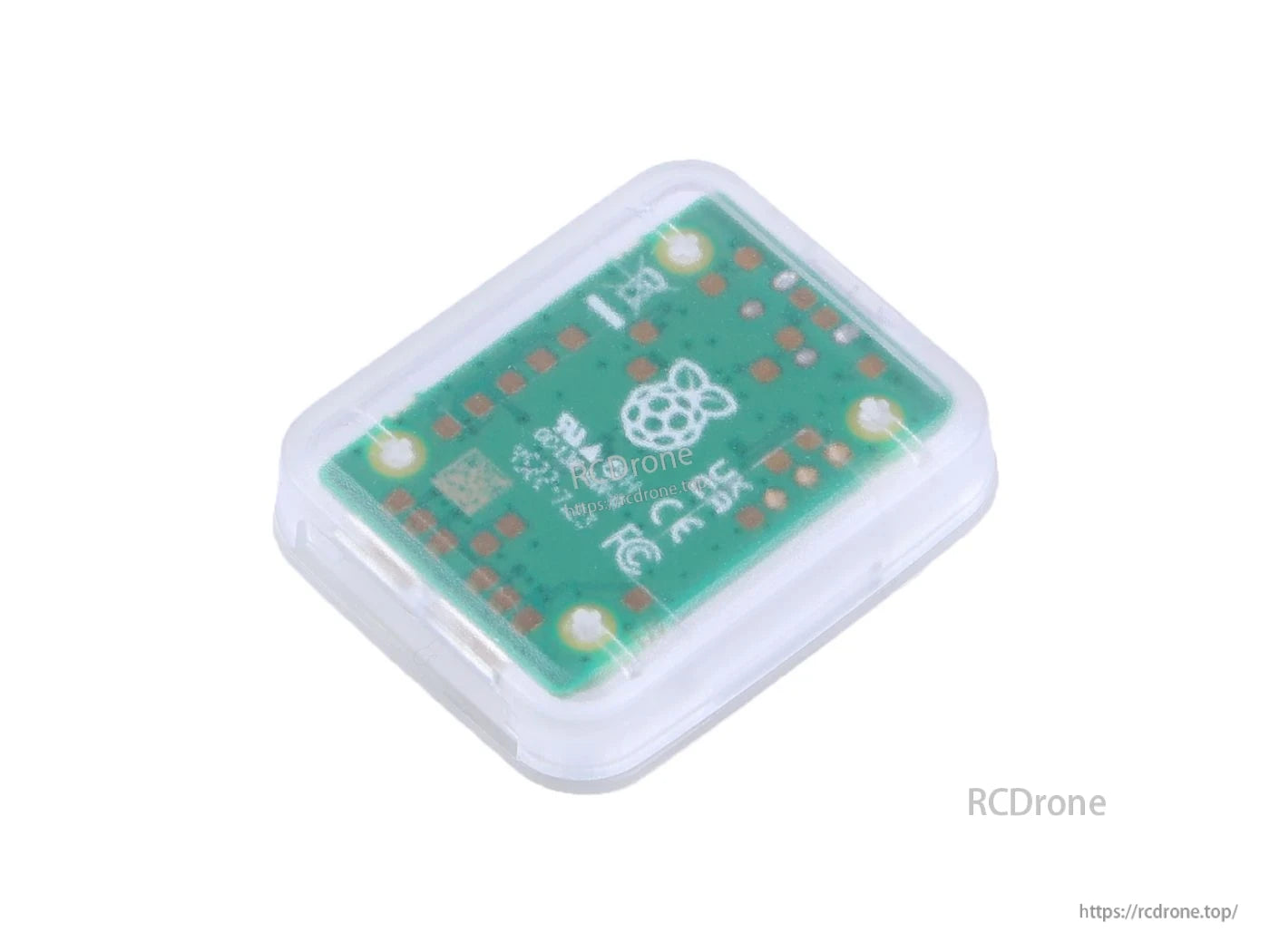

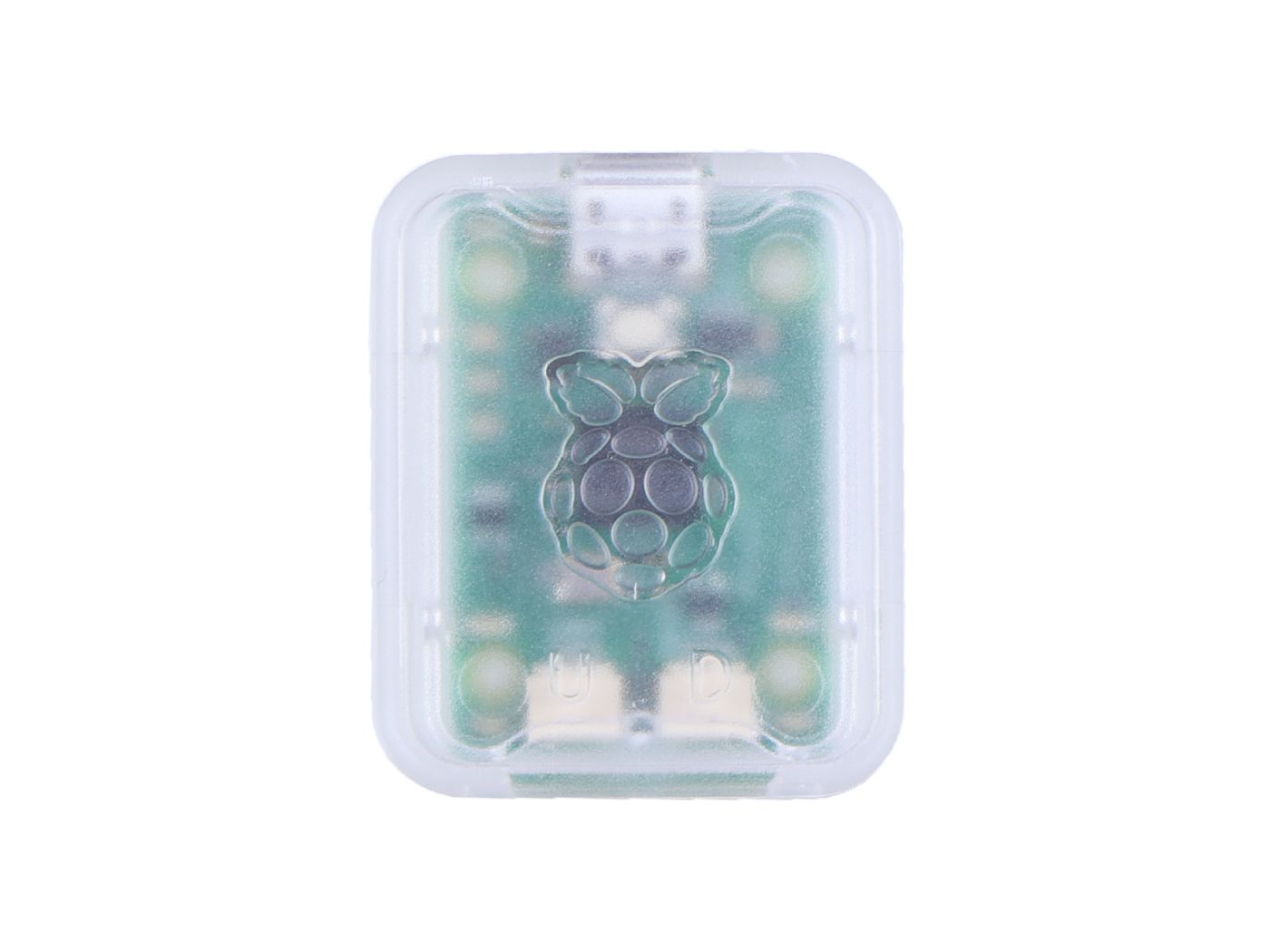

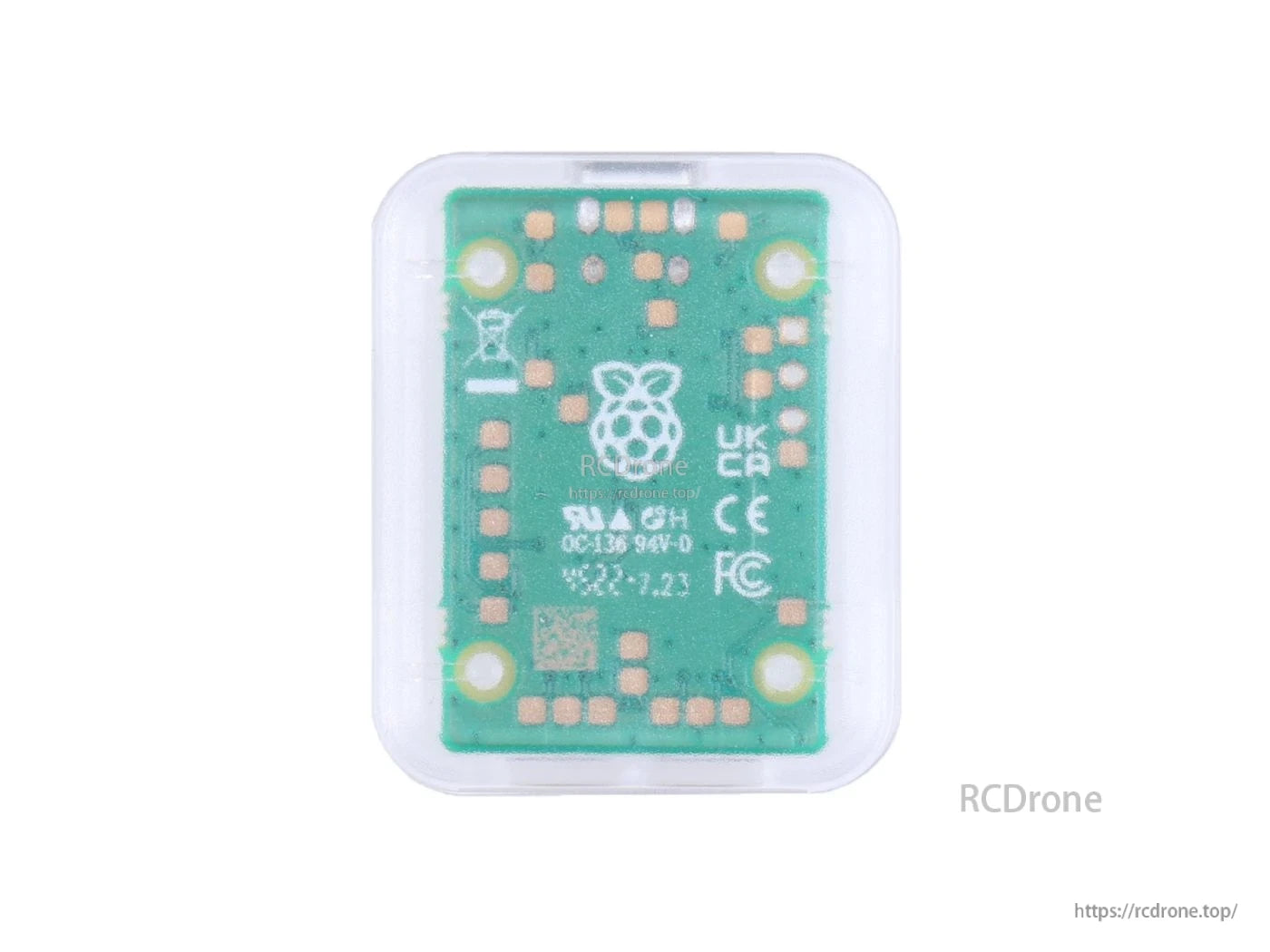

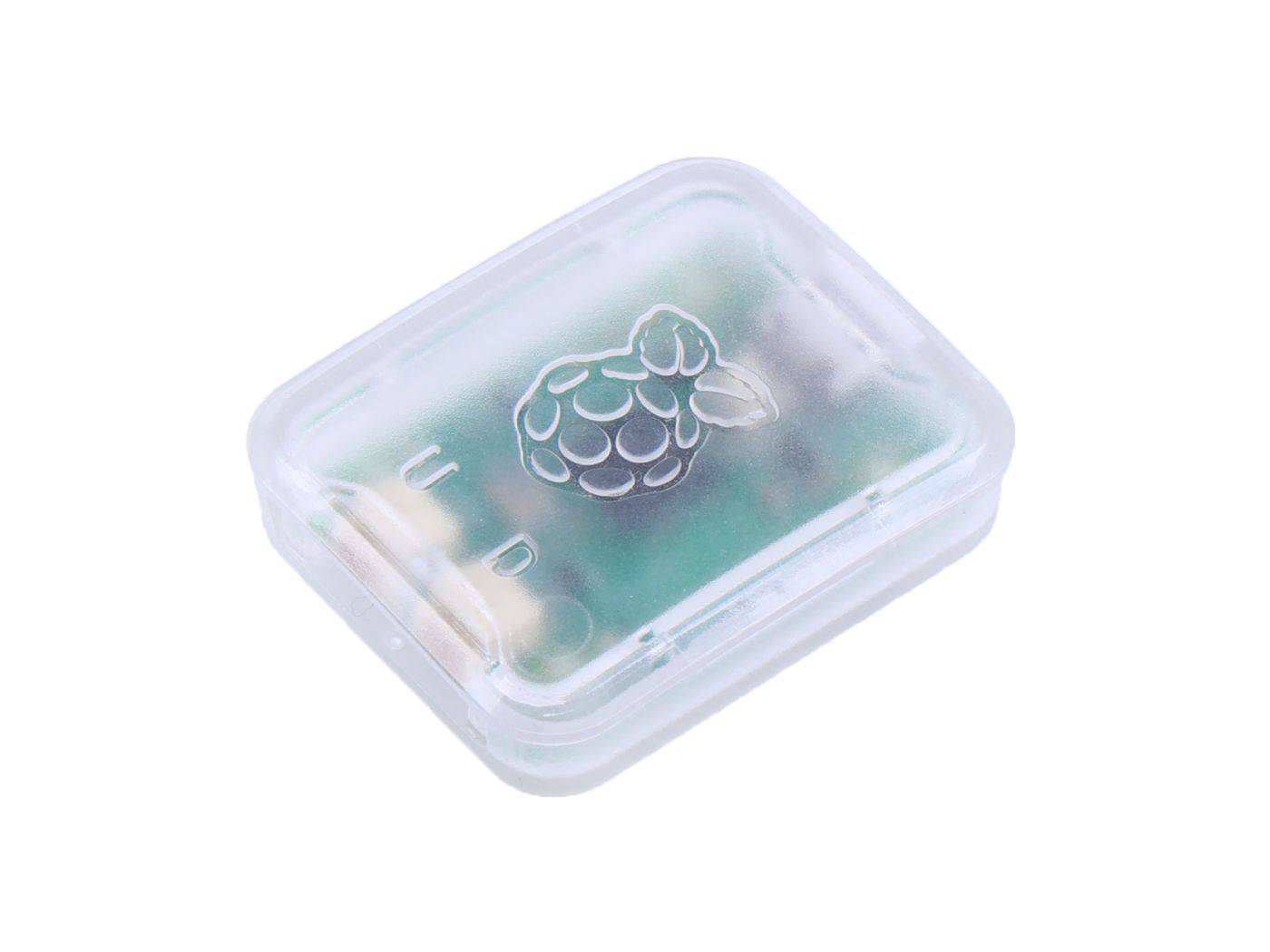

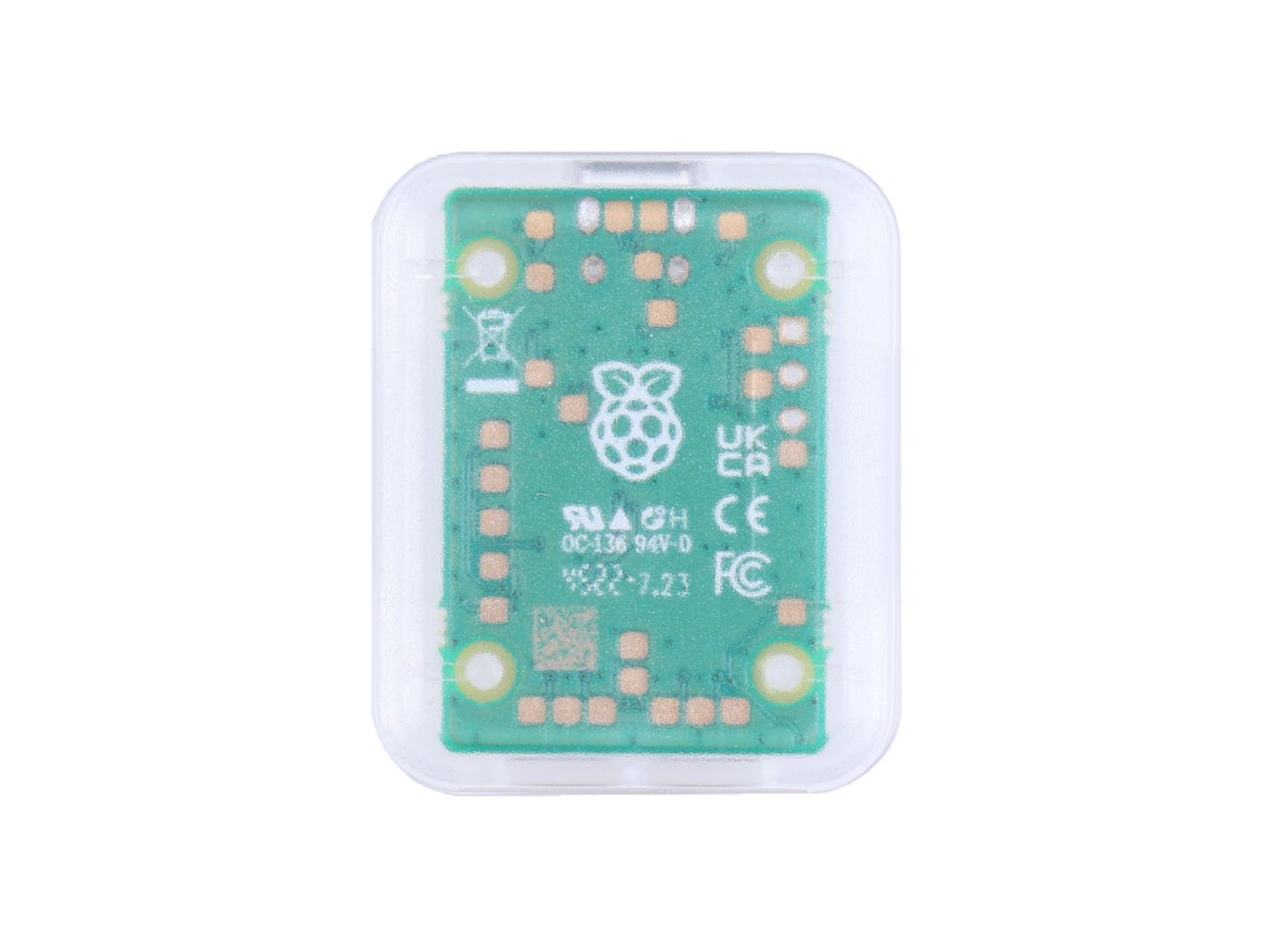

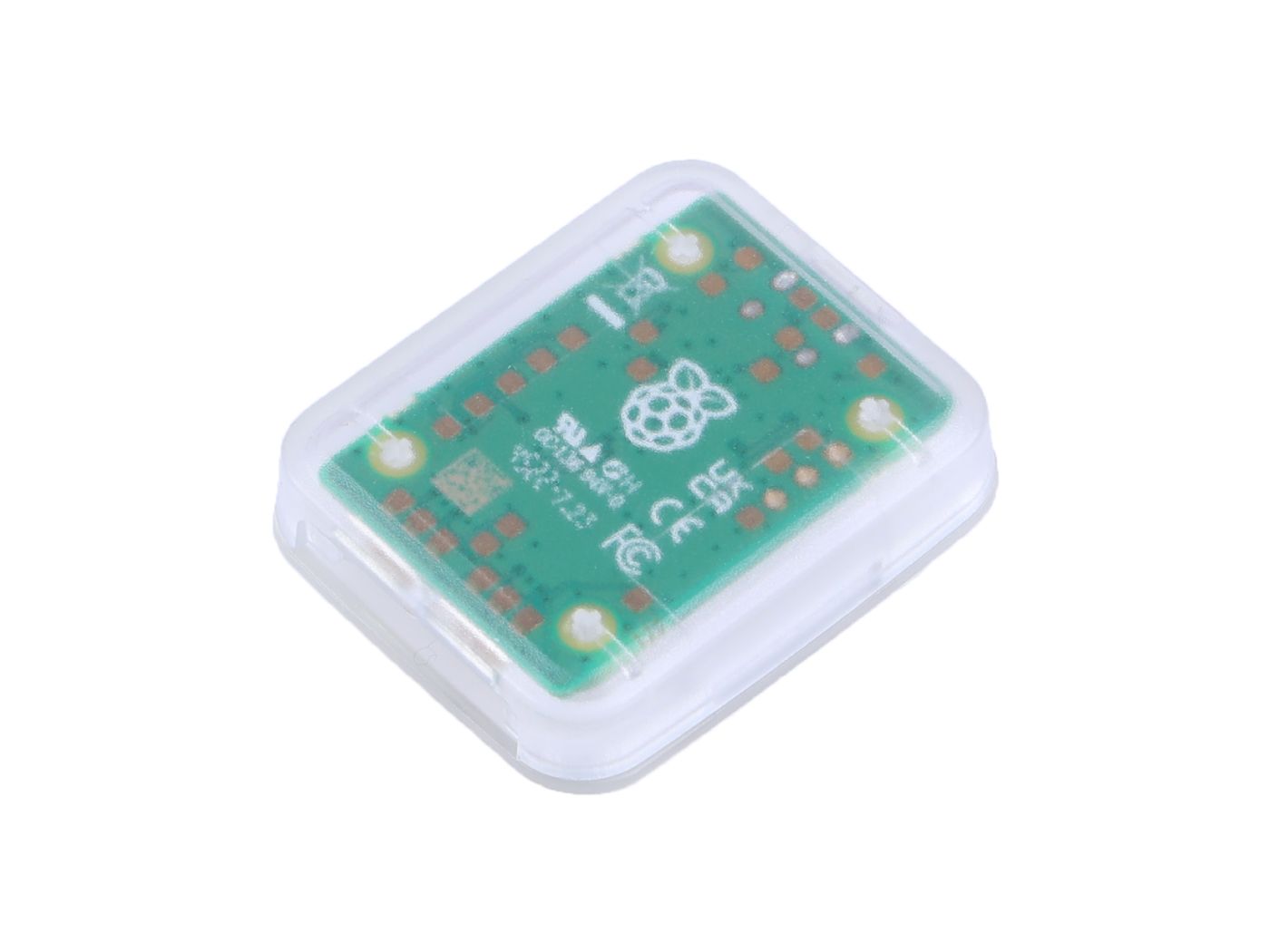

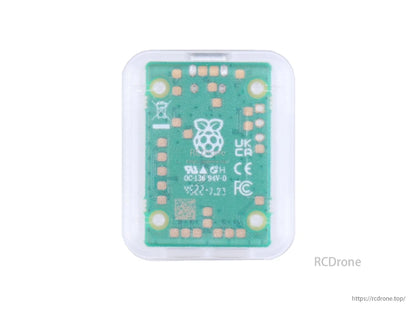

Raspberry Pi Debug Probe – USB a seriale-debug & UART, connettore a 3 pin, CMSIS-DAP, multipiattaforma

Raspberry Pi Debug Probe – USB a seriale-debug & UART, connettore a 3 pin, CMSIS-DAP, multipiattaforma

Seeed Studio

$25.00 USD
$25.00 USD
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visualizza dettagli completi

Panoramica

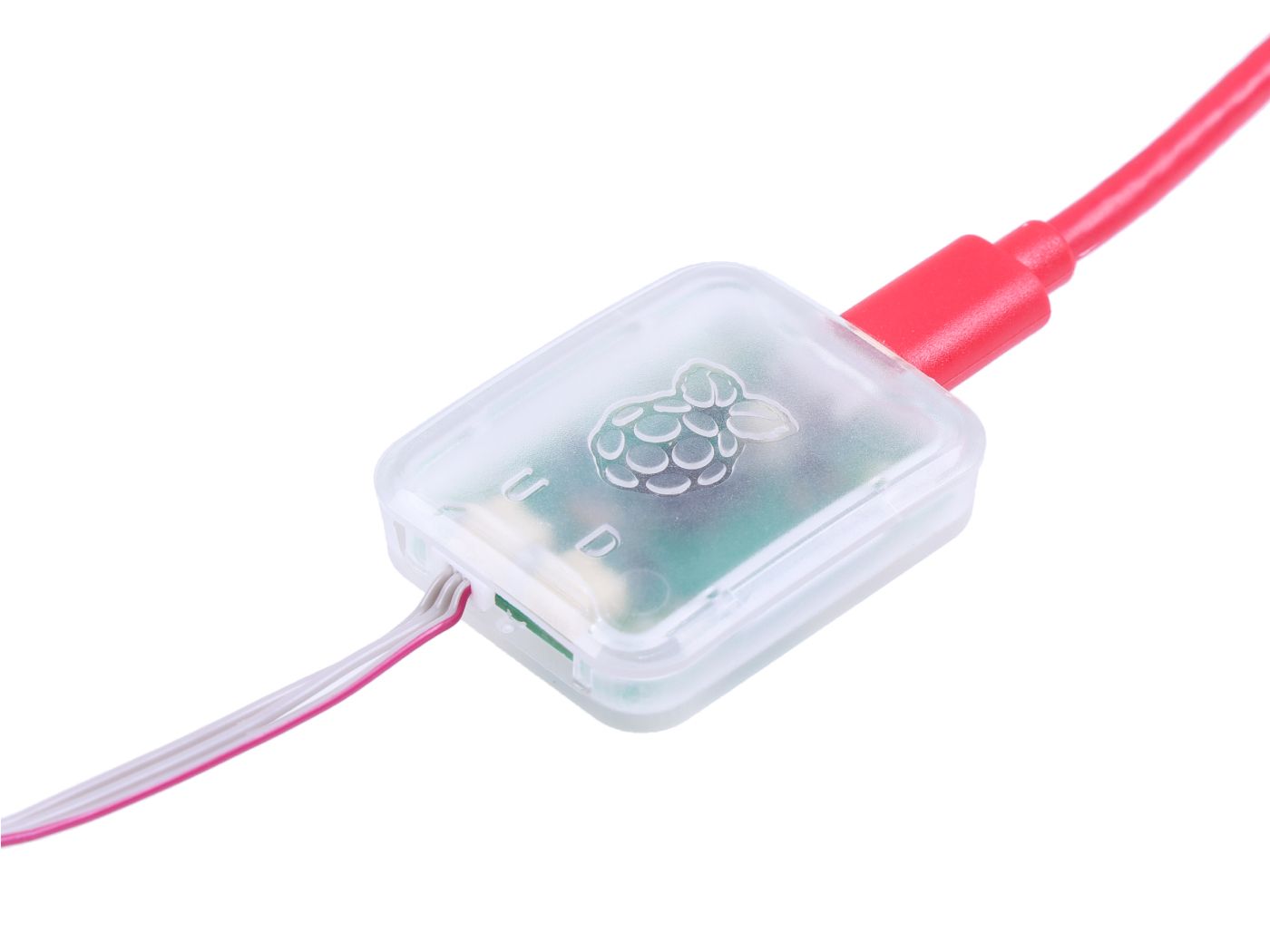

Il Raspberry Pi Debug Probe è una sonda di debug plug-and-play che collega USB a un'interfaccia di debug seriale dedicata e a un'interfaccia UART standard del settore. Progettato per Raspberry Pi Pico, XIAO RP2040, altri microcontrollori basati su RP2040 e piattaforme basate su microprocessore, utilizza un connettore di debug compatto e codificato a 3 pin con un singolo pin di clock unidirezionale e un pin di I/O dati bidirezionale. Fornisce interfacce di debug CMSIS-DAP standard e UART tramite USB e può anche essere utilizzato come un cavo USB-to-UART economico.

Caratteristiche principali

  • Sonda di debug tutto-in-uno: collega USB a debug seriale dedicato e UART standard del settore.
  • Connettore di debug codificato a 3 pin plug-and-play; singolo clock (SC) e dati bidirezionali (SD).
  • Supporto per più piattaforme di debug: Raspberry Pi Pico e RP2040, oltre ad altri obiettivi basati su microcontrollore e microprocessore.
  • Qualità di produzione del Raspberry Pi: basata sul design hardware del Raspberry Pi Pico e utilizza il software open-source PicoProbe.
  • L'arrangiamento può supportare il Serial Wire Debug (SWD) di ARM o cJTAG tramite SC/SD.

Specifiche

Interfacce tramite USB Debug CMSIS‑DAP; UART
Connettore di debug Connettore a 3 pin (SC, SD, GND)
Schema dei segnali 1× clock unidirezionale (SC) e 1× dati bidirezionali (SD)
Compatibilità con il target Raspberry Pi Pico, XIAO RP2040, altri MCU basati su RP2040 e piattaforme basate su microprocessore

Pinout

Numero Pin Segnale UART Segnale di debug seriale
1 RX SC (Clock Seriale)
2 GND GND
3 TX SD (Dati Seriali Bidirezionali)

Nota: Le etichette UART TX e RX sono dal punto di vista del target.

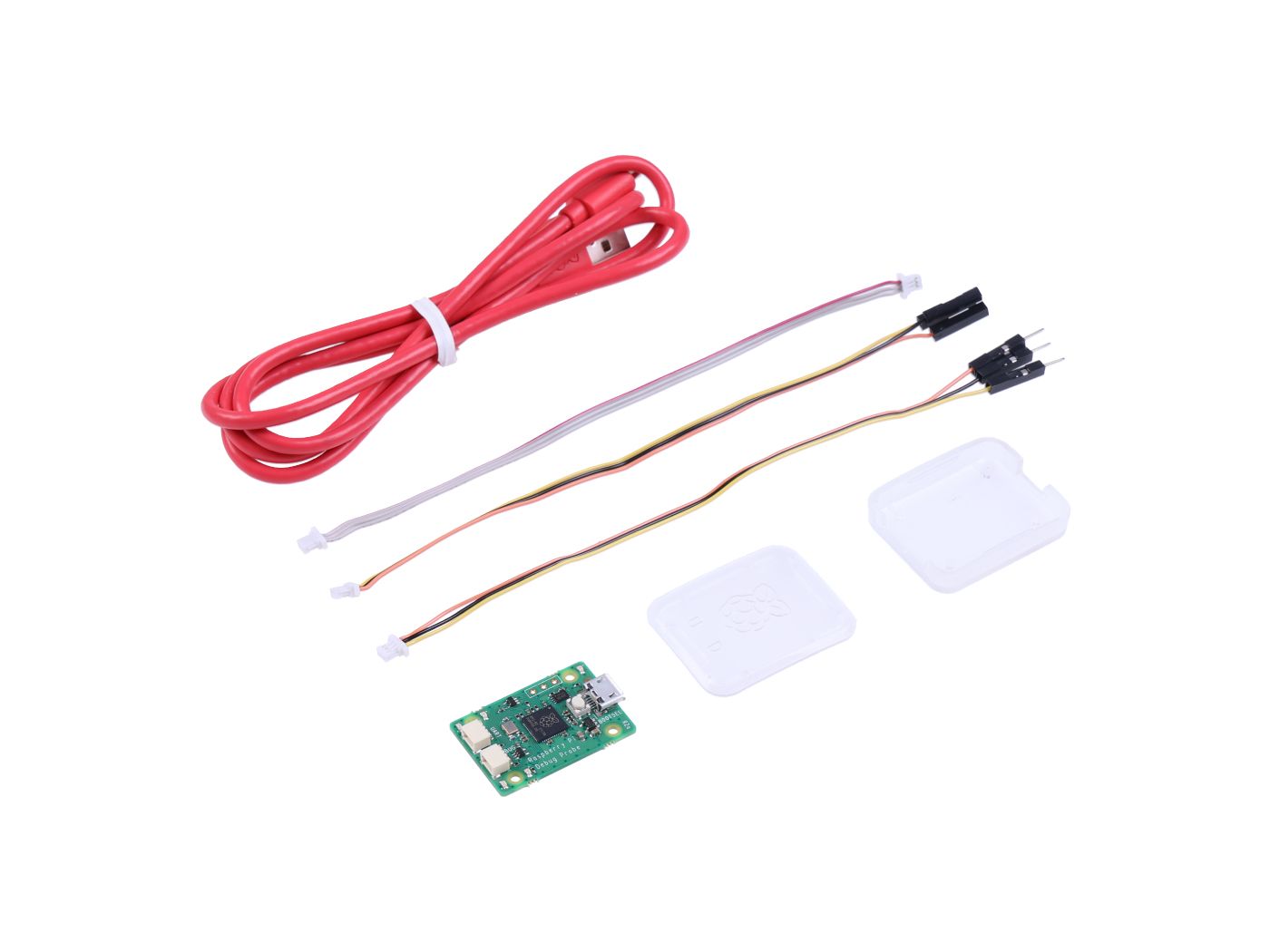

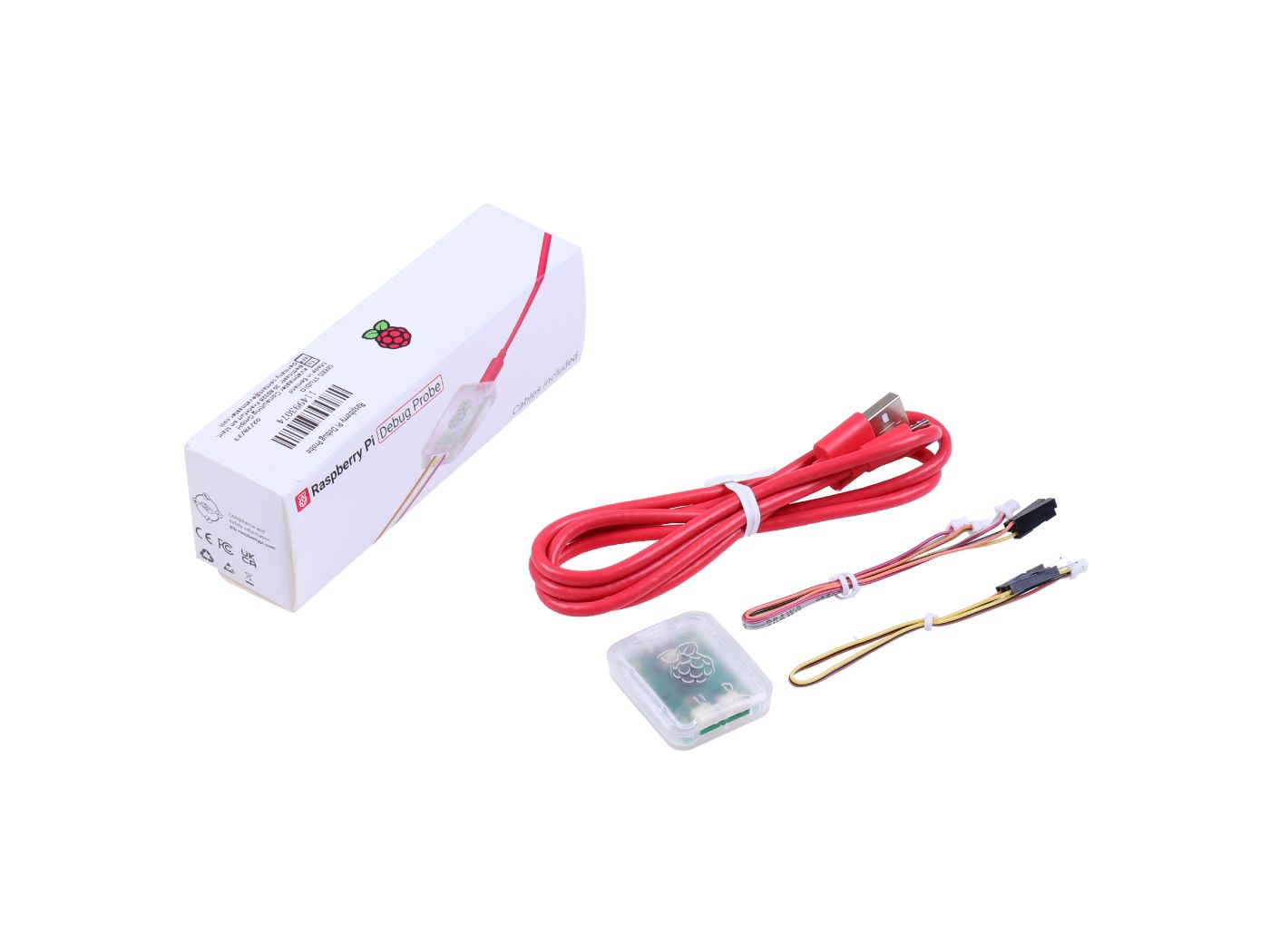

Cosa è incluso

Raspberry Pi Debug Probe x1
Custodia in plastica x1
Cavo USB x1
Cavo di debug (Debug a 3 pin a Debug a 3 pin; Debug a 3 pin a Header da 0,1 pollici (Femminile); Debug a 3 pin a Header da 0,1 pollici (Maschile)) x3

Applicazioni

  • Debugging di Raspberry Pi Pico, RP2040 e altri obiettivi tramite CMSIS‑DAP.
  • Connessione USB‑to‑UART per sviluppo, registrazione e provisioning.
