3DR RFDesign RFD 868x Modem Radio a Lunga Distanza Bundle 868MHz 1W Telemetria Coppia Abbinata per UAV Drone MAVLink SiK

Panoramica

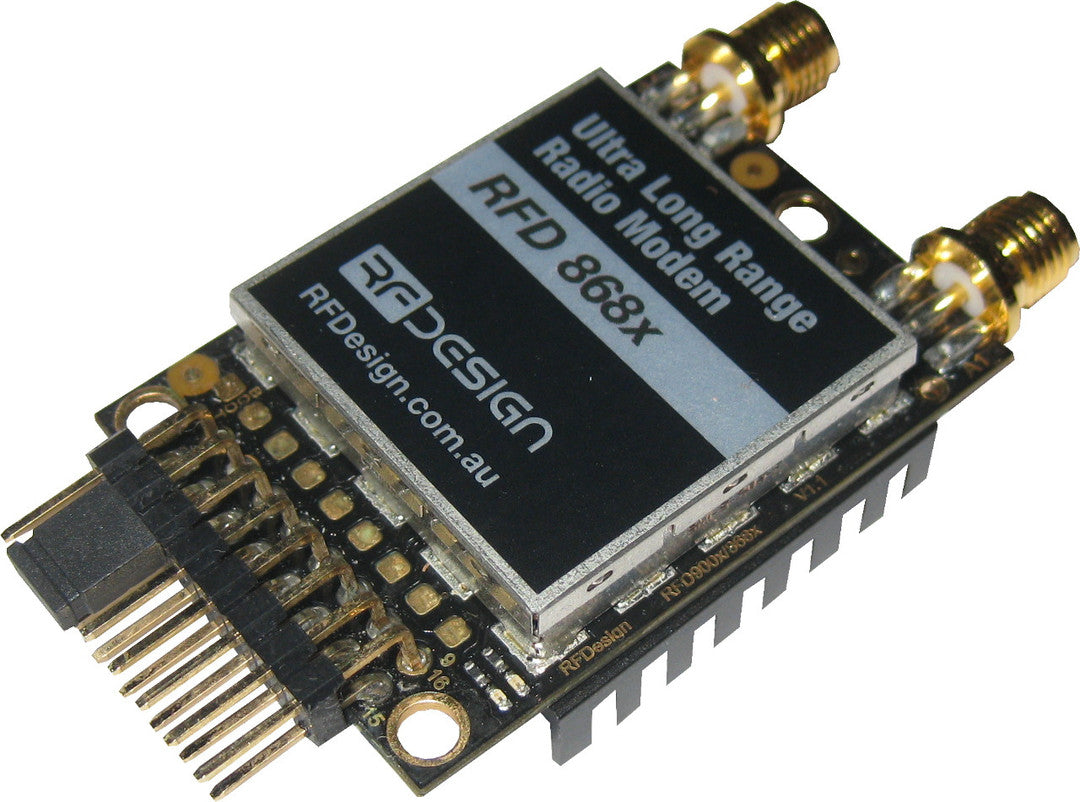

Il Bundle di Modem Radio Ultra Lungo Raggio RFDesign RFD 868x è un set di radio telemetry professionale 868MHz progettato per applicazioni UAV, droni, robotica e collegamenti dati a lungo raggio. Progettato come una coppia abbinata, questo bundle include 2 x modem radio RFD868x da utilizzare come unità aerea e unità di terra, offrendo un collegamento di telemetry seriale a lungo raggio affidabile con supporto per MAVLink, firmware SiK, pass-through RC PPM/SBUS, e crittografia accelerata hardware AES. Con fino a 1W di potenza di trasmissione, porte antenna dual RP-SMA con commutazione di diversità, tassi di dati aerei selezionabili fino a 500kbit/s, e robusti I/O protetti da ESD, l'RFD 868x è una soluzione potente per la telemetry UAV professionale, comunicazione autopilota e trasmissione di comandi e dati a lunga distanza.

Caratteristiche principali

Collegamento Telemetrico Ultra Lungo 868MHz

Il RFDesign RFD 868x Modem Radio Ultra Lungo opera nella banda 868-869MHz , rendendolo adatto per le regioni in cui 868MHz è la frequenza legale per la telemetria a lungo raggio. Sotto le giuste condizioni di antenna e operative, il sistema può raggiungere un raggio di oltre 40 km , rendendolo ideale per UAV ad ala fissa, droni industriali, piattaforme robotiche e progetti di telemetria avanzata.

Uscita di Alta Potenza fino a 1W

Questa radio telemetrica 868MHz supporta potenza di trasmissione regolabile da 0 a 30dBm in passi di 1dBm , con un'uscita massima di 1W (+30dBm). Questo controllo della potenza flessibile aiuta gli utenti a bilanciare raggio, prestazioni termiche e conformità alle normative locali.

Velocità dei dati aerei rapide fino a 500kbit/s

Rispetto ai vecchi radio telemetry, il pacchetto modem radio RFD 868x offre una larghezza di banda notevolmente migliorata, con velocità dei dati aerei selezionabili da 4kbit/s fino a 500kbit/s . Questo aiuta a supportare prestazioni di telemetria più reattive, un flusso di dati più pulito e una migliore integrazione con i moderni controllori di volo e stazioni di controllo a terra.

Design a doppia antenna con diversità

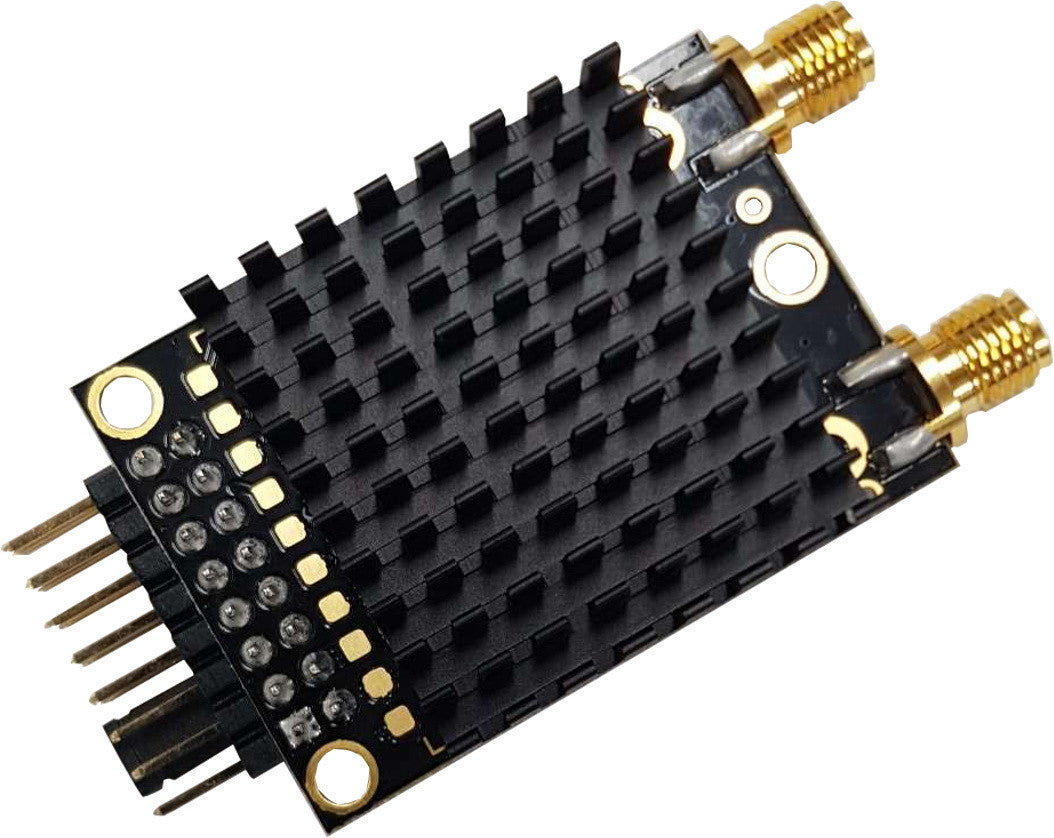

Ogni modem presenta 2 x connettori RF RP-SMA con commutazione automatica della diversità dell'antenna in tempo reale su base di pacchetto. Questo migliora l'affidabilità del segnale in ambienti dinamici e aiuta a mantenere una qualità del collegamento più forte per operazioni UAV a lungo raggio.

Crittografia hardware AES

Per gli utenti che necessitano di telemetria sicura, il RFDesign RFD 868x supporta la crittografia accelerata hardware AES, che aiuta a proteggere i dati trasmessi in casi d'uso critici o professionali.

RC PPM e SBUS Passthrough

Il modem supporta il passthrough RC PPM con telemetria contemporaneamente, consentendo di trasportare sia dati di controllo che telemetria in un unico sistema. Questo rende il RFD 868x Ultra Long Range Radio Modem Bundleutile per configurazioni avanzate di UAV e autopilota.

Protezione I/O Robusta

Tutti i porti I/O sono completamente protetti ESD e filtrati, migliorando la durata e l'affidabilità in ambienti di campo. Il modem fornisce anche 6 porte GPIO generiche che supportano funzioni digitali, ADC e PWM, offrendo agli integratori di sistema maggiore flessibilità.

Apri l'ecosistema firmware SiK

Il radio è basato su firmware SiK re-implementato per un processore ARM a 32 bit, con supporto per aggiornamenti firmware sul campo e configurazione tramite strumenti seriali e comandi AT. Questo rende il modem radio Ultra Long Range RFDesign RFD 868x attraente per sviluppatori, costruttori di UAV e integratori che necessitano di una piattaforma di telemetria configurabile a lungo raggio.

Specifiche

Specifiche Radio

Specifiche Elettriche e di Interfaccia

Specifiche meccaniche

Caratteristiche software e funzionali

Il RFDesign RFD 868x Ultra Long Range Radio Modem Bundle è progettato attorno a un ecosistema software aperto e configurabile.Supporta:

• Spettro di diffusione a salto di frequenza (FHSS)
• Collegamento dati seriale trasparente
• Incapsulamento MAVLink e reporting dello stato della telemetria
• Configurazione radio locale e remota tramite comandi AT / RT
• Velocità di baud seriali e tassi di dati aerei selezionabili dall'utente
• Routine di correzione degli errori
• Commutazione della diversità dell'antenna in tempo reale
• Regolazione automatica del ciclo di lavoro basata sulla temperatura radio
• Aggiornamento del firmware tramite porta seriale

Questo rende il RFD 868x radio telemetria 868MHz adatto per integrazione con autopiloti, sistemi embedded personalizzati, stazioni di controllo a terra, robotica e reti di telemetria UAV.

Applicazioni

Il RFDesign RFD 868x Ultra Long Range Radio Modem è adatto per:

• Collegamenti di telemetria UAV
• Comunicazioni a lungo raggio per droni
• Sistemi di telemetria per droni ad ala fissa
• Trasmissione dati MAVLink
• Impostazioni di telemetria Pixhawk e autopilota
• Comunicazioni per robotica e veicoli senza pilota
• Collegamenti seriali wireless industriali
• Progetti di telemetria per ricerca e sviluppo

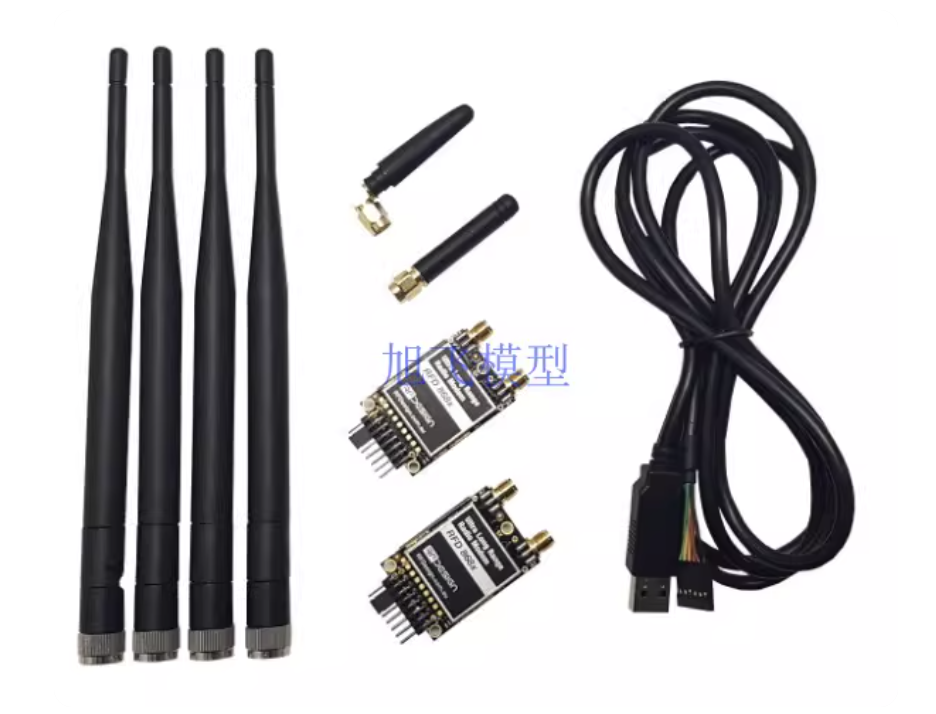

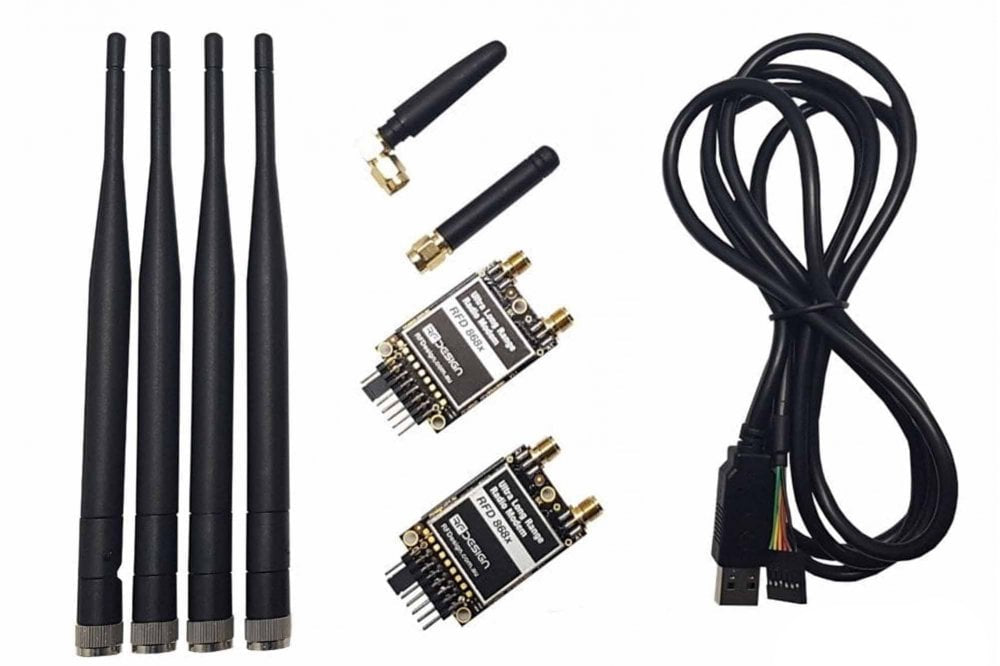

Il pacchetto include

• 2 x RFD868x Radio Modems

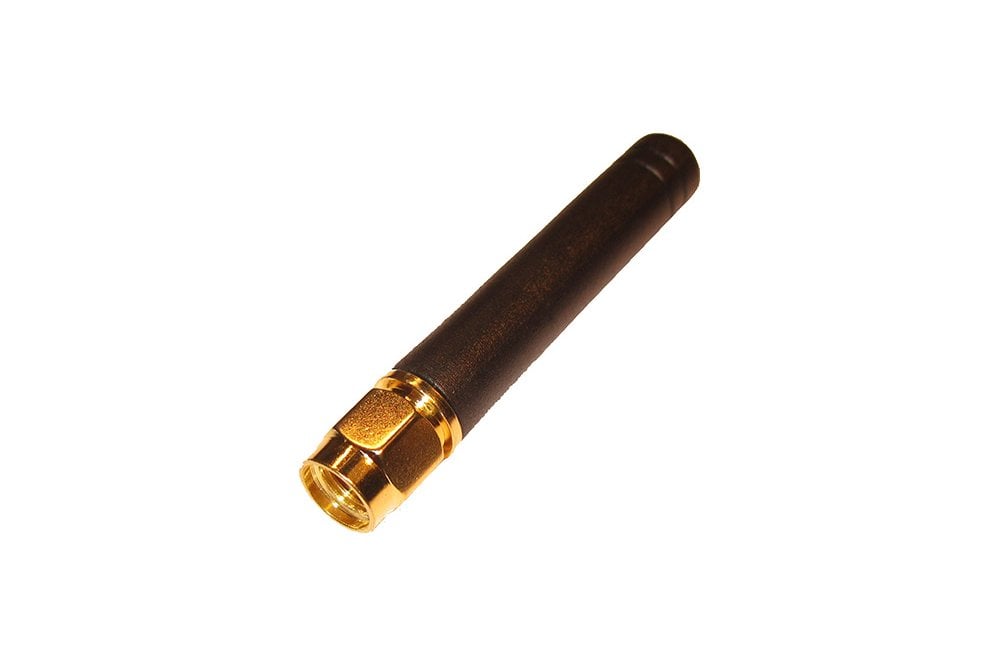

• 1 x Antenna, monopolo a quarto d'onda 868-900MHz 2.1dBi

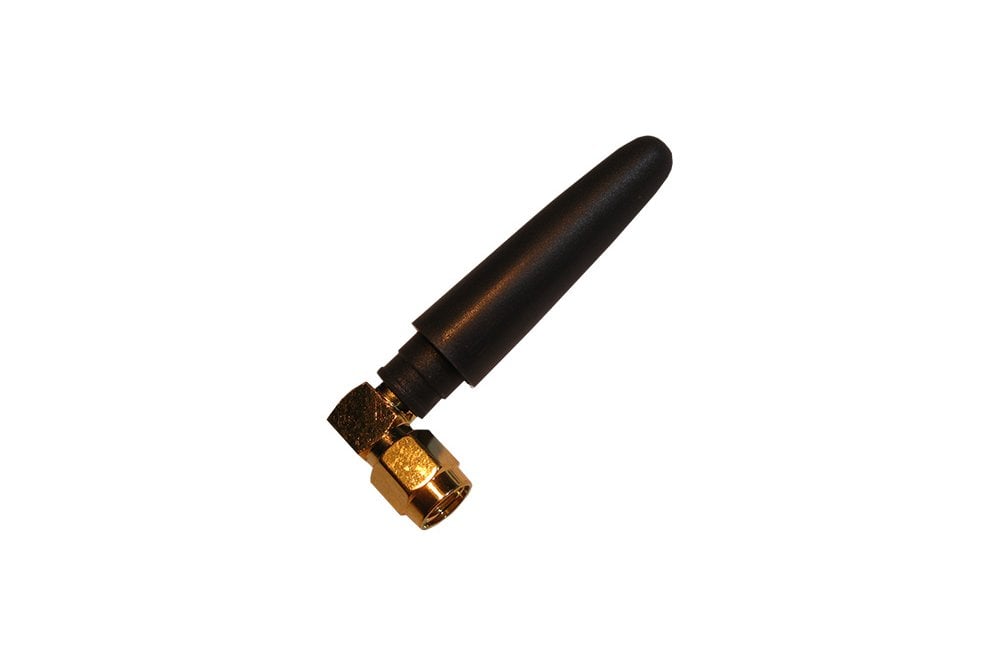

• 1 x Antenna, monopolo a quarto d'onda angolo retto 868-900MHz 2.1dBi
• 4 x Antenne, 868-900MHz Dipolo a mezza onda 3dBi

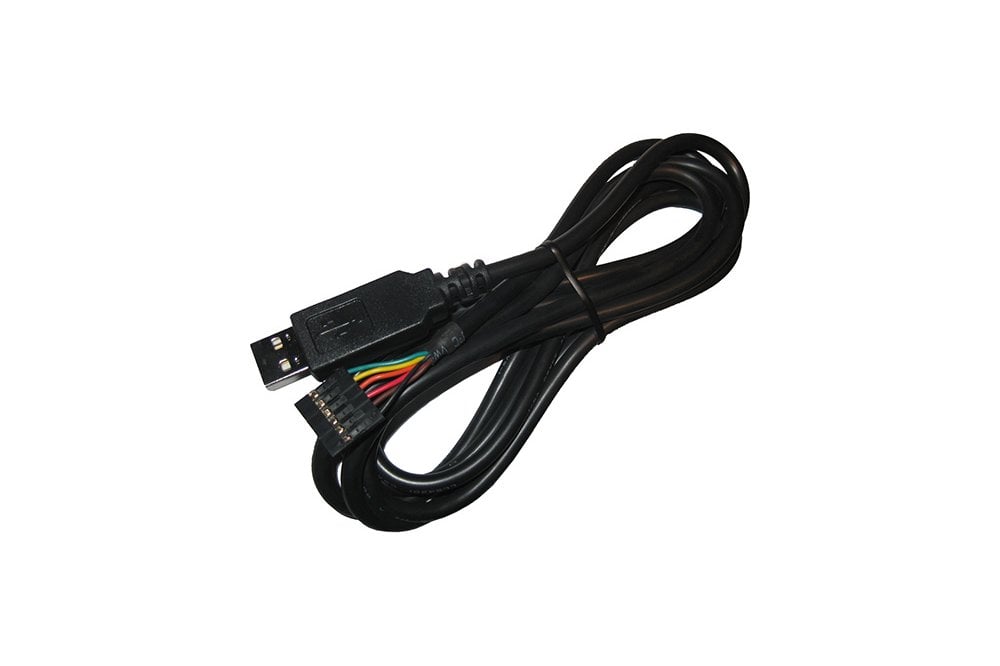

• 1 x cavo USB FTDI

Note Importanti

Requisiti di Alimentazione

Il modem radio RFD 868x richiede 5-6V di alimentazione e può assorbire fino a 800mA di picco, specialmente alla massima potenza di trasmissione. Per l'installazione del drone, è spesso consigliato alimentare il modem da un'alimentazione regolata dedicata piuttosto che direttamente da una porta di telemetria del controllore di volo.

Configurazione

I due modem sono identici a livello hardware e possono essere configurati come unità aerea o unità di terra utilizzando software di configurazione come RFD Tools o software di pianificazione compatibile.

Compatibilità

Questo modem utilizza la più recente piattaforma ARM a 32 bit ed è non compatibile con le generazioni di modem più vecchie in un senso di sostituzione. Gli utenti devono verificare la compatibilità all'interno del loro sistema di telemetria prima del deployment.

Conformità Normativa

Poiché si tratta di un radio di telemetria a 868MHz ad alta potenza, gli utenti devono garantire che il funzionamento sia conforme alle leggi locali e alle normative sullo spettro nel loro paese o regione.
