SpeedyBee F405 V4 BLS 55A 30x30 FC&ESC Stack
SpeedyBee F405 V4 BLS 55A 30x30 FC&ESC Stack
SpeedyBee
Impossibile caricare la disponibilità di ritiro
Specifiche
| Nome del prodotto | Controllore di volo SpeedyBee F405 V4 30x30 |
| MCU | STM32F405 |
| IMU(Gyro) | ICM42688P |
| Tipo di porta USB | Tipo-C |
| Barometro | Integrato |
| Chip OSD | Chip AT7456E |
| BLE Bluetooth | Supportato. Utilizzato per la configurazione del controllore di volo (MSP deve essere abilitato con una velocità di baud di 115200 su UART4) |
| WIFI | Non supportato |
| Modo di connessione dell'unità DJI Air | Due modi supportati: connettore a 6 pin o saldatura diretta. |
| Spina dell'unità DJI Air a 6 pin | Supportato. Completamente compatibile con DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, non è necessario cambiare alcun filo. |
| Slot per scheda MicroSD Blackbox | *Il firmware Betaflight richiede che il tipo di scheda microSD sia Standard (SDSC) o Alta capacità (SDHC) sotto i 32GB, quindi le schede di capacità estesa (SDXC) non sono supportate (Molte schede U3 ad alta velocità sono SDXC). Inoltre, la scheda microSD DEVE essere formattata con il formato FAT16 o FAT32 (raccomandato), puoi utilizzare qualsiasi scheda SD inferiore a 32GB, ma Betaflight può riconoscere solo un massimo di 4GB. Ti suggeriamo di utilizzare questo strumento di formattazione di terze parti e scegliere 'Formato sovrascrittura' e poi formattare la tua scheda. Controlla anche qui per le schede SD raccomandate o acquista le schede testate dal nostro negozio. |
| Ingresso del sensore corrente | Supportato. Per l'ESC SpeedyBee BLS 55A, impostare scala = 400 e Offset = 0. |
| Ingresso di alimentazione | 3S - 6S Lipo (Attraverso i pin/pads G, BAT dal connettore a 8 pin o dai 8 pads sul lato inferiore) |
| Uscita 5V | 9 gruppi di uscita 5V, quattro pads +5V e 1 pad BZ+ (utilizzato per il Buzzer) sul lato anteriore, e 4x pads LED 5V. Il carico totale di corrente è di 3A. |
| Uscita 9V | 2 gruppi di uscita 9V, un pad +9V sul lato anteriore e l'altro incluso in un connettore sul lato inferiore. Il carico totale di corrente è di 3A. |
| Uscita 3.3V | Supportato. Progettato per ricevitori a ingresso 3.3V. Fino a 500mA di carico di corrente. |
| Uscita 4.5V | Supportato. Progettato per ricevitori e moduli GPS anche quando il FC è alimentato tramite la porta USB. Fino a 1A di carico di corrente. |
| Segnale ESC | M1 - M4 sul lato inferiore e M5-M8 sul lato anteriore. |
| UART | 6 set (UART1, UART2, UART3, UART4 (dedicato per la connessione Bluetooth)), UART5 (dedicato per la telemetria ESC), UART6 |
| Telemetria ESC | UART R5 (UART5) |
| I2C | Supportato. Pad SDA & SCL sul lato anteriore. Utilizzato per magnetometro, sonar, ecc. |
| Pad LED Betaflight Tradizionale | Supportato. Pad 5V, G e LED sul fondo del lato anteriore. Utilizzato per LED WS2812 controllati dal firmware Betaflight. |
| Buzzers | Pad BZ+ e BZ- utilizzato per Buzzer a 5V |
| Pulsante BOOT | Supportato. [A]. Premere e tenere premuto il pulsante BOOT e accendere il FC contemporaneamente forzerà il FC ad entrare in modalità DFU, questo è per il flashing del firmware quando il FC si blocca. [B].Quando il FC è acceso e in modalità standby, il pulsante BOOT può essere utilizzato per controllare le strisce LED collegate ai connettori LED1-LED4 sul lato inferiore. Per impostazione predefinita, premere brevemente il pulsante BOOT per cicli di modalità di visualizzazione LED. Tenere premuto il pulsante BOOT per passare tra la modalità SpeedyBee-LED e la modalità BF-LED. In modalità BF-LED, tutte le strisce LED1-LED4 saranno controllate dal firmware Betaflight. |
| Ingresso RSSI | Supportato. Denominato come RS sul lato anteriore. |
| Smart Port / F.Port | Non supportato |
| Firmware del Controller di Volo Supportato | BetaFlight(Default), INAV |
| Nome del Target Firmware | SPEEDYBEEF405V4 |
| Montaggio | 30.5 x 30.5mm (diametro del foro 4mm) |
| Dimensione | 41.6(L) x 39.4(W) x 7.8(H)mm |
| Peso | 10.5g |
| Nome del prodotto | SpeedyBee BLS 55A 30x30 ESC 4-in-1 |
| Firmware | BLHeli_S J-H-40 |
| Link per il download del configuratore PC | https://esc-configurator.com/ |
| Corrente continua | 55A * 4 |
| Corrente di picco | 70(10 secondi) |
| Diodo protettivo TVS | Sì |
| Condensatore esterno | Condensatore a bassa ESR da 1000uF (nella confezione) |
| Protocollo ESC | DSHOT300/600 |
| Ingresso di alimentazione | 3-6S LiPo |
| Uscita di alimentazione | VBAT |
| Sensore di corrente | Supporto (Scala=400 Offset=0) |
| Telemetria ESC | Non supportato |
| Montaggio | 30.5 x 30.5mm (diametro del foro 4mm) |
| Dimensione | 45.6(L) * 44(W) *8mm(H) |
| Peso | 23.5g |
Descrizioni
È ridicolo
pulita.
Guarda semplicemente il FC!
**Oppure tieni premuto il pulsante di avvio per passare alla modalità LED di Betaflight.
● Slot per scheda SD che supporta fino a 4GB di dati Blackbox*
● Connettore dedicato DJI Air Unit per una costruzione digitale rapida
● BEC duale a 5V & 9V ora aggiornati a un'uscita di 3A per entrambi
● 4 x UART per il tuo ricevitore + VTX + fotocamera + GPS
● Alimenta il tuo GPS con un cavo USB - nessuna batteria necessaria,
Nessun calore extra, nessuna preoccupazione
● Aperture da 22 mm per la fotocamera FPV nella tua costruzione compatta
Il SpeedyBee F405 V4 BLS 55A 30x30 FC&ESC Stack presenta un design compatto con dimensioni di 4mm x 4mm x 1.6mm e una lunghezza totale di 44mm. Questo prodotto richiede un'installazione accurata per garantire prestazioni ottimali. Il metodo di installazione standard prevede di posizionare il controller di volo (FC) sopra e il controller elettronico (ESC) sotto. Un'installazione impropria può causare danni, che non sono coperti dalla garanzia. Per evitare questo problema, ti preghiamo di seguire le linee guida 'Modo di Installazione Standard'.

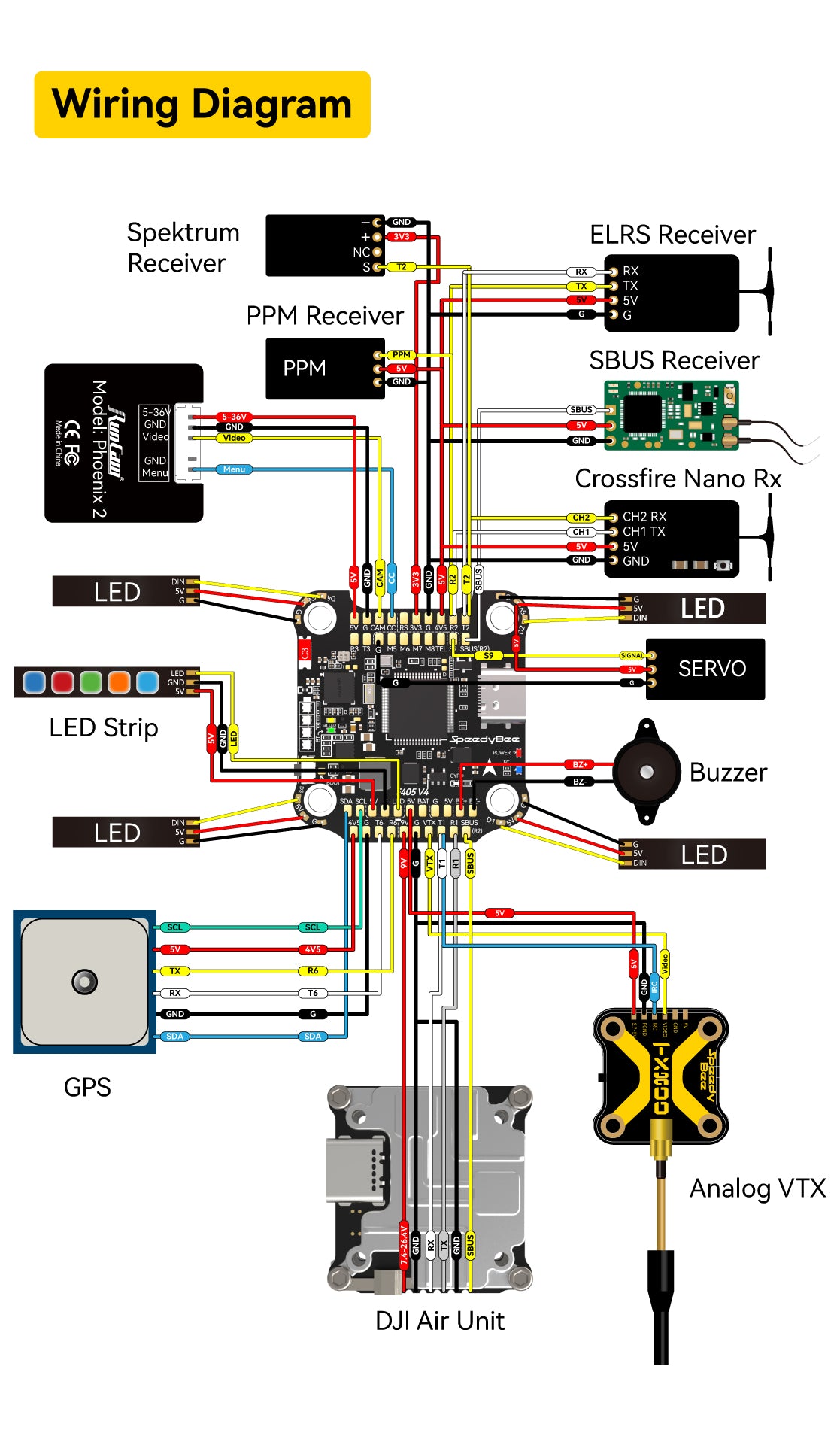

SpeedyBee F405 V4 BLS 55A 30x30 FC&e ESC Stack. L'immagine del prodotto mostra uno schema di cablaggio con vari componenti tra cui GND, ricevitore Spektrum 3v3 ELRS, ricevitore NC RX/TX, ricevitore PPM 5V, ricevitore SBUS e altro ancora.
SpeedyBee F405 V4 BLS 55A 30x30 FC e ESC Stack. Questa immagine del prodotto mostra una connessione con il flight controller, i motori e il cavo di alimentazione. Si raccomanda un condensatore a bassa ESR per prevenire picchi di tensione all'accensione. Il FC e l'ESC possono anche essere collegati tramite saldatura diretta.

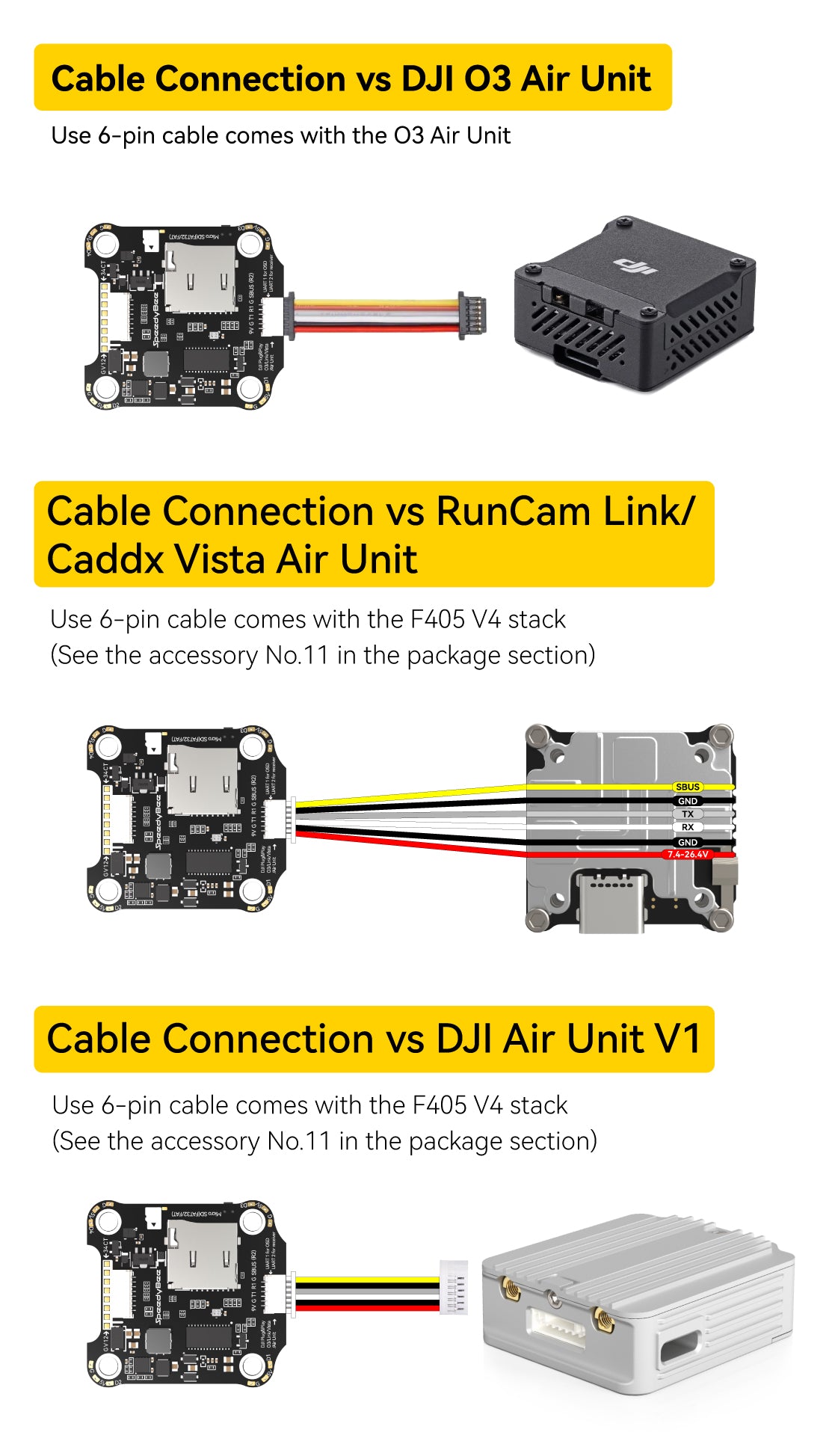

Immagine del prodotto SpeedyBee F4/405 V4 BLS 55A 30x30 FC&e ESC Stack. Questo prodotto viene fornito con un cavo per la connessione all'unità DJI Air V1 o ad altri dispositivi compatibili. L'accessorio include un cavo a 6 pin, adatto per l'uso con lo stack F4/405 V4.
Il SpeedyBee F405 V4 BLS 55A 30x30 FC&e Stack ESC. Quando si utilizza un ricevitore SBUS, il filo del segnale SBUS del ricevitore deve essere collegato all'SBUS sul lato anteriore del flight controller (questo utilizza internamente UART2). Se stai utilizzando anche un'unità DJI Air (V1), dovrai scollegare il filo del segnale SBUS dal cablaggio dell'unità aerea. La mancata esecuzione di questa operazione impedirà al ricevitore SBUS di essere riconosciuto correttamente dal flight controller.
SpeedyBee F405 V4 BLS 55A 30x30 FC Stack ESC: Flight Controller, Telecamera FPV, Seconda barra ricevitore 4-in-1 ESC, Barometro, Uscita PWM extra, Antenna, 5V G CAMCC RSIV3, GPS, Bussola, LED Betaflight, VTX Analogico/DJI, Connettore a 8 pin per ESC, Indicatore LED, Pulsante di accensione, Giroscopio (ICM42688P), Buzzer, Porta USB Type-C, Indicatore di batteria a 4 livelli.
SpeedyBee F405 V4 30x30mm FC e stack ESC. Presenta un motore ESC 4-in-1 BLS 55A, con quattro motori: due motori S5A 3-65 e un motore 4in1 a 8 bit. Lo stack include anche un pin del condensatore SPCCOyBzz, fori BAT- e BAT+ (GND), un connettore a 8 pin per il FC e un controllore di velocità CT. L'MCU è alimentato da chip driver BB2I. Presenta anche diodi BLHeli TVS per la protezione da sovracorrente. Questo stack è progettato per alte prestazioni e durata nelle applicazioni di quadricottero.

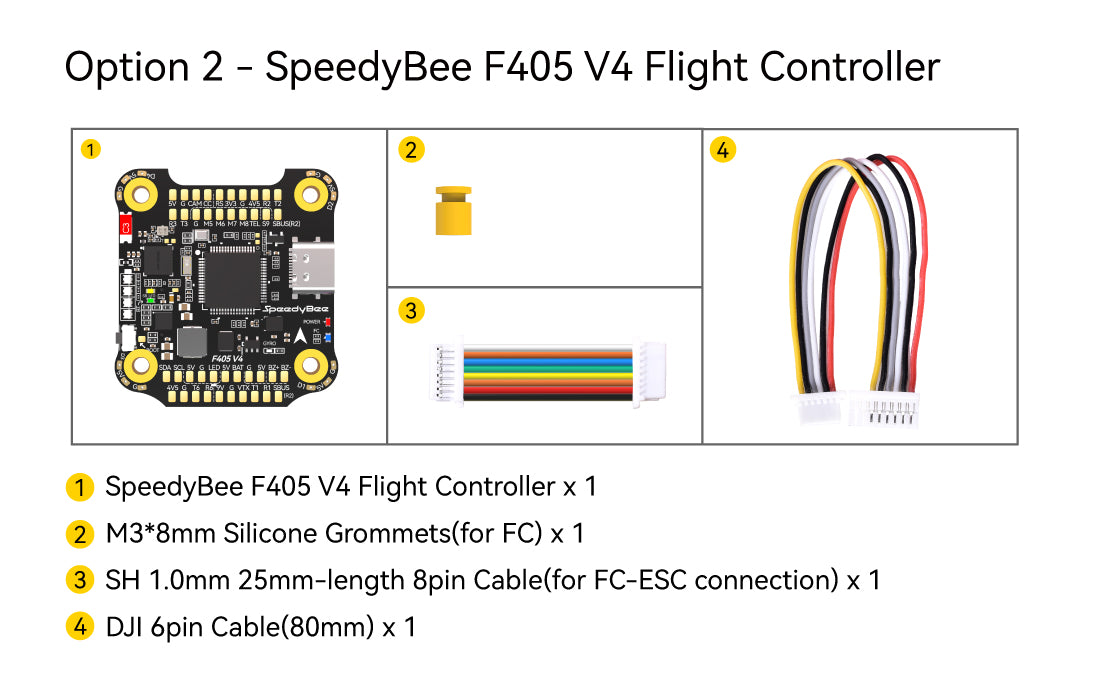

SpeedyBee F405 V4 BLS 55A 30x30 FC&e ESC Stack Caratteristiche del prodotto: * SpeedyBee F405 V4 Flight Controller * SpeedyBee BLS 55A 4-in-1 ESC * Condensatore a bassa ESR da 35V 1000uF * Dado in nylon M3 (5) * O-ring in silicone M3 (5) * Grommet in silicone M3 x 8mm (2) per FC e ESC * Cavo SH 10mm di lunghezza 25mm 8pin per connessione FC-ESC * Cavo SH 10mm di lunghezza 75mm 8pin per connessione FC-ESC * 10x Viti esagonali interne M3 x 30mm
SpeedyBee F405 V4 BLS 55A 30x30 Quattro-Motori Stack con componenti FC e ESC.
Immagine del prodotto SpeedyBee F405 V4 BLS 55A 30x30 FC e Stack ESC. Il pacchetto include: SpeedyBee BLS 55A 4-in-1 ESC, batteria a bassa tensione Mengk 4000mAh, condensatore a bassa ESR da 3.5V 1000uF, anello in silicone M3, cavo di alimentazione XT60 (10cm), SH 1.0mm x 25mm - cavo a 8 pin (per connessione FC-ESC) e guarnizioni in silicone M3 x 8mm (per ESC) x2.
