GEPRC TAKER F405 20A ELRS 2.4G 2-4S AIO Flight Controller, Bluejay ESC, Giroscopio ICM42688-P

Panoramica

Il GEPRC TAKER F405 20A ELRS2.4G 26S AIO è un controller di volo all-in-one (AIO) che combina un MCU STM32F405 BGA, un ricevitore ELRS 2.4G integrato, OSD Betaflight e un ESC 4-in-1 Bluejay 20A in una scheda compatta di 31,5 mm 7 31,5 mm. È progettato per costruzioni FPV micro leggere, con un peso della scheda di 7 g e supporto per input LiPo 26S.

Caratteristiche principali

• ELRS 2 integrato.Ricevitore 4G
• Giroscopio ICM42688-P (SPI)
• Processore STM32F405BGA che funziona fino a 216MHz
• Firmware Bluejay ESC con frequenza di aggiornamento PWM fino a 128K
• Corrente continua di 20A / corrente di picco di 25A (10 secondi)
• Barometro integrato; supporta bussola esterna (magnetometro)
• 5 porte UART
• Supporto per collegamento diretto per HD VTX tramite un connettore a 6 pin progettato indipendentemente (inferiore)
• Uscita di potenza VTX selezionabile tramite pad saldabili; opzioni di potenza VTX duali
• Betaflight OSD con chip AT7456E
• Supporto per buzzer e supporto per LED

Per assistenza con cablaggio e configurazione, contattare support@rcdrone.top or visita https://rcdrone.top/.

Specifiche

Note di Cablaggio

• Selezione del ricevitore: collega i pad per abilitare il ricevitore integrato; lasciali aperti per utilizzare un ricevitore esterno.
• Selezione della potenza VTX: collega i pad corrispondenti per selezionare la tensione di alimentazione VTX desiderata.

Cosa è incluso

• 1 TAKER F405 20A ELRS 2.4G 26S AIO
• 1 Antenna a forma di T con ricevitore integrato
• 1 Cavo di alimentazione XT30 18AWG 7cm
• 1 Condensatore 35V 220F
• 1 Cavo dual-ended SH1.0 6-pin da 60mm
• 1 Cavo SH1.0 6-pin
• 1 Scheda di configurazione Type-C
• 1 Cavo dual-ended SH1.0 5-pin da 60mm
• 8 M2 6.5mm FC guarnizioni in gomma / guarnizioni morbide (nere)

Applicazioni

• Droni micro FPV da 1.62 pollici a 2.2 pollici
• Costruzioni che richiedono ricevitore ELRS 2.4G integrato e sostituzione compatta di FC/ESC AIO
• Installazioni VTX digitali HD utilizzando una connessione plug-in a 6 pin

Dettagli

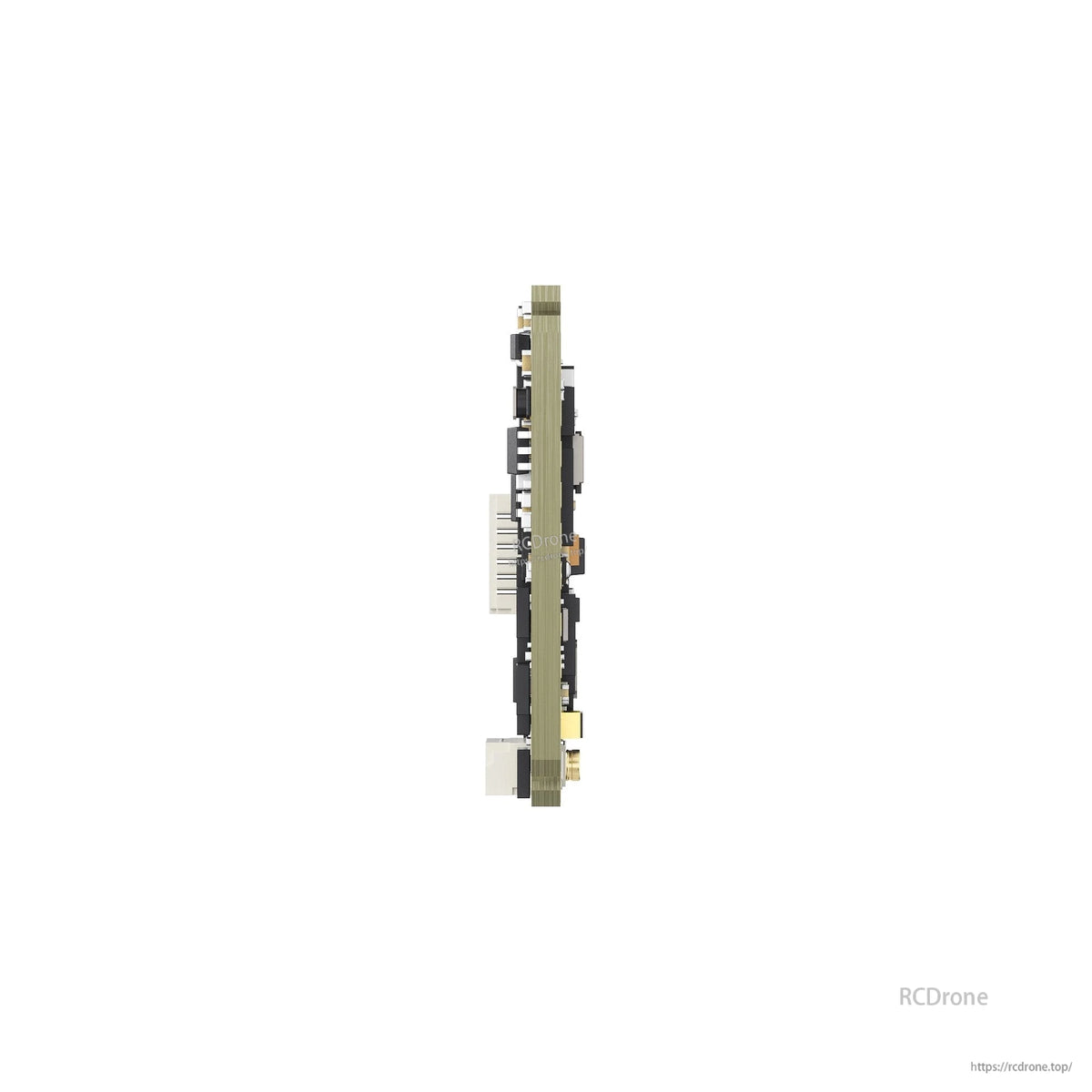

La scheda GEPRC TAKER F405 20A ELRS 2.4G AIO include un layout compatto del controller di volo/ESC con un'antenna ricevitore attaccata per costruzioni più pulite.

Le caratteristiche principali del GEPRC TAKER F405 AIO includono ELRS 2.4G integrato, giroscopio ICM42688-P, 5 UART, barometro integrato e supporto ESC da 20A (25A di picco) per 2–4S.

Il controller di volo TAKER F405 AIO utilizza un MCU STM32F405 abbinato a un giroscopio ICM42688-P e pad chiaramente etichettati per un cablaggio pulito.

Il ESC Bluejay 20A integrato supporta 20A continui, 25A di picco (10s) e frequenze di aggiornamento PWM fino a 128K per un controllo reattivo.

Il TAKER F405 AIO integra un giroscopio ICM42688-P, un ricevitore ELRS 2.4G integrato, 5 porte UART e pad di alimentazione VTX selezionabili per un cablaggio più pulito.

Un cablaggio plug-and-play senza saldature collega il controller di volo AIO a un modulo HD VTX per un cablaggio più pulito e veloce.

Il TAKER F405 AIO combina un MCU STM32F405BGA con un giroscopio ICM42688-P (SPI), ESC Bluejay 20A (25A di picco) e ingresso LiPo 2–4S in una scheda di 31,5 x 31,5 mm con montaggio di 25,5 x 25,5 mm.

La mappa dei pad del GEPRC TAKER F405 AIO etichetta le uscite dei motori, UART TX/RX, connessioni della camera/VTX e punti di alimentazione 5V/GND per un cablaggio più pulito.

Il GEPRC TAKER F405 AIO supporta semplici connessioni GPS con bussola utilizzando i pad SDA/SCL più RX/TX, 5V e GND.

GEPRC TAKER F405 AIO il controller di volo presenta pad chiaramente etichettati BAT/CAM/5V/GND più RX/TX e uscite motore M1–M4 per un cablaggio diretto.

La scheda GEPRC TAKER F405 AIO presenta pad chiaramente etichettati per BAT, CAM, 5V, GND, UART (RX/TX) e uscite motore (M1–M4) per un cablaggio ordinato.

Il kit TAKER F405 20A ELRS 2.4G 2–4S AIO include un'antenna ricevente a forma di T, un cavo di alimentazione XT30, un condensatore da 35V 220µF, cavi SH1.0, una scheda di configurazione Type‑C e grommet morbidi M2.
