Motore per drone MAD 2806 EEE V1.0 400KV (6S) / 650KV (4S), 12N14P, 6061-T6, dimensione 2806

Motore per drone MAD 2806 EEE V1.0 400KV (6S) / 650KV (4S), 12N14P, 6061-T6, dimensione 2806

MAD

$69.00 USD
$69.00 USD
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.
OPZIONE KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visualizza dettagli completi

Panoramica

MAD 2806 EEE V1.0 è una piattaforma di motori per droni offerta nelle varianti 400KV e 650KV, progettata per configurazioni a lunga durata come il rilevamento aereo e la mappatura, con una struttura leggera e cava, un design del circuito magnetico ottimizzato e protezione dalla pioggia.

Caratteristiche principali

  • Supporta il funzionamento a 6S (descrizione della funzione); i dati sulle prestazioni a 400KV si basano su una tensione nominale di 6S, i dati sulle prestazioni a 650KV si basano su una tensione nominale di 4S.
  • Design del statore multi-slot 12N14P per una coppia e un'efficienza fluida.
  • Costruzione in lega di alluminio 6061-T6 (descrizione della funzione).
  • Dissipazione del calore centrifuga indipendente (Dati del motore).
  • Protezione dalla pioggia (Dati del motore).

Specifiche

Dati del motore (MAD 2806 EEE V1.0)

Modello del motore MAD 2806 EEE V1.0
Numero di coppie di poli 7
Statore 12N14P
Dimensione statore Lastre di acciaio al silicio di alta qualità / Rivestimento resistente a temperature elevate fino a 180°C
Grado di filo smaltato 180°C
Dimensione motore D:35 × 19.8mm
Grado di Magnetizzazione 150°C
Grado di Protezione Protezione dalla pioggia
Lunghezza del Cavo 50 mm (fili smaltati estesi)
Dissipazione del Calore Centrifuga Indipendente
Bilanciamento del Rotore ≤3 mg
Bilanciamento del Motore ≤10 mg
Fori di Montaggio dell'Elica D:12 M3×4
Fori di Montaggio del Motore D:19 M3×4
Diametro dell'Asse IN: 4mm
Cuscinetto NSK 694ZZMC3*1
Test di Interruzione 500 V

Dimensioni di Montaggio / Disegno (dal disegno)

Schema di Montaggio Ø19-M3×4 (montaggio motore)
Schema di montaggio dell'elica Ø12-M3×4 (montaggio dell'elica)
Diametro esterno del motore Ø35
Dimensione della lunghezza del motore 19.8
Passo / dimensione di spaziatura 5.5
Diametro dell'albero (disegno) Ø4
Dimensioni aggiuntive del disegno Ø3; 14.5; 19.5; M6; Ø15; 26; Ø20; 3.5; 4.5; Ø6.2; 2.5; Ø17.8; Ø3.2×4; Ø5.7×4; Ø12; Ø12-Ø3.2×4; Ø5.8×4

Variante 400KV (Efficiente dal punto di vista energetico 400KV)

  • Spinta di galleggiamento raccomandata: 300~400 gf
  • Spinta massima: 1.1 kgf (nota: la spinta massima può dipendere dal livello della batteria, dal tipo di elica, dalla pressione dell'aria e da altre condizioni)
  • Peso ottimizzato: 44 g
  • Efficienza: >74%
RPM/V 400KV
Corrente a vuoto 0.22A / 20V
Peso del motore 44 g
Corrente massima 7.2 A
Spinta massima 1.1 kg
ESC raccomandato MAD AMPX 30A (2-6S)
Peso al decollo UAV 6S-12" / 1.6kg--Quadricottero; 2.4kg--Esacottero; 3.2kg--Ottocottero
Tensione nominale Batteria lipo 6S
Resistenza interna 597mΩ
Peso del prodotto imballato -
Potenza massima 170W
Massimo coppia 0.18 Nm
Eliche raccomandate 12x4.0, 13x4.4
Peso al decollo rotore singolo 300g ~ 400g

Variante 650KV (Efficiente energeticamente 650KV)

  • Spinta di sospensione raccomandata: 300~400 gf
  • Spinta massima: 1.2 kgf (nota: la spinta massima può dipendere dal livello della batteria, dal tipo di elica, dalla pressione atmosferica e da altre condizioni)
  • Peso ottimizzato: 45 g
  • Efficienza: >78%
RPM/V 650KV
Corrente a vuoto 0.47A / 20V
Peso del motore 45 g
Corrente massima 13.4 A
Spinta massima 1.2 kg
ESC raccomandato MAD AMPX 30A (2-6S)
Peso al decollo UAV 6S-12" / 1.6kg--Quadricottero; 2.4kg--Esacottero; 3.2kg--Octocopter
Tensione nominale batteria lipo 4S
Resistenza interna 218mΩ
Peso della confezione del prodotto -
Potenza massima 200W
Massimo coppia 0.2 Nm
Eliche consigliate 12x4.0, 13x4.4
Peso di decollo con rotore singolo 300g ~ 400g

Dati di prestazione

MAD 2806 EEE 400KV (misurato a tensione di ingresso 24 V, temperatura 25°C, livello del mare)

Legenda: I = Corrente, P = Potenza di ingresso, η = Efficienza elettrica, T = Spinta, N = Velocità di rotazione.

400KV • FLUXER PRO 12x4.0 MATT • AMPX 30A (2-6S) • 6S • MAX 45°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza di ingresso [W] Potenza di uscita [W] Momento [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
30 23.76 0.31 7.4 5.2 0.020 2469 128 70.3 17.3
35 23.76 0.46 10.9 8.0 0.027 2813 171 73.4 15.7
40 23.76 0.66 15.7 11.8 0.035 3213 221 75.2 14.1
45 23.75 0.89 21.1 16.2 0.043 3603 274 76.8 13.0
50 23.75 1.15 27.3 20.6 0.050 3941 328 75.5 12.0
55 23.73 1.43 33.9 25.3 0.057 4235 377 74.6 11.1
60 23.73 1.74 41.3 31.5 0.067 4486 438 76.3 10.6
65 23.72 2.1 49.8 38.1 0.076 4793 493 76.5 9.9
70 23.7 2.55 60.4 46.9 0.088 5084 568 77.6 9.4
75 23.69 3.15 74.6 56.4 0.100 5386 665 75.6 8.9
80 23.67 3.65 86.4 65.3 0.110 5665 730 75.6 8.5
85 23.66 4.23 100.1 74.7 0.120 5942 799 74.6 8.0
90 23.63 4.84 114.4 84.6 0.131 6166 876 74.0 7.7
95 23.62 5.47 129.2 94.6 0.141 6406 938 73.2 7.3
100 23.59 6.42 151.4 107.9 0.154 6693 1041 71.3 6.9

400KV • FLUXER PRO 13x4.4 MATT • AMPX 30A (2-6S) • 6S • MAX 52°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza di ingresso [W] Potenza di uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
30 23.77 0.33 7.8 6.8 0.027 2397 139 87.2 17.8
35 23.76 0.49 11.6 10.8 0.036 2711 194 87.9 16.7
40 23.75 0.72 17.1 14.6 0.045 3091 249 85.4 14.6
45 23.75 1.06 25.2 20.6 0.057 3446 329 81.7 13.1
50 23.74 1.4 33.2 27.2 0.069 3759 397 81.9 12.0
55 23.73 1.73 41.1 33.2 0.078 4066 453 80.8 11.0
60 23.72 2.07 49.1 39.1 0.087 4291 513 79.6 10.4
65 23.71 2.45 58.1 46.4 0.097 4564 573 79.9 9.9
70 23.69 2.96 70.1 54.7 0.108 4838 644 78.0 9.2
75 23.67 3.59 85.0 65.0 0.121 5129 739 76.5 8.7
80 23.66 4.2 99.4 75.1 0.134 5352 822 75.6 8.3
85 23.64 4.82 113.9 84.9 0.145 5590 861 74.5 8.0
90 23.62 5.44 128.5 93.3 0.153 5824 922 72.6 7.2
95 23.6 6.23 147.0 105.4 0.168 5990 1006 69.9 6.8
100 23.57 7.19 169.5 118.4 0.181 6249 1101 69.9 6.5

MAD 2806 EEE 650KV (misurato a tensione di ingresso 16 V, temperatura 25°C, livello del mare)

Legenda: I = Corrente, P = Potenza di ingresso, η = Efficienza elettrica, T = Spinta, N = Velocità di rotazione.

650KV • FLUXER PRO 12x4.0 MATT • AMPX 30A (2-6S) • 4S • MAX 54°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza di ingresso [W] Potenza di uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
30 15.88 0.57 9.1 7.2 0.026 2654 143 79.1 15.7
35 15.87 0.82 13.0 10.8 0.034 3039 191 83.1 14.7
40 15.86 1.3 20.6 16.3 0.046 3503 264 82.0 12.8
45 15.85 1.75 27.7 22.3 0.055 3870 323 80.5 11.7
50 15.83 2.19 34.7 27.9 0.064 4159 377 80.4 10.9
55 15.82 2.74 43.3 34.2 0.073 4479 440 79.0 10.2
60 15.79 3.49 55.1 43.9 0.087 4820 513 79.7 9.3
65 15.77 4.31 68.0 53.6 0.099 5173 589 78.8 8.7
70 15.74 5.18 81.5 63.4 0.110 5506 663 77.8 8.1
75 15.71 6.27 98.5 76.2 0.126 5773 736 77.4 7.5
80 15.68 7.34 115.1 87.5 0.138 6052 821 76.0 7.1
85 15.65 8.39 131.3 98.0 0.148 6321 895 74.6 6.8
90 15.61 9.53 148.8 108.1 0.158 6579 961 73.2 6.5
95 15.58 10.8 168.3 121.1 0.170 6803 1030 72.0 6.1
100 15.52 12.64 196.2 137.7 0.186 7070 1104 70.2 5.6

650KV • FLUXER PRO 13x4.4 MATT • AMPX 30A (2-6S) • 4S • MAX 64°C

Acceleratore [%] Voltaggio [V] Corrente [A] Potenza in ingresso [W] Potenza in uscita [W] Momento torcentale [N*m] RPM Spinta [gf] Efficienza [%] Efficienza [gf/W]
30 15.32 0.64 9.8 7.8 0.030 2490 145 79.6 14.8
35 15.31 0.97 14.9 11.9 0.040 2833 213 79.9 14.3
40 15.29 1.46 22.3 17.2 0.051 3228 274 77.1 12.3
45 15.28 2.04 31.2 24.2 0.064 3615 349 77.6 11.2
50 15.26 2.69 41.0 31.7 0.077 3926 415 77.3 10.1
55 15.24 3.21 48.9 38.0 0.086 4218 482 77.7 9.9
60 15.22 3.86 58.7 44.7 0.095 4494 544 76.1 9.3
65 15.2 4.68 71.1 53.4 0.105 4807 612 75.1 8.6
70 15.17 5.68 86.2 64.3 0.121 5077 690 74.6 8.0
75 15.13 6.77 102.4 75.6 0.135 5346 794 73.8 7.7
80 15.1 7.89 119.1 86.4 0.148 5577 878 72.5 7.4
85 15.07 8.97 135.2 95.5 0.156 5845 930 70.6 6.9
90 15.03 10.16 152.7 106.5 0.168 6053 1001 69.7 6.6
95 15 11.42 171.3 117.8 0.181 6217 1052 68.8 6.1
100 14.94 13.38 199.9 132.0 0.196 6432 1163 66.0 5.8

Cosa è incluso

  • Piastra dell'elica *2
  • Adattatore dell'elica *1
  • Anello adattatore 04-6 *1
  • Viti del motore M3*omm *4
  • Viti dell'adattatore dell'elica M3*8mm *4
  • Viti dell'elica M3*8mm *2
  • Adesivo *1

Per controlli di compatibilità (eliche, ESC, batteria) e assistenza per la configurazione, contattare support@rcdrone.top or visitare https://rcdrone.top/ .

Applicazioni

  • Fotografia aerea professionale e rilievo
  • Mappatura e esplorazione a lungo raggio
  • Quadricotteri per addestramento

Dettagli

MAD 2806 EEE Drone Motor 400KV/650KV

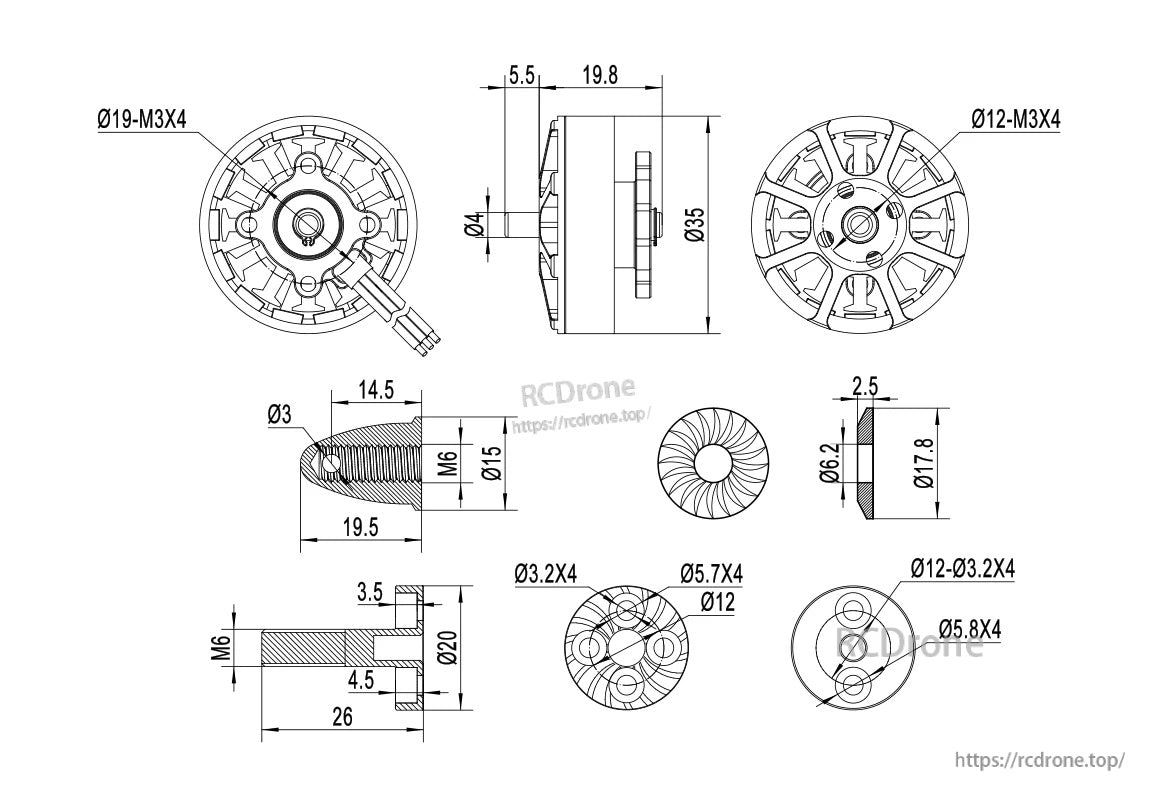

Dimensioni dettagliate del motore e schemi di montaggio M3 aiutano a verificare l'adattamento con il tuo telaio, adattatore dell'elica e supporto del motore.

MAD 2806 EEE Drone Motor 400KV/650KV

Le specifiche del motore MAD 2806 EEE V1.0 elencano un avvolgimento da 400KV, un peso di 44g e compatibilità 6S insieme a curve di prestazione e tabelle di test.

MAD 2806 EEE Drone Motor 400KV/650KV

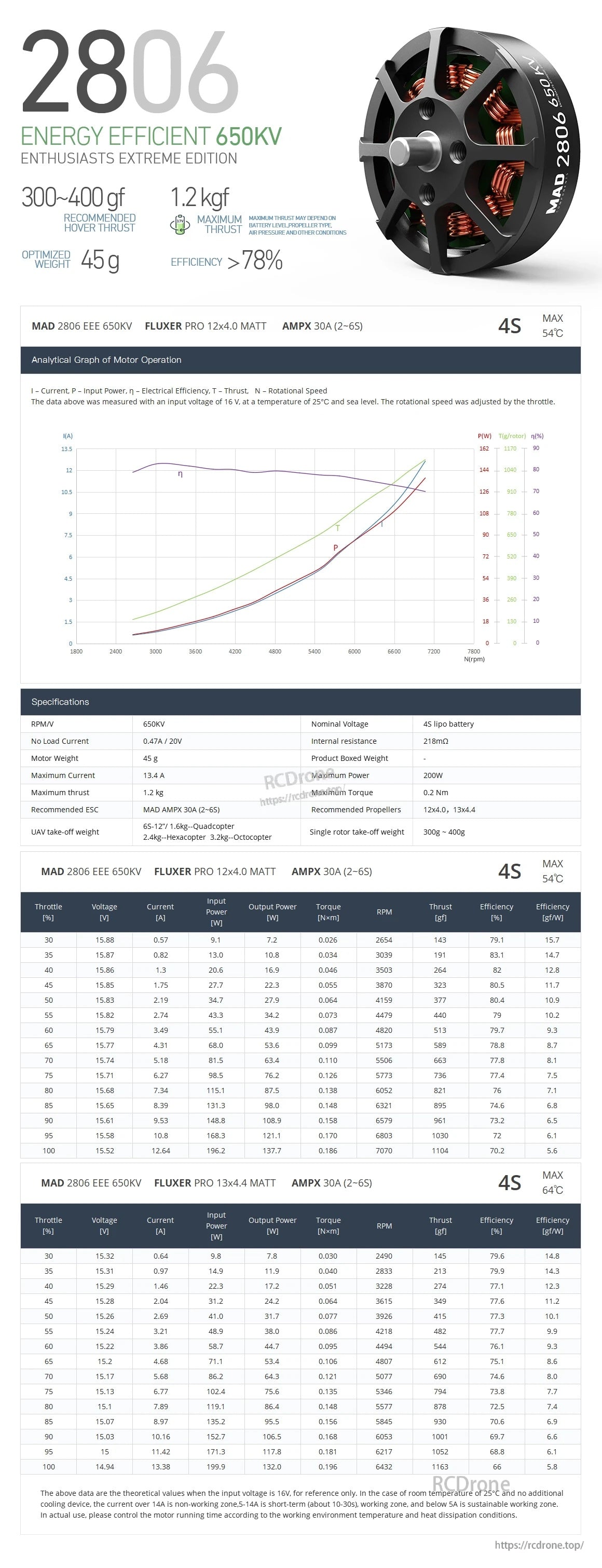

Il motore MAD 2806 EEE V1.0 650KV viene fornito con un grafico delle prestazioni dettagliato e tabelle delle specifiche per aiutare a abbinare le eliche e la configurazione di potenza.
