Elica T-Motor VZ30x12 30" per VTOL, composito in fibra di carbonio PMI + nucleo in schiuma, montaggio a flangia Ø10/Ø20

Panoramica

Il T-Motor VZ30x12 è un'elica VTOL da 30 pollici progettata per UAV a ala fissa con decollo e atterraggio verticale (VTOL) che operano in modalità multicottero. La serie VZ si concentra su alta resistenza, alta rigidità e design leggero per supportare i requisiti di spinta VTOL mantenendo caratteristiche di bassa resistenza al trascinamento durante la crociera.

Caratteristiche principali

• Alta resistenza: resiste a carichi centrifughi ad alta RPM e a carichi alternati indotti dalla manovra per ridurre il rischio di guasti strutturali.
• Alta rigidità: supporta il gioco della punta dell'elica in configurazioni compatte, sopprime la deformazione aeroelastica e aiuta a prevenire il flutter.
• Design leggero: riduce il momento d'inerzia per una rapida risposta alla spinta e un miglioramento della larghezza di banda del controllo dell'assetto.
• Considerazioni aerodinamiche a doppia fase: decollo/atterraggio VTOL per alta spinta; la fase di crociera enfatizza la minimizzazione della resistenza al profilo quando l'elica smette di ruotare.
• Focus sulla stabilità della transizione: affronta l'interferenza complessa del campo di flusso ad alto angolo di attacco, bassa velocità e condizioni di flusso d'aria instabile (inclusi flussi d'aria asimmetrici e variazioni di forza periodiche che possono indurre flutter e fluttuazioni di spinta).

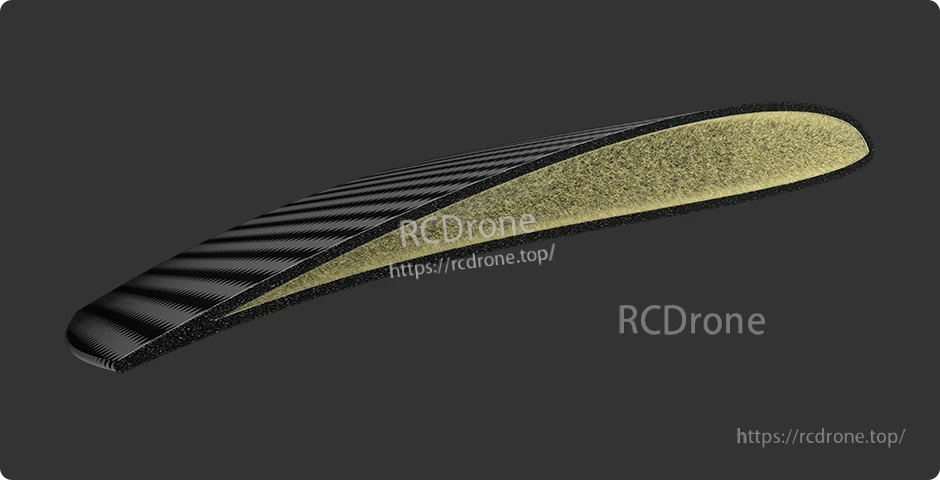

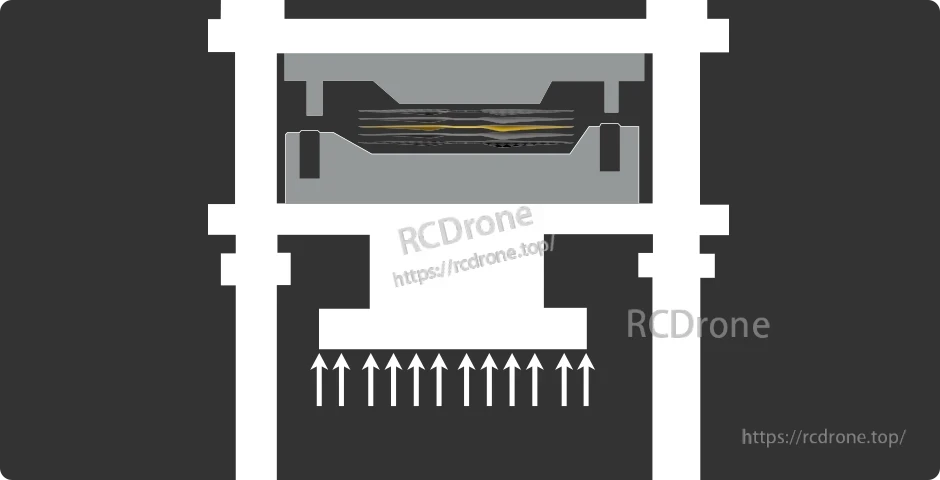

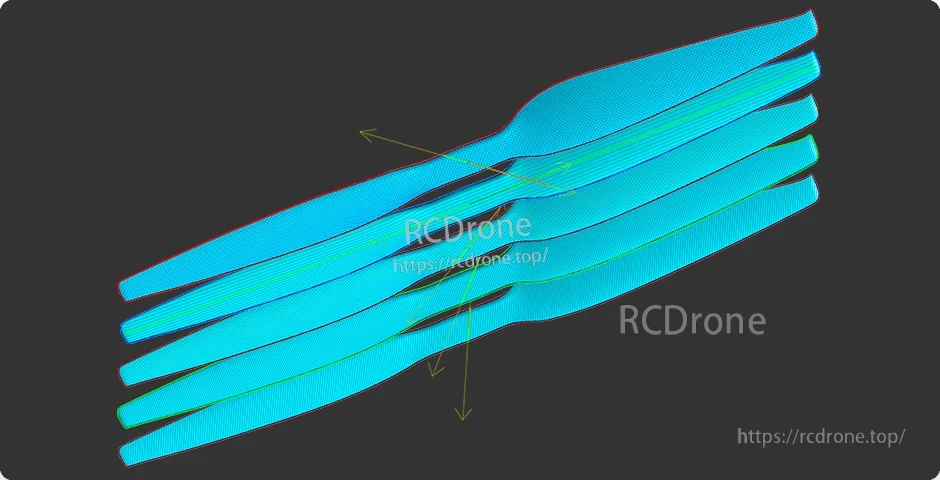

• Struttura composita & produzione: design di impilamento resistente alla flessione & torsione; stampaggio a compressione prepreg per formazione integrata (porosità del prodotto inferiore all'1%); nucleo in schiuma PMI per controllo della rigidità e del peso.
• Affermare il miglioramento delle prestazioni (test comparativi): 30% di resistenza alla flessione e 20% di rigidità torsionale (derivato da test comparativi tra eliche della serie VZ e eliche della serie G).
• Ottimizzazione della radice della lama: spessore ottimizzato per ridondanza strutturale e carichi ridotti sui bulloni di collegamento.
• Servizio di eliche VTOL personalizzate: 10 a 100 pollici; supporta l'abbinamento con varie specifiche di passo e motori (design aerodinamico/strutturale, produzione di stampi, stampaggio composito, test & validazione).

Specifiche

Note di disegno tecnico

• Vista parziale: Scala 2:1
• Indicazioni del modello di fori: Ø20, Ø10, 4-Ø3
• Dimensioni del disegno mostrate: 767.1; 63.4; 26.7; 9.5

Per supporto ordini, controlli di compatibilità o problemi di imballaggio, contattare support@rcdrone.top or visita https://rcdrone.top/.

Cosa è incluso

• CCW *1
• CW *1

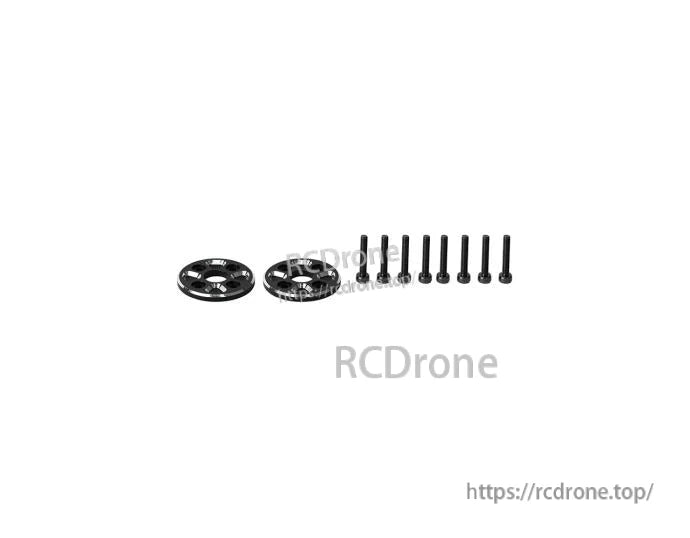

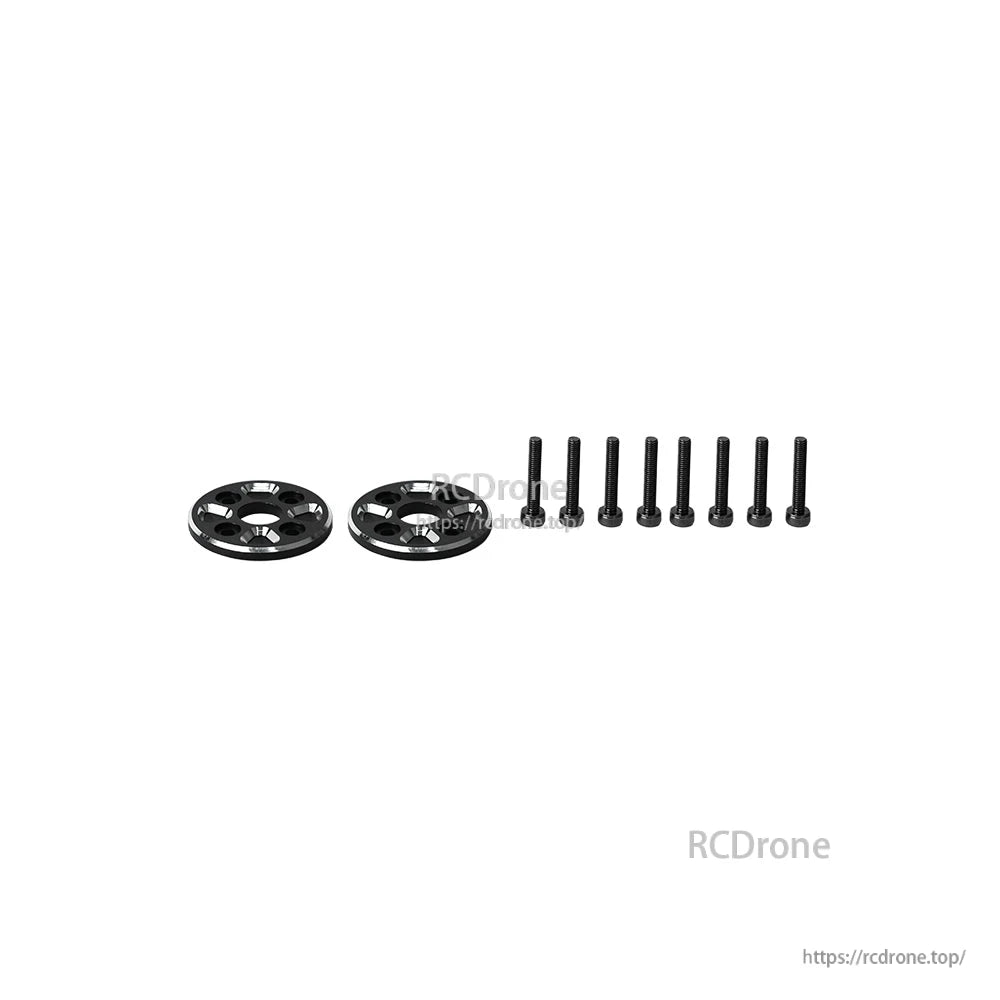

• Piastra di copertura dell'elica (Φ32*3mm) *2
• Viti a testa esagonale (M3*18mm) *8

Applicazioni

• UAV a ala fissa VTOL (modalità multicottero)

Note

• I diagrammi e le rappresentazioni visive sono solo a scopo di riferimento; il prodotto reale prevale.
• I dati sul miglioramento della resistenza alla flessione e della rigidità torsionale provengono da test comparativi tra le eliche della serie VZ e quelle della serie G.

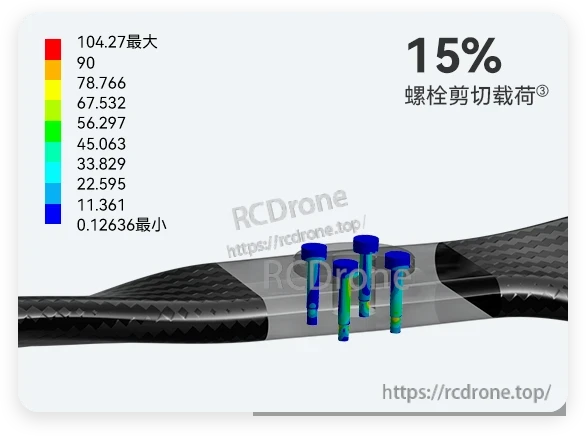

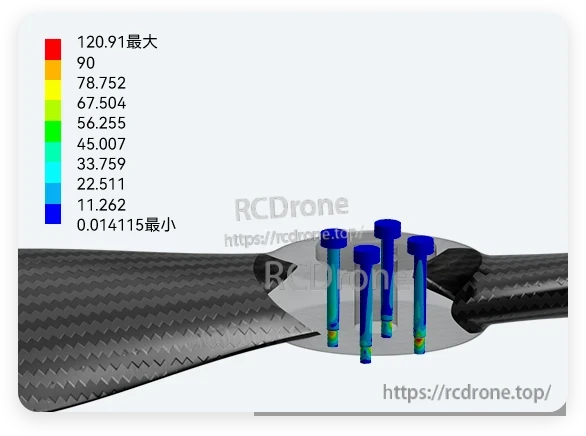

• I dati riguardanti la riduzione del carico di taglio dei bulloni sono tratti da confronti di simulazione tra i bulloni di installazione per le eliche della serie VZ e quelli per le eliche della serie V.
• I dati di test sono stati ottenuti in condizioni di laboratorio specifiche; i parametri effettivi possono variare in base all'ambiente, alla piattaforma, al software e ad altri fattori.

Dettagli

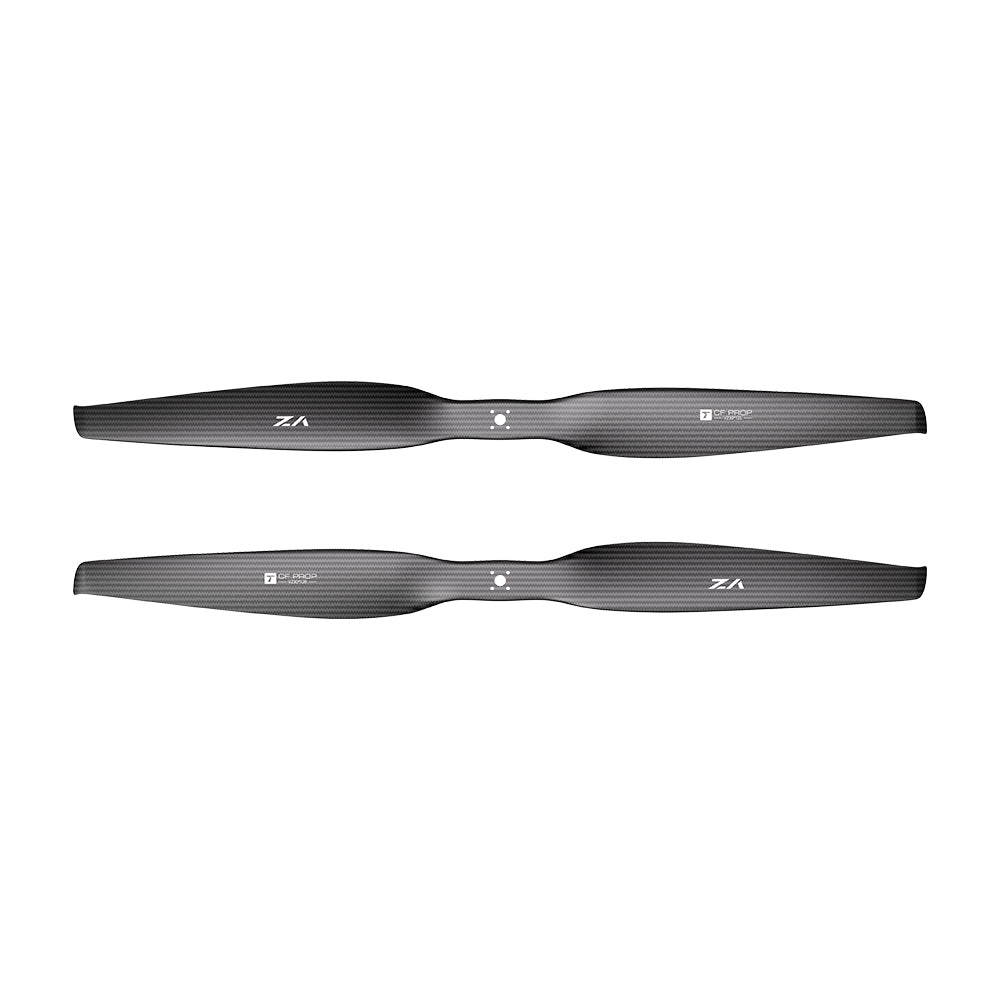

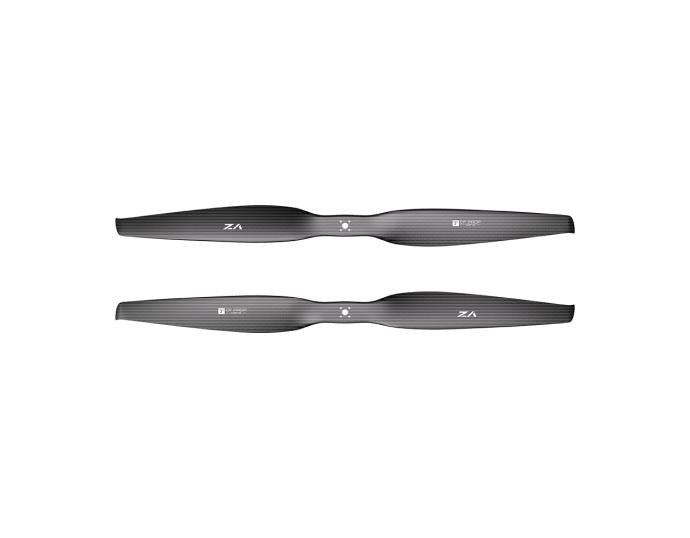

Il propulsore VTOL T-Motor VZ30x12 da 30 pollici presenta un design delle pale in fibra di carbonio con un profilo aerodinamico elegante.

Il propulsore VTOL T-Motor VZ30x12 presenta un design delle pale in fibra di carbonio lungo e aerodinamico per grandi configurazioni multirotore e VTOL.

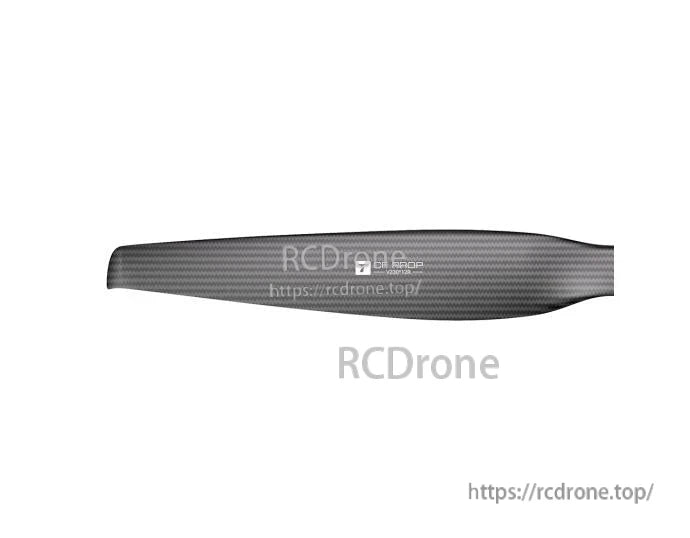

Il propulsore VTOL T-Motor VZ30x12 da 30 pollici presenta un profilo a pala larga progettato per un flusso d'aria stabile e una spinta efficiente.

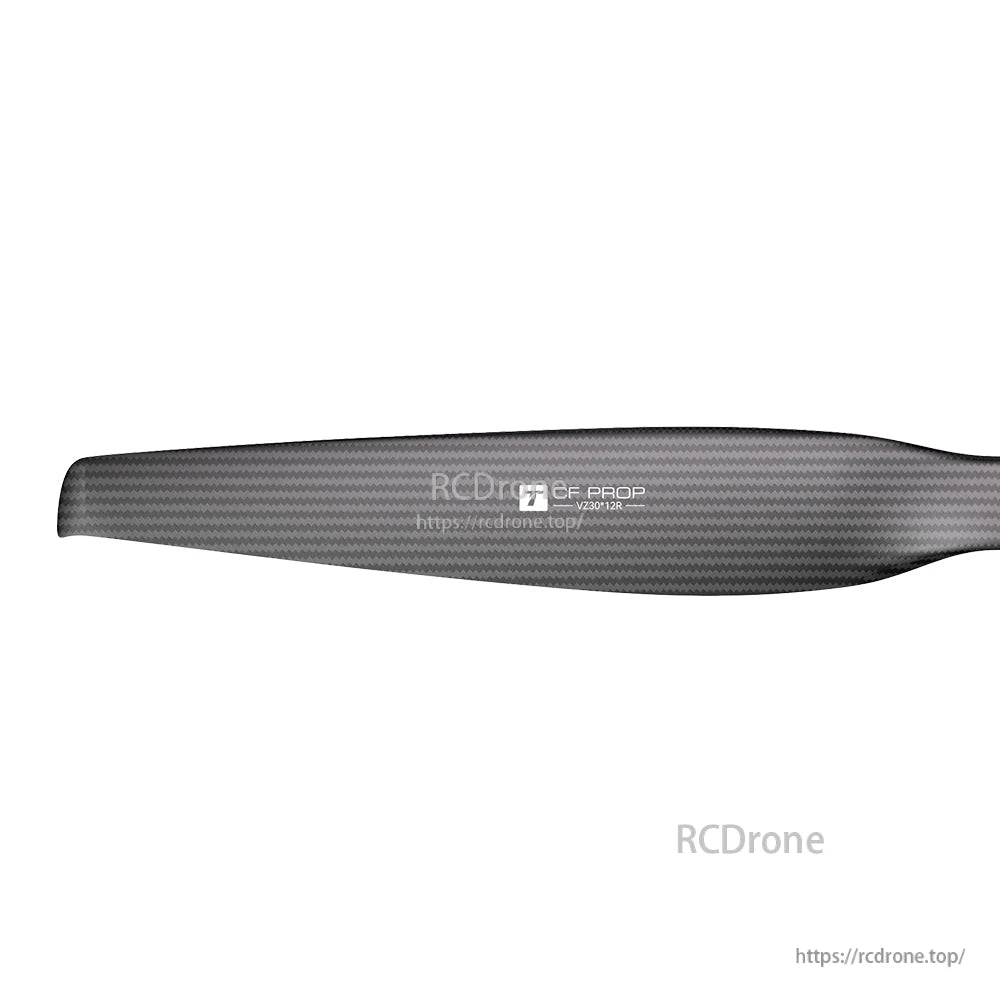

Il propulsore VTOL T-Motor VZ30x12 da 30 pollici utilizza una struttura a pale composite stratificate formata in un profilo stampato.

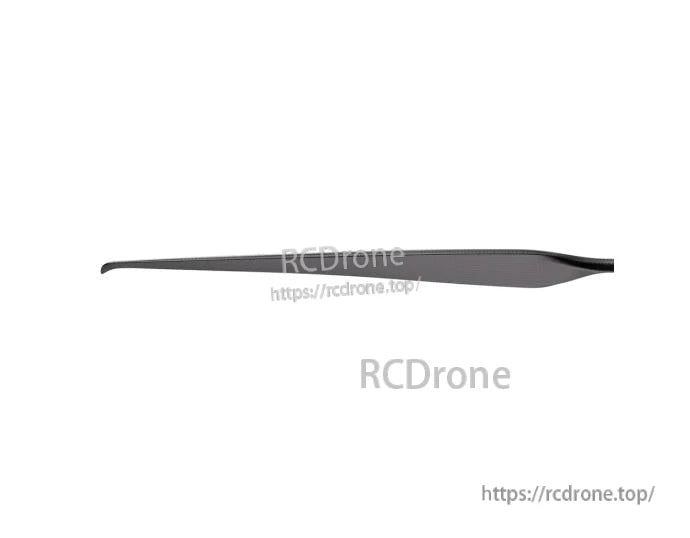

Il propulsore T-Motor VZ30x12 utilizza un profilo a pala elegante e affusolato adatto per grandi costruzioni VTOL.

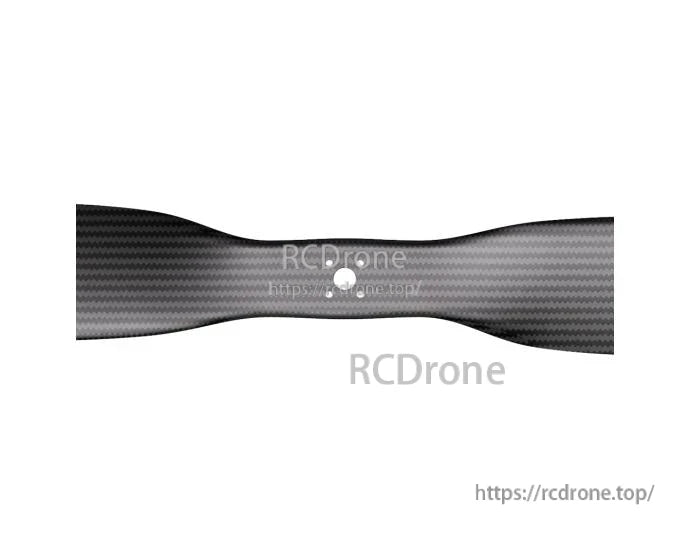

Il propulsore VTOL VZ30x12 presenta un layout delle pale in fibra di carbonio con una connessione a mozzo multi-bullone per un montaggio sicuro.

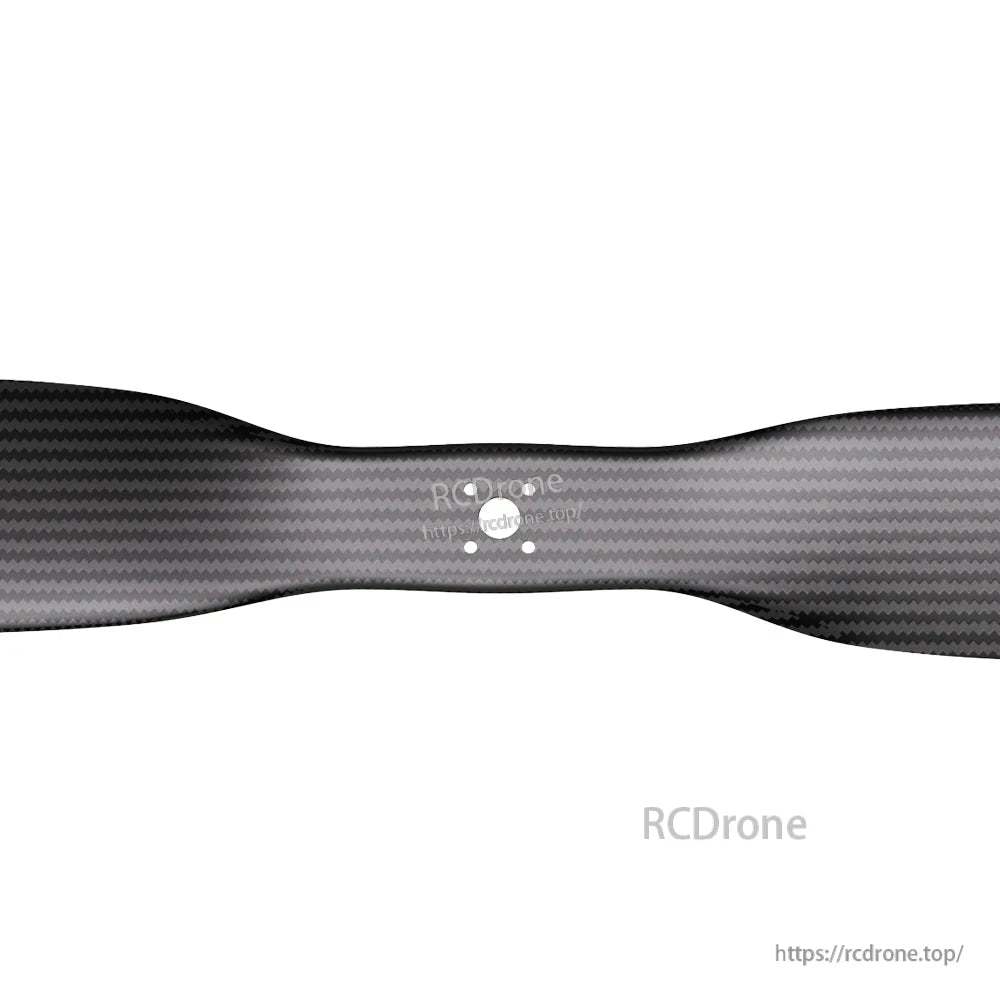

Il mozzo dell'elica VZ30x12 utilizza un modello di montaggio a più bulloni progettato per un attacco sicuro nelle costruzioni VTOL.

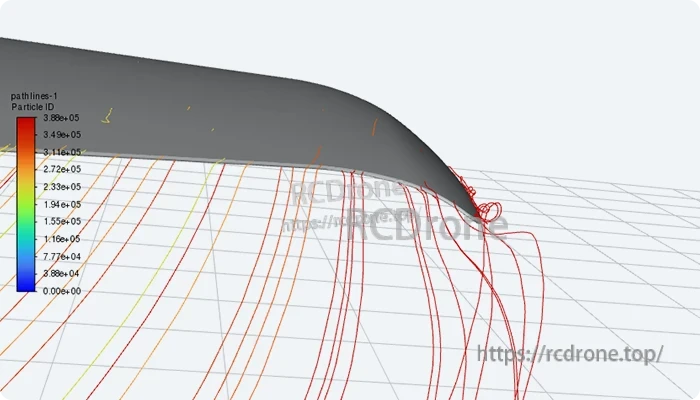

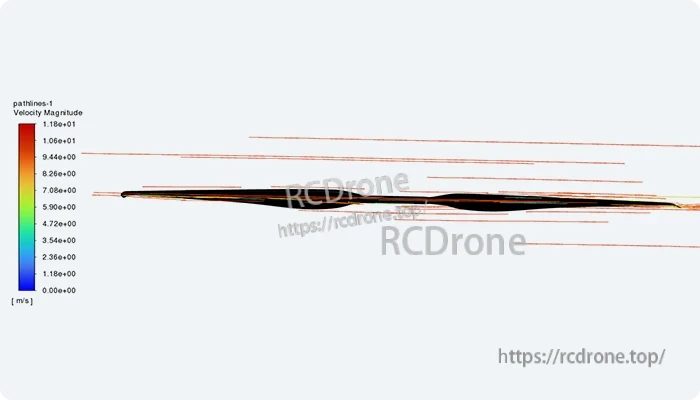

Il profilo dell'elica VTOL T-Motor VZ30x12 è mostrato con le linee di flusso dell'aria da una simulazione di velocità per visualizzare il flusso lungo le pale.

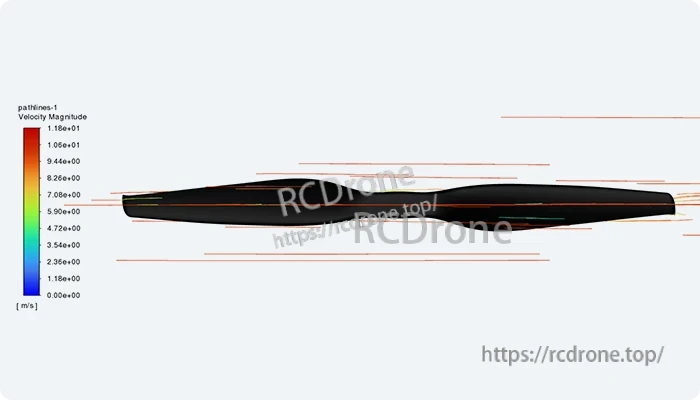

Una simulazione del flusso d'aria con magnitudo di velocità attorno alla pala dell'elica aiuta a visualizzare come l'aria si muove lungo il profilo durante il funzionamento.

Il profilo aerodinamico dell'elica VZ30x12 è supportato dall'analisi delle linee di flusso dell'aria attorno alla sezione della pala.

L'elica VTOL VZ30x12 da 30 pollici utilizza un modello di mozzo con centro Ø20/Ø10 e quattro fori di montaggio Ø3 per la pianificazione dell'installazione.

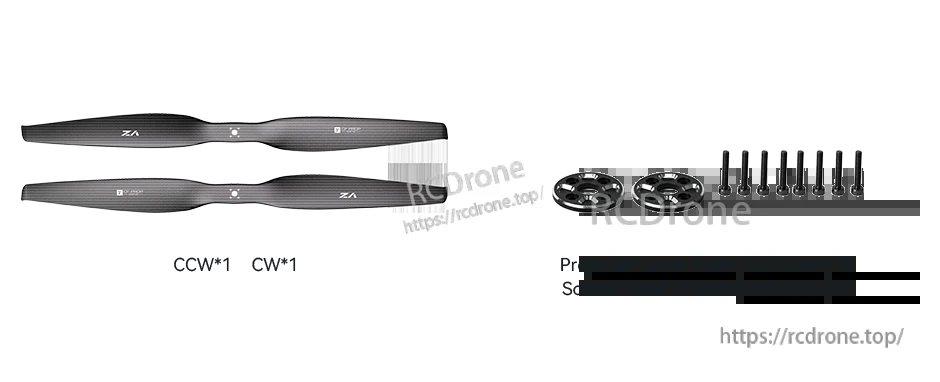

Il set di eliche VTOL VZ30x12 da 30 pollici include pale CW e CCW più due piastre di copertura 32×3 mm e otto viti a testa esagonale M3×18 mm.
