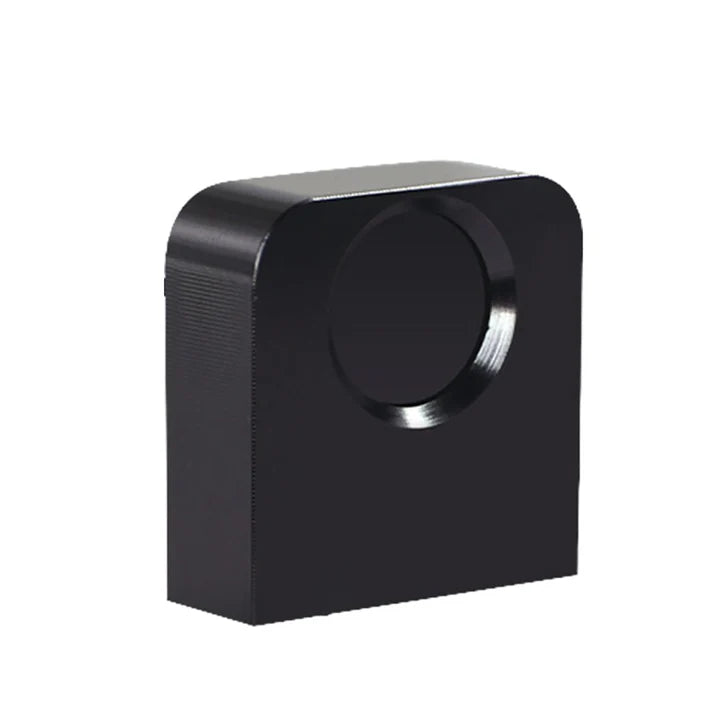

Sensore di distanza laser WitMotion WT53D 4 m, UART-TTL 3,3–5 V, Modbus/ASCII, 0,1–100 Hz, ±20 mm, 21,5×21×8 mm

Panoramica

Modulo laser di misurazione a tempo di volo compatto progettato per misurazioni di distanza incorporate da 40 mm a 4000 mm. Il WT53D fornisce la distanza in tempo reale tramite UART-TTL (3.3–5 V) e supporta sia i protocolli Serial ASCII che Modbus register. Un involucro in alluminio con un foglio di copertura ottica e schermatura EMI interna migliora la stabilità rispetto alle schede nude; i fori di montaggio rendono l'installazione facile. Gli usi tipici includono porte di screening della temperatura/conta delle persone, robotica, rilevamento di livello e presenza.

• Intervallo di misurazione: 4–400 cm (40 mm–4000 mm)

• Precisione: ±20 mm

• Frequenza di aggiornamento: 0.1–100 Hz (predefinito 100 Hz)

• Interfaccia: UART-TTL; Baud 2400–921600 (predefinito 115200)

• Alimentazione: 3.3–5.0 V, corrente < 33 mA

• Temperatura di funzionamento: -20 ~ 70 °C

• Dimensioni/Peso: 21.5×21×8 mm, 8 g

• Connettore: PH-1.0 mm 6-pin femmina, 2×M3 fori di montaggio

• Protezioni meccaniche: copertura frontale ottica, schermatura interna, guscio sismico

Interfaccia / Pinout

1. VCC (3.3–5.0 V)

2. RXD – modulo ricezione (TTL), collegare a MCU TXD

3. TXD – modulo trasmissione (TTL), collegare a MCU RXD

4. SCL – orologio I²C (quando in modalità I²C)

5. SDA – dati I²C (quando in modalità I²C)

6. GND – terra

Prestazioni & Modalità

Precisione di misurazione (tempo di integrazione 33 ms / 66 ms):

• Interno, bianco 88% di riflettività @ 120 cm: 4 % / 3 %

• Interno, grigio 17% @ 70 cm: 7 % / 6 %

• Esterno, bianco @ 60 cm: 7 % / 6 %

• Esterno, grigio @ 40 cm: 12 % / 9 %

Opzioni di modalità

• Predefinito: 30 ms; ~1.2 m tipico, precisione standard

• Alta precisione: 200 ms; ~1.2 m, ≤ ±3 %

• Lunga distanza: 33 ms; ~2 m in condizioni buie (senza IR)

• Alta velocità: 20 ms; ~1.2 m, ±5 % priorità sulla velocità

Protocolli di dati

Seriale ASCII (modalità normale) – esempio di frame:

Significati dello stato:
255 Nessun aggiornamento | 0 Intervallo valido | 1 Errore Sigma (errore) | 2 Errore di segnale | 3 Errore di intervallo minimo (sotto il minimo) | 4 Errore di fase (fuori intervallo) | 5 Errore hardware.

Modalità Modbus (registri di lettura/scrittura standard, ID predefinito 0x50, modificabile nello strumento PC).
Esempio – leggere distanza:
Invia: 50 03 00 34 00 01 C8 45
Restituisci: 50 03 02 1F FE CC 38

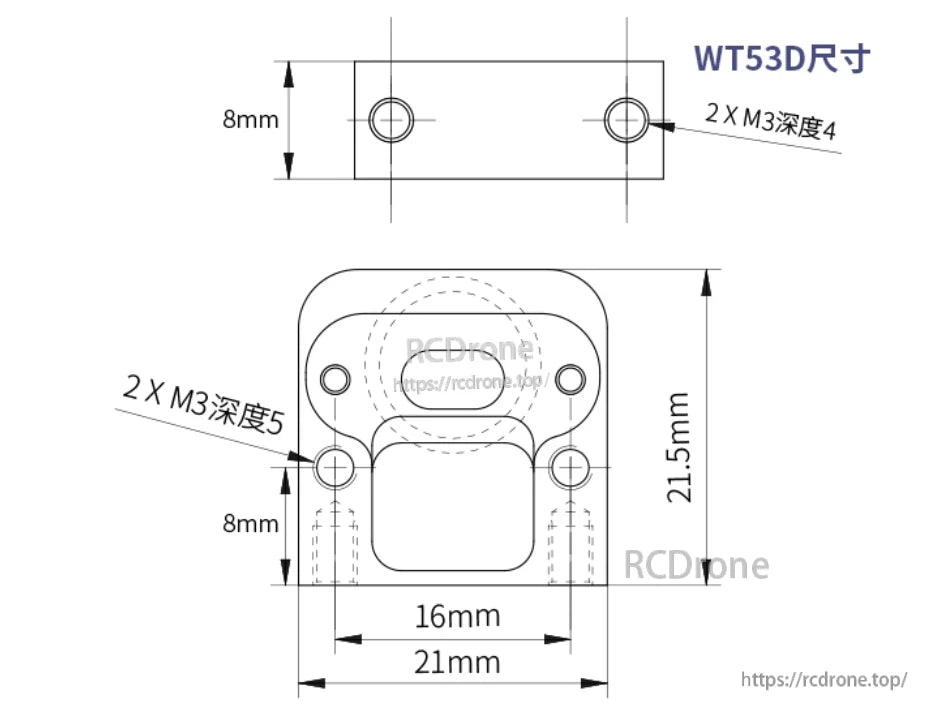

Meccanico

• Dimensioni complessive: 21.5 mm(H) × 21 mm(L) × 8 mm(P)

• Montaggio: 2× bossoli per vite M3 (profondità secondo disegno); distanza dei fori mostrata nel diagramma (distanza superiore ~16 mm, larghezza 21 mm)

• Connettore: PH-1.0 mm-6P, “plug-and-play”

Vantaggi vs. moduli nudi

• Visualizzazione della distanza in tempo reale nel software PC (nessun lavoro con protocollo personalizzato)

• Finestra ottica resiste all'interferenza della luce ambientale

• Interno schermato riduce il rumore elettromagnetico

• Robusta scocca in alluminio, facile da installare

Applicazioni tipiche

Gates di temperatura/sicurezza, rilevamento del personale, misurazione degli ostacoli per robot, navette logistiche, rilevamento di livello/posizione, contatori per porte, chioschi intelligenti.

Cosa è incluso

• 1× Sensore di distanza laser WitMotion WT53D (modulo).
  Accessori/cavi sono opzionali a seconda dell'elenco.

Download &e Supporto

Il software per PC, il driver seriale, il manuale utente e il codice di esempio sono disponibili; la produzione è supportata da test di invecchiamento ad alta/bassa temperatura, spray salino, trasporto simulato e ispezione ai raggi X.

Dettagli

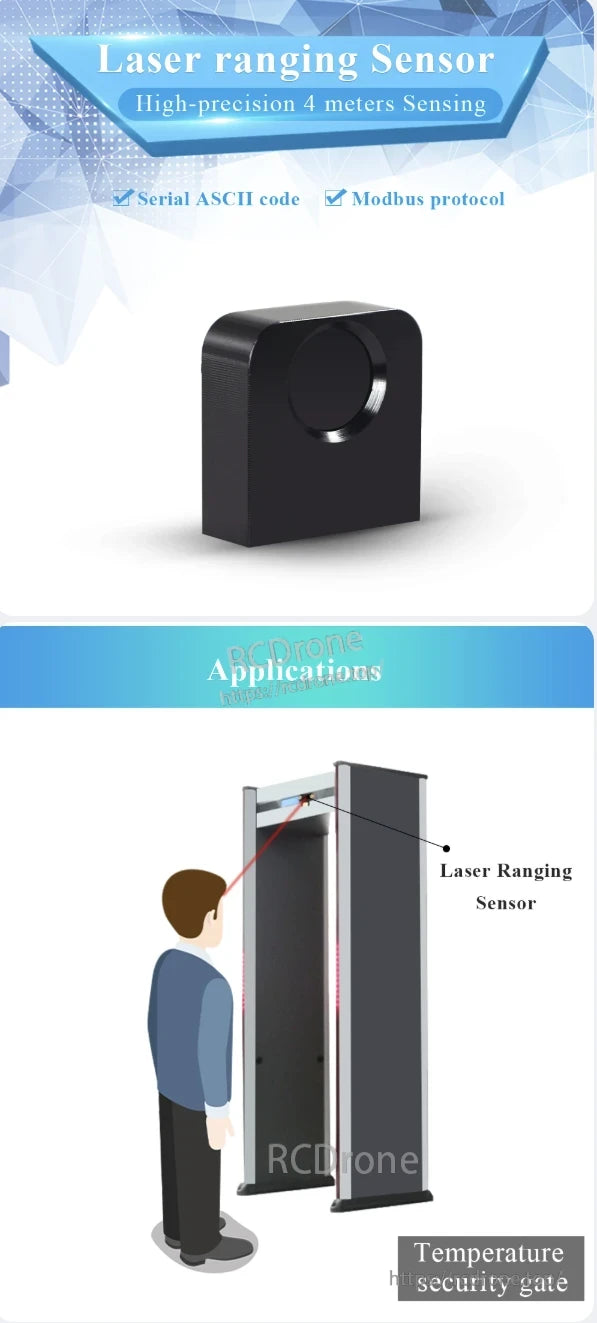

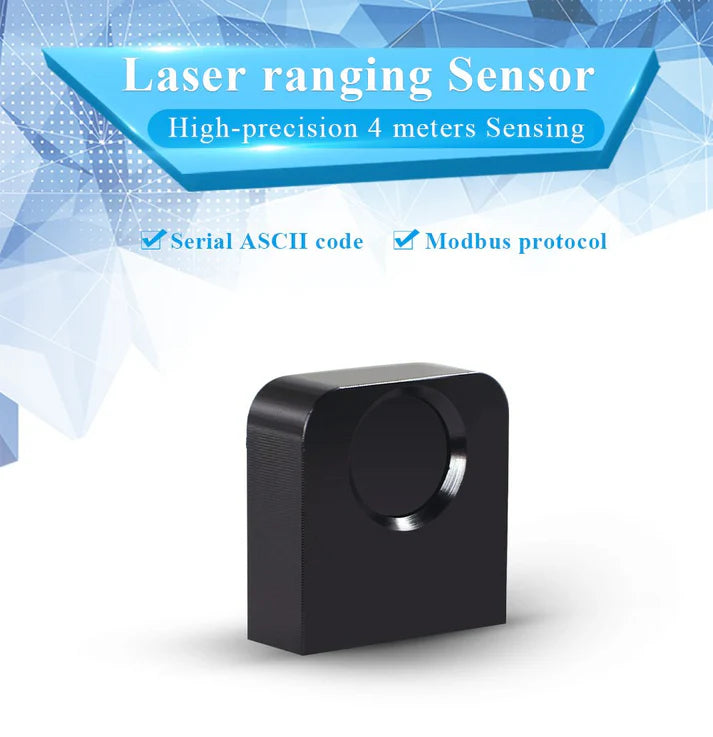

Sensore di distanza laser, precisione 4m, ASCII, Modbus, applicazione per cancelli di sicurezza

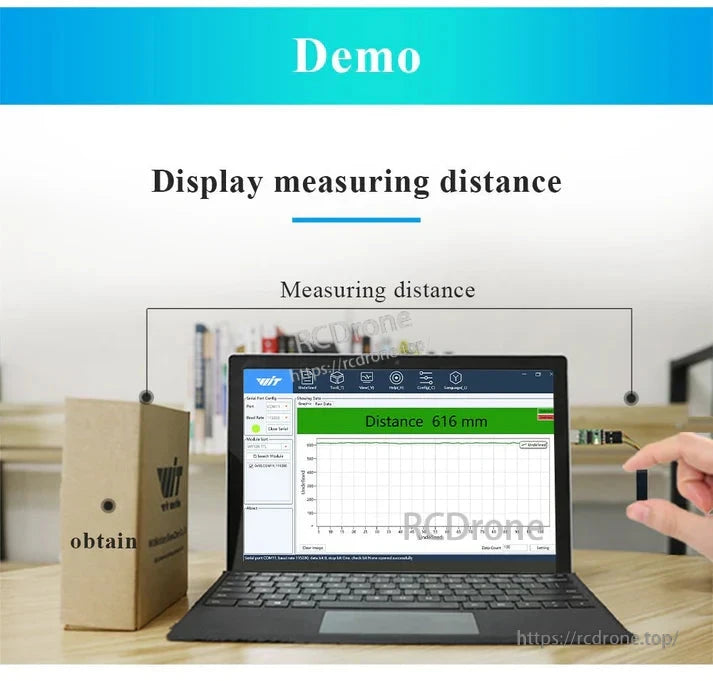

Il sensore di distanza laser WitMotion WT53D misura fino a 4 metri, visualizza la distanza in tempo reale su un laptop, fornisce dati ASCII tramite USB-TTL o porta seriale MCU. Mostra una lettura di 616 mm con visualizzazione grafica.

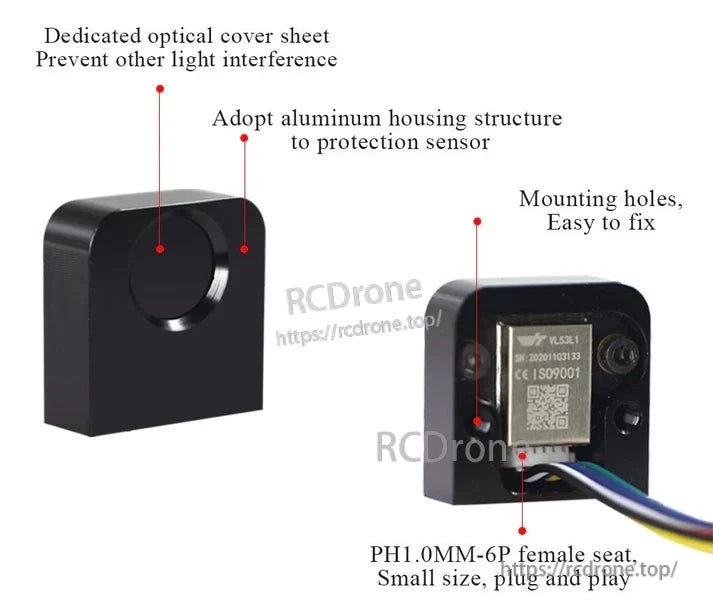

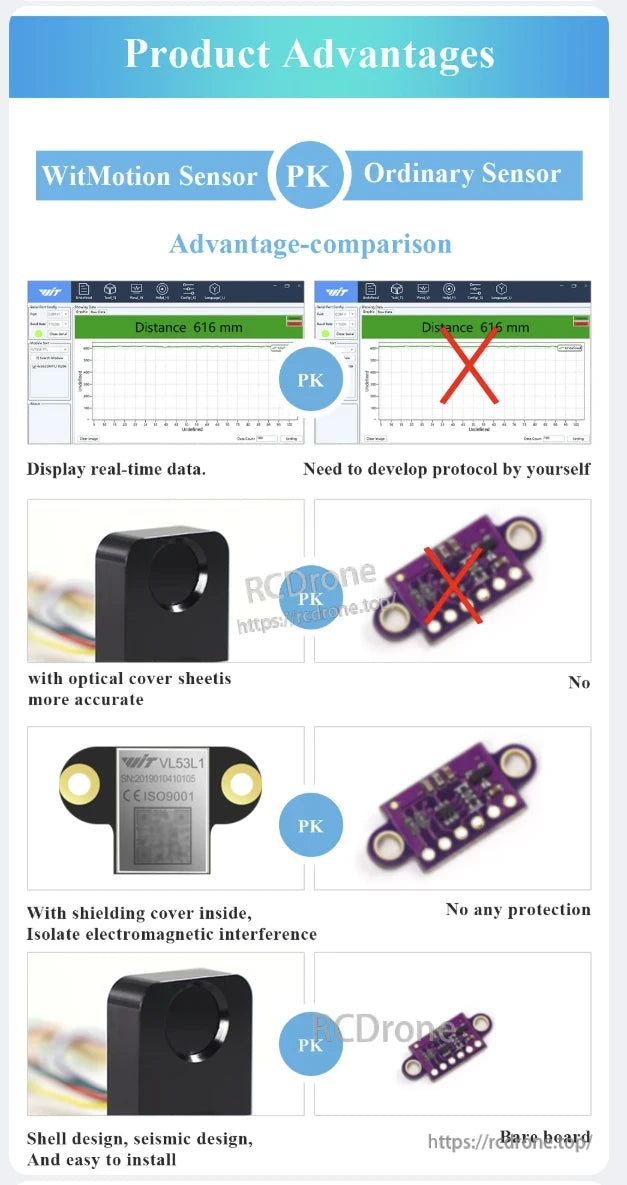

Il sensore WitMotion fornisce dati in tempo reale, copertura ottica, schermatura interna e design durevole, garantendo prestazioni migliori rispetto ai sensori standard.

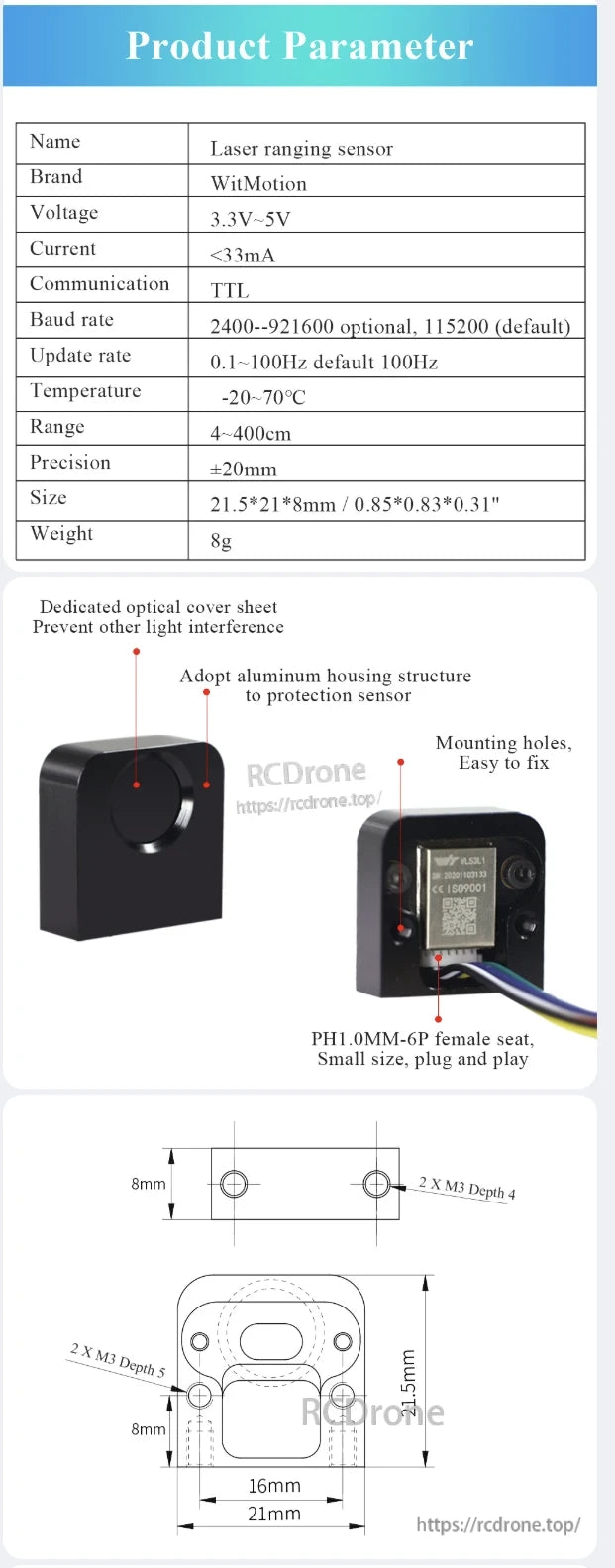

Sensore laser WitMotion WT53D, 3.3V-5V, <33mA, comunicazione TTL, intervallo 4-400cm, precisione ±20mm, peso 8g, alloggiamento in alluminio, connettore PH1.0MM-6P, fori di montaggio, copertura ottica per prevenire interferenze luminose.

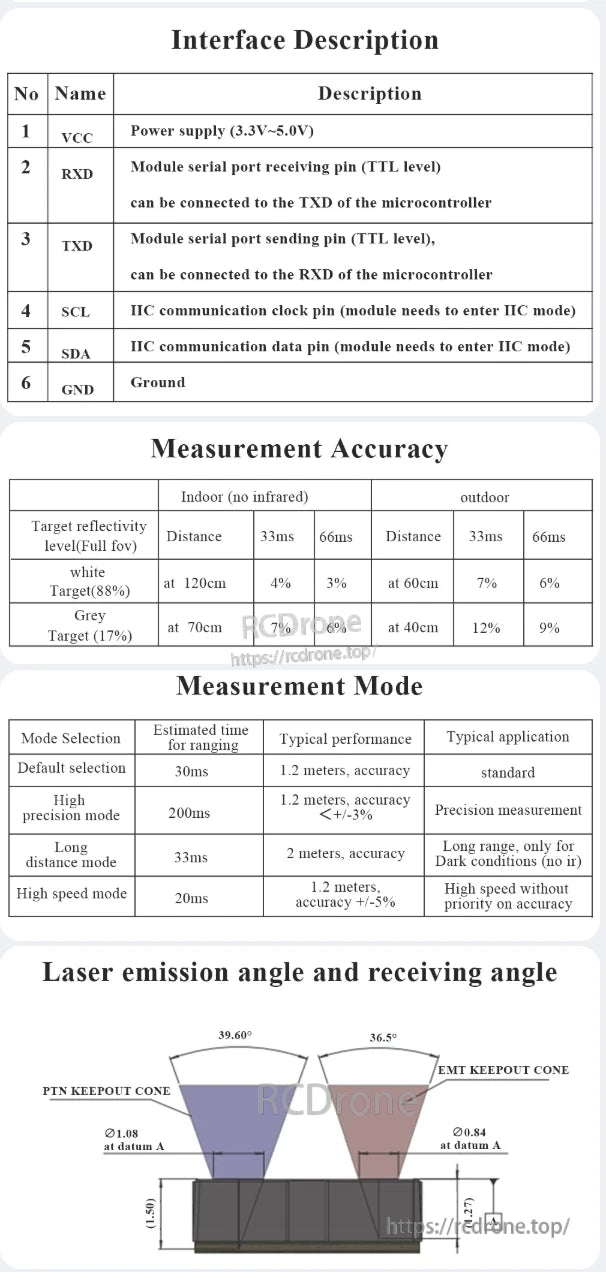

Il sensore laser WitMotion WT53D funziona a 3.3V-5.0V, offre interfacce seriali TTL e I2C. L'accuratezza dipende dalla modalità e dall'ambiente. Include modalità ad alta precisione, lungo raggio e alta velocità con angoli e dimensioni specifiche.

Le informazioni di supporto includono Manuale, Driver Seriali, Software per PC e Programma di Esempio. Le caratteristiche di Garanzia di Qualità comprendono Test di Invecchiamento ad Alta Temperatura, Test a Ultra-bassa Temperatura, Test di Affidabilità a Lungo Termine, Test di Spruzzo Salino, Trasporto Simulato e Test di Invecchiamento. Le attrezzature di fabbrica includono Stampante per Pasta di Saldatura Automatica, Macchina SMT, Saldatura a Rifusione, Macchina di Rilevamento Fully-auto, Ispezione Manuale e Campionamento a Raggi X. Questi garantiscono l'affidabilità del prodotto e la produzione di precisione.I'm sorry, but it seems that there is no text provided for translation. Please provide the sentences you would like to have translated into Italian.
