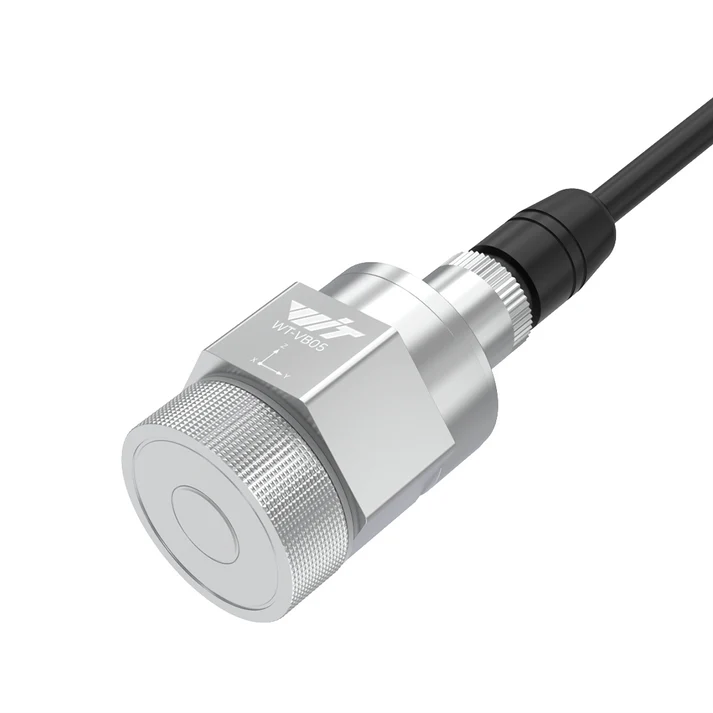

WitMotion WTVB05-485 Sensore di Vibrazione Triassiale & Temperatura, RS485/CAN, 1–100 Hz, ±16 g, IP67, 5–36 V (Industriale)

Panoramica

WTVB05-485 è un sensore di vibrazione e temperatura triassiale di grado industriale per il monitoraggio delle condizioni online di attrezzature rotanti (motori, pompe, ventilatori, compressori, riduttori, cuscinetti, ecc.). Integra un modulo MEMS ad alte prestazioni con filtraggio digitale, fornisce dati in tempo reale su velocità/accelerazione/spostamento/frequenza e temperatura, e supporta analisi di allerta precoce nel software WitMotion per PC/mobile. L'involucro metallico IP67, il processo di incapsulamento e l'ampia alimentazione da 5 a 36 V consentono un'implementazione affidabile in ambienti difficili. L'interfaccia duale RS485/CAN consente il collegamento in cascata di fino a 32 dispositivi.

Caratteristiche principali

• Rilevamento triassiale (X/Y/Z) per un monitoraggio completo delle vibrazioni/impatto

• Elementi di output: velocità, accelerazione, spostamento, frequenza, temperatura, tempo del chip

• Ampia gamma: velocità 0–30 000 mm/s; accelerazione ±16 g; spostamento 0–30 000 µm; frequenza 1–100 Hz

• Precisione: ±4% F.S.; resistenza agli urti: 20 000 g

• Comunicazione: RS485/CAN, baud rate regolabile 4 800–230 400 bps; supporta fino a 32 dispositivi in cascata

• Alimentazione/Costruzione: ingresso 5–36 V, tipico 23.7 mA; corpo metallico sigillato IP67 con esterno in acciaio inossidabile 304; incapsulamento interno per resistenza all'olio/acqua

• Montaggio: filettato (M8/M5) o base magnetica opzionale; design compatto ~50% più piccolo rispetto ai sensori tradizionali di temperatura-vibrazione

• Strumenti software: curve in tempo reale (velocità/accelerazione/spostamento/frequenza/temperatura), analisi delle forme d'onda & analisi della frequenza, analisi della traiettoria di spostamento (dispersione), allarmi

Specifiche

Dimensioni &e montaggio

Involucro metallico compatto (lunghezza 35 mm; esagono 29.4 mm). Supporta montaggio filettato (M8/M5) o base magnetica per installazione/rimozione rapida.

Cablaggio (RS485)

Rosso: VCC 5–36 V Giallo: A Verde: B Nero: GND.

Software &e integrazione

Funziona con il software host WitMotion (PC/mobile) e programmi di esempio (C++, Python, Delta PLC, STM32). Fornisce grafici dinamici in tempo reale, analisi di forma d'onda/frequenza e funzioni di allerta.

Applicazioni tipiche

Motori, generatori, riduttori, cuscinetti, pompe per vuoto/acqua, ventilatori, motori, compressori d'aria; industrie tra cui estrazione di carbone, chimica, metallurgia, produzione di energia, officine e laboratori.

Contenuto della confezione

• Sensore WTVB05

• Adattatore USB seriale/RS485 (porta seriale)

• Scatola di imballaggio

Dettagli

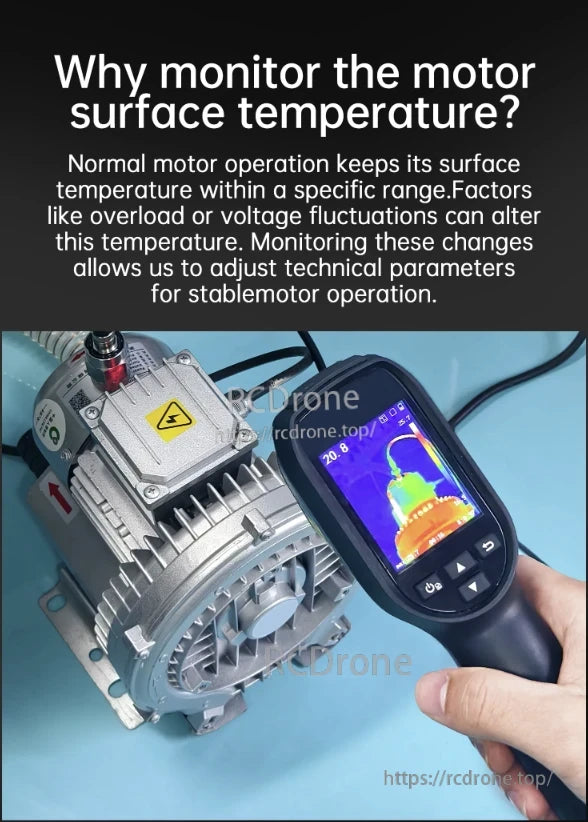

Monitora la temperatura del motore per garantire un funzionamento stabile durante le fluttuazioni di carico e tensione.

Il monitoraggio delle vibrazioni del motore è fondamentale per prevenire danni all'isolamento, usura dei cuscinetti, inefficienza della lubrificazione, ingresso di polvere/umidità, crepe nei tubi, usura delle spazzole di carbonio, allentamento dei bulloni e riduzione della precisione di lavorazione.

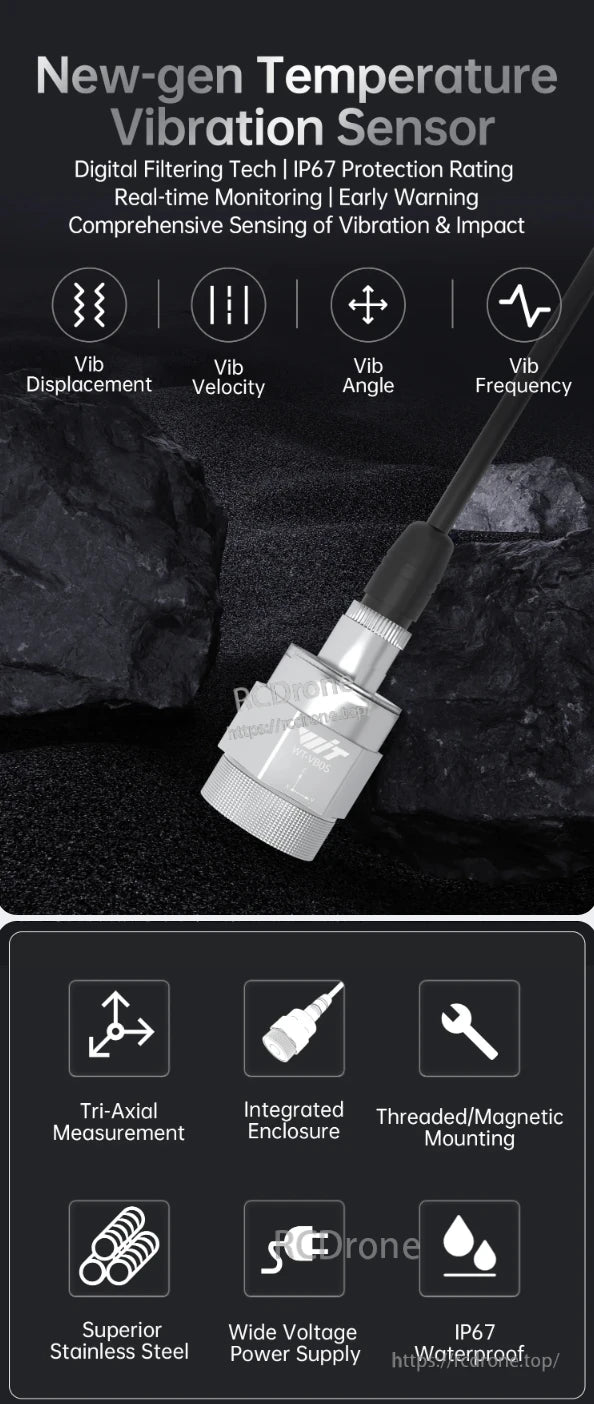

Nuova generazione di sensori di vibrazione con filtraggio digitale, grado di protezione IP67, monitoraggio in tempo reale e avviso anticipato. Misura spostamento, velocità, angolo, frequenza. Caratteristiche di rilevamento triassiale, involucro integrato, montaggio magnetico/filettato, corpo in acciaio inossidabile, ampia alimentazione di tensione e design impermeabile.

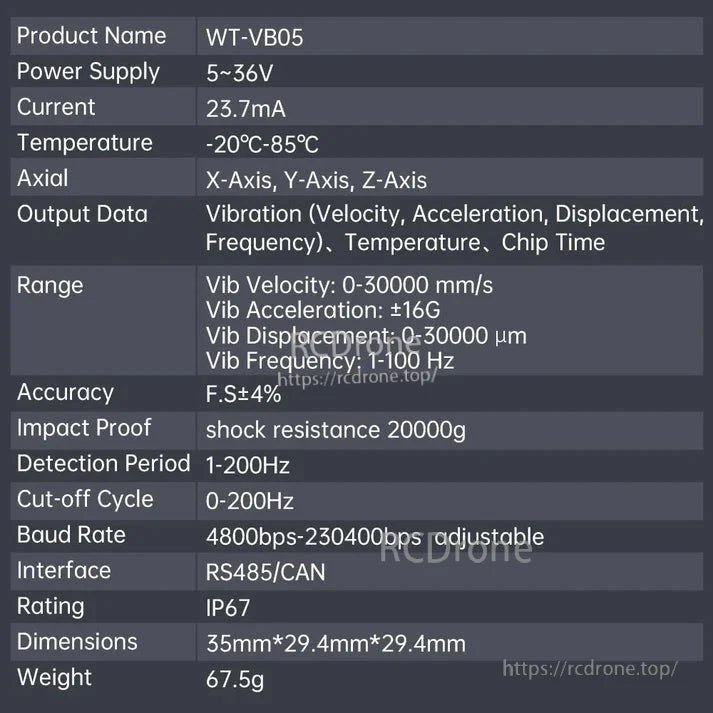

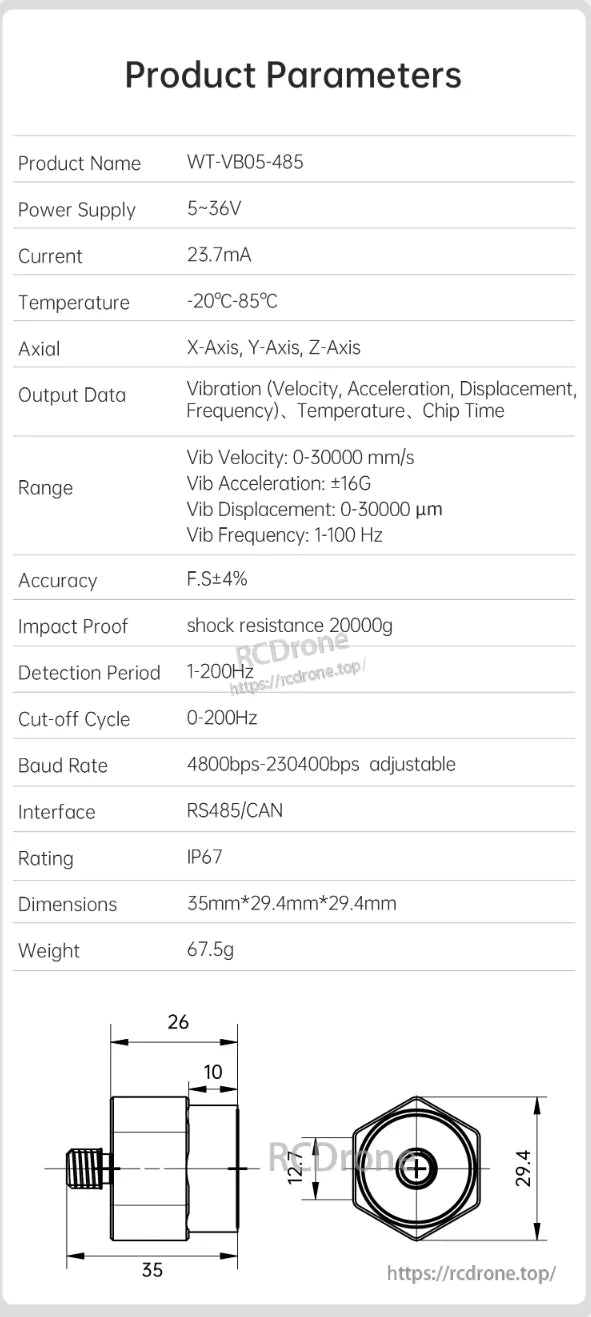

Il sensore WitMotion WT-VB05-485 funziona con 5–36V, consuma 23.7mA, opera da -20°C a 85°C. Rileva vibrazioni, temperatura, tempo del chip con un'accuratezza di ±4%. Grado di protezione IP67, compatto 35×29.4×29.4mm, 67.5g.

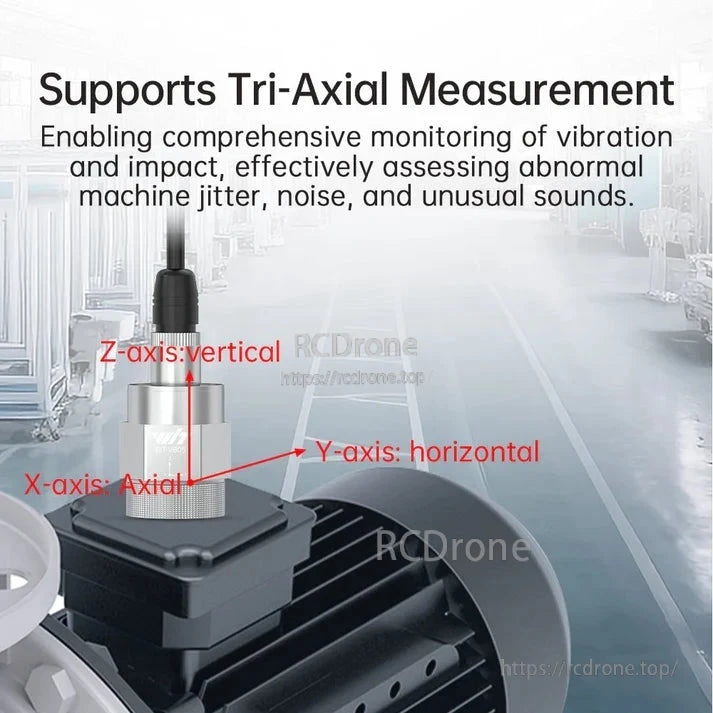

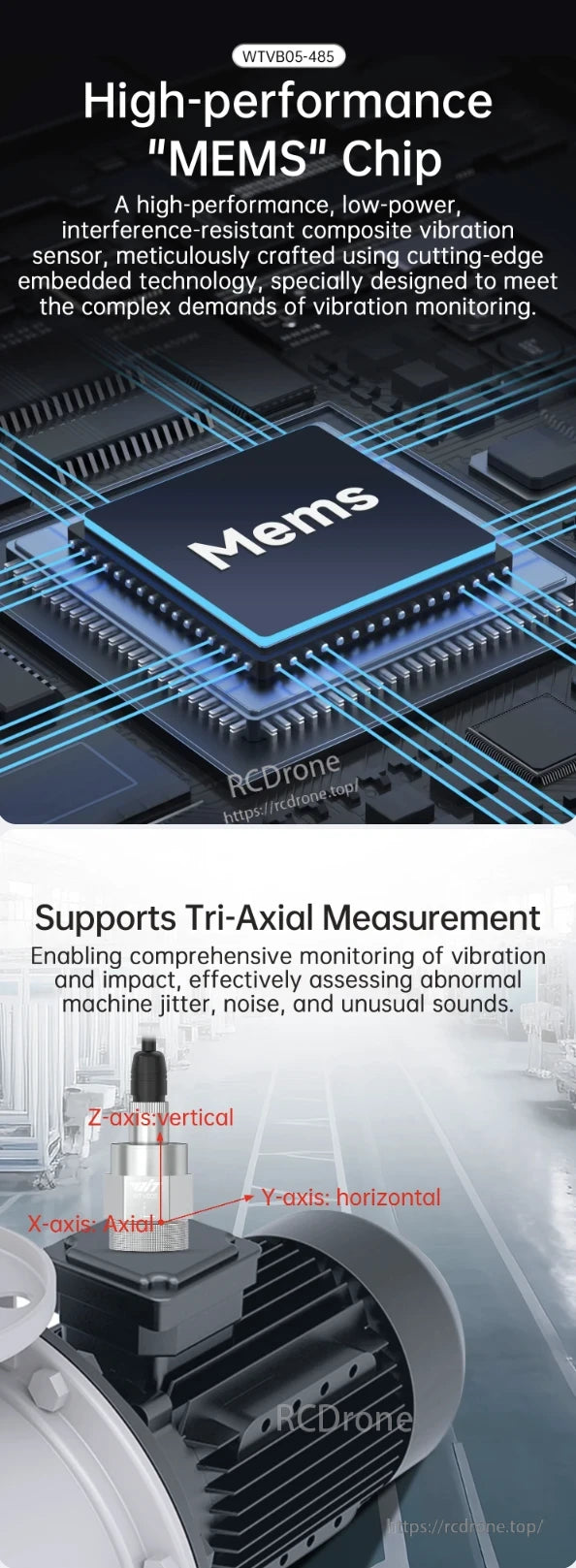

Il WTVB05-485 presenta un chip MEMS ad alte prestazioni e un rilevamento delle vibrazioni composito a bassa potenza e resistente alle interferenze, utilizzando tecnologie avanzate integrate per un monitoraggio preciso. Supporta la misurazione triassiale—X (assiale), Y (orizzontale) e Z (verticale)—consentendo un'analisi completa delle vibrazioni e degli impatti. Questo garantisce un'efficace rilevazione di vibrazioni anomale delle macchine, rumori e suoni insoliti, fornendo prestazioni affidabili in ambienti industriali.

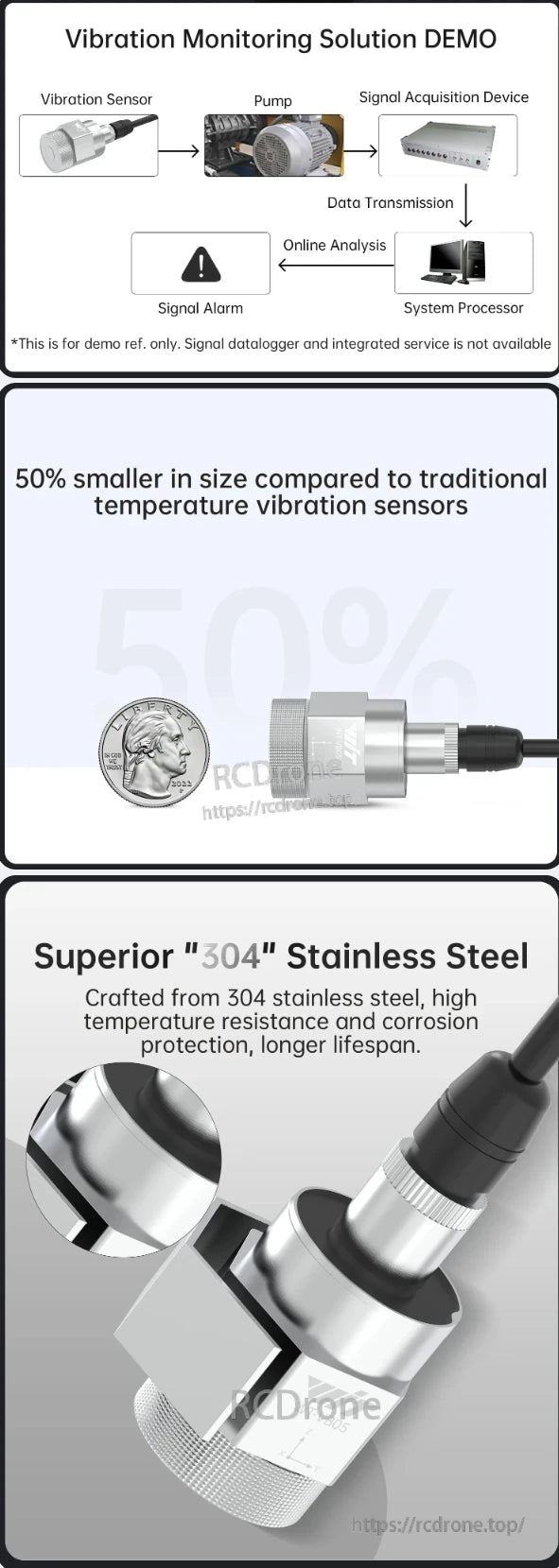

Demo della soluzione di monitoraggio delle vibrazioni. 50% più piccolo rispetto ai sensori tradizionali. Realizzato in acciaio inossidabile 304, offre alta resistenza alle temperature, protezione dalla corrosione e una vita utile più lunga.

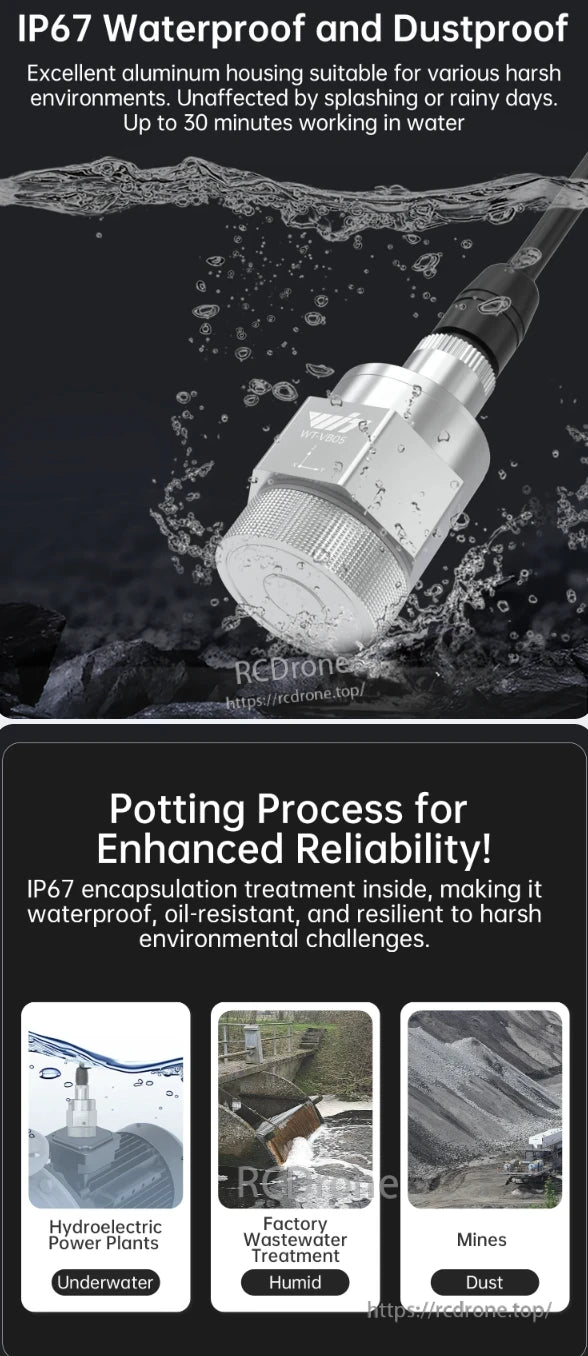

Sensore impermeabile e antipolvere con alloggiamento in alluminio, progettato per ambienti difficili. Affidabilità migliorata attraverso il processo di incapsulamento, ideale per condizioni subacquee, umide e polverose.

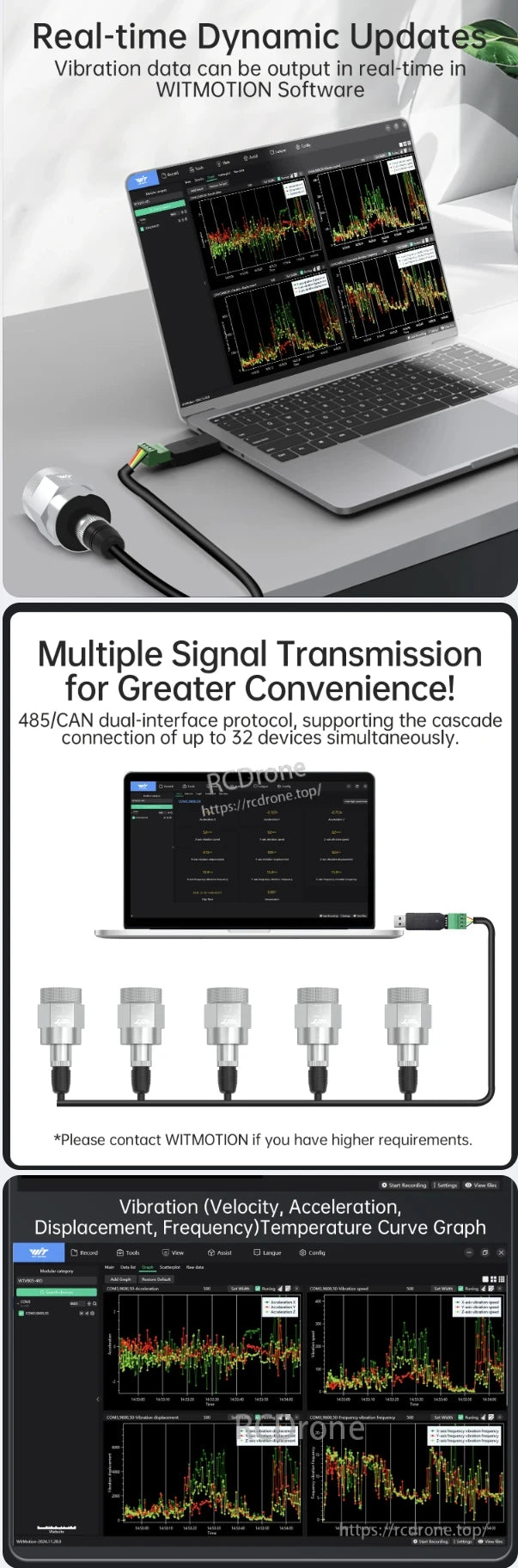

Il sensore WitMotion WTVB05-485 offre aggiornamenti in tempo reale dei dati di vibrazione tramite software, supporta l'interfaccia duale 485/CAN per un massimo di 32 dispositivi e visualizza curve di velocità, accelerazione, spostamento, frequenza e temperatura.

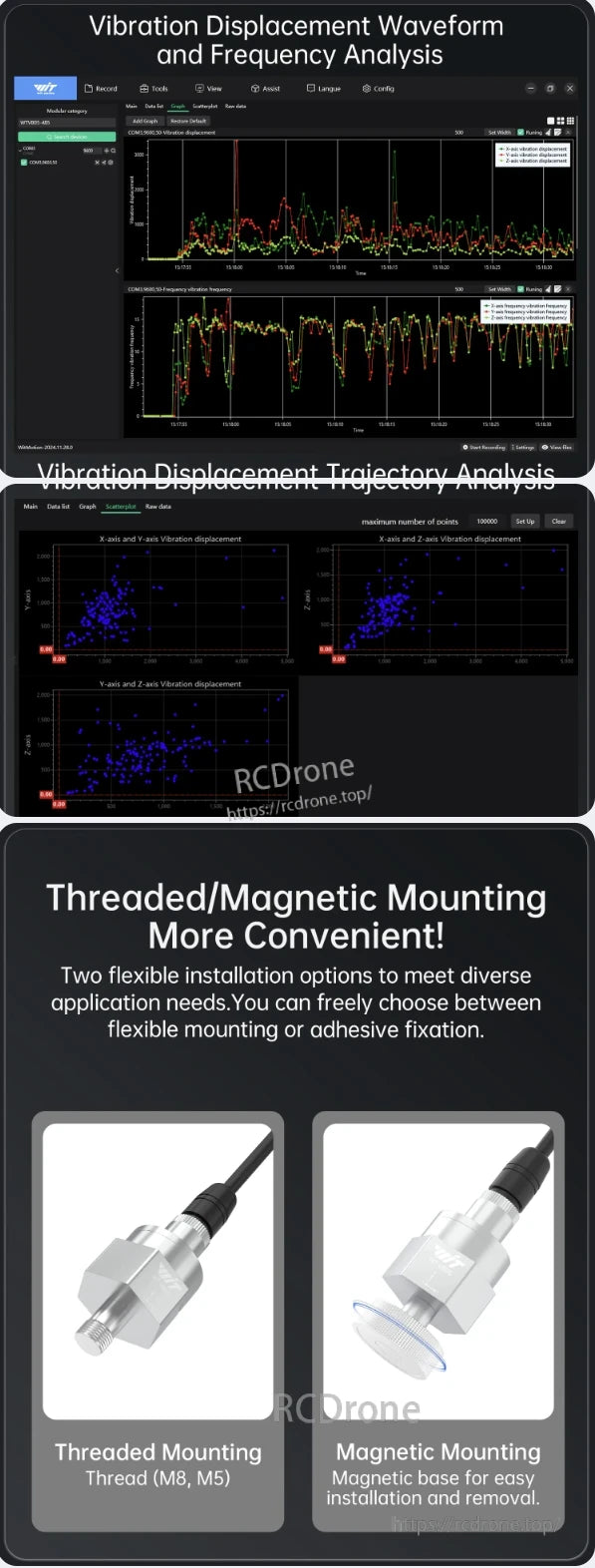

Analisi dell'onda di spostamento delle vibrazioni e della frequenza. Analisi della traiettoria con dati sugli assi X, Y, Z. Opzioni di montaggio filettato (M8, M5) e magnetico per un'installazione flessibile.

Il dispositivo è ampiamente utilizzato in vari settori come la generazione di energia, l'estrazione di carbone, la metallurgia e la chimica. Fornisce monitoraggio in tempo reale della temperatura e delle vibrazioni per attrezzature come motori, generatori, compressori e pompe.

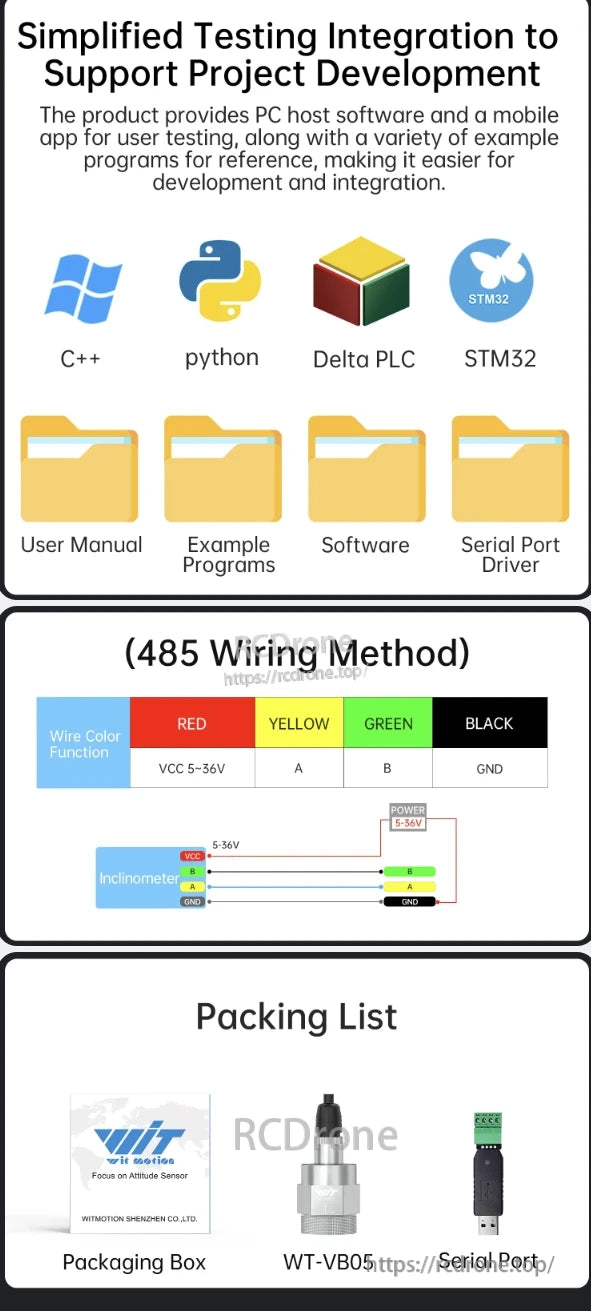

Il sensore WitMotion WTVB05-485 include software per PC, app mobile, programmi di esempio e supporto per C++, Python, Delta PLC, STM32. Caratteristiche cablaggio 485 con connessioni codificate a colori e viene fornito con scatola di imballaggio, sensore e porta seriale.
