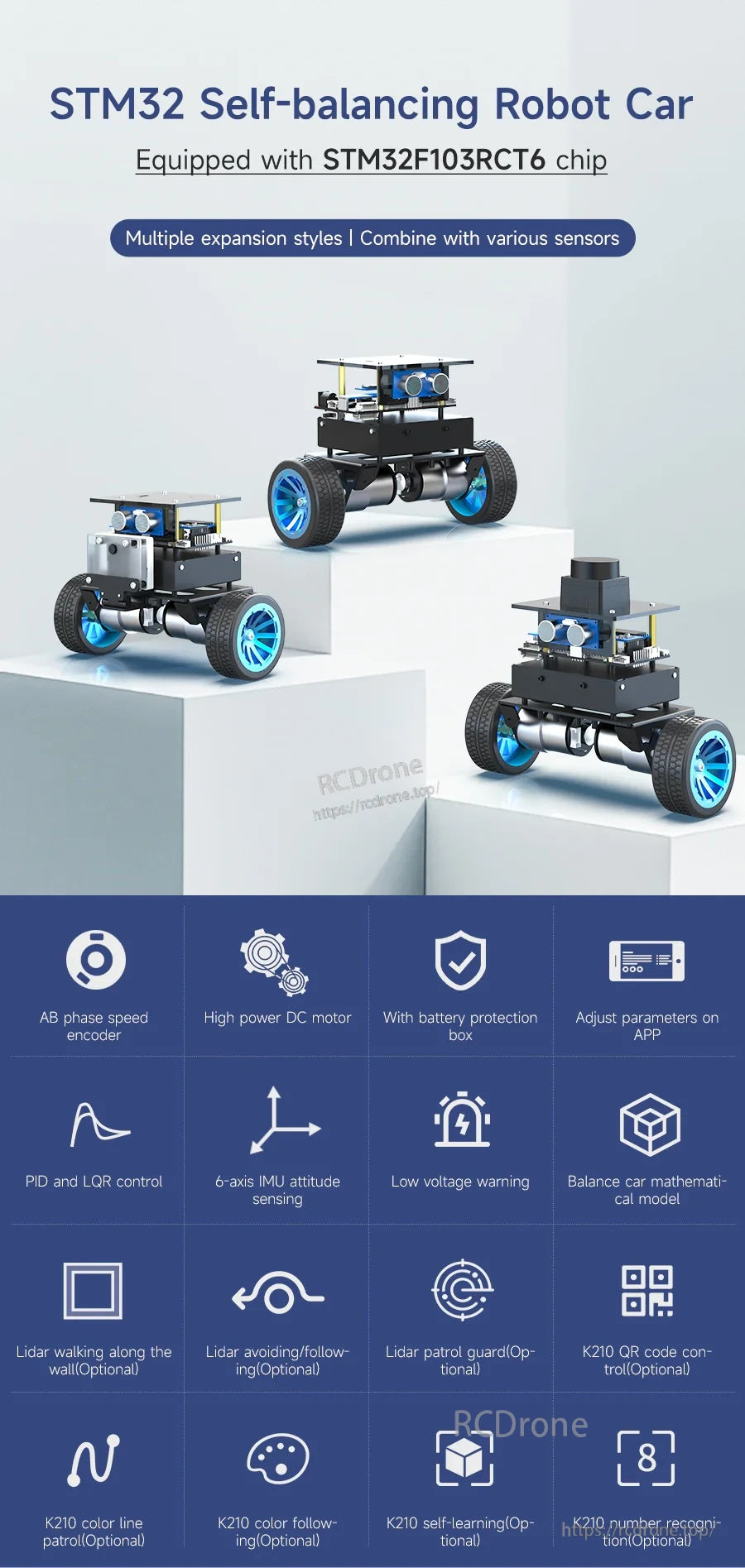

Panoramica

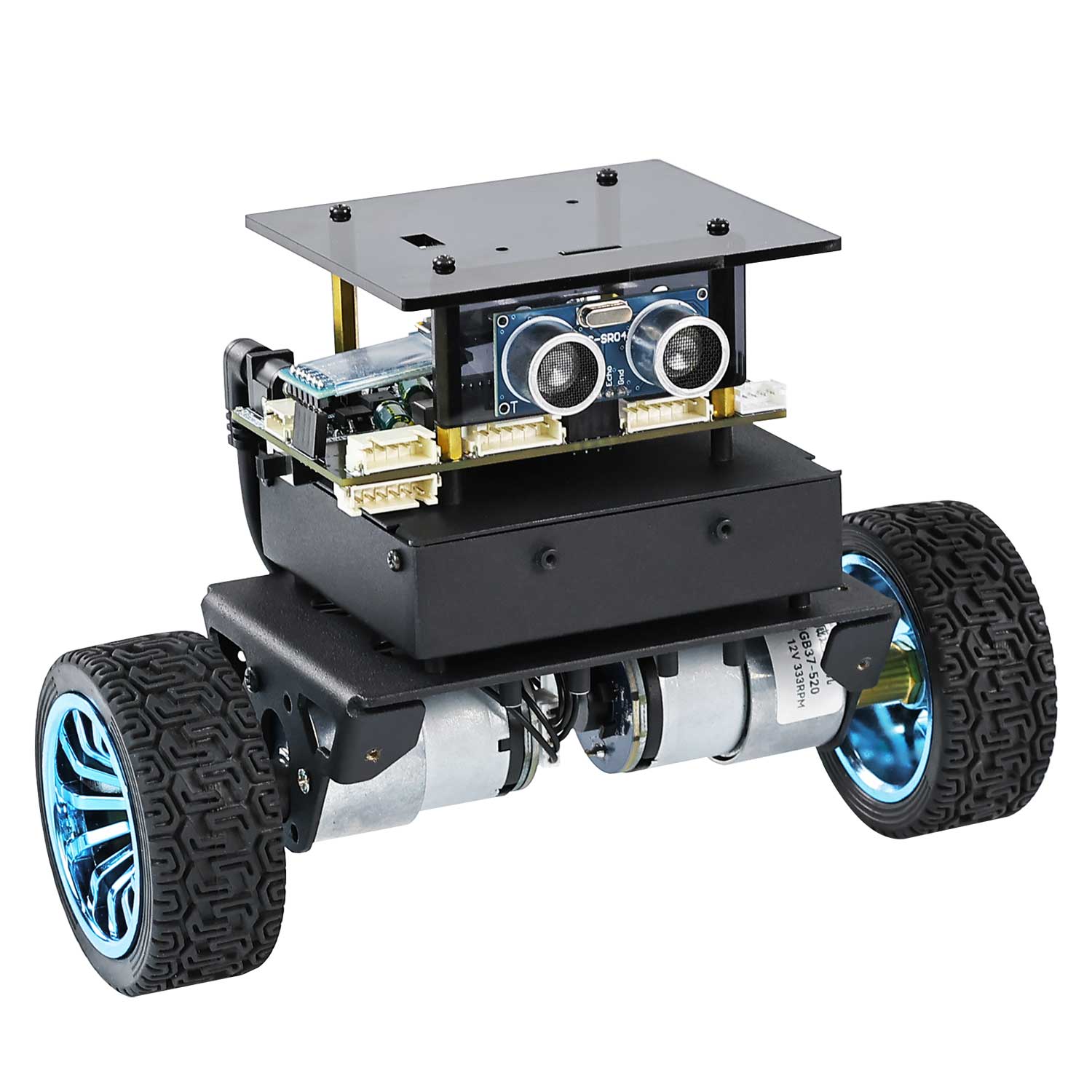

La macchina robotica auto-bilanciante STM32 è una piattaforma di apprendimento e sperimentazione basata sul microcontrollore STM32 per l'esplorazione della robotica e dei sistemi di controllo. Integra un controllo principale STM32F103RCT6, un sensore di atteggiamento IMU a 6 assi (accelerometro + giroscopio), motori a riduzione ad alta potenza e un telaio in metallo, consentendo la rilevazione dell'inclinazione in tempo reale e la stabilizzazione del bilanciamento utilizzando il controllo PID. La piattaforma supporta un carico massimo di 4KG e fornisce un display OLED oltre a un'app mobile per il debug e il controllo (supporta solo Android, non iOS). Sono supportati più stili di espansione per combinarsi con vari sensori.
Caratteristiche principali
- Dotato di chip STM32F103RCT6
- Encoder di velocità in fase AB
- Motore DC ad alta potenza
- Con scatola di protezione per la batteria
- Regola i parametri sull'APP
- Controllo PID e LQR
- Sensore di atteggiamento IMU a 6 assi
- Avviso di bassa tensione
- Modello matematico dell'auto in equilibrio
- Funzioni di evitamento/seguimento ad ultrasuoni (tramite modulo ad ultrasuoni)

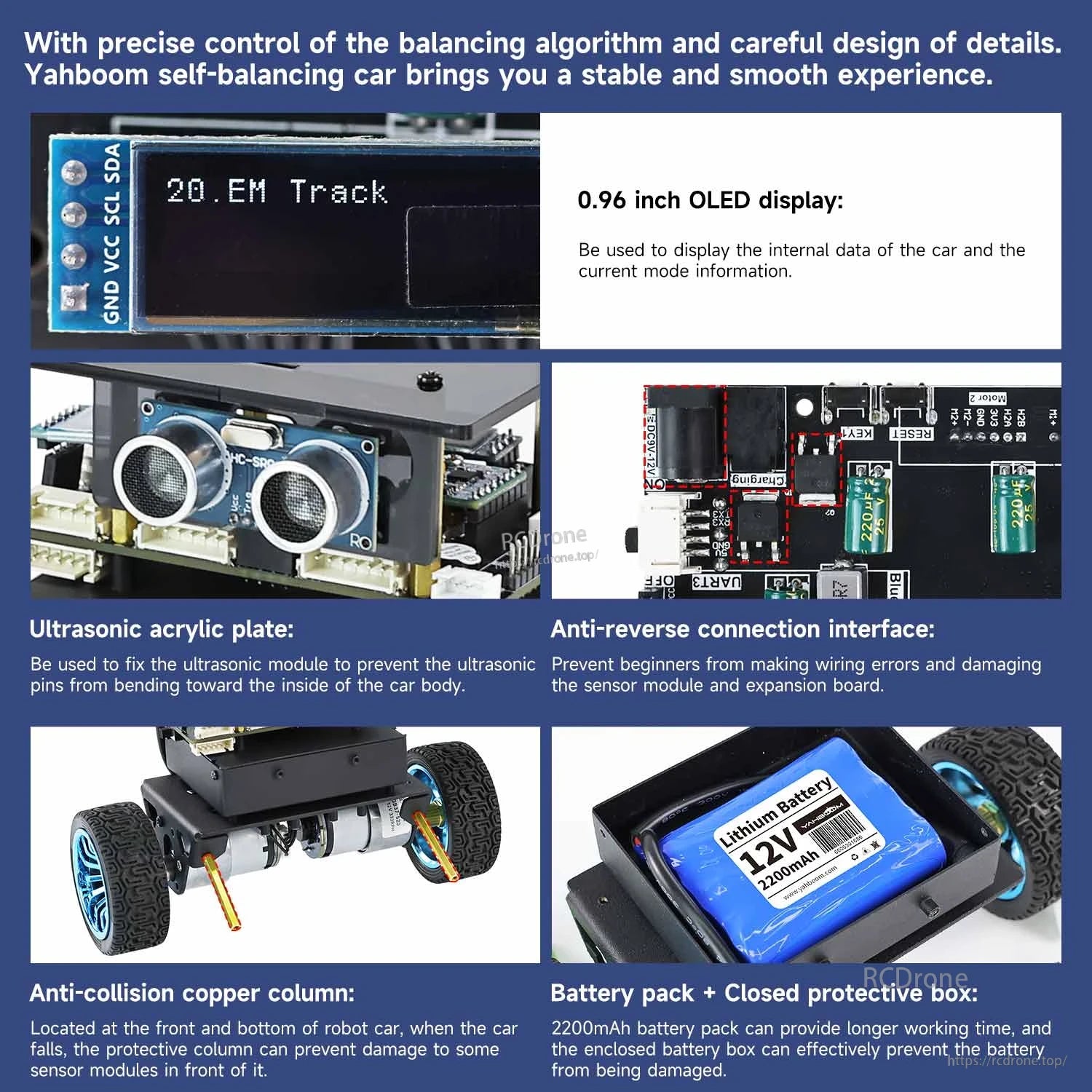

- Display dati OLED (supporta la visualizzazione della modalità corrente e della tensione)

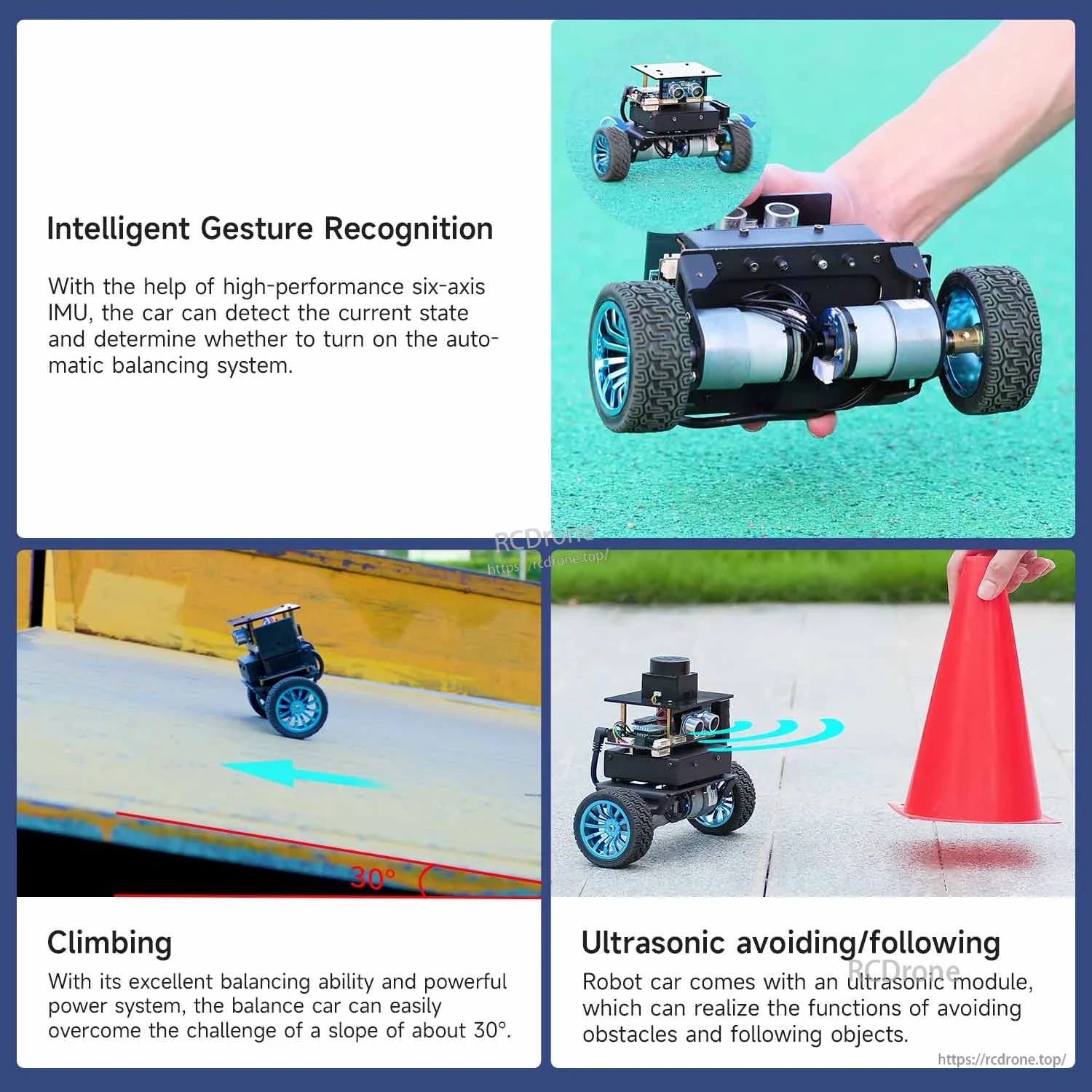

- Riconoscimento della postura (l'IMU a 6 assi può avviare l'equilibrio quando posizionato a terra; può spegnere l'equilibrio quando sollevato verticalmente in posizione eretta)
- Capacità di arrampicata: pendenze di circa 30°
Funzioni di espansione opzionali (a seconda del kit/moduli)
- Lidar che cammina lungo il muro (Opzionale)
- Lidar per evitare/seguire (Opzionale)
- Guardia Lidar (Opzionale)
- K210 controllo codice QR (Opzionale)
- K210 pattugliamento a colori (Opzionale)
- K210 seguimento a colori (Opzionale)
- K210 auto-apprendimento (Opzionale)
- K210 riconoscimento numerico (Opzionale)

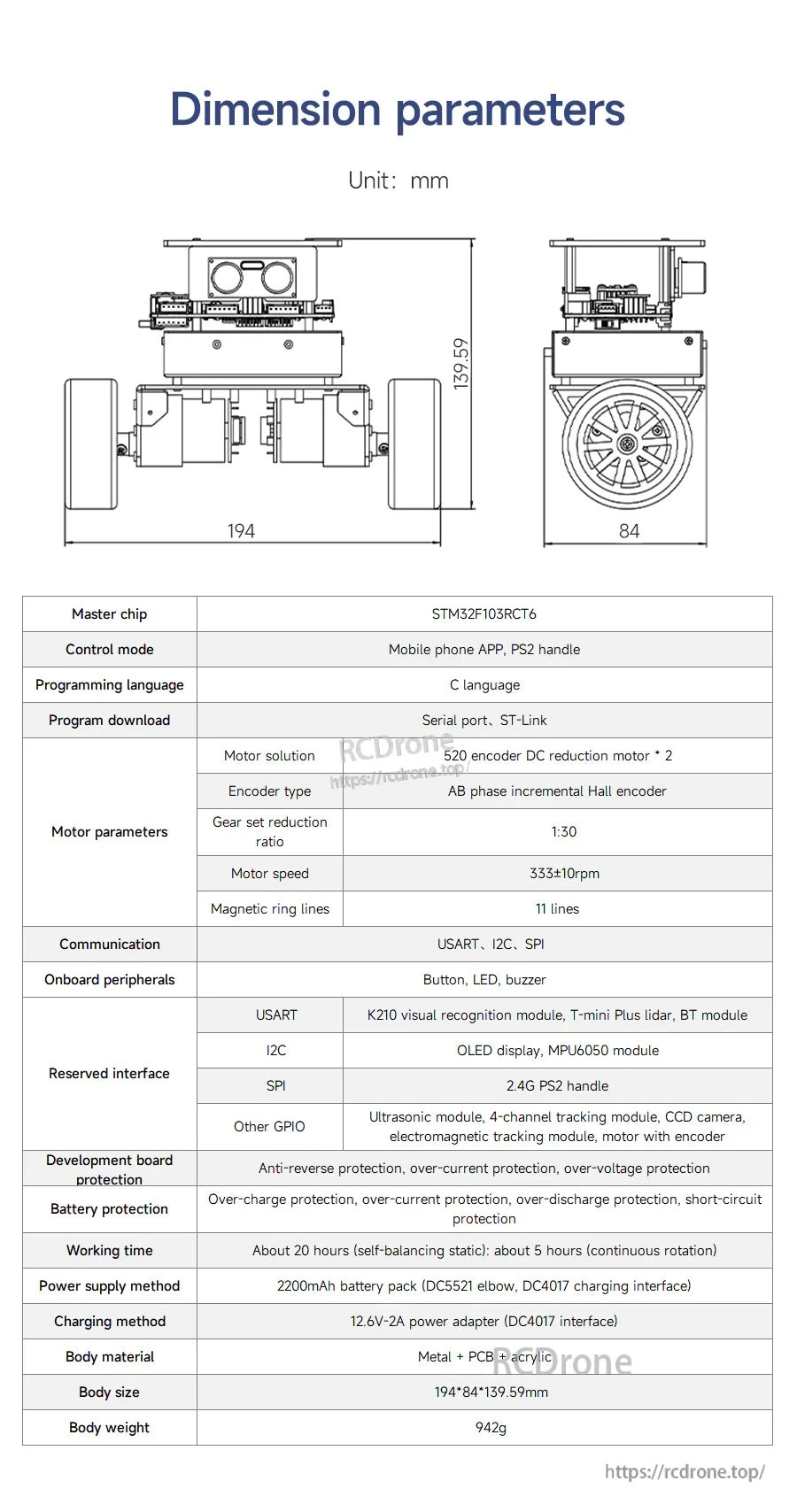

Specifiche

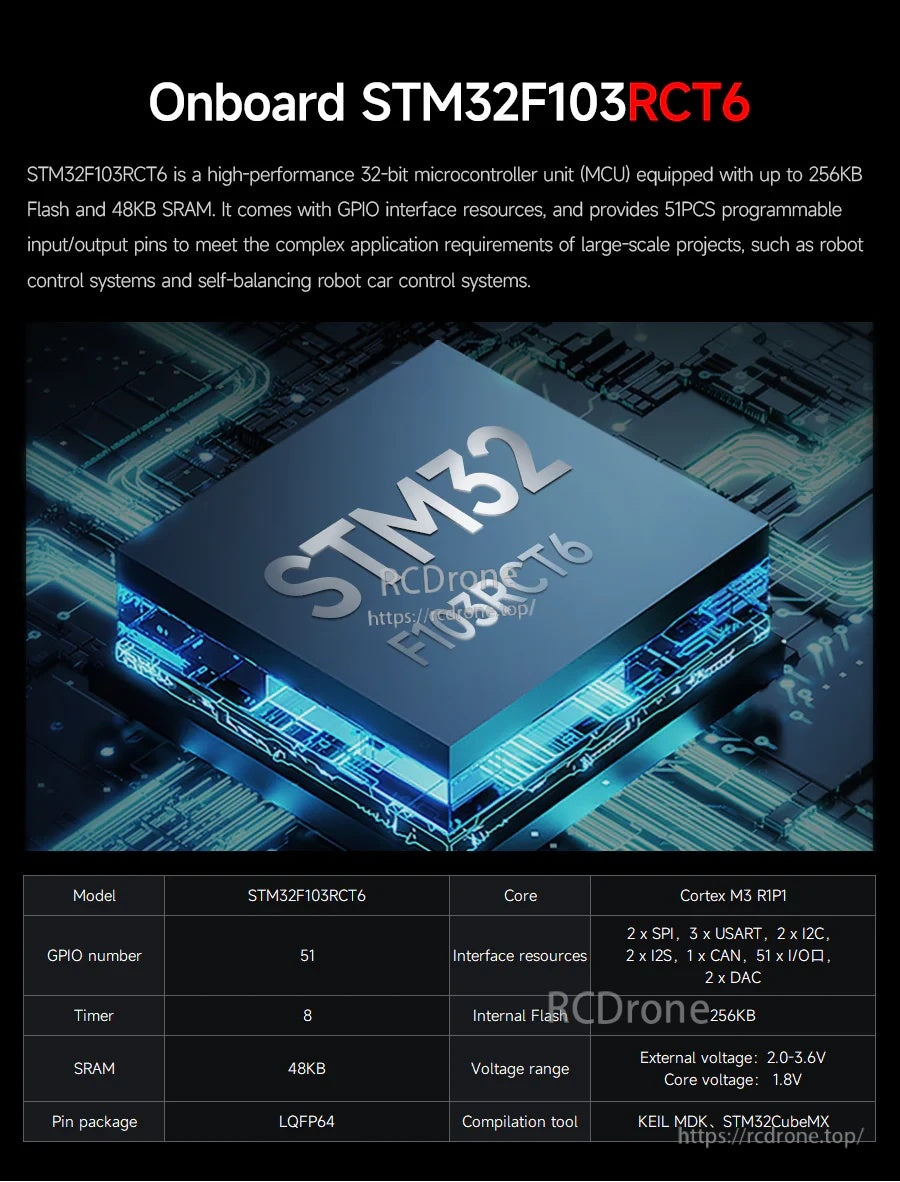

Controllore principale (MCU)
| Modello | STM32F103RCT6 |
| Core | Cortex M3 R1P1 |
| Flash interna | 256KB |
| SRAM | 48KB |
| Numero GPIO | 51 |
| Timer | 8 |
| Pacchetto pin | LQFP64 |
| Risorse di interfaccia | 2 x SPI, 3 x USART, 2 x I2C, 2 x I2S, 1 x CAN, 51 x I/O, 2 x DAC |
| Intervallo di tensione | Tensione esterna: 2.0~3.6V; Tensione di alimentazione: 1.8V |
| Strumento di compilazione | KEIL MDK, STM32CubeMX |
STM32F103RCT6 è descritto come un MCU a 32 bit ad alte prestazioni con fino a 256KB di Flash e 48KB di SRAM, fornendo 51 pin di input/output programmabili per applicazioni complesse come sistemi di controllo per robot e sistemi di controllo per auto robot autobilancianti.
Chassis
| Spessore della piastra metallica | 2mm |
| Superficie | Superficie verniciata e satinata |
| Azionamento | Motore a riduzione ad alta potenza con encoder di fase AB |

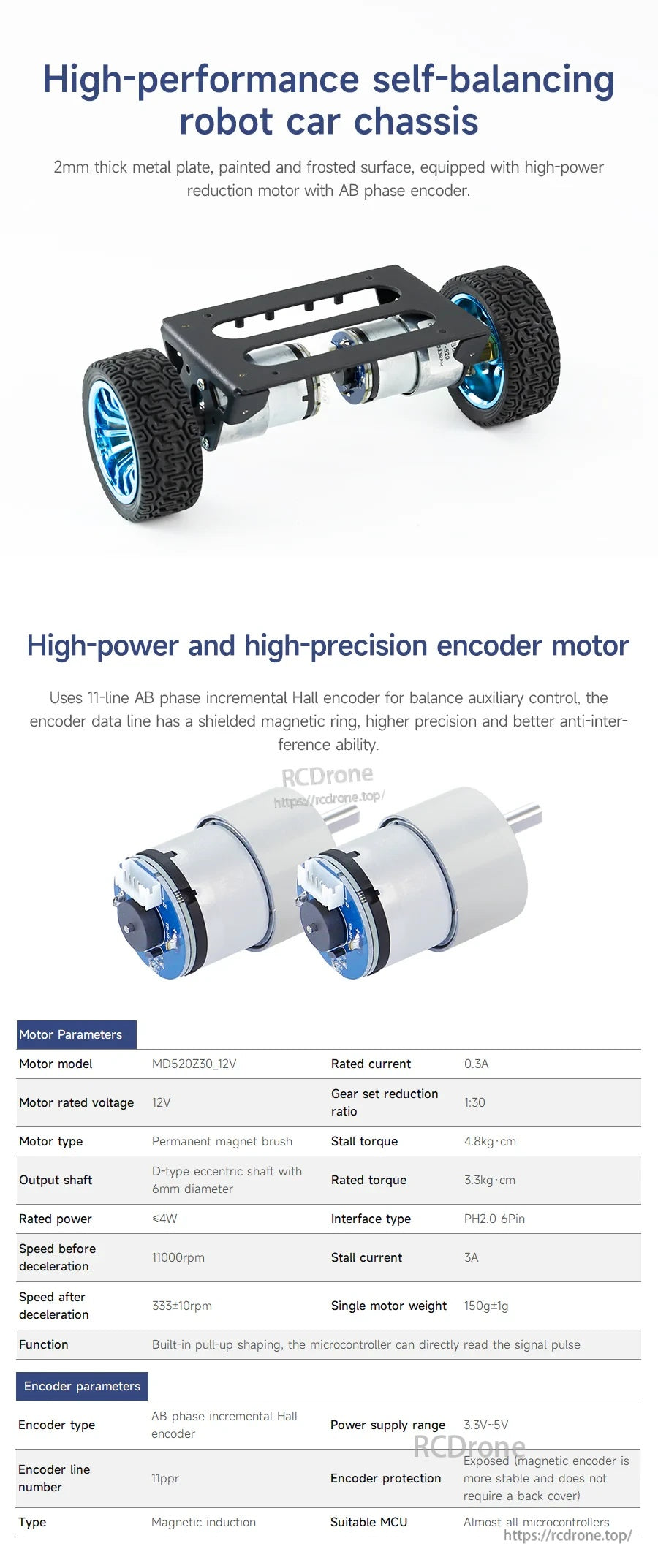

Parametri del motore
| Modello del motore | MD520Z30_12V |
| Tensione nominale del motore | 12V |
| Tipo di motore | Spazzola a magnete permanente |
| Albero di uscita | Albero eccentrico di tipo D con diametro di 6mm |
| Potenza nominale | <=4W |
| Corrente nominale | 0.3A |
| Rapporto di riduzione del set di ingranaggi | 1:30 |
| Velocità prima della decelerazione | 11000rpm |
| Velocità dopo la decelerazione | 333±10rpm |
| Momento di stallo | 4.8kg·cm |
| Momento nominale | 3.3kg·cm |
| Corrente di stallo | 3A |
| Tipo di interfaccia | PH2.0 6Pin |
| Peso del motore singolo | 150g±1g |
| Funzione | Formazione a tiraggio incorporata, il microcontrollore può leggere direttamente il segnale impulso |
Parametri dell'encoder
| Tipo di encoder | Encoder Hall incrementale a fase AB |
| Numero di linee dell'encoder | 11ppr |
| Tipo | Induzione magnetica |
| Intervallo di alimentazione | 3.3V~5V |
| Protezione dell'encoder | Esposizione (l'encoder magnetico è più stabile e non richiede un coperchio posteriore) |
| MCU adatta | Quasi tutti i microcontrollori |

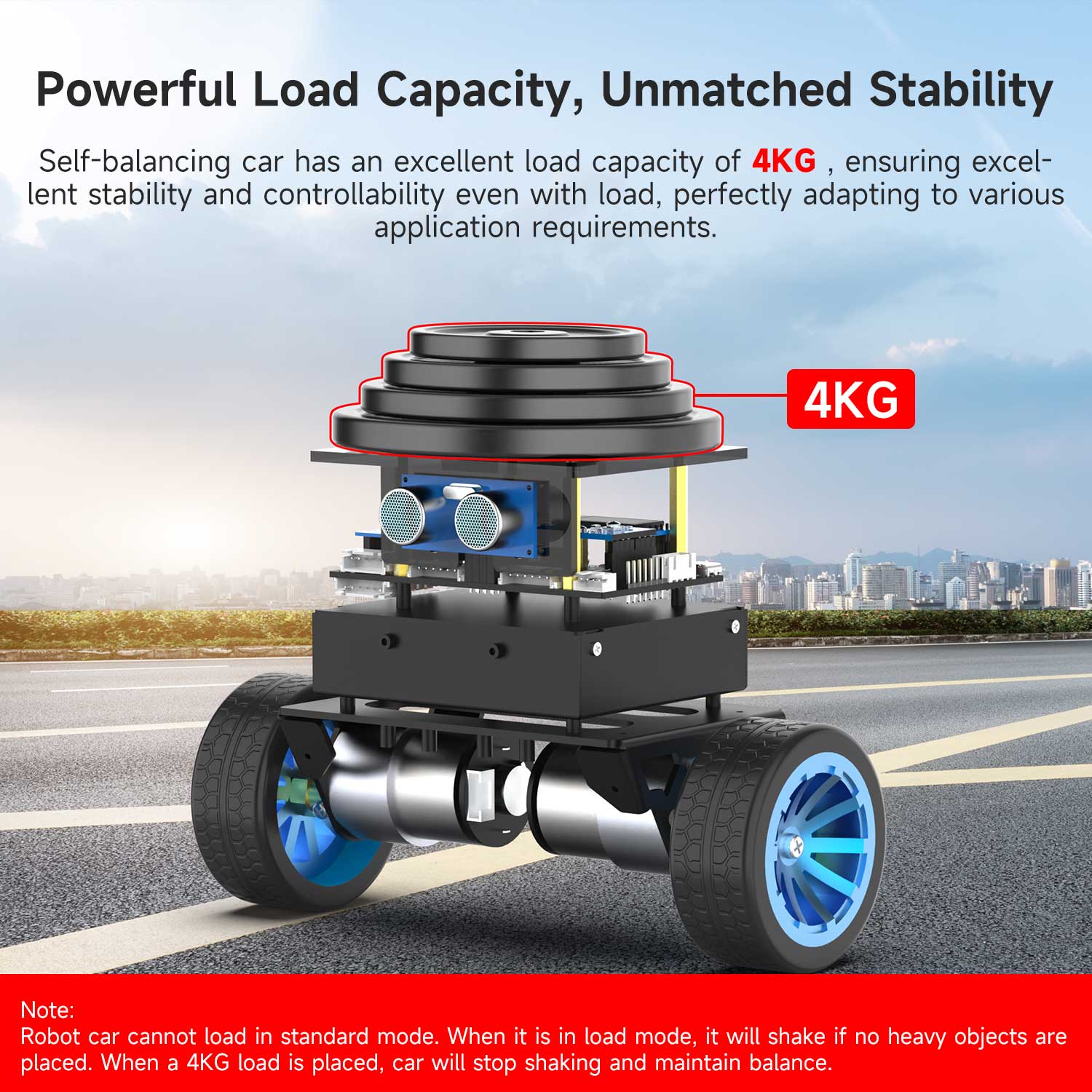

Capacità di carico
| Carico massimo | 4KG |
Controllo & algoritmi di postura (come fornito)
- Algoritmo di controllo: PID/LQR
- Algoritmo di postura: filtro di Kalman / filtro complementare / DMP

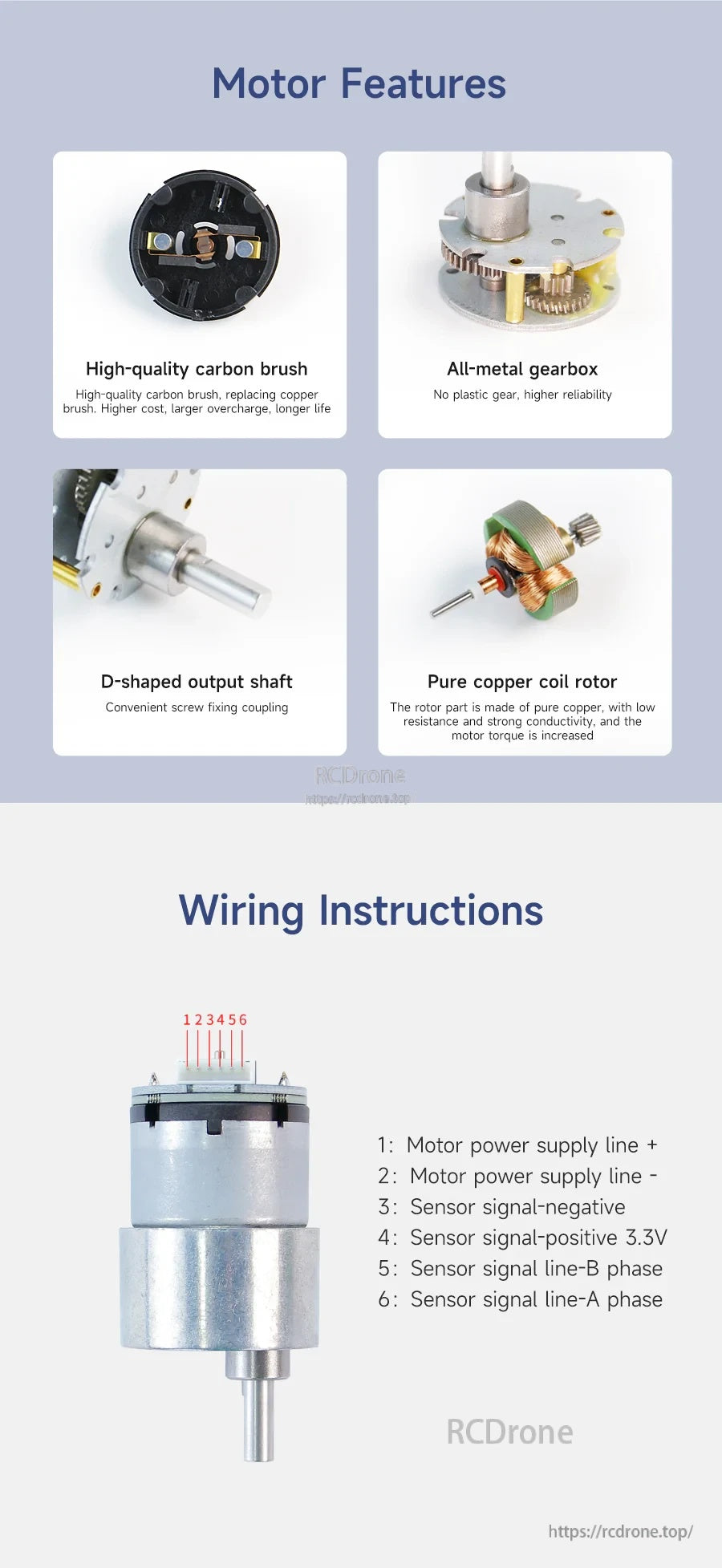

Cablaggio del motore dell'encoder (PH2.0 6Pin)
| 1 | Linea di alimentazione del motore + |
| 2 | Linea di alimentazione del motore - |
| 3 | Segnale del sensore-negativo |
| 4 | Segnale del sensore-positivo 3.3V |
| 5 | Linea del segnale del sensore - fase B |
| 6 | Linea del segnale del sensore - fase A |

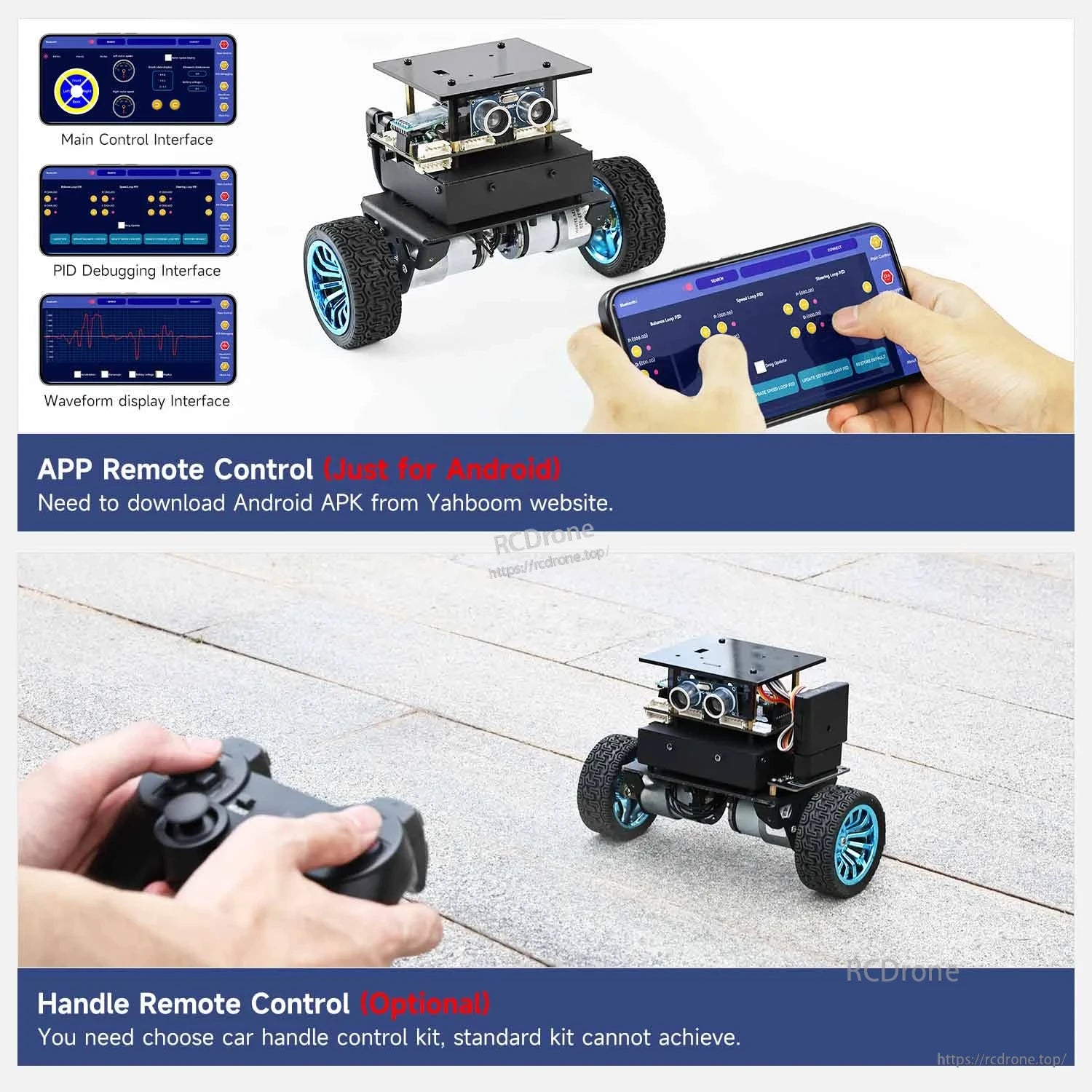

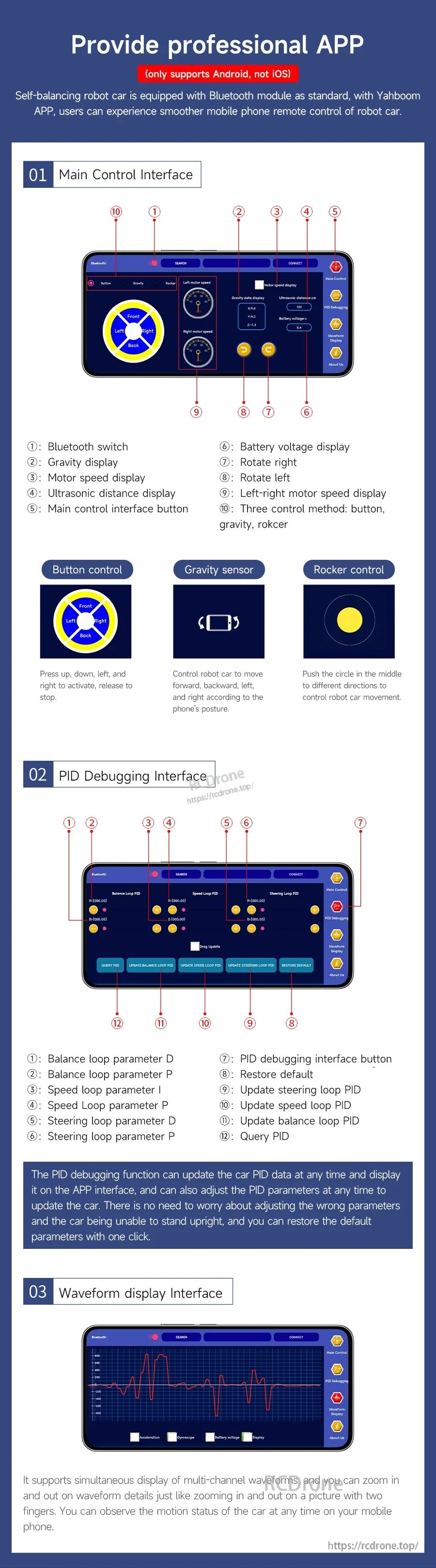

Controllo APP (solo Android)
Il programma di controllo APP è stato scritto prima della spedizione. Contiene fino a 20 funzioni e modalità di gioco. Non è necessario scaricare il programma; può essere utilizzato immediatamente. Ruotare delicatamente le ruote per passare a diverse modalità di funzione del robot.
Interfaccia di controllo principale (etichette)
- Interruttore Bluetooth
- Display della gravità
- Display della velocità del motore
- Display della distanza ad ultrasuoni
- Pulsante dell'interfaccia di controllo principale
- Display della tensione della batteria
- Ruota a destra
- Ruota a sinistra
- Display della velocità del motore sinistro-destro
- Tre metodi di controllo: pulsante, gravità, joystick
- Controllo a pulsante: Premi su, giù, sinistra e destra per attivare, rilascia per fermare.
- Sensore di gravità: Controlla l'auto robot per muoversi in avanti, indietro, a sinistra e a destra in base alla postura del telefono.
- Controllo rocker: Spingi il cerchio al centro in diverse direzioni per controllare il movimento dell'auto robot.
Interfaccia di debug PID (etichette)
- Parametro D del loop di bilanciamento
- Parametro P del loop di bilanciamento
- Parametro I del loop di velocità
- Parametro P del loop di velocità
- Parametro D del loop di sterzo
- Parametro P del loop di sterzo
- Pulsante interfaccia di debug PID
- Ripristina predefiniti
- Aggiorna PID del loop di sterzo
- Aggiorna PID del loop di velocità
- Aggiorna PID del loop di bilanciamento
- Interroga PID
La funzione di debug PID può aggiornare i dati PID dell'auto e visualizzarli sull'interfaccia dell'APP, e può anche regolare i parametri PID e ripristinare i parametri predefiniti con un clic.
Interfaccia di visualizzazione dell'onda
Supporta la visualizzazione simultanea di forme d'onda multi-canale. I dettagli dell'onda possono essere ingranditi e rimpiccioliti, e lo stato di movimento dell'auto robot può essere osservato su un telefono cellulare.

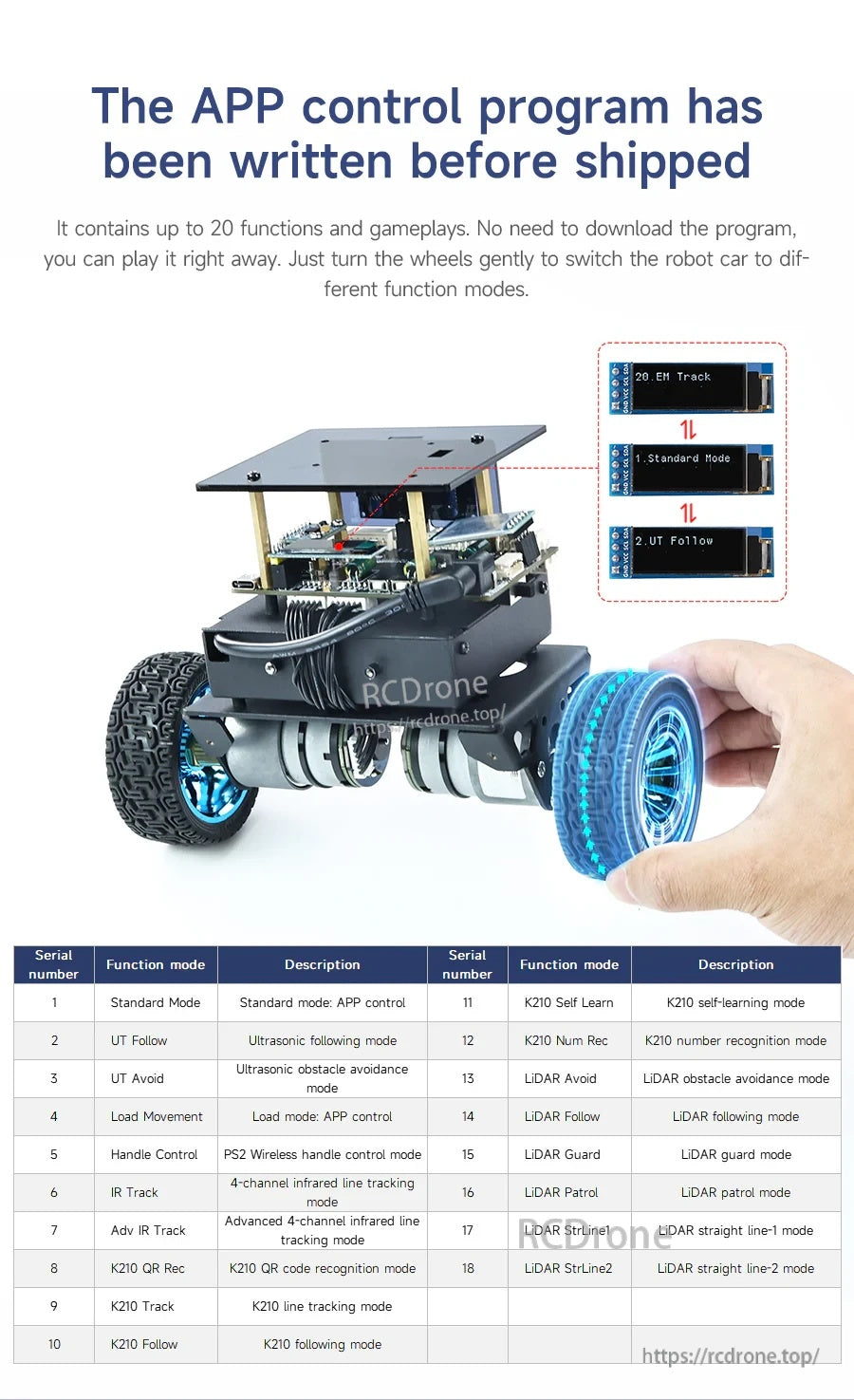

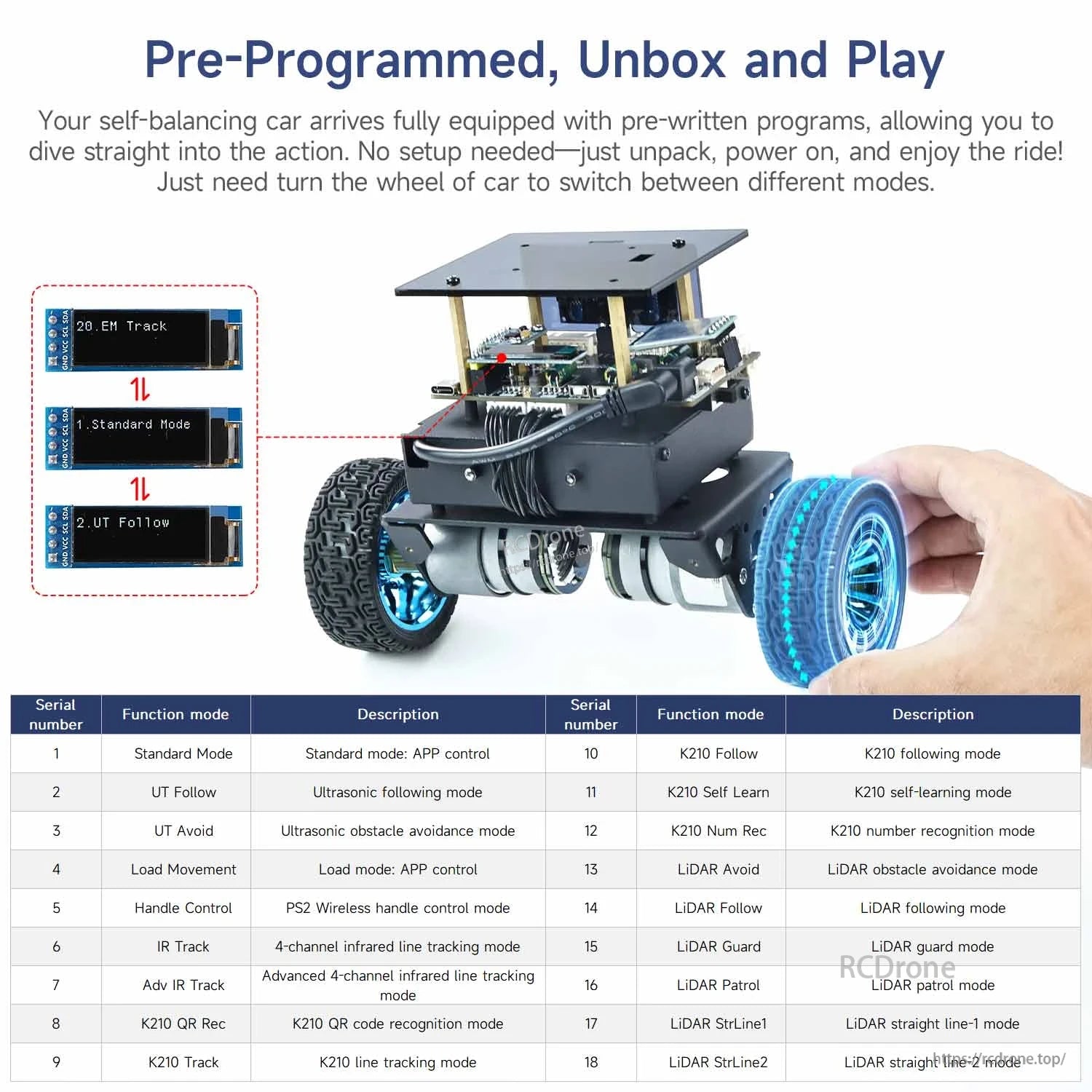

Elenco delle modalità di funzionamento (come fornito)
| Numero di serie | Modalità di funzionamento | Descrizione |
|---|---|---|
| 1 | Modalità Standard | Modalità standard: controllo APP |
| 2 | UT Segui | Modalità di seguimento ultrasonico |
| 3 | UT Evita | Modalità di evitamento ostacoli ultrasonico |
| 4 | Movimento del Carico | Modalità carico: controllo APP |
| 5 | Controllo Maniglia | Modalità di controllo maniglia wireless PS2 |
| 6 | Tracciamento IR | Modalità di tracciamento a infrarossi a 4 canali |
| 7 | Tracciamento IR Avanzato | Modalità di tracciamento a infrarossi avanzata a 4 canali |
| 8 | Riconoscimento QR K210 | Modalità di riconoscimento codice QR K210 |
| 9 | K210 Traccia | K210 modalità di tracciamento della linea |
| 10 | K210 Segui | K210 modalità di seguimento |
| 11 | K210 Auto Apprendimento | K210 modalità di auto-apprendimento |
| 12 | K210 Num Ricon | K210 modalità di riconoscimento numerico |
| 13 | LiDAR Evita | LiDAR modalità di evitamento ostacoli |
| 14 | LiDAR Segui | LiDAR modalità di seguimento |
| 15 | LiDAR Guardia | LiDAR modalità di guardia |
| 16 | LiDAR Pattuglia | LiDAR modalità di pattugliamento |
| 17 | LiDAR StrLine1 | LiDAR modalità linea retta-1 |
| 18 | LiDAR StrLine2 | LiDAR modalità linea retta-2 |

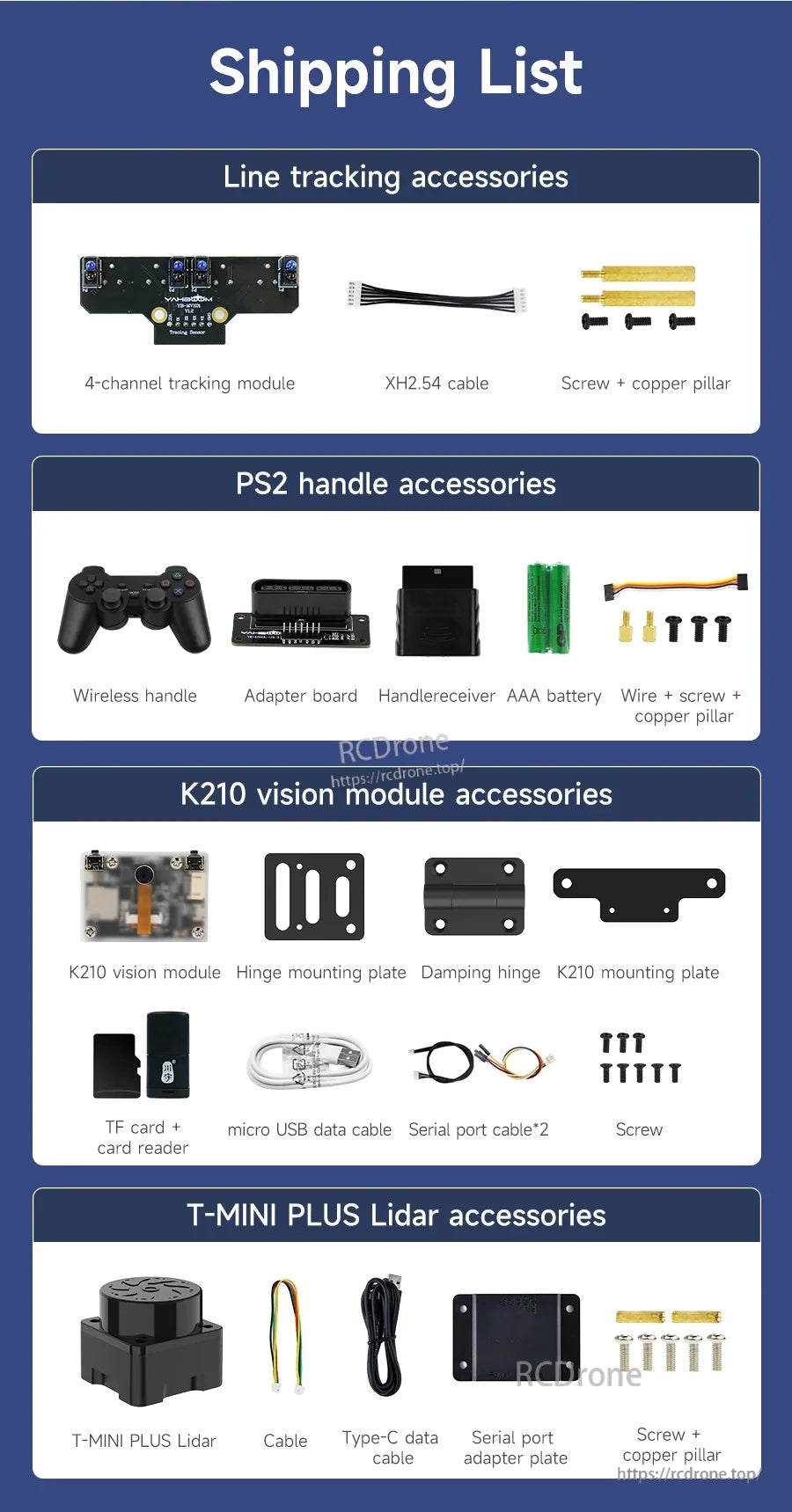

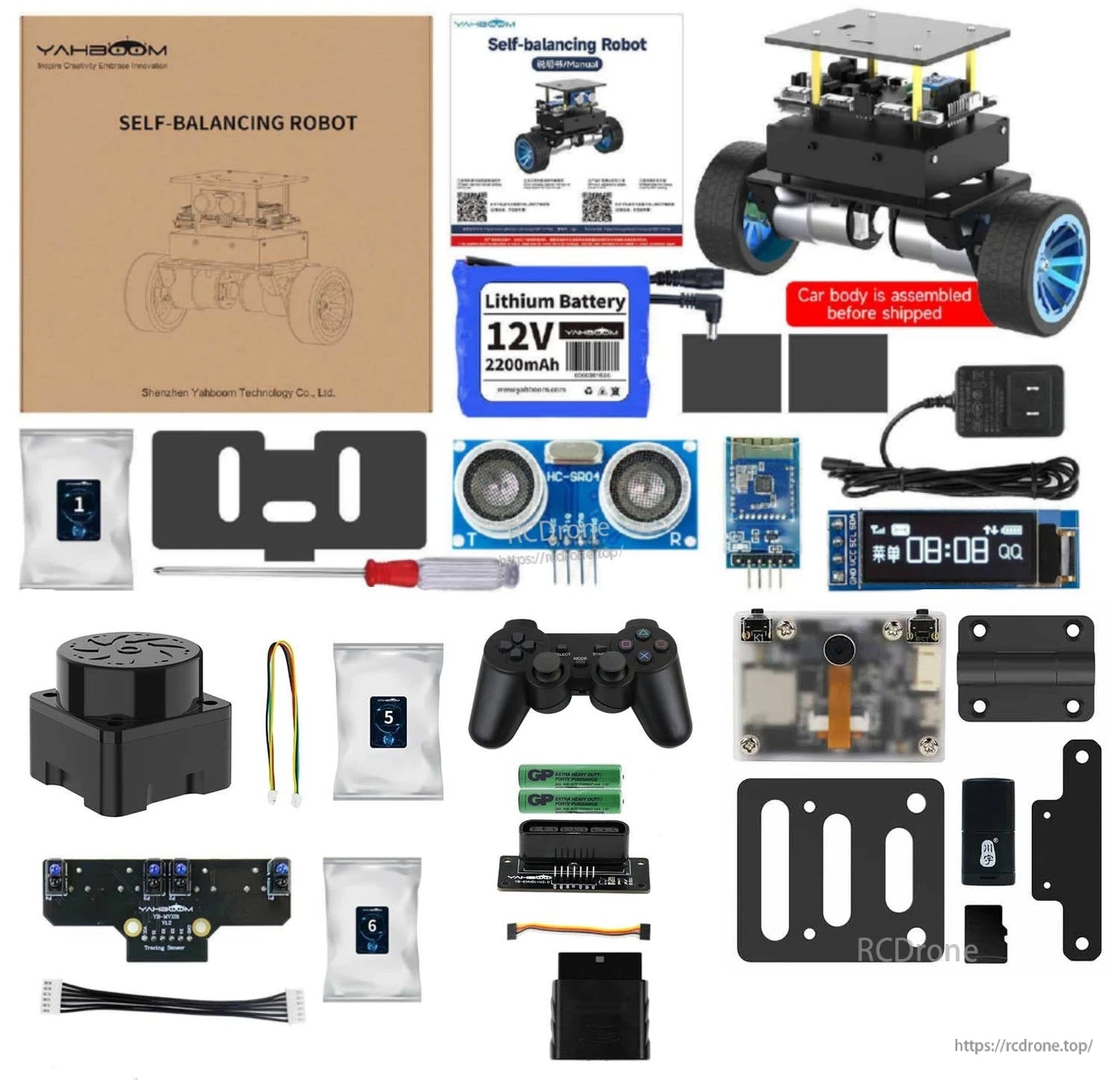

Cosa è incluso
Sono disponibili vari kit.I seguenti contenuti del kit sono forniti come indicato.

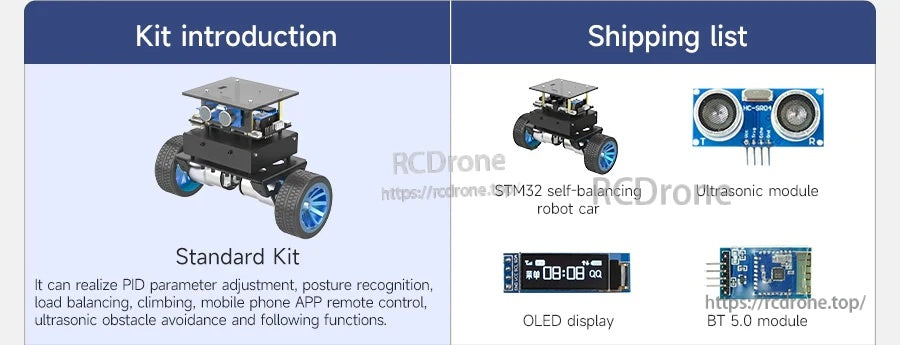

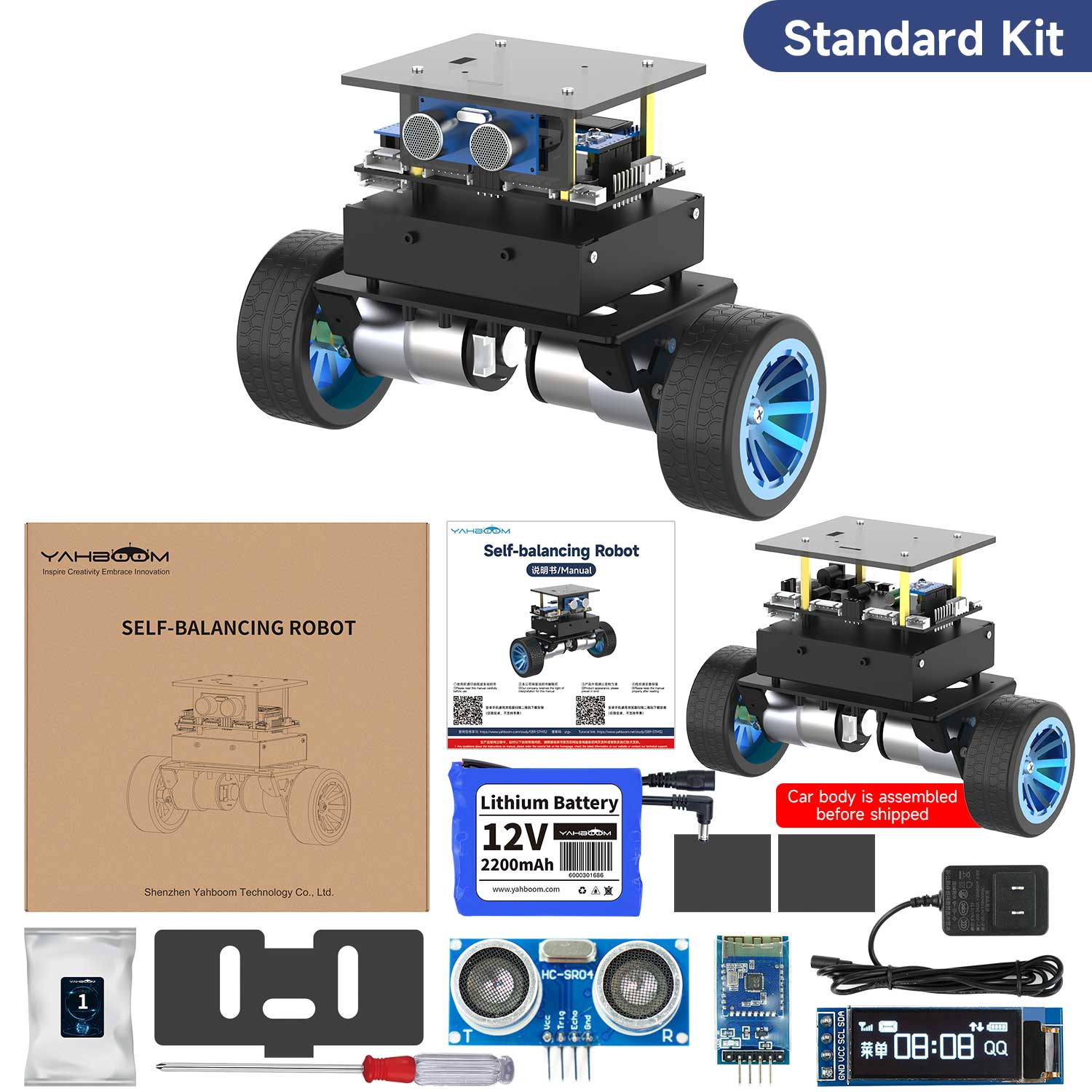

Kit Standard
- Auto robotica a autoequilibrio STM32
- Modulo ultrasonico
- Display OLED
- Modulo BT 5.0
Descrizione delle funzioni del Kit Standard: regolazione dei parametri PID, riconoscimento della postura, bilanciamento del carico, arrampicata, controllo remoto tramite APP per smartphone, evitamento ostacoli ultrasonico e funzioni di inseguimento.

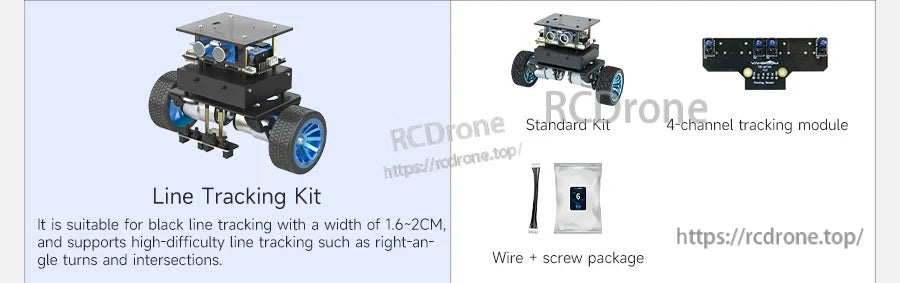

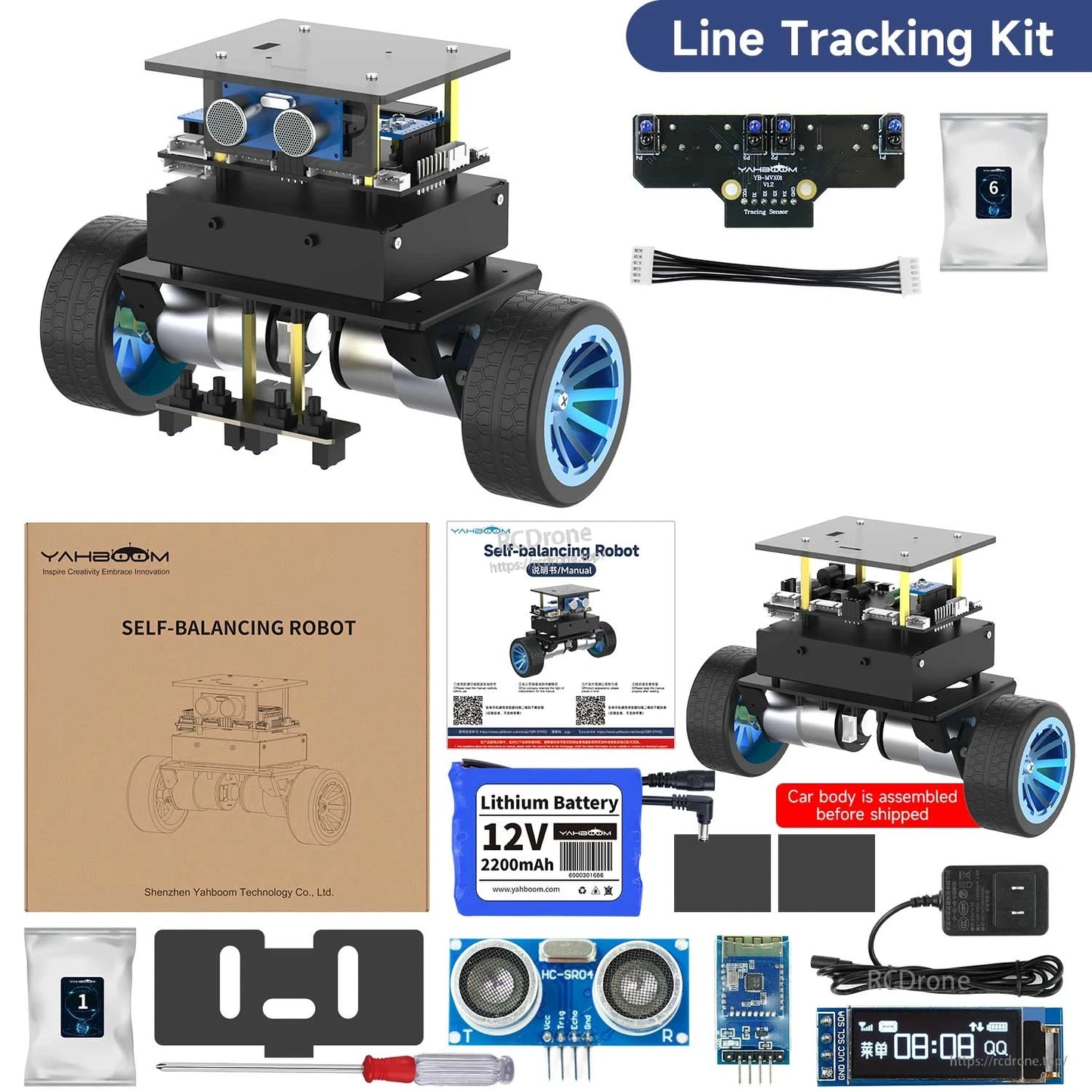

Kit di Tracciamento Lineare
- Kit Standard
- Modulo di tracciamento a 4 canali
- Pacchetto di fili + viti
Note sul Kit di Tracciamento Lineare: Adatto per il tracciamento di linee nere con una larghezza di 1.6~2CM e supporta tracciamenti di linee ad alta difficoltà come curve a angolo retto e incroci.

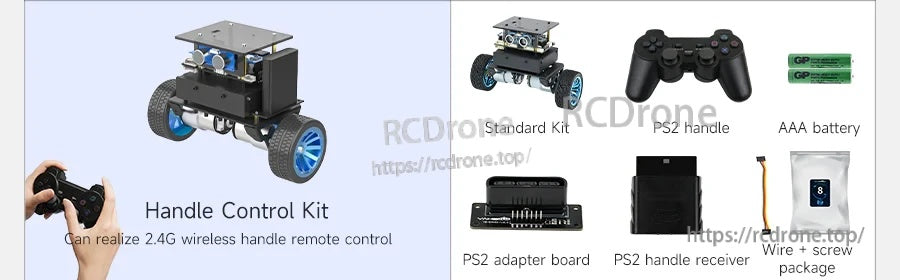

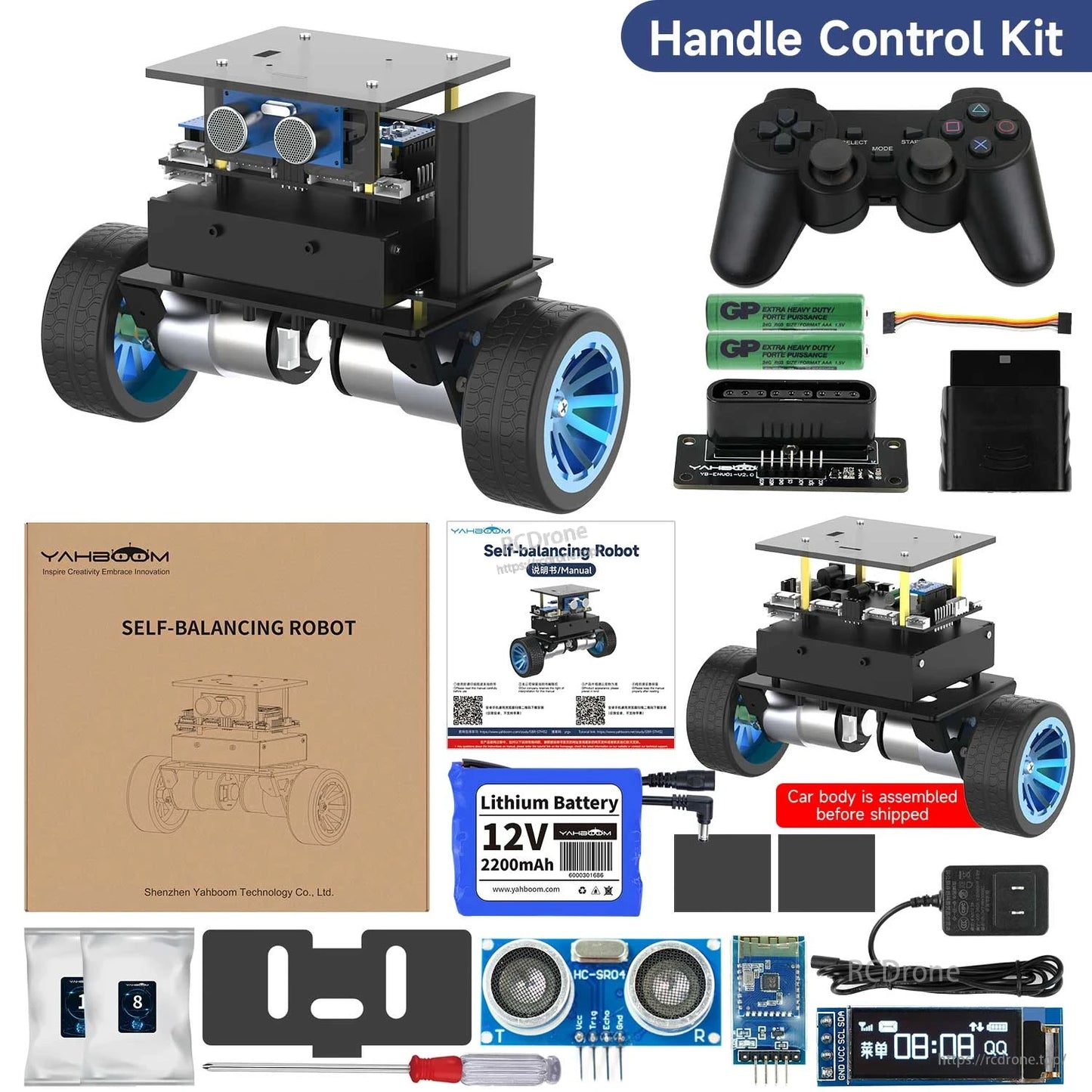

Kit di Controllo Maniglia
- Kit Standard
- Maniglia PS2
- Batteria AAA
- Piastra adattatore PS2
- Ricevitore maniglia PS2
- Pacchetto cavi + viti
Note sul Kit di Controllo Maniglia: Può realizzare il controllo remoto wireless della maniglia a 2.4G.

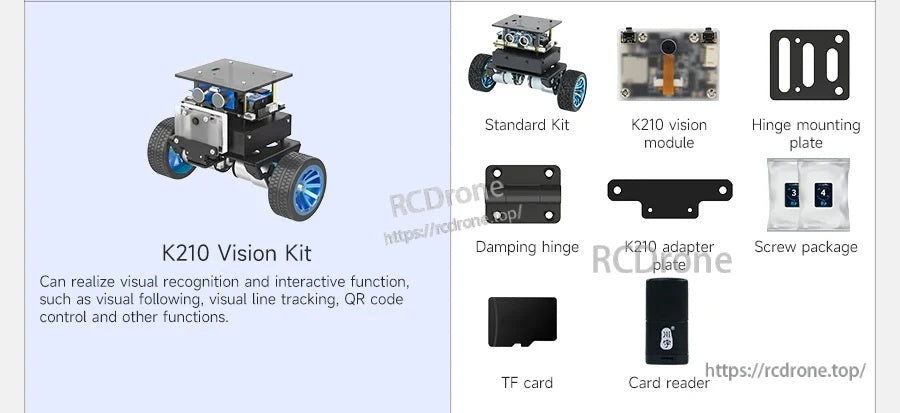

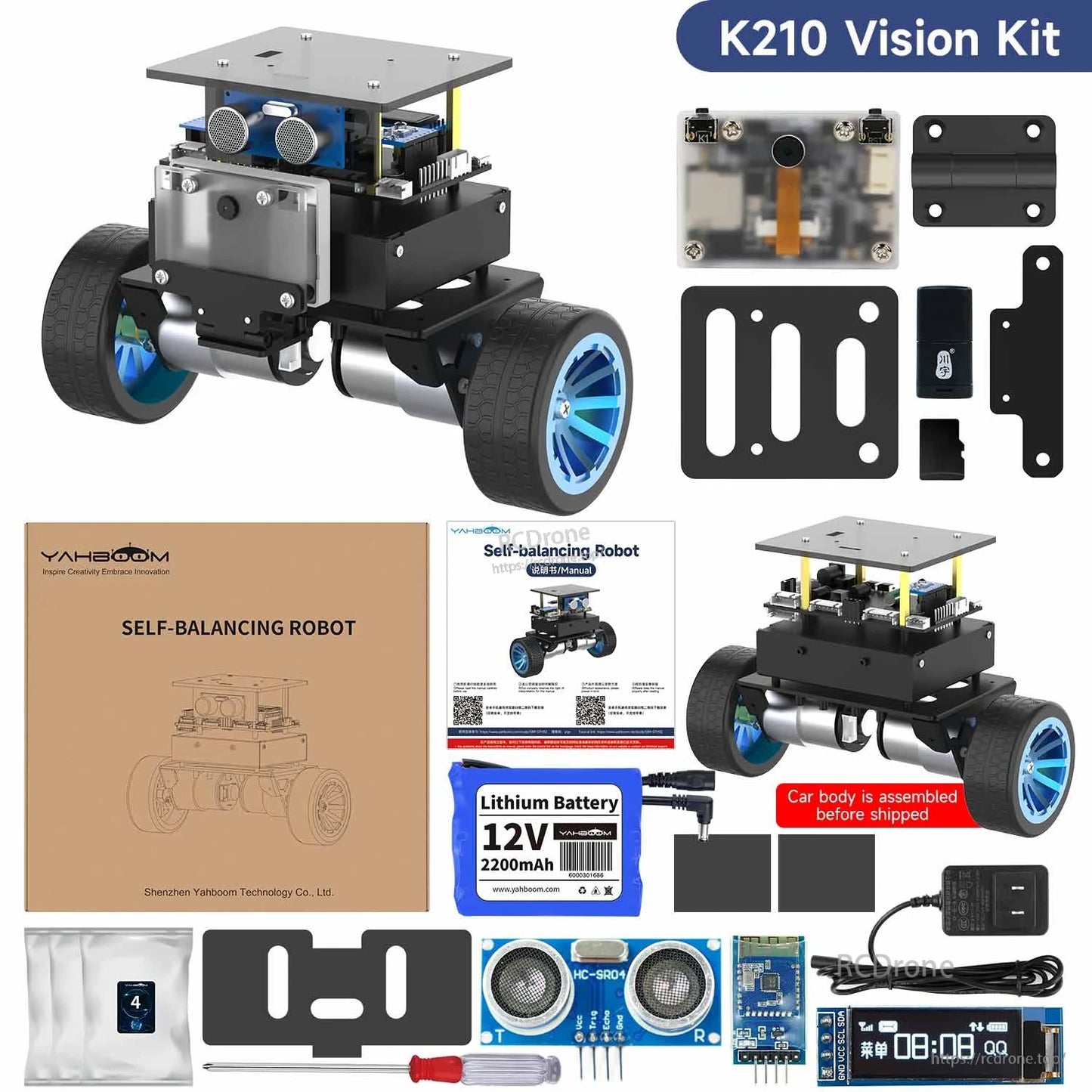

Kit Vision K210
- Kit Standard
- Modulo visione K210
- Piastra di montaggio cerniera
- Piastra cerniera ammortizzante
- Adattatore K210
- Pacchetto viti
- Scheda TF
- Lettore di schede
Note sul Kit Vision K210: Può realizzare funzioni di riconoscimento visivo e interattive come il seguimento visivo, il tracciamento di linee visive, il controllo tramite codice QR e altre funzioni.

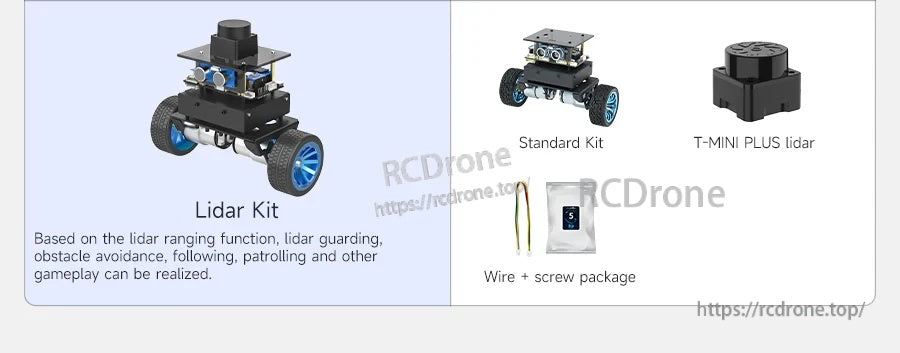

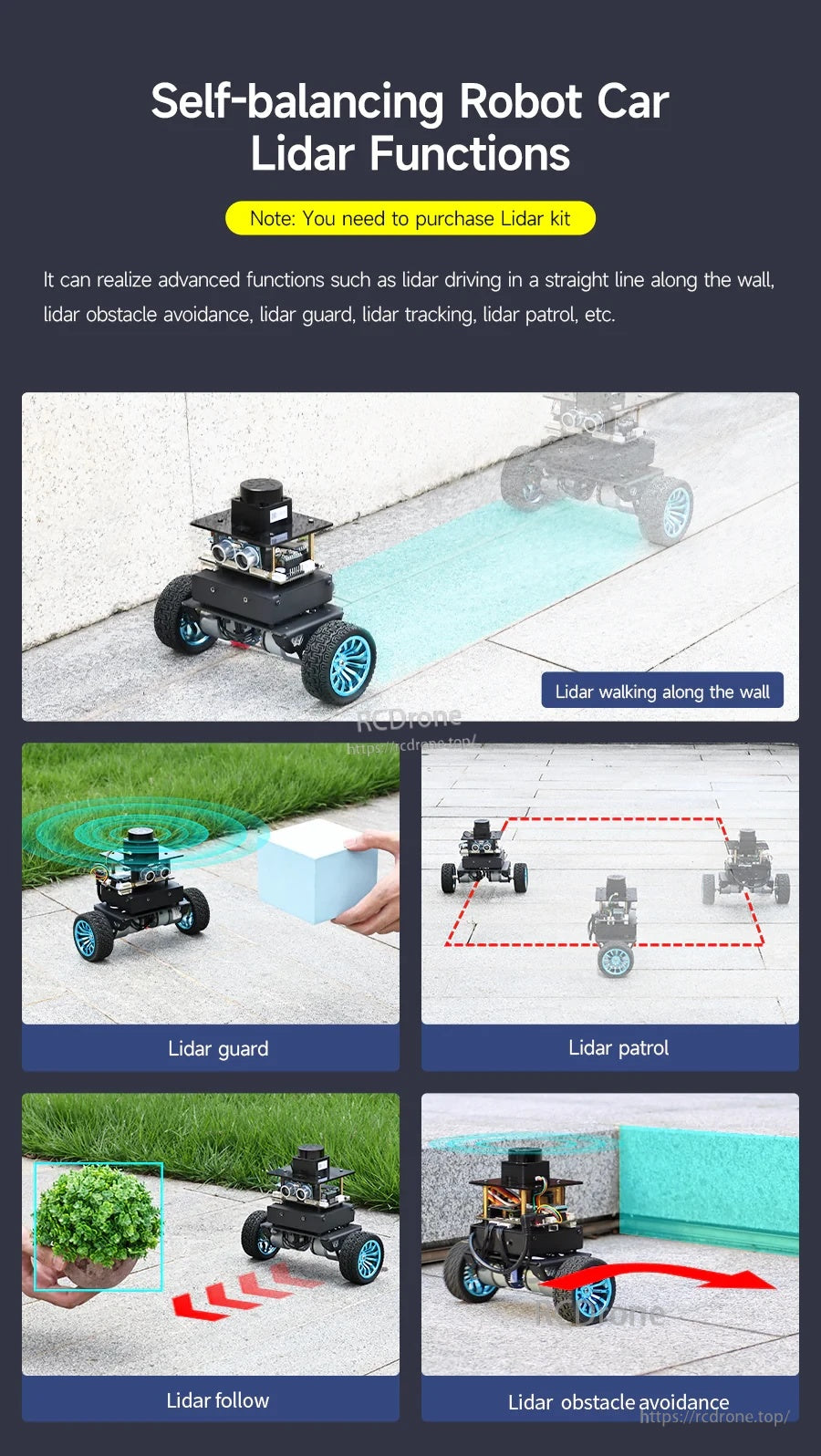

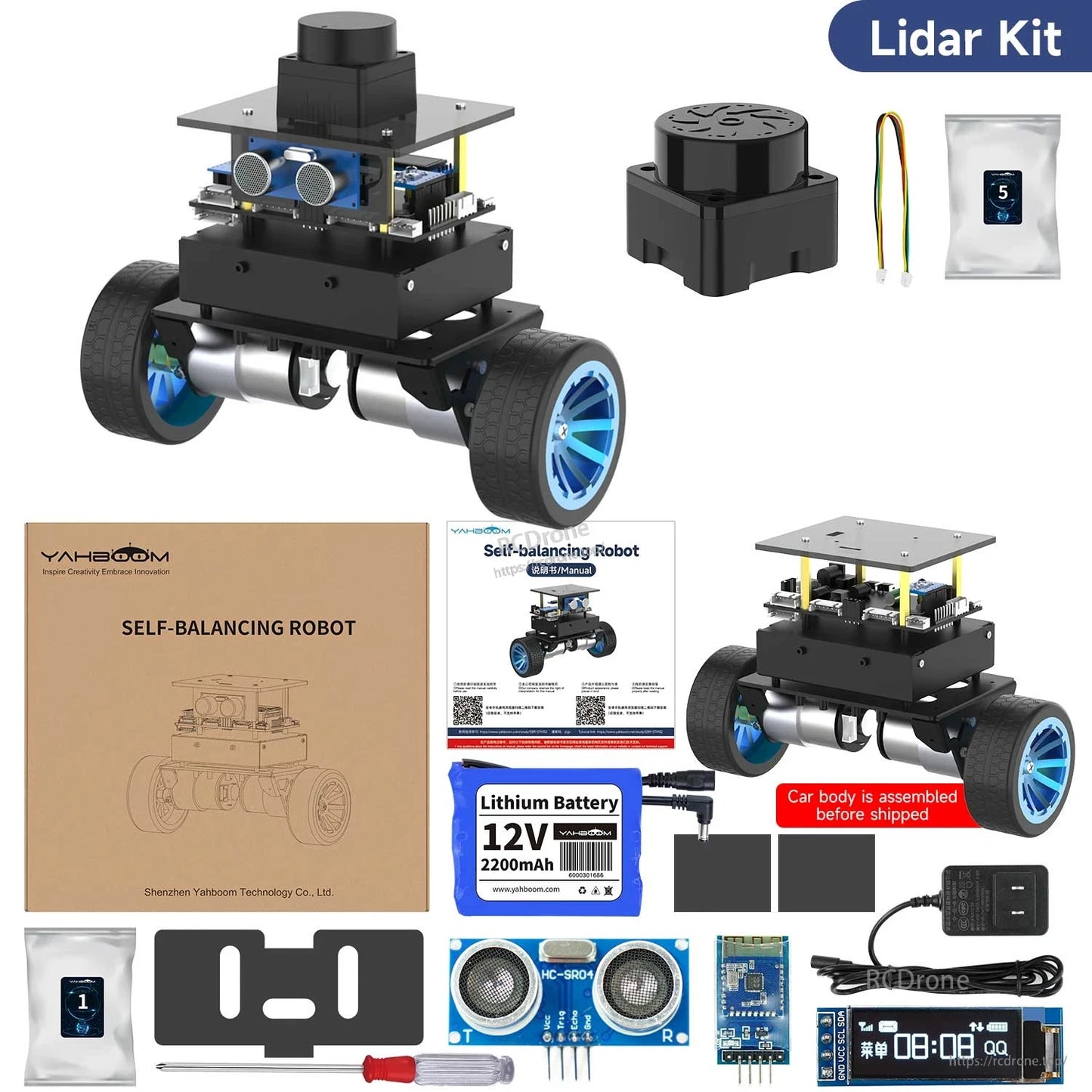

Kit Lidar
- Kit Standard
- Lidar T-MINI PLUS
- Pacchetto cavi + viti
Note sul Kit Lidar: Basato sulle funzioni di misurazione del lidar, possono essere realizzati giochi come protezione lidar, evitamento ostacoli, inseguimento, pattugliamento e altro.
Per aiuto nella scelta del kit e degli accessori giusti, contattare [email protected] or visita https://rcdrone.top/.
Applicazioni
- Istruzione in robotica e dimostrazioni in aula
- Apprendimento degli algoritmi di controllo (PID / LQR) e debug dei parametri
- Esperimenti di espansione dei sensori (ultrasonico, tracciamento di linea infrarossa, 2.4G wireless handle, K210 vision module, lidar)

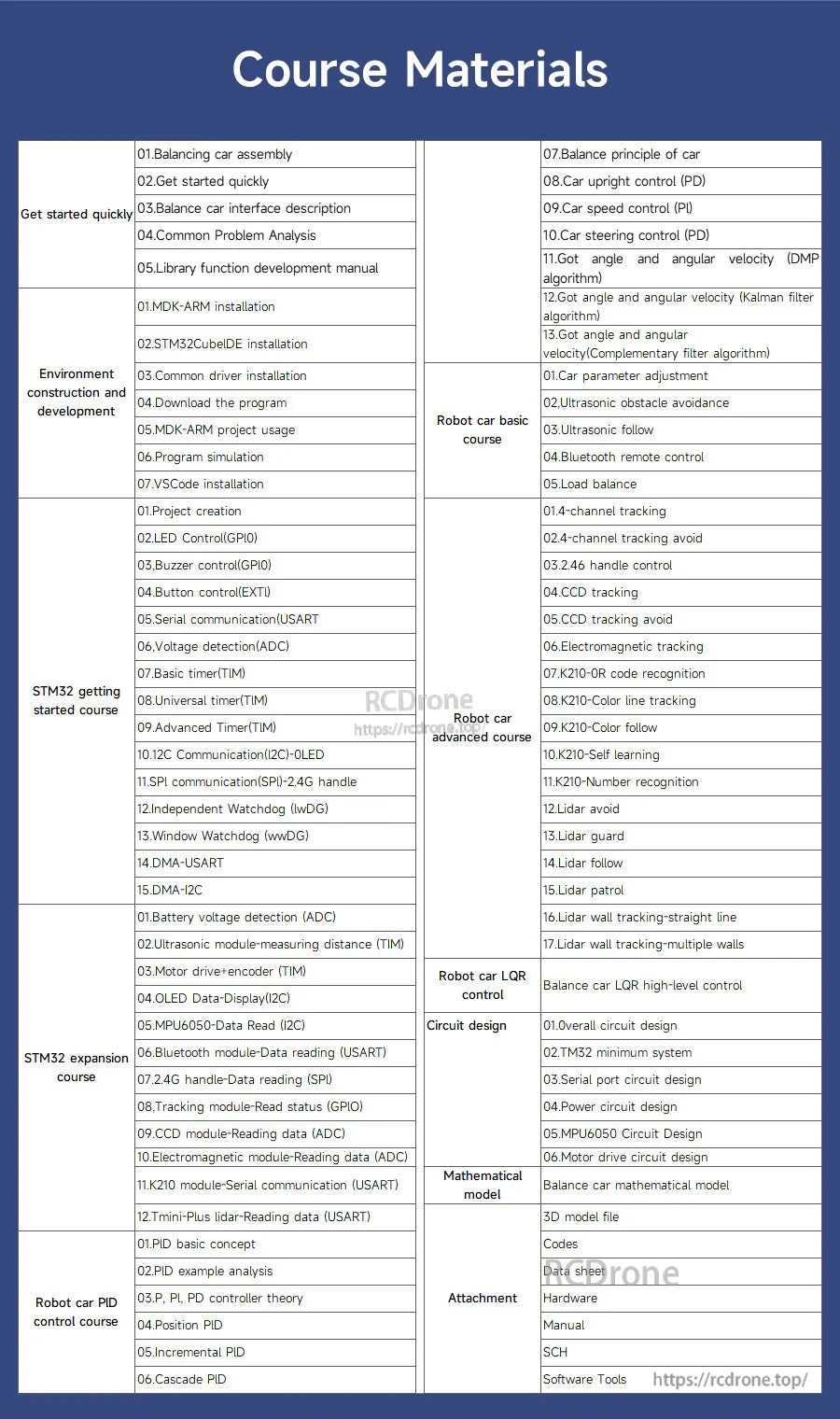

Manuali

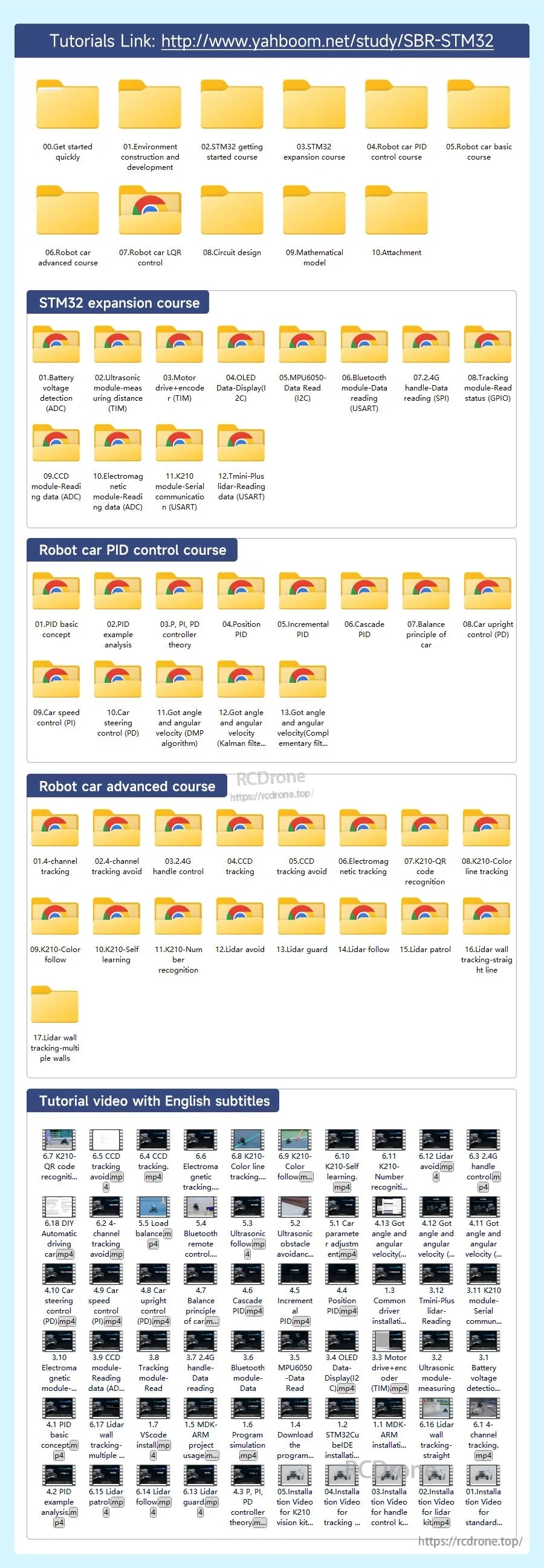

Link al tutorial
Auto robot a autoequilibrio STM32

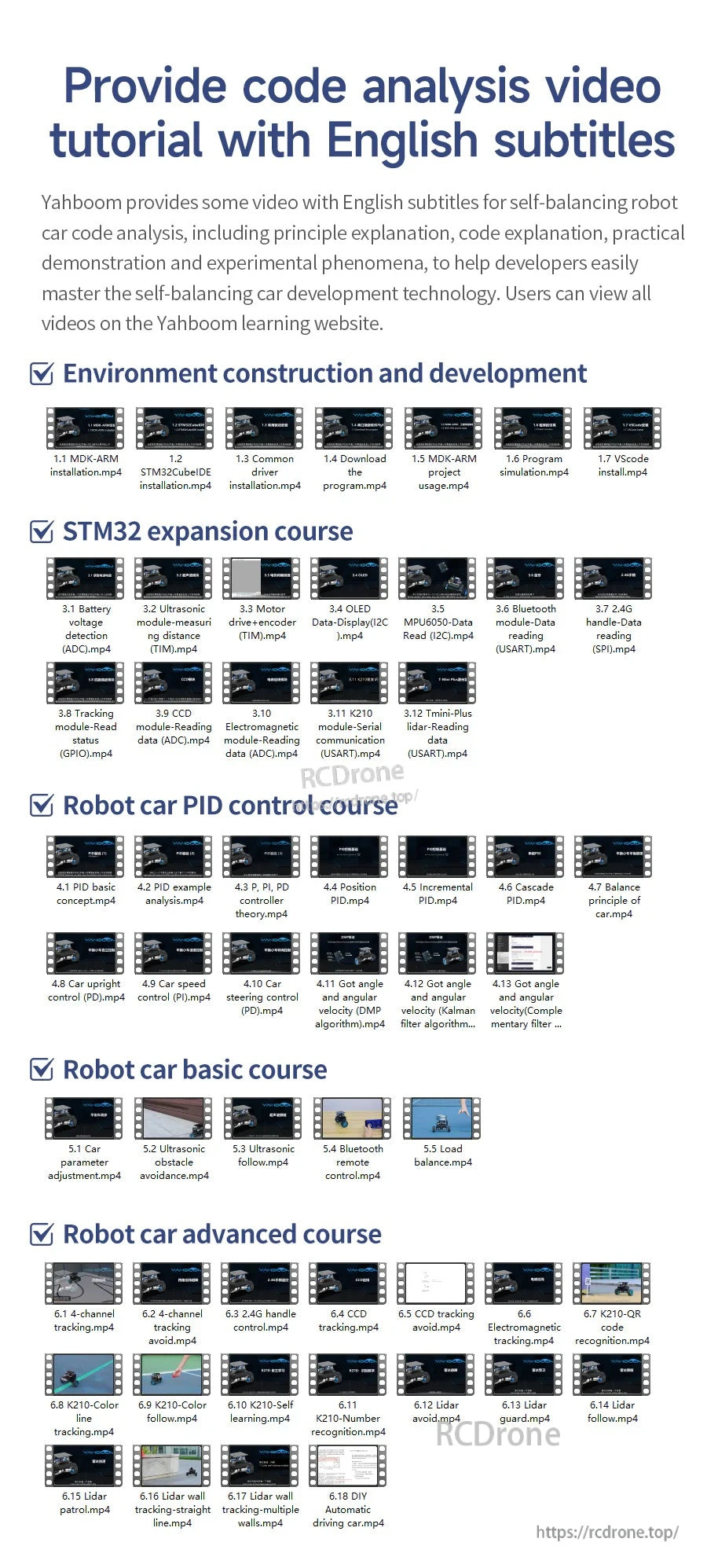

Video tutorial di analisi del codice con sottotitoli in inglese (come elencato)
-
Costruzione e sviluppo dell'ambiente
- 1.1 MDK-ARM installation.mp4
- 1.2 STM32CubeIDE installation.mp4
- 1.3 Driver comune installation.mp4
- 1.4 Scarica il program.mp4
- 1.5 Progetto MDK-ARM usage.mp4
- 1.6 Programma simulation.mp4
- 1.7 VSCode install.mp4
-
Corso di espansione STM32
- 3.1 Rilevamento della tensione della batteria (ADC).mp4
- 3.2 Modulo ultrasonico-misurazione della distanza (TIM).mp4
- 3.3 Azionamento del motore+encoder (TIM).mp4
- 3.4 Dati OLED-Visualizzazione(I2C).mp4
- 3.5 MPU6050-Lettura dati (I2C).mp4
- 3.6 Modulo Bluetooth - Lettura dati (USART).mp4
- 3.7 Lettura del modulo di controllo maniglia 2.4G (SPI).mp4
- 3.8 Modulo di tracciamento - Leggi stato (GPIO).mp4
- 3.9 Modulo CCD - Lettura dati (ADC).mp4
- 3.10 Modulo elettromagnetico - Lettura dati (ADC).mp4
- 3.11 Modulo K210 - Comunicazione seriale (USART).mp4
- 3.12 Tmini-Plus lidar - Lettura dati (USART).mp4
-
Corso di controllo PID per auto robot
- 4.1 Fondamenti del PID concept.mp4
- 4.2 Esempio di PID analysis.mp4
- 4.3 Controllore P, PI, PD theory.mp4
- 4.4 Posizione PID.mp4
- 4.5 Incrementale PID.mp4
- 4.6 Cascata PID.mp4
- 4.7 Principio di bilanciamento di car.mp4
- 4.8 Controllo verticale dell'auto (PD).mp4
- 4.9 Controllo della velocità dell'auto (PI).mp4
- 4.10 Controllo della sterzata dell'auto (PD).mp4
- 4.11 Ottieni angolo e velocità angolare (algoritmo DMP).mp4
- 4.12 Ottieni angolo e velocità angolare (algoritmo filtro di Kalman).mp4
- 4.13 Ottieni angolo e velocità angolare (filtro complementare ...)
-
Corso base di auto robot
- 5.1 Parametro dell'auto adjustment.mp4
- 5.2 Ostacolo ad ultrasuoni avoidance.mp4
- 5.3 Ultrasuoni follow.mp4
- 5.4 Telecomando Bluetooth control.mp4
- 5.5 Carico balance.mp4
-
Corso avanzato di auto robot
- 6.1 4-canali tracking.mp4
- 6.2 Tracciamento a 4 canali avoid.mp4
- 6.3 Maniglia 2.4G control.mp4
- 6.4 CCD tracking.mp4
- 6.5 Tracciamento CCD avoid.mp4
- 6.6 Elettromagnetico tracking.mp4
- 6.7 K210-codice QR recognition.mp4
- 6.8 K210-linea colorata tracking.mp4
- 6.9 K210-Colore follow.mp4
- 6.10 K210-Self learning.mp4
- 6.11 K210-Numero recognition.mp4
- 6.12 Lidar avoid.mp4
- 6.13 Lidar guard.mp4
- 6.14 Lidar follow.mp4
- 6.15 Lidar patrol.mp4
- 6.16 Lidar tracciamento parete-dritto line.mp4
- 6.17 Lidar tracciamento parete-multiplo walls.mp4
- 6.18 Guida automatica fai-da-te car.mp4
Dettagli

Una piattaforma robotica compatta basata su STM32 progettata per l'apprendimento dei sistemi di controllo, la messa a punto e l'espansione dei sensori.

Una panoramica dell'hardware di controllo della piattaforma, dei sensori e delle caratteristiche principali di bilanciamento, oltre a un confronto di mercato per una selezione rapida.

Le risorse di apprendimento passo-passo coprono la configurazione dell'ambiente, lezioni di espansione, messa a punto PID e corsi robotici progressivi.


Scegli il kit standard per il bilanciamento del nucleo più funzioni ultrasoniche e display di stato sul dispositivo.

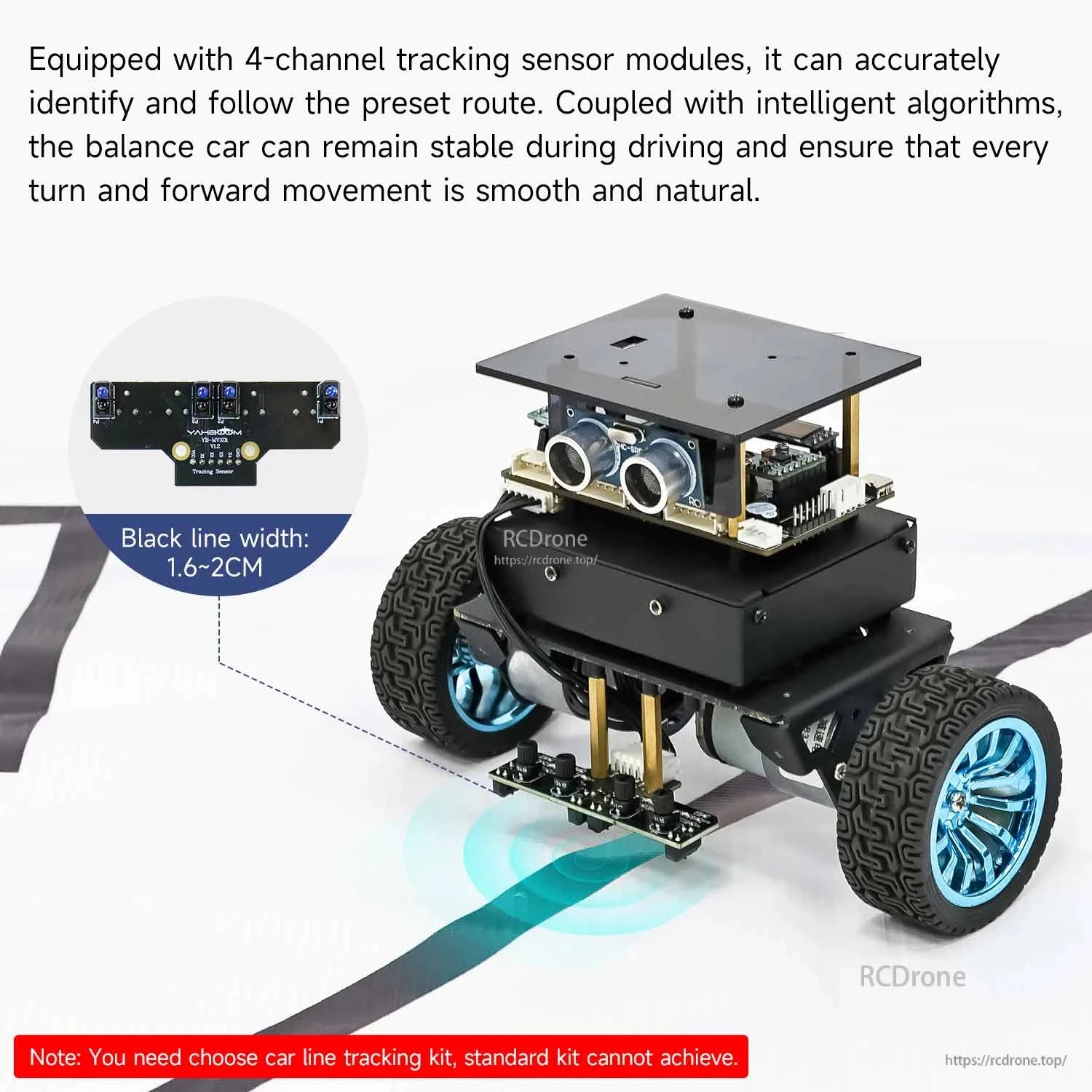

Aggiungi il kit di tracciamento della linea per seguire percorsi di nastro nero e gestire curve a angolo retto e incroci.

Il kit di controllo della maniglia consente la guida remota wireless in stile PS2 e il controllo della velocità.

Il kit di visione K210 apre interazioni in stile AI come il controllo QR, il tracciamento dei colori e il seguimento visivo.

Aggiorna a lidar per comportamenti di navigazione avanzati come seguire, evitare ostacoli e modalità di guardia.

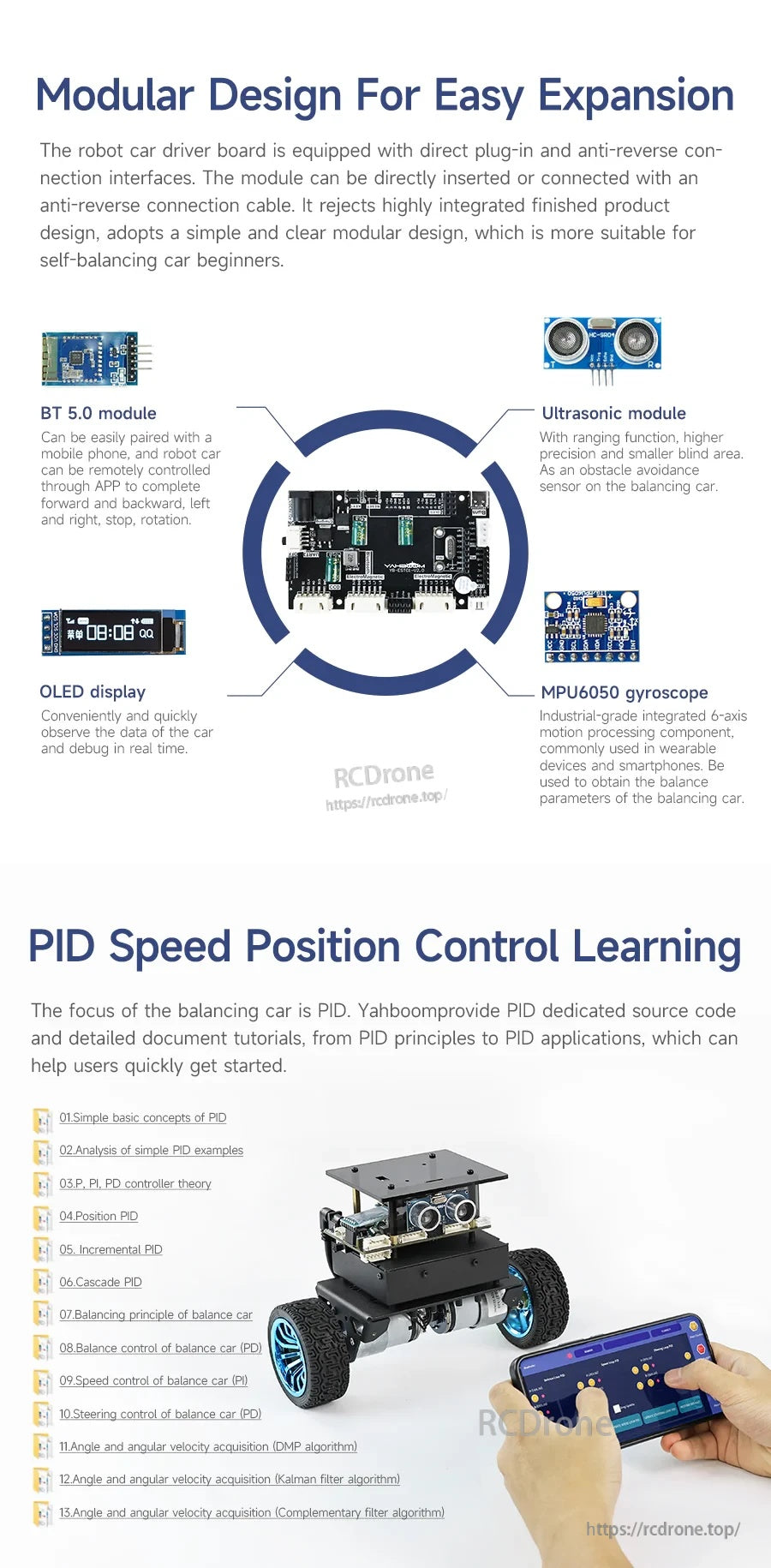

Costruito attorno a un MCU STM32F103RCT6 per supportare il controllo del bilanciamento in tempo reale e una ricca espansione periferica.

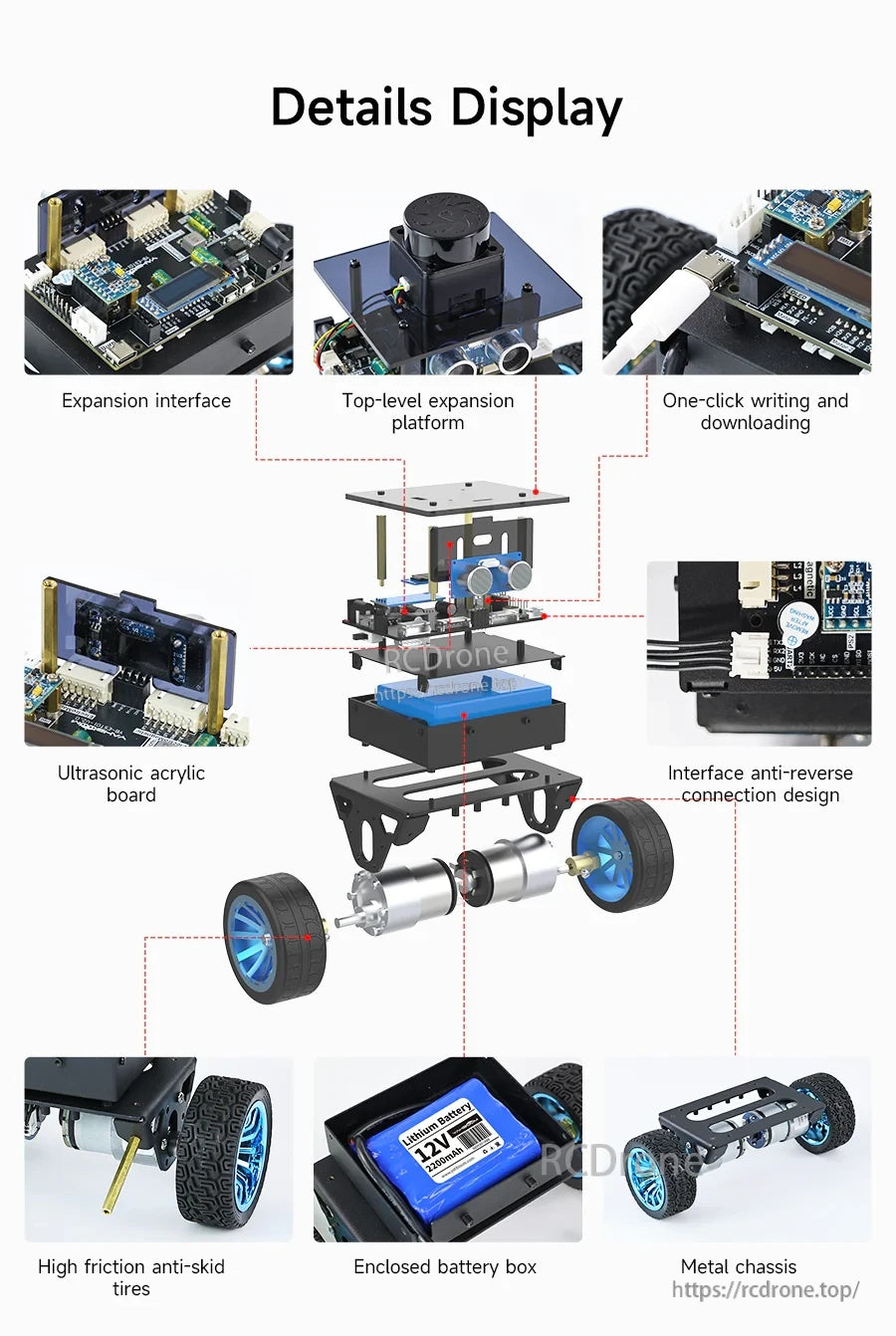

Un telaio metallico rigido e motori encoder forniscono feedback stabile per il controllo del bilanciamento e la misurazione della velocità.

I dettagli della costruzione del motore e le indicazioni per il cablaggio aiutano con l'assemblaggio, la risoluzione dei problemi e gli esperimenti di controllo.

Un'app Android supporta la regolazione dei parametri e il passaggio tra più modalità di movimento e sensori.

Il controllo, la regolazione PID e la visualizzazione delle forme d'onda sono organizzati in schermate dedicate dell'app per un debug più veloce.

Le funzioni principali includono il riconoscimento della postura, una capacità di carico fino a 4 kg, abilità di arrampicata, evitamento ultrasonico e letture OLED.

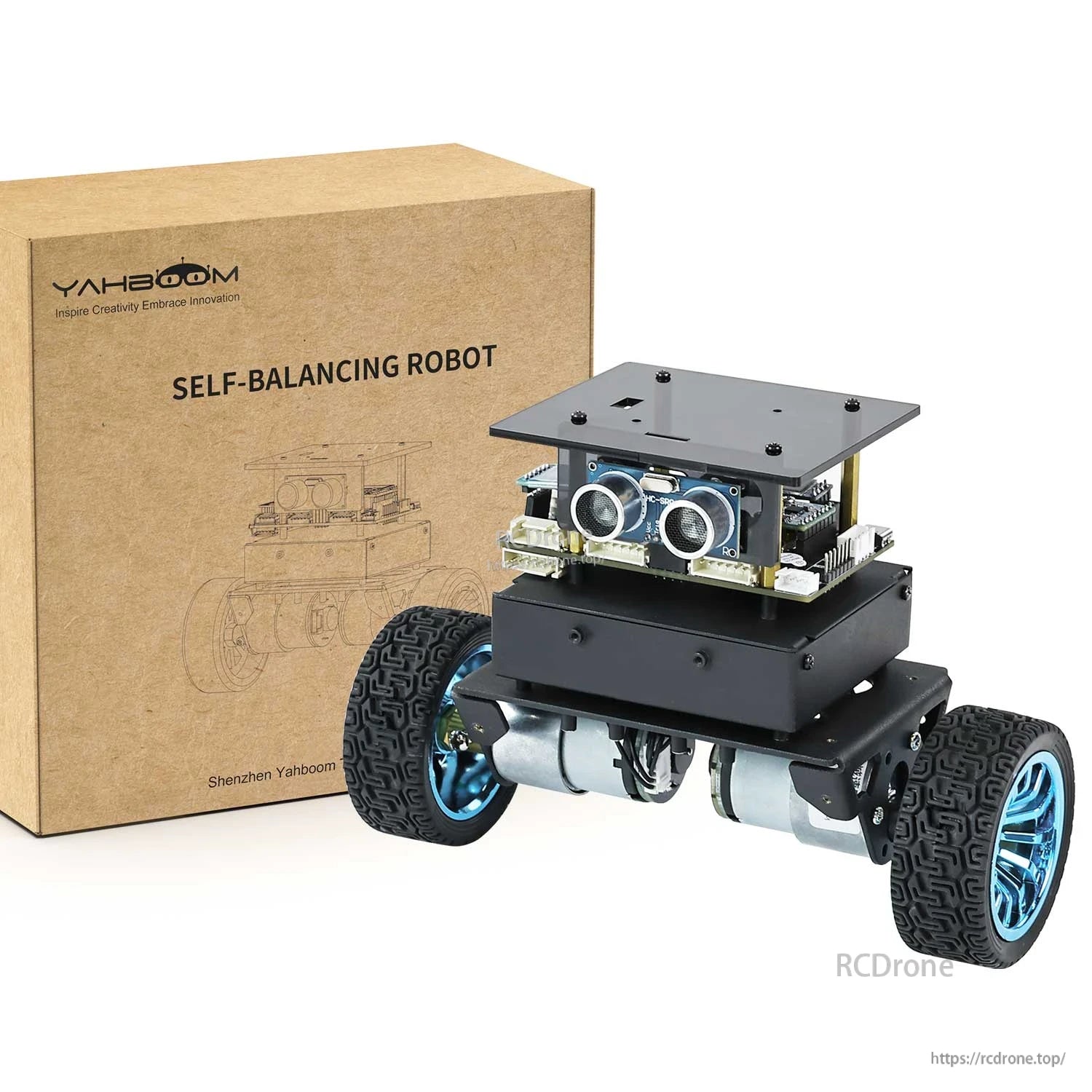

La macchina robotica auto-bilanciante Yahboom STM32 supporta il seguimento delle pareti basato su LiDAR, l'evitamento degli ostacoli, il pattugliamento, la guardia e i comportamenti di inseguimento.

La macchina robotica auto-bilanciante Yahboom STM32 supporta il tracciamento delle linee, il seguimento dei colori, il controllo tramite codice QR e compiti di riconoscimento visivo per progetti interattivi.

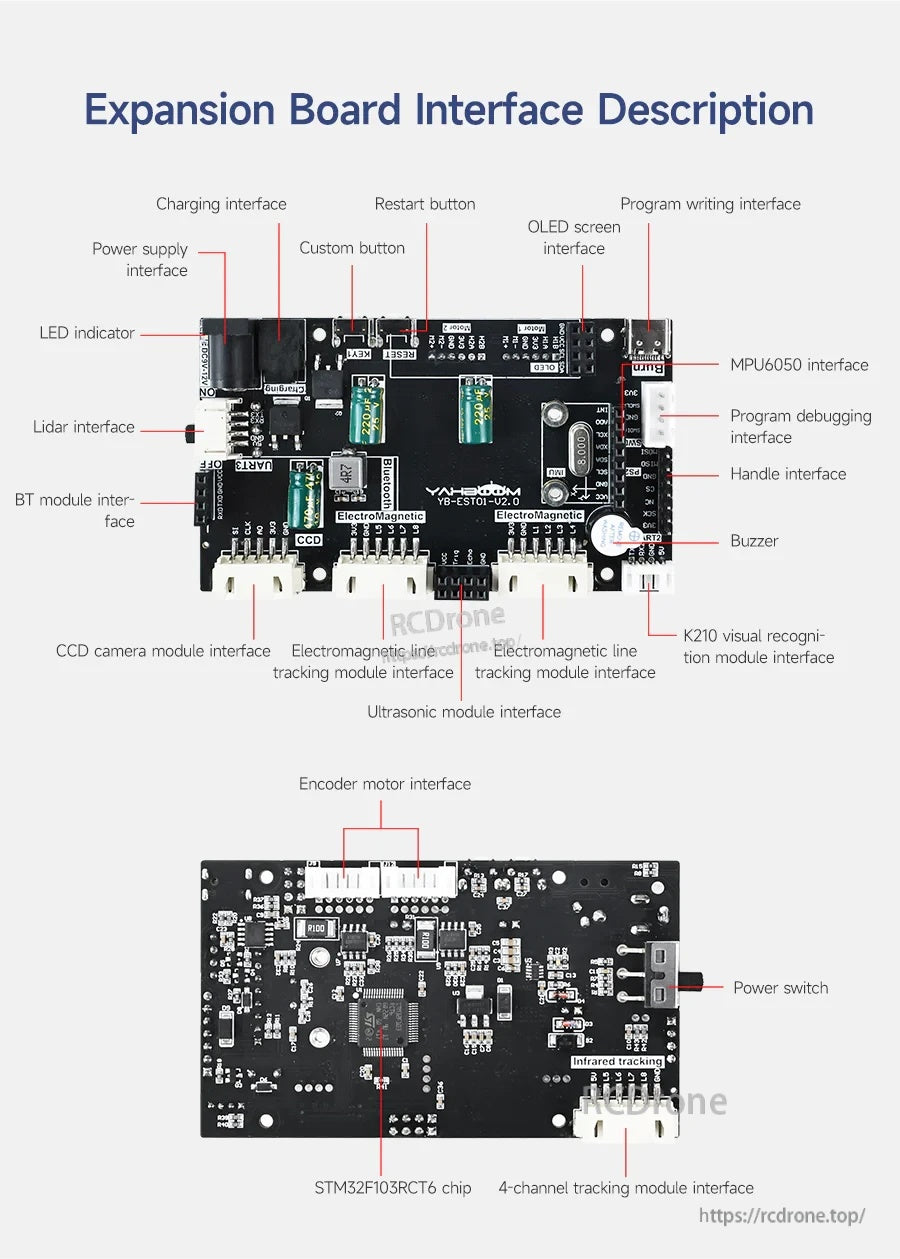

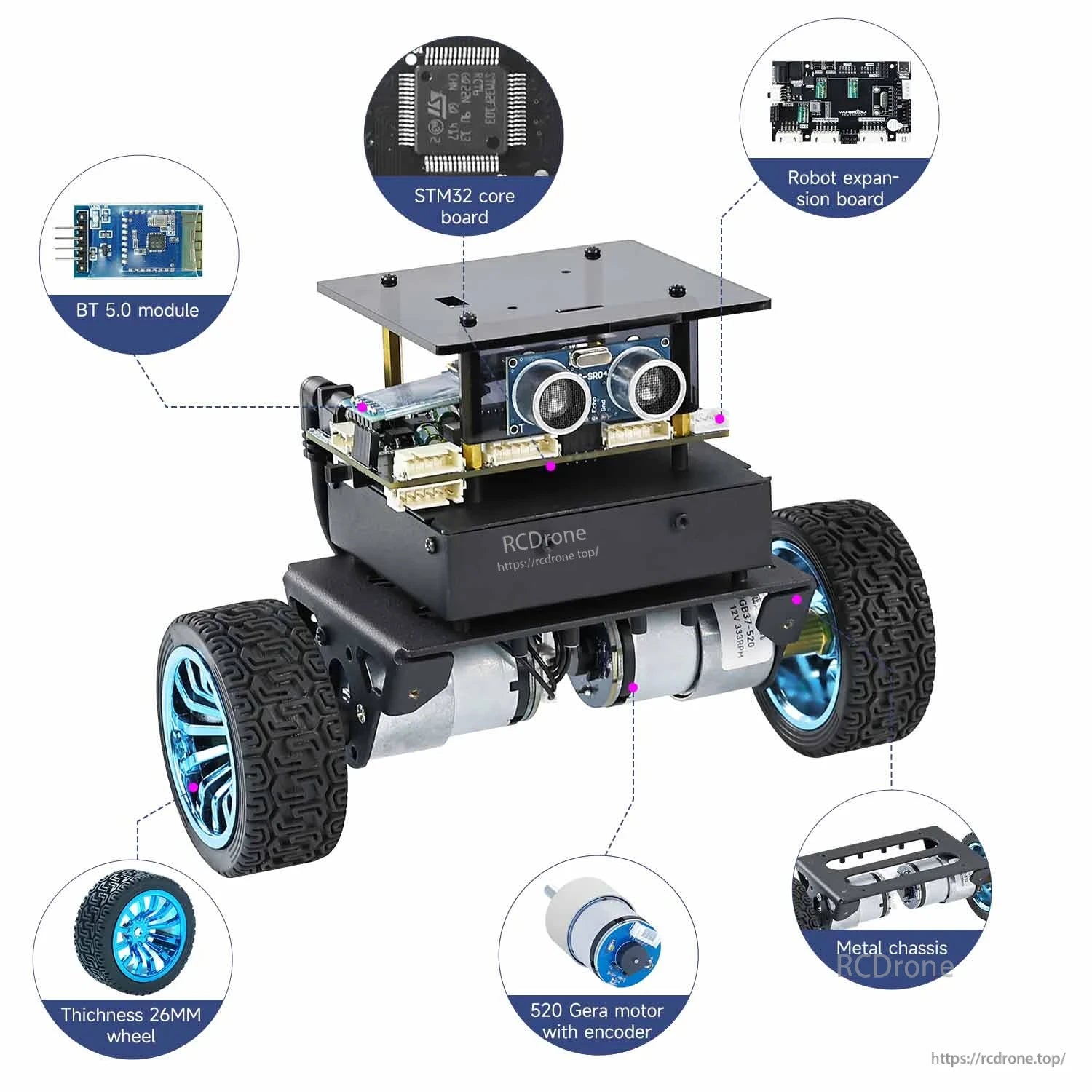

Il robot auto-bilanciante Yahboom STM32 utilizza una scheda di controllo modulare con Bluetooth, sensori ad ultrasuoni, display OLED e un modulo giroscopico MPU6050 per la regolazione e l'apprendimento PID.

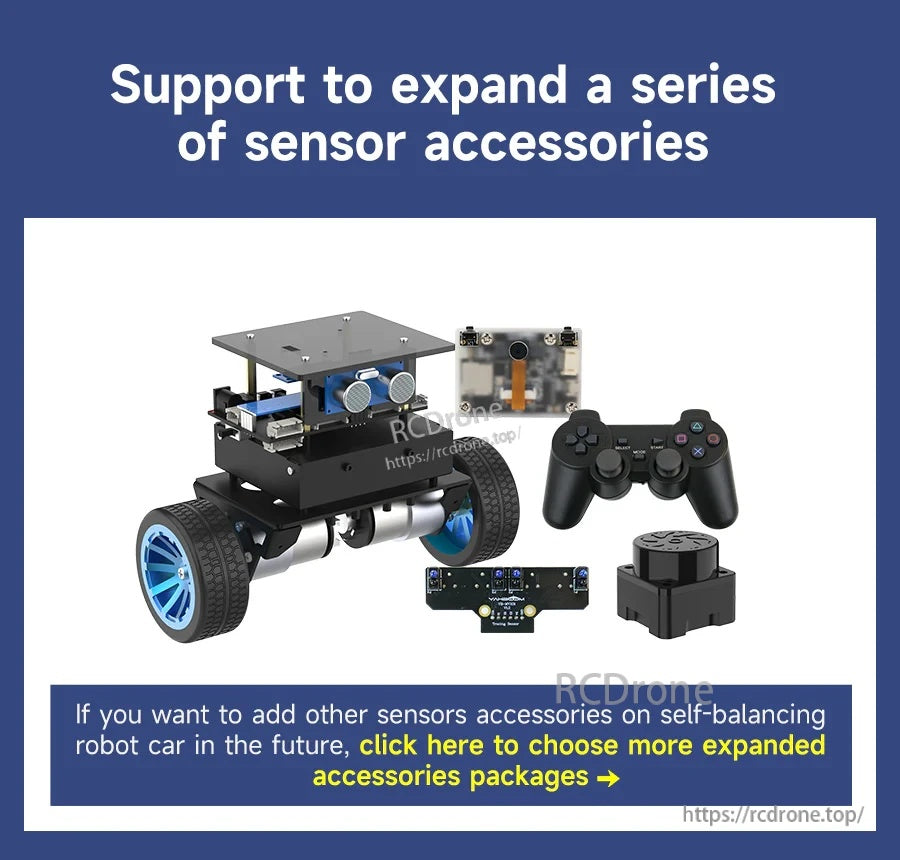

Il kit del robot auto-bilanciante Yahboom STM32 supporta accessori sensoriali aggiuntivi e include un telaio a due ruote, un modulo fotocamera e un controller in stile gamepad.

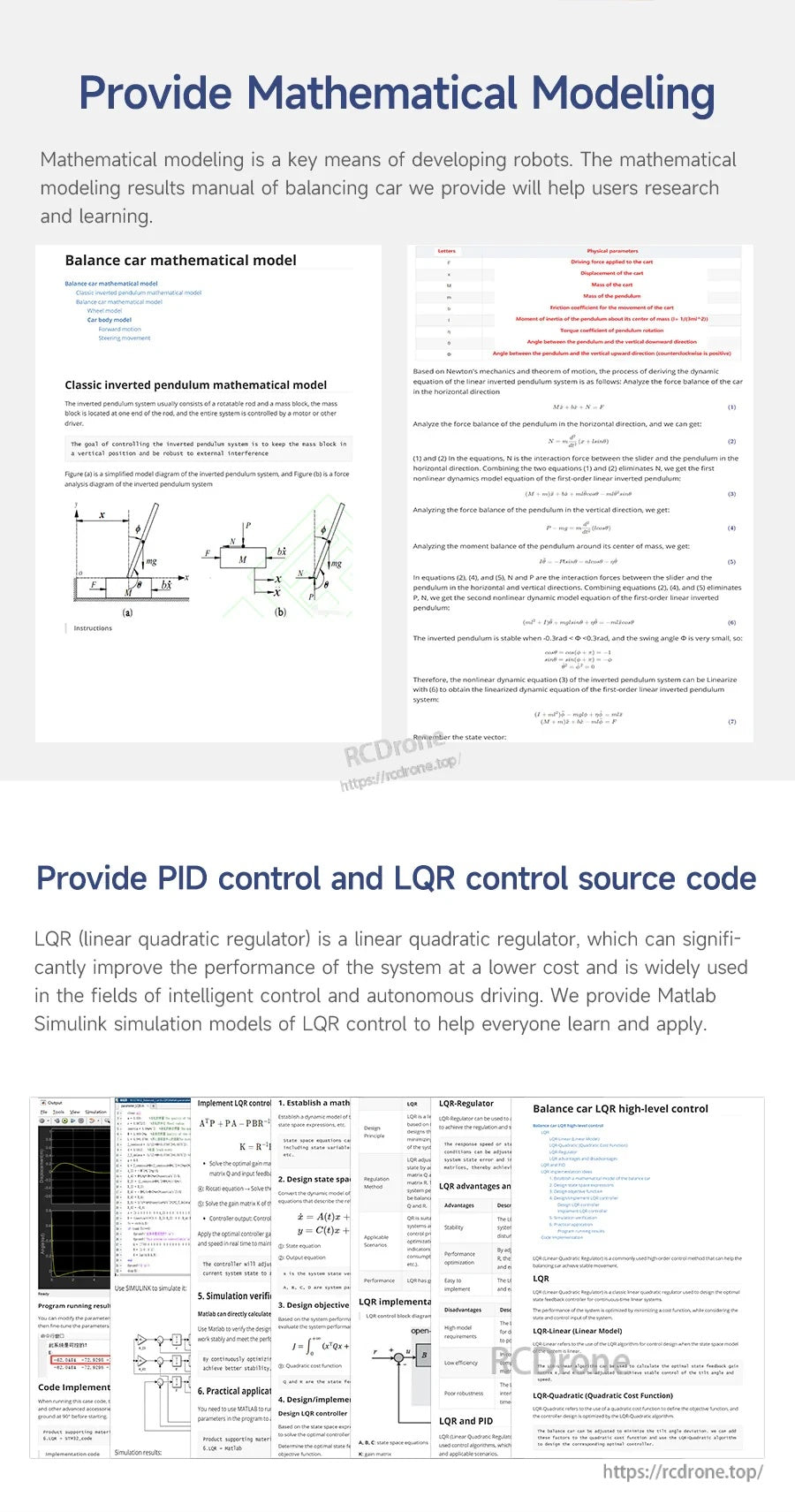

Le note di modellazione matematica e il codice sorgente di controllo PID/LQR supportano la regolazione e lo sviluppo del controllo per il robot auto-bilanciante STM32.

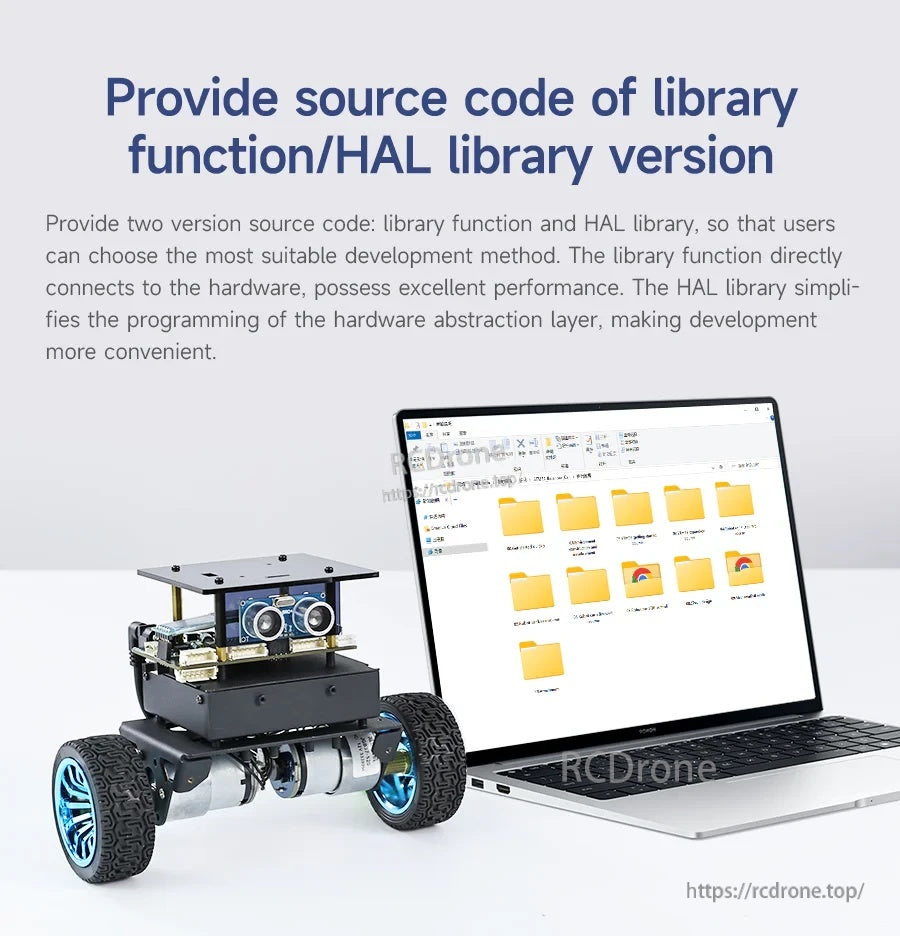

Il robot auto-bilanciante Yahboom STM32 è abbinato a cartelle di codice sorgente scaricabili, inclusi funzioni di libreria e versioni HAL per lo sviluppo.

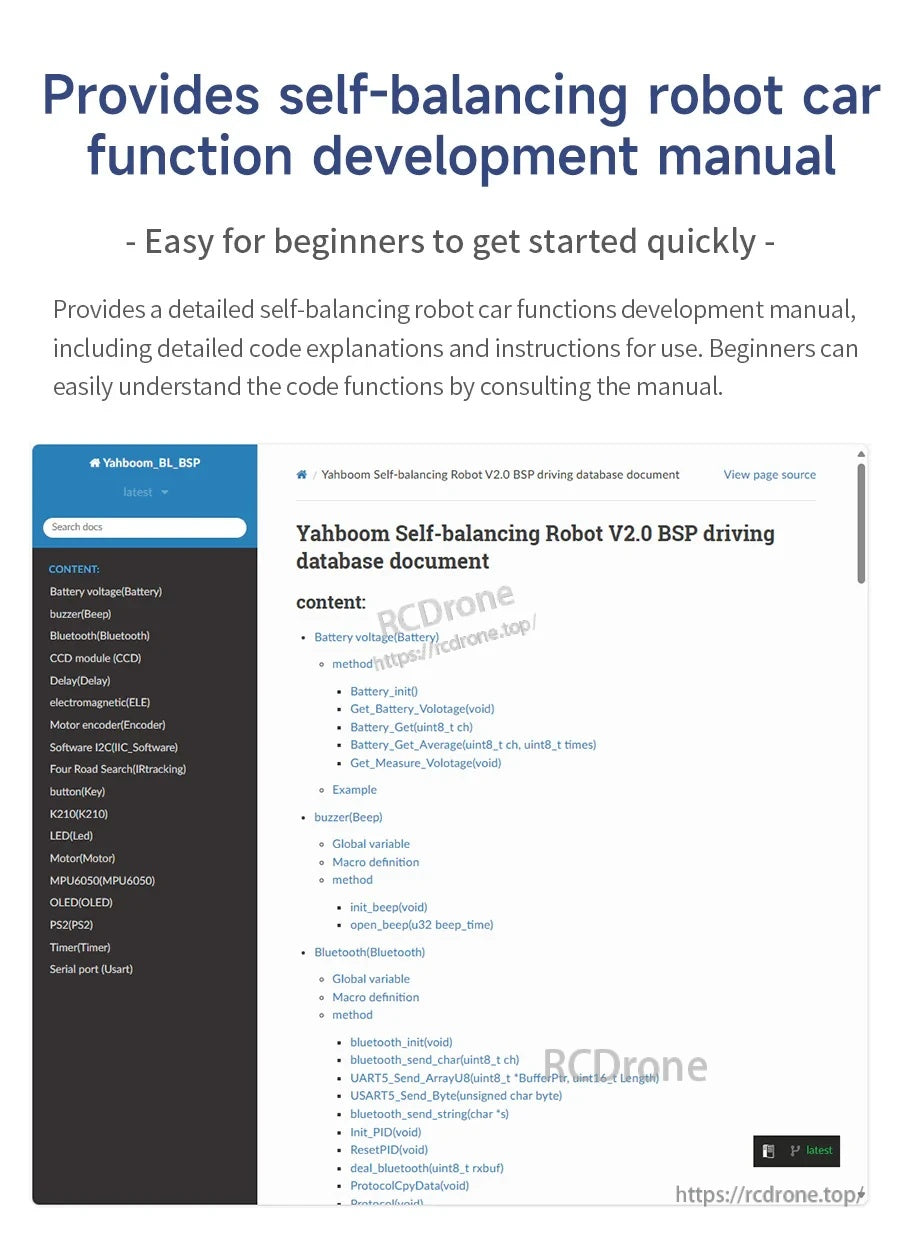

Il robot auto-bilanciante Yahboom STM32 include un manuale dettagliato per lo sviluppo delle funzioni e un documento del database di pilotaggio BSP per supportare la codifica e la configurazione.

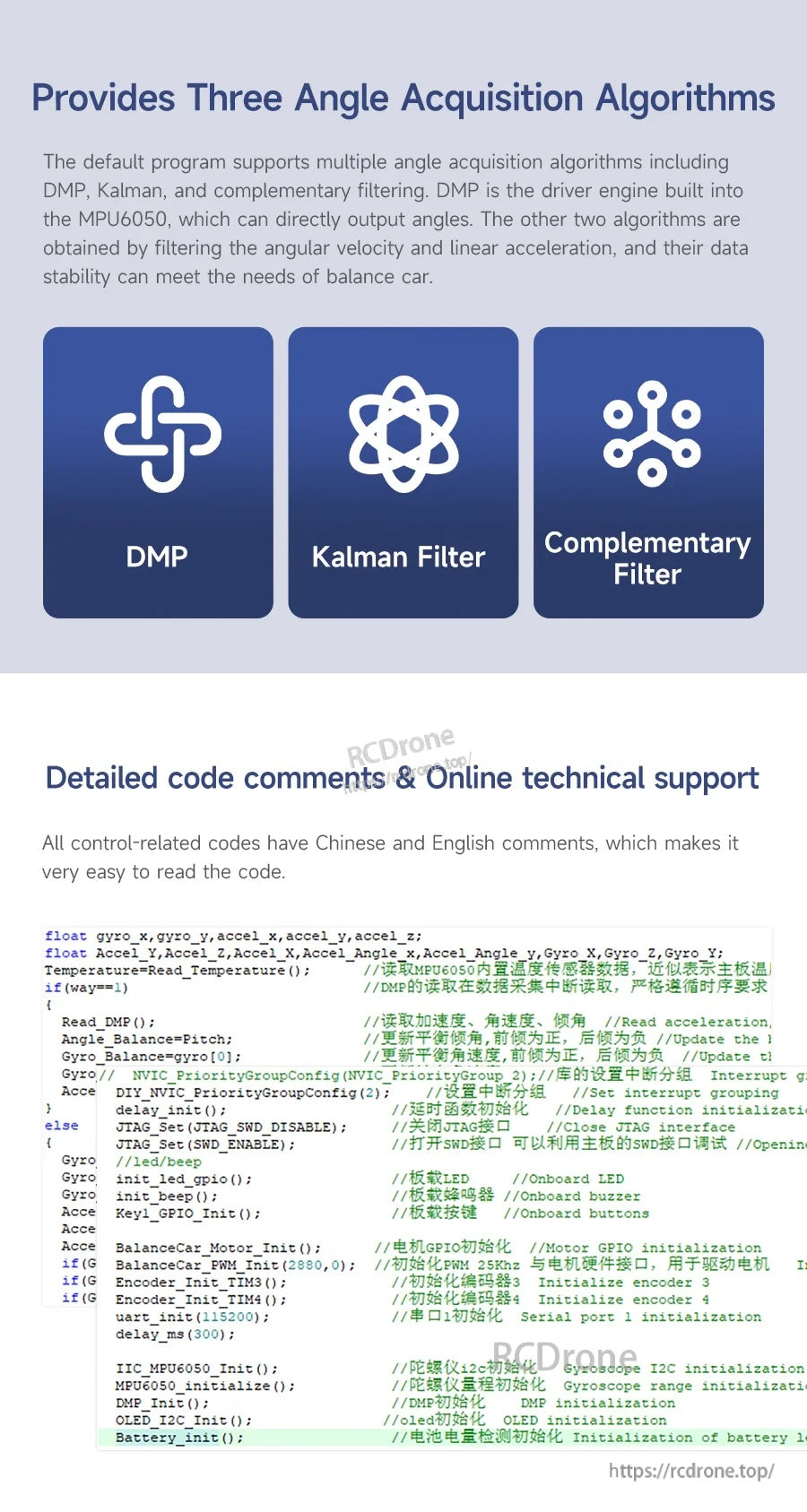

Il codice del robot auto-bilanciante Yahboom STM32 supporta DMP, filtro di Kalman e opzioni di filtro complementare per l'acquisizione e la regolazione dell'angolo.

I materiali del corso del robot auto-bilanciante Yahboom STM32 delineano lezioni passo-passo su assemblaggio, programmazione STM32CubeIDE e regolazione PID.

La documentazione del robot auto-bilanciante Yahboom STM32 include cartelle tutorial organizzate e lezioni video per guidare l'installazione e la programmazione.

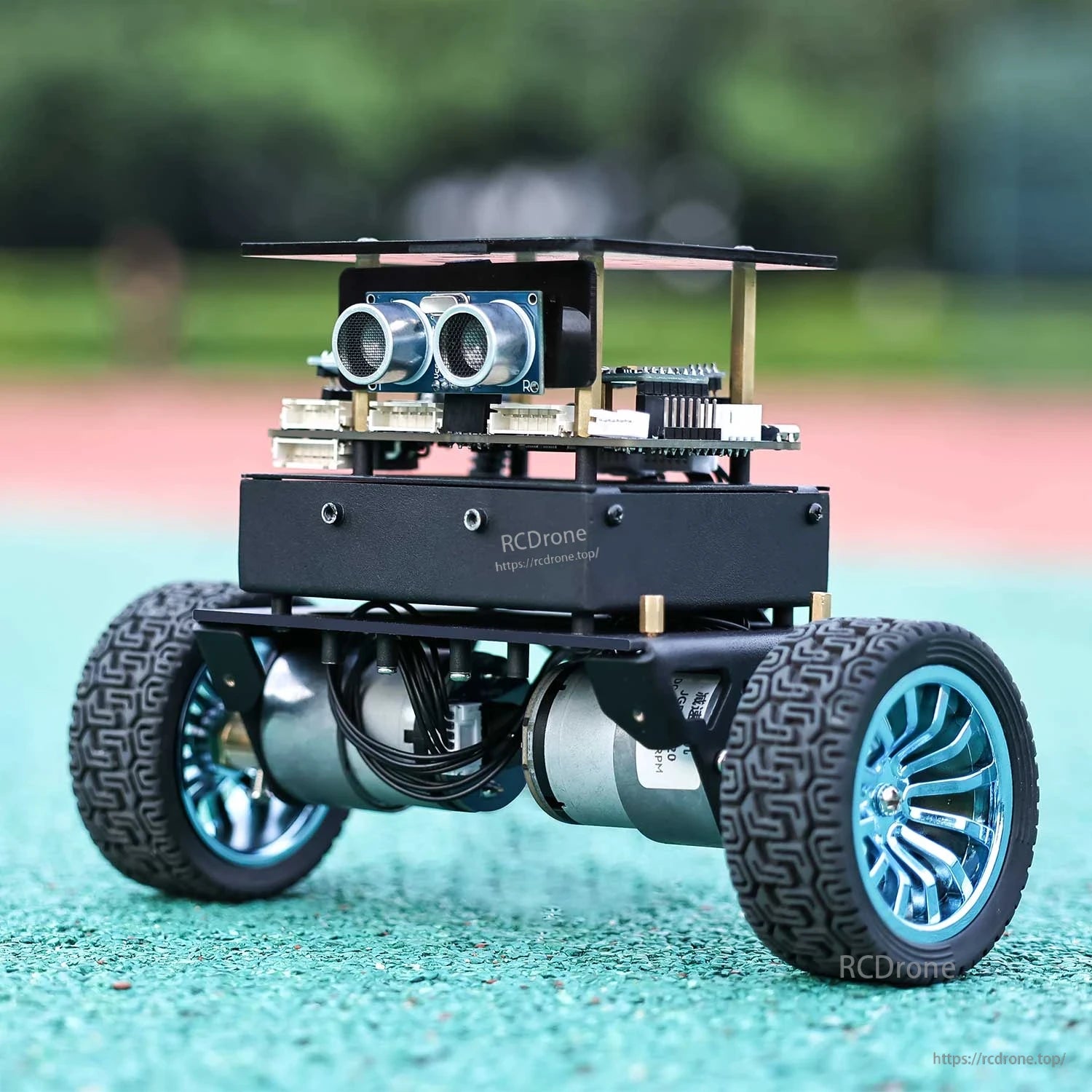

Il robot auto-bilanciante STM32 utilizza un telaio in metallo con una scatola batteria chiusa, ruote antiscivolo e schede di espansione e sensori modulari per un facile assemblaggio.

La scheda di espansione del robot STM32 utilizza connettori chiaramente etichettati per alimentazione, motori, sensori (MPU6050, ultrasonico, lidar) e programmazione per semplificare il cablaggio e l'installazione.

Il robot auto-bilanciante Yahboom STM32 utilizza un controller STM32F103C8T6 e elenca un 7.Batteria 4V 2200mAh insieme alle dimensioni chiave per la pianificazione dell'adattamento.

Il kit robotico auto-bilanciante Yahboom STM32 include accessori per il tracciamento delle linee, un set di manico wireless PS2, parti del modulo visivo K210 e accessori T-MINI PLUS LiDAR per l'espansione.
Related Collections
