概要:
のタロット 5.8G 1.6W 48CH ビデオトランスミッターは、長距離 FPV (一人称視点) ドローン飛行と多軸航空機向けに設計された、Tarot の新しくアップグレードされた 1600mW 伝送システムです。48 チャンネルと電力調整機能を備えたこの VTX は、柔軟性とパフォーマンスを重視して構築されています。超小型軽量設計と耐久性のある 6061T6 アルミニウム合金ケースの組み合わせにより、安定した動作と効率的な放熱が保証され、プロ用とレクリエーション用の両方のドローン用途に最適です。
- 入力電圧: 7〜36V DC(2〜6Sバッテリーをサポート)。
- 送信電力: 25mW、400mW、800mW、1600mWの間で調整可能です。
- 重さ:ケース付き(アンテナなし)で14.3g、ケースとアンテナなしで5.1g。
- 寸法: 41mm×25mm×8.5mm。
- ビデオフォーマット: NTSC/PAL。

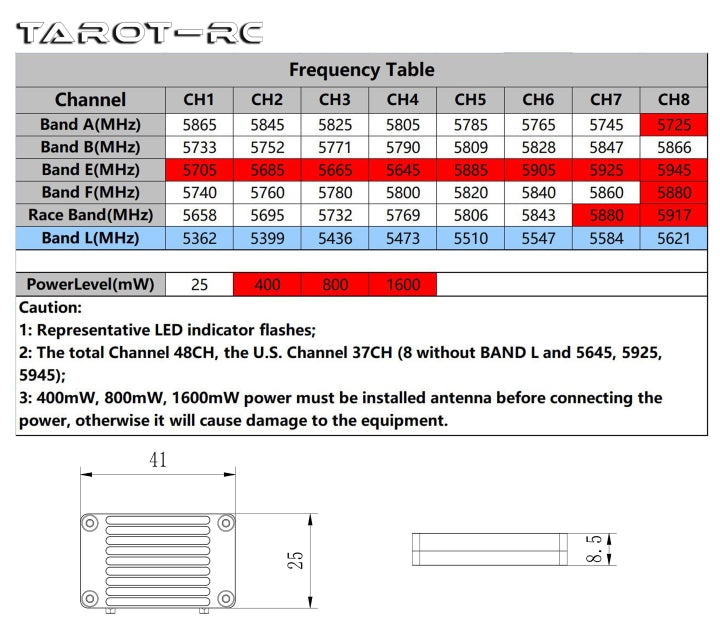

頻度表:
VTX は複数のバンドにわたって 48 のチャネルを提供し、地域やアプリケーションのニーズに応じて柔軟な操作を可能にします。詳細な周波数表を以下に示します。
チャネル | 1 位 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
---|---|---|---|---|---|---|---|---|
バンドA (MHz) | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
バンドB (MHz) | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
バンドE (MHz) | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
バンド F (MHz) | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
レースバンド (MHz) | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
バンドL (MHz) | 5362 | 5399 | 5436 | 5473 | 5510 | 5547 | 5584 | 5621 |
パワーレベル:
電力レベル (mW) | 25 | 400 | 800 | 1600 |
---|
製品の特徴:
- 48チャンネル出力:ボタンで簡単に切り替え可能、従来の周波数帯域と互換性があります。

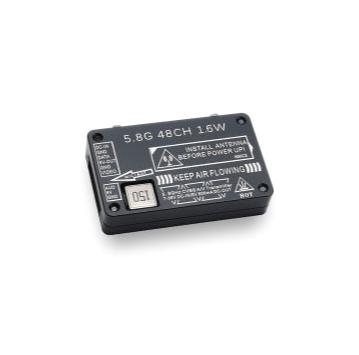

- デュアル信号入力: 1 つのビデオ信号と 1 つのオーディオ信号入力を提供します。
- 電源出力:カメラ電源用に 5V/0.5A の電力出力を提供します (損傷を防ぐため、カメラの電圧と電流が範囲内であることを確認してください)。
- 長距離伝送:自動調整電力レベルにより、以前のモデルと比較して伝送距離が向上しました。
- 高品質の放熱: 6061T6 アルミニウム合金ケースは最適な熱管理を保証し、長距離 FPV 飛行中に安定したパフォーマンスを提供します。
製品パラメータ:
パラメータ | 仕様 |
---|---|
入力電圧 | 7~36V DC(2~6S) |
出力電圧 | 5V/0.5A |
重さ | 5.1g(ケースとアンテナなし); 14.3g(ケースあり) |
寸法(長さ×幅×高さ) | 41mm × 25mm × 8.5mm |
ビデオフォーマット | NTSC/PAL-NTSC フォーマット |
チャンネル | 48CH / 37CH(米国地域) |
送信周波数 | 48CH / 37CH(米国)、詳細は周波数表を参照 |
送信電力 | 25mW / 400mW / 800mW / 1600mW(調整可能) |
変調タイプ | FM |
アンテナインターフェース | MMCX |
注意:
- アンテナ要件:機器の損傷を防ぐため、電源を入れる前にアンテナが取り付けられていることを確認してください。
- 周波数マッチング:最適なパフォーマンスを得るには、VTX と VRX の両方を同じ周波数に設定します (詳細については周波数表を参照してください)。
- 熱中症予防:送信機のシェルは使用中に熱くなることがあります。直接触れないようにしてください。これは正常な動作特性であり、デバイスが正常に動作することを保証します。
- シェルの取り外し:重量を軽減するためにケースを取り外すこともできますが、放熱に影響し、送信電力がわずかに低下する可能性があります。
- 電圧範囲:損傷を防ぐために、入力電圧が 7 ~ 36 V (2 ~ 6 S) の範囲内であることを確認してください。

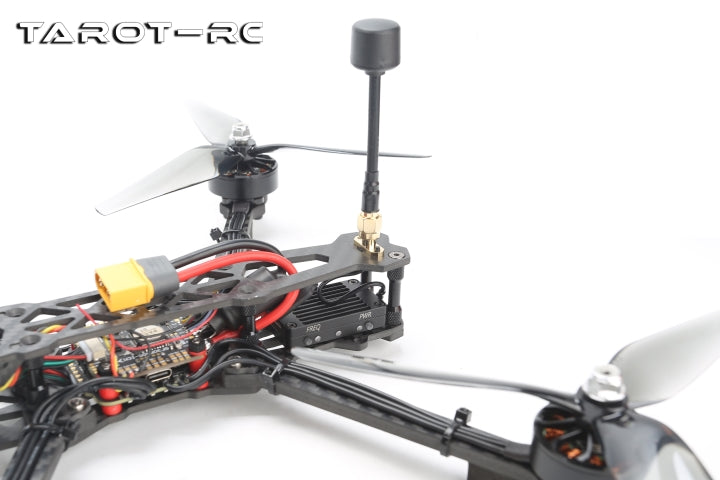

- カメラの互換性: 5V/0.5A 出力はカメラ用に設計されています。モジュールの損傷を防ぐため、カメラの消費電力がこれらの制限を超えないようにしてください。
- 電源接続:デバイスに永久的な損傷を与える可能性があるため、5V および 5V-OUT 端子を電源入力またはバッテリーに接続しないでください。
包装内容明細書:
- 5.8G 1.6WトランスミッションVTX(TL300N6)×1
- SH1.0-6P ×1
- SH1.0-3P ×1
- MMCX 5.8Gアンテナ/60mm×1
- MMCXエルボからSMA/70mm ×1

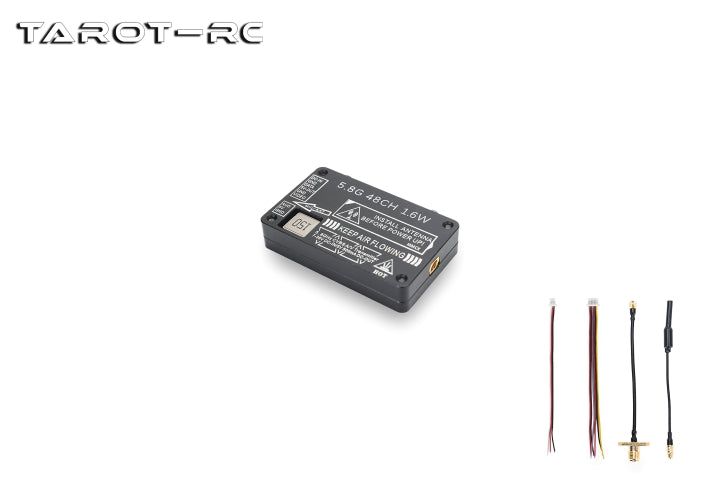

5.8 GHz 周波数、1.6 W 電力、48 チャンネルを備えたワイヤレス カメラ システムで、鮮明なビデオ伝送を実現します。

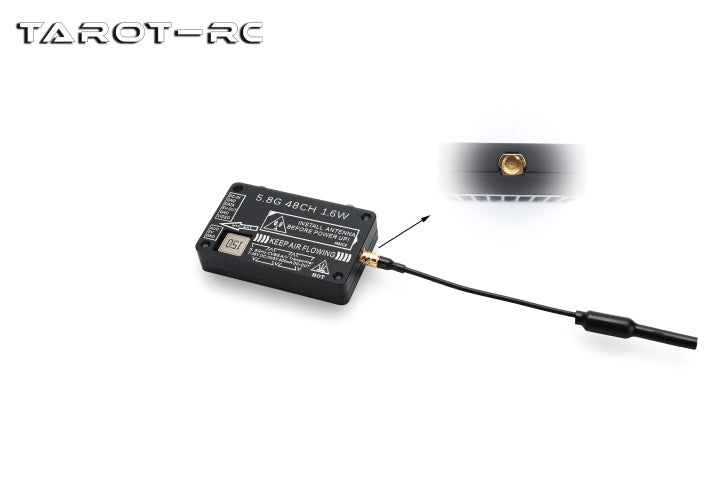

Tarot 5.8GHz 1.6W 48チャンネル VTX ワイヤレスカメラトランスミッター

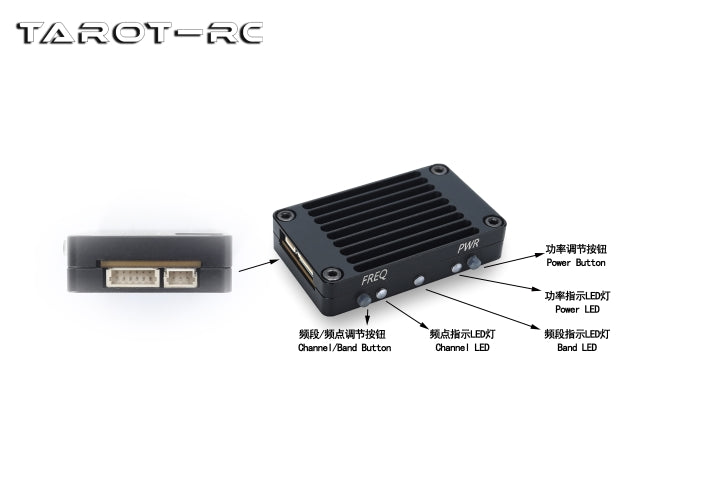

Tarot 5.8G 1.6W 48CH VTX ワイヤレス カメラ システム (LED インジケータ、電源ボタン、チャンネル周波数調整機能付き)
