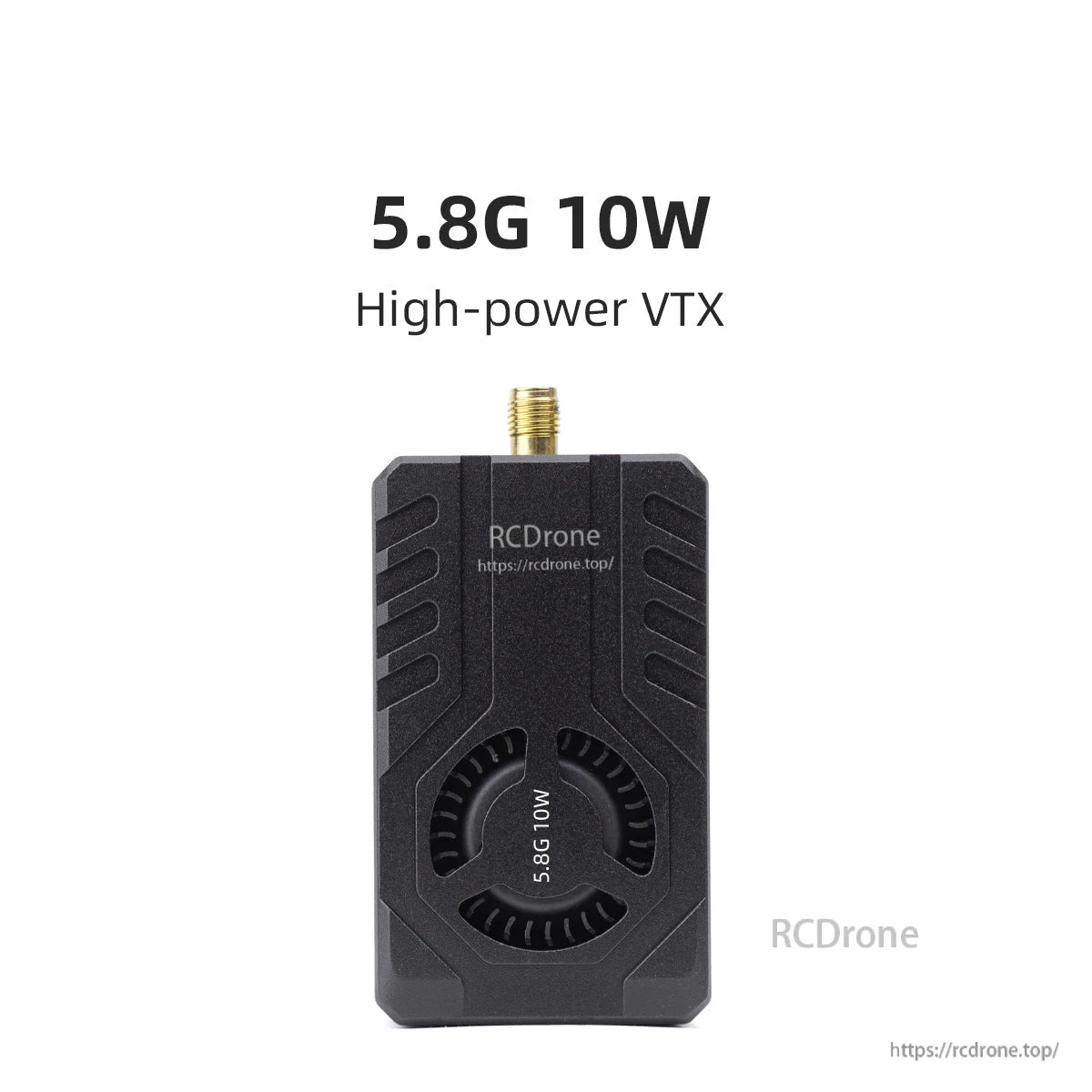

4.9-6.0GHz 10W FPVビデオトランスミッター（VTX）、80CH、IRC Tramp、PIT/25mW/200mW/5W/10W、2-8S

概要

この4.9-6.0GHz FPVビデオトランスミッター（VTX）は、PIT/25mW/200mW/5W/10Wの選択可能なレベルで最大10Wの出力電力を提供します。OSDパラメータ調整のためにIRC Trampプロトコルをサポートし、バンド/チャンネル/電力の表示にはLEDデジタルディスプレイを使用し、FPVドローンレースや空撮ビルドのために広範なDC 7-36V（2-8S）入力を受け入れます。

主な特徴

• 最大出力: 10W; 調整可能な出力: PIT / 25mW / 200mW / 5W / 10W
• 動作周波数: 4900~6000MHz; 80-CH

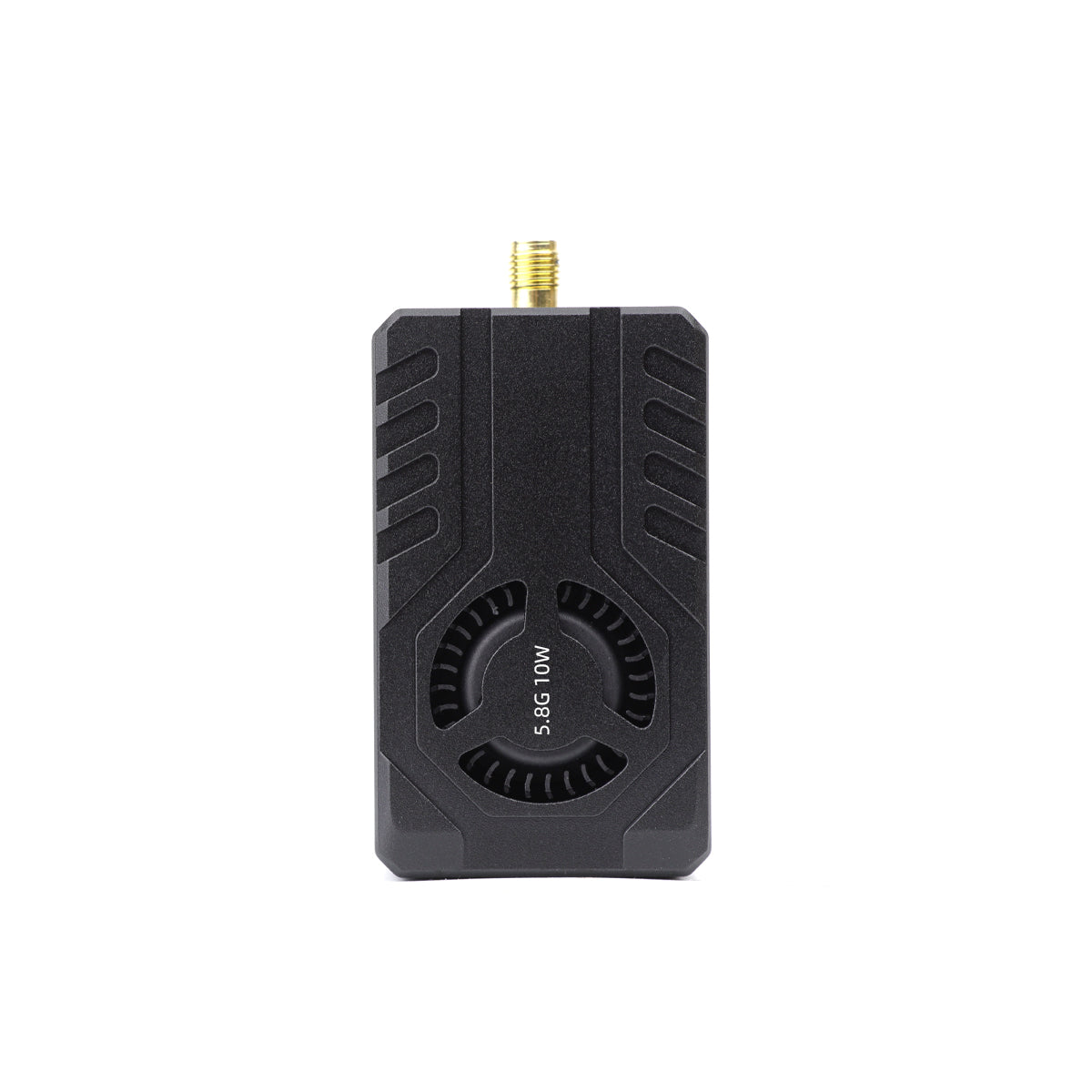

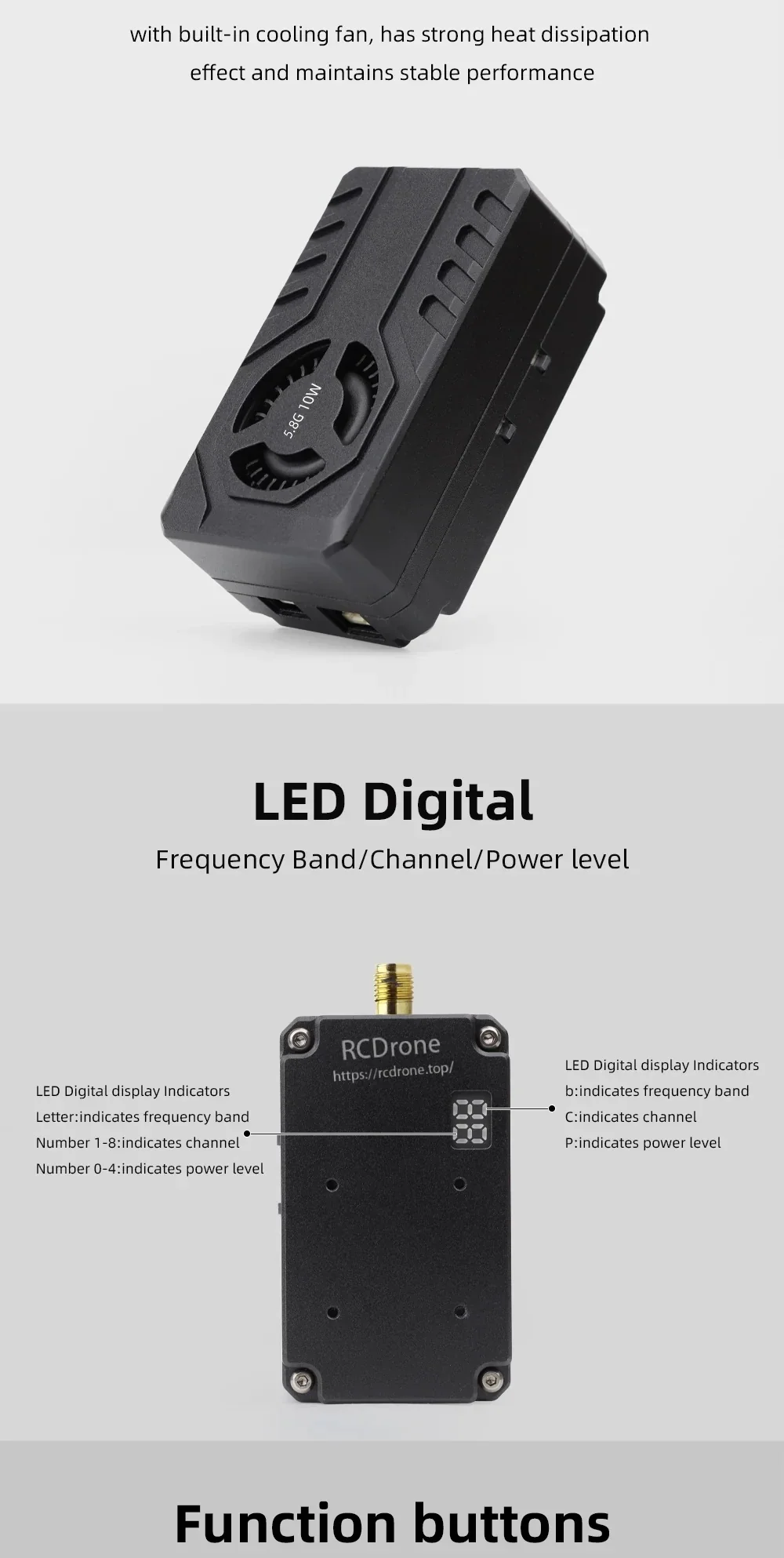

• 冷却ファンを内蔵したCNC一体型上部/下部シェルカバー構造による熱放散
• 周波数帯域 / チャンネル / 出力レベルのためのLEDデジタルディスプレイ
• 表示インジケーター: 文字は周波数帯域を示し; 数字1-8はチャンネルを示し; 数字0-4は出力レベルを示す (モード: b = 周波数帯域, c = チャンネル, p = 出力レベル)

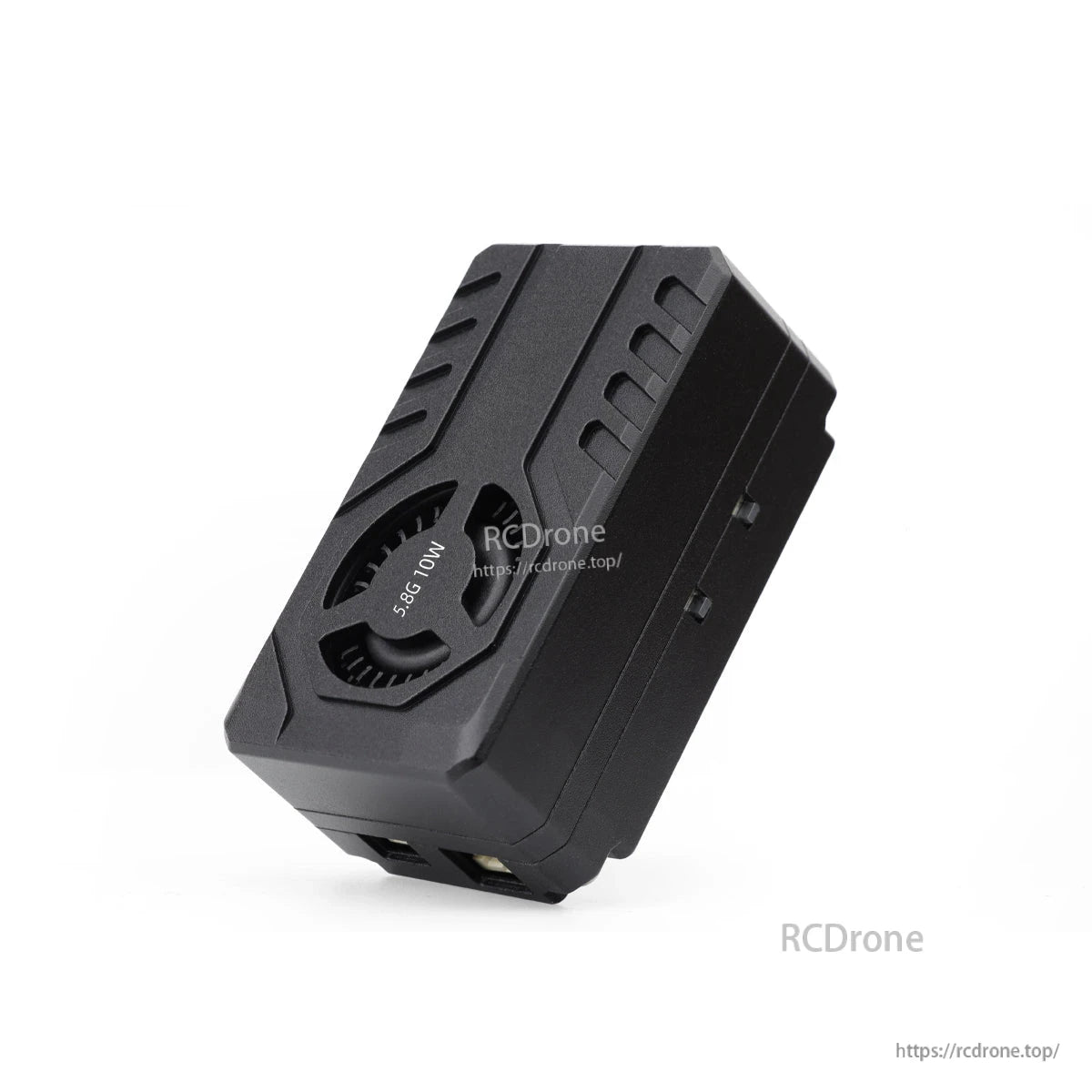

• デュアルボタンコントロール:
  • パラメータ設定ボタン: バンド選択 (10の周波数帯域を循環), 出力設定 (5レベル: 0-4を循環), チャンネル選択 (8チャンネル: 1-8を循環)
  • バンド/グループ/出力選択ボタン: 短押しでモードを切り替え (b = 周波数帯域, c = チャンネル, p = 出力レベル)
• 2-8S (7-36V)の広範な電圧入力をサポート
• 取り付け穴パターン: 20 x 20mm, M2穴

配線または設定サポートについては、https://rcdrone.top/までご連絡いただくか、 support@rcdrone.top. までメールしてください。

注意：使用前に地元の規制に従い、アンテナを取り付けてください。

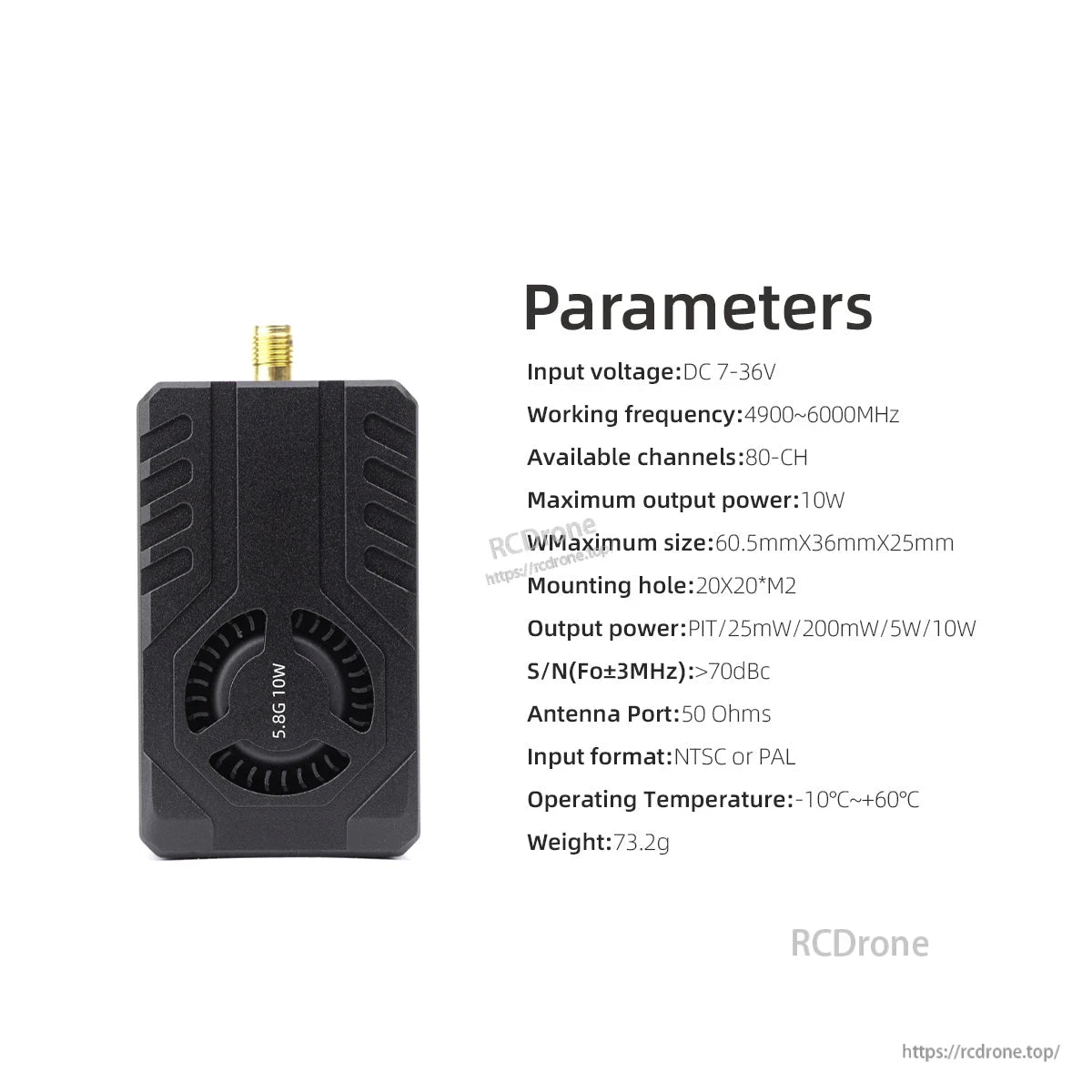

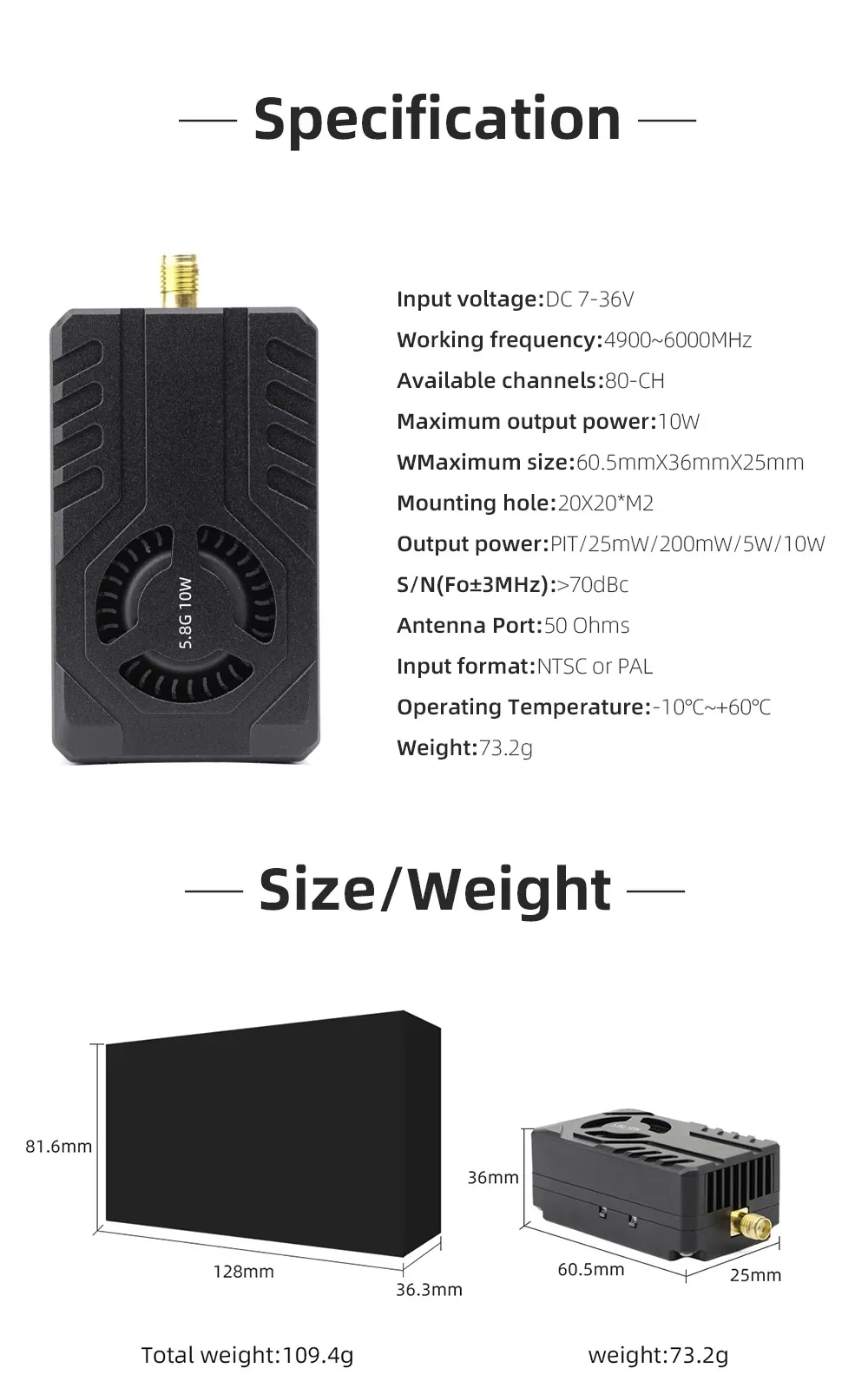

仕様

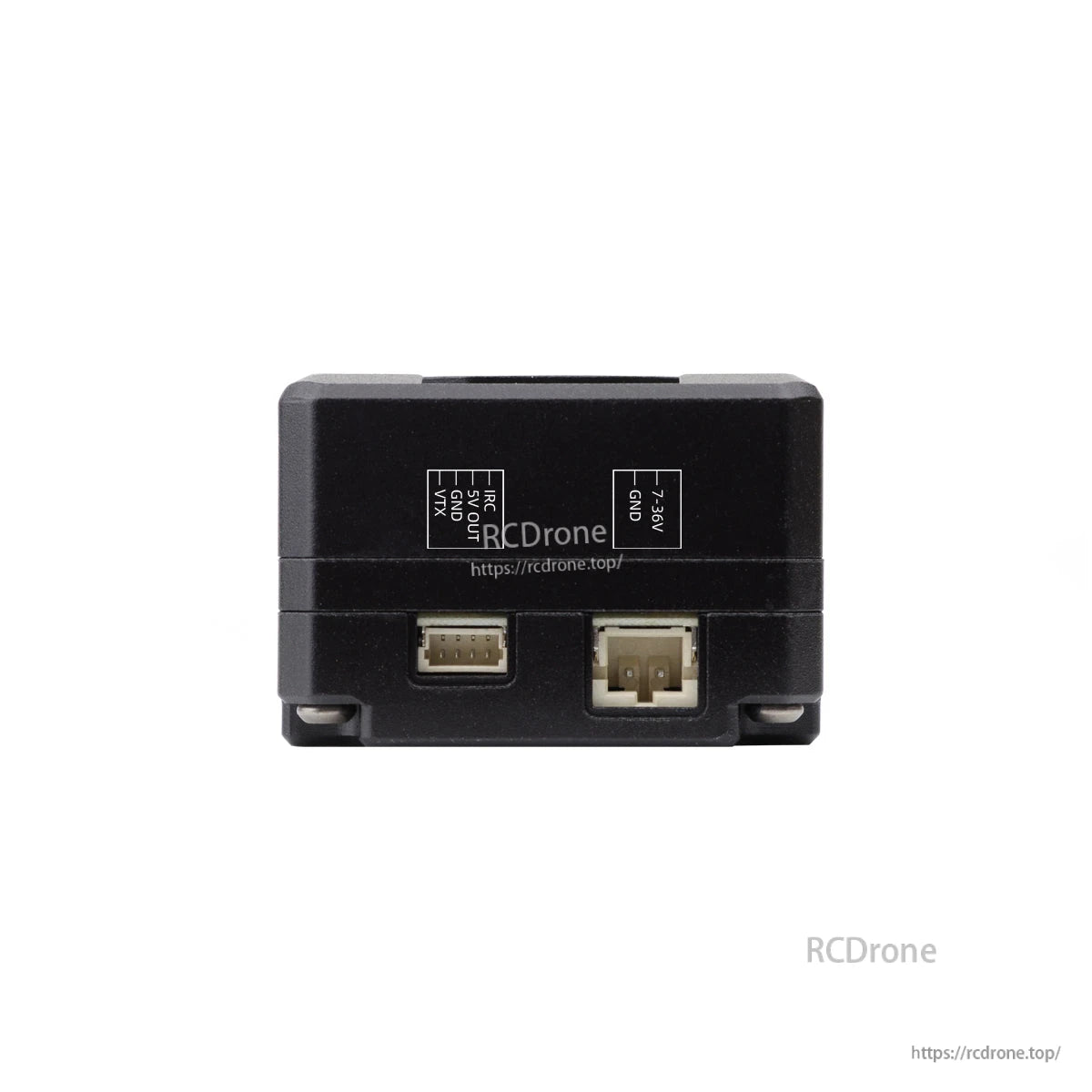

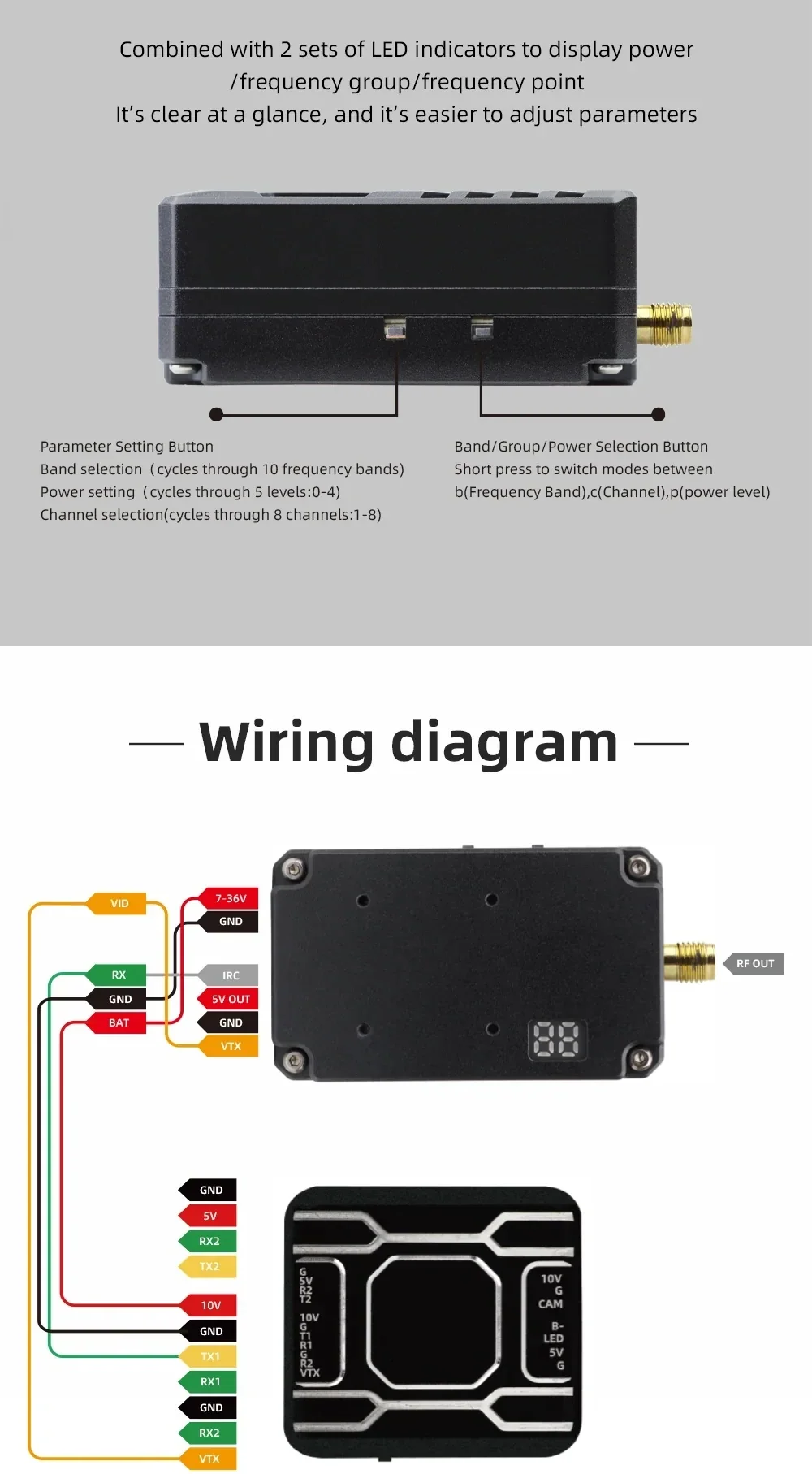

配線（ラベル表示）

• 電源: 7-36V, GND
• 制御/IOラベル: IRC, 5V OUT, VTX, VID, RX, BAT, GND
• RF出力ラベル: RF OUT

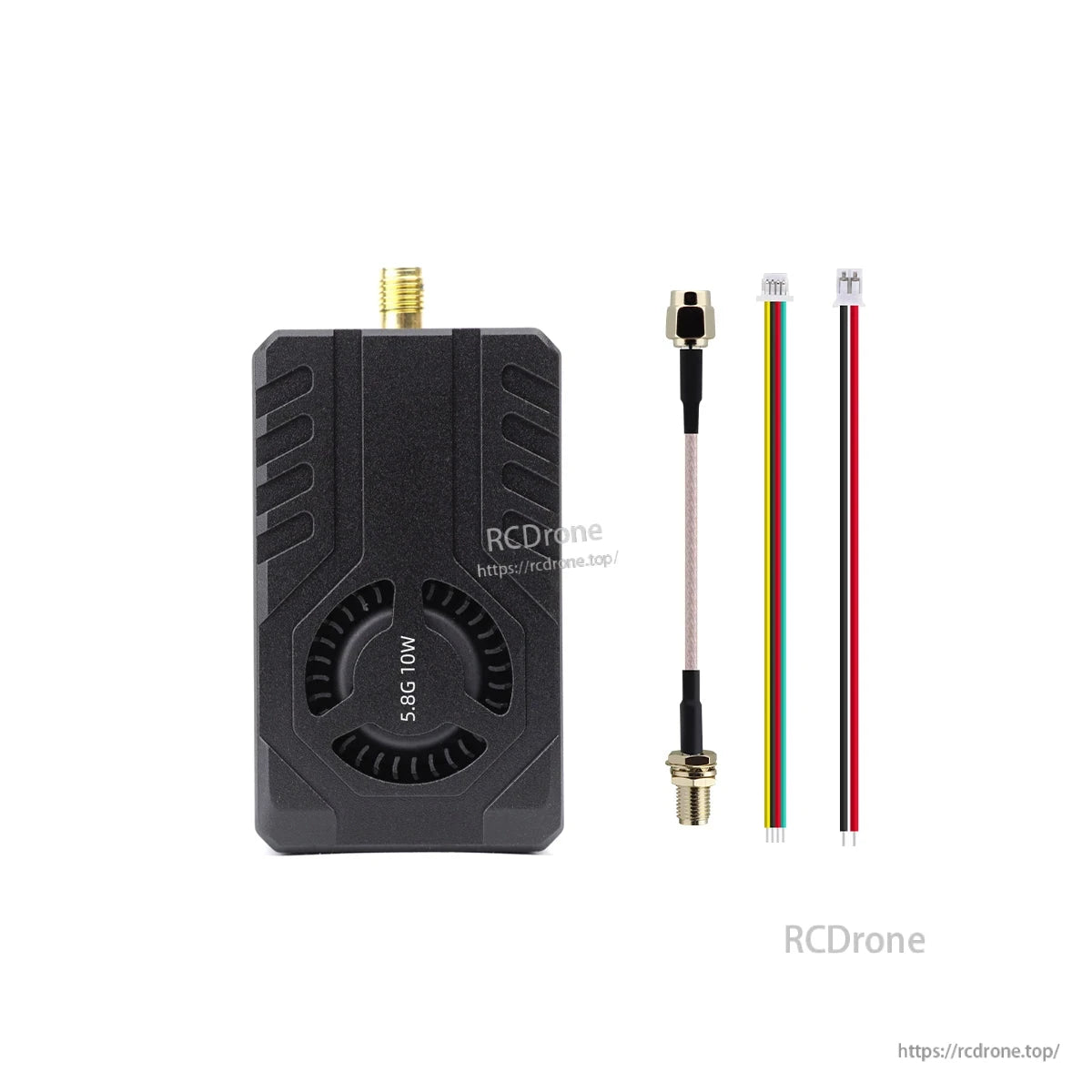

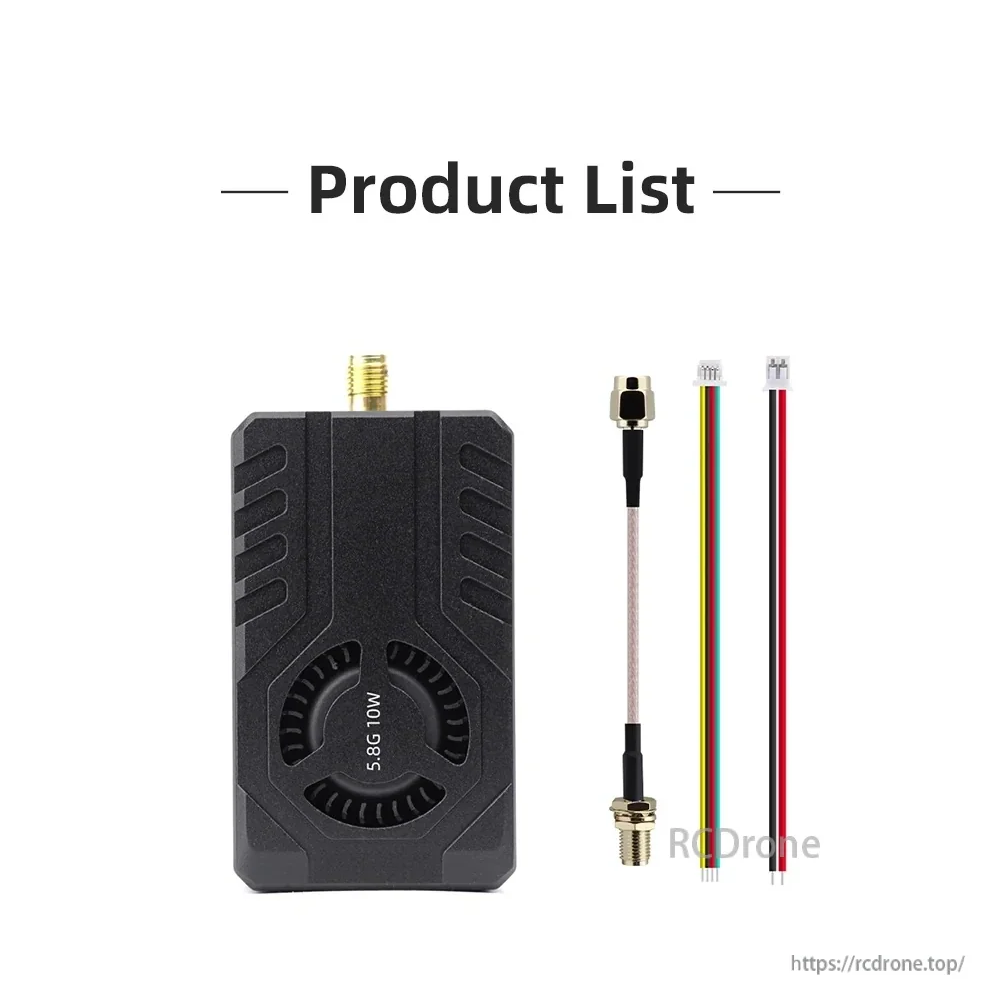

同梱物

• 1 x 5.8G 10W VTX
• 1 x 4P 単端はんだ付け接続ケーブル
• 1 x PH2.0 シングルエンド錫接続ケーブル
• 1 x ストレートSMAオス（プラグ）からストレートSMAメス（ジャック）アダプターケーブル（RG316）、全長100mm

用途

• 4900~6000MHzアナログビデオ伝送を必要とする空撮FPVビルド
• IRCトランプ制御と選択可能なPITから10Wの電力レベルを必要とするFPVドローンレースセットアップ

詳細

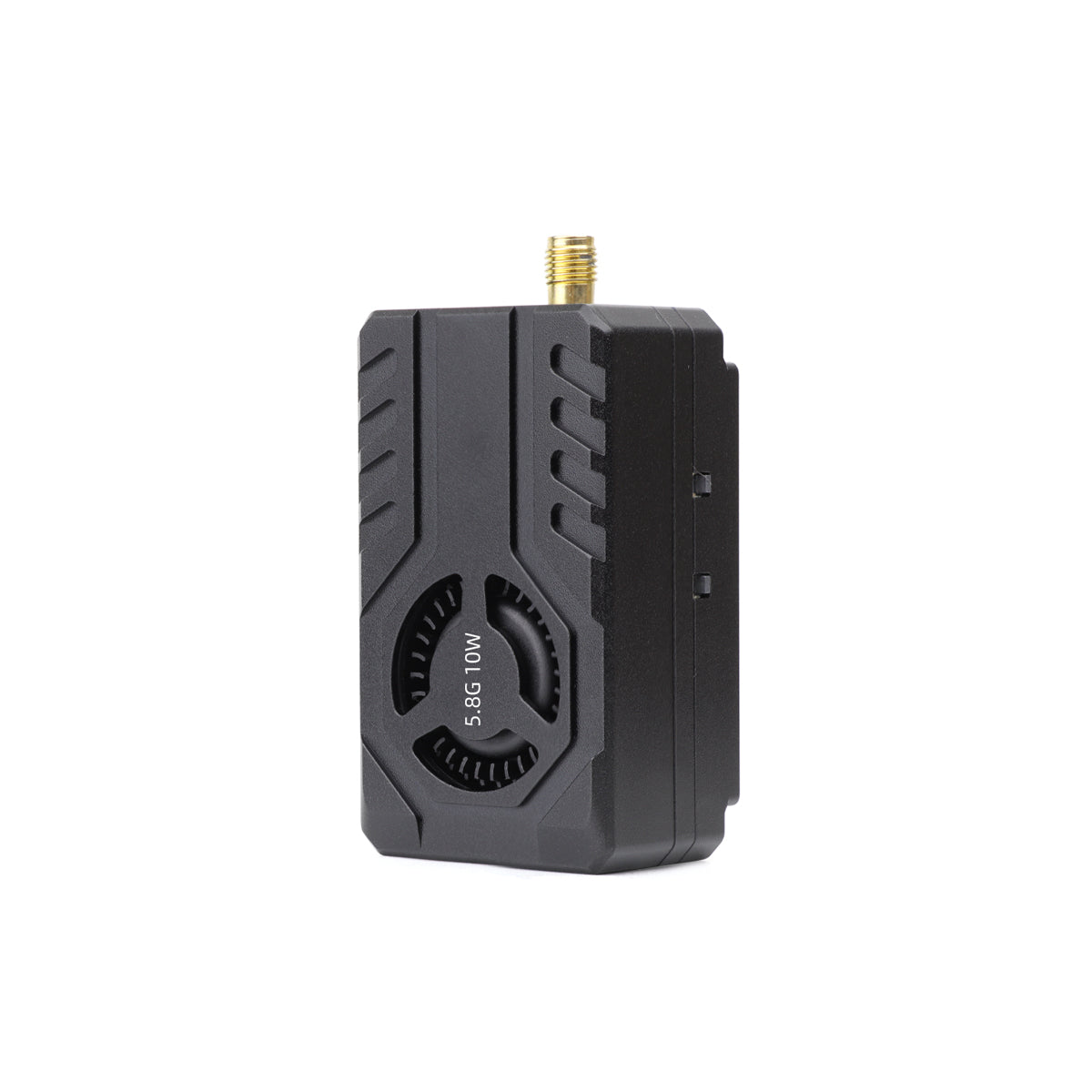

長距離アナログFPVセットアップ用に設計されており、トランスミッターはコンパクトでファン冷却されたボディで最大10Wの出力電力を提供します。

PITから10Wまでの出力電力を迅速に調整でき、IRCトランプがOSD制御と広範な2–8S電圧入力をサポートします。

LEDデジタルディスプレイは、バンド、チャンネル、電力レベルを調整中やフィールド使用時に一目で確認できるようにします。

シンプルなボタン操作でバンド/チャンネル/電力の変更を行い、配線レイアウトはクリーンなインストールを迅速化します。

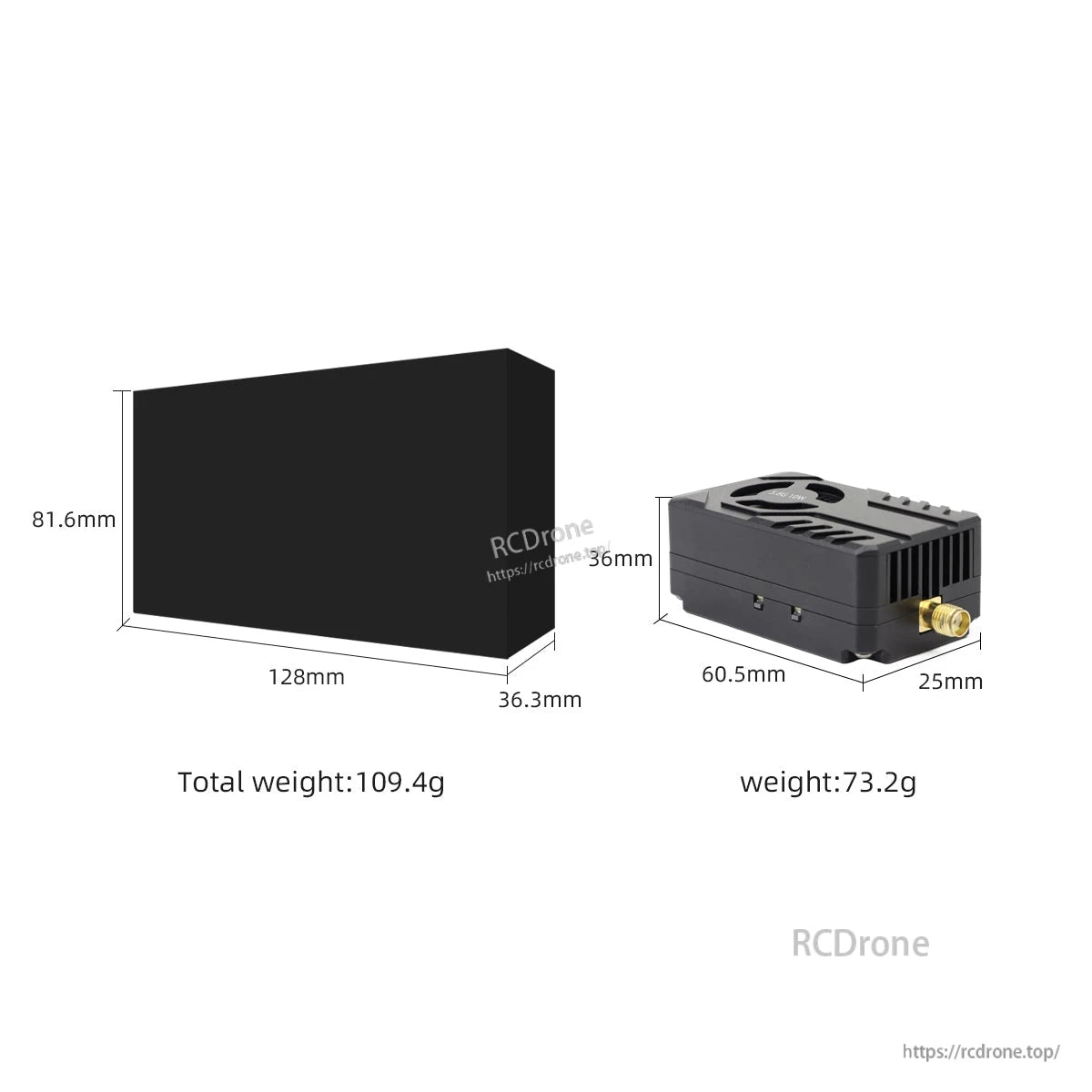

詳細な仕様と測定値は、20×20スタックおよびスペース制限のあるFPVビルドに適合することを確認します。
