APM/Pixhawk 200A ホール電流計 - 12S UBEC 電源モジュールメインモジュール + ホールモジュールをサポート

RCDrone

$33.67 USD

セール売り切れ

税込。配送料はチェックアウト時に計算されます。

色 full set with lock full set generic full set Pixhawk 2.1

数量

詳細を表示する

APM/Pixhawk 200A ホール電流計仕様

使用: 乗り物とリモコンのおもちゃ

工具用品: 組み立てクラス

リモコン周辺機器/デバイス: 受信機

推奨年齢: 12+y

RC パーツと付属品: コネクタ/配線

数量: 1 個

原産地: 中国本土

型番: ホール

材質: 複合材料

車両タイプの場合: 飛行機

ブランド名: NoEnName_Null

RC モデルパワーモニターモジュール APM/PIXHAWK/PIXraptor/PX4 シリーズ GH ロックポート 200A ホール誘導検流計サポート UBEC

アップグレード!!! 新しいホール検流計は、メインモジュールとホールモジュールを一致させずに独立して使用できるようにサポートします。ホールモジュールは他の通常の検流計の改造にも使用できます。 5V 電源を接続し、元の検流計の電流信号を切断し、ホールモジュールの電流信号を接続するだけです。

製品紹介

ホール電流電圧計は、メインモジュールとホールセンサーの分離設計を採用しています。メインモジュールはUBEC 5.3v電源と高精度抵抗1/15.7部分電圧出力を提供し、入力電源電圧機能を検出します。ホールセンサーは、非接触誘導によって測定される回路電流を検出する役割を果たします。ホールセンサーにはデジタル処理回路とリファレンスが内蔵されており、さらに区分的線形補正アルゴリズム、静的モニタリングアルゴリズム、温度検出補償アルゴリズム、PID閉ループ追跡出力アルゴリズムなどのさまざまな技術が搭載されています。一定比率のアナログ電圧信号を安定して出力するために使用されます。

従来のシリーズの検流計と比較して、ホール検流計の最大の利点は、機器の安全性が大幅に向上することです。直列検流計は、テストする回路を切断し、検出するために高精度高出力分圧器を接続する必要があります。この方法では、電流回路に少なくとも 2 つのはんだ接合部が追加され、はんだ接合部の接触抵抗と検出抵抗の放散熱が追加されます。数十Ωの電流回路では、これは安全上の大きな危険となる可能性があります。このような隠れたトラブルは、ホールセンサーを使用することで効果的に排除できます。

APM/Pixhawk 200A Hall current meter, ODEC Nonitor Modul Fnnn: OD

製品パラメータ

UBEC メインモジュール:

入力電圧: 2s-12s lip (max60v)

出力電圧: 5.3V/3A

分圧検出: 15.7

寸法: 25 * 51 * 10mm

重量: 15g

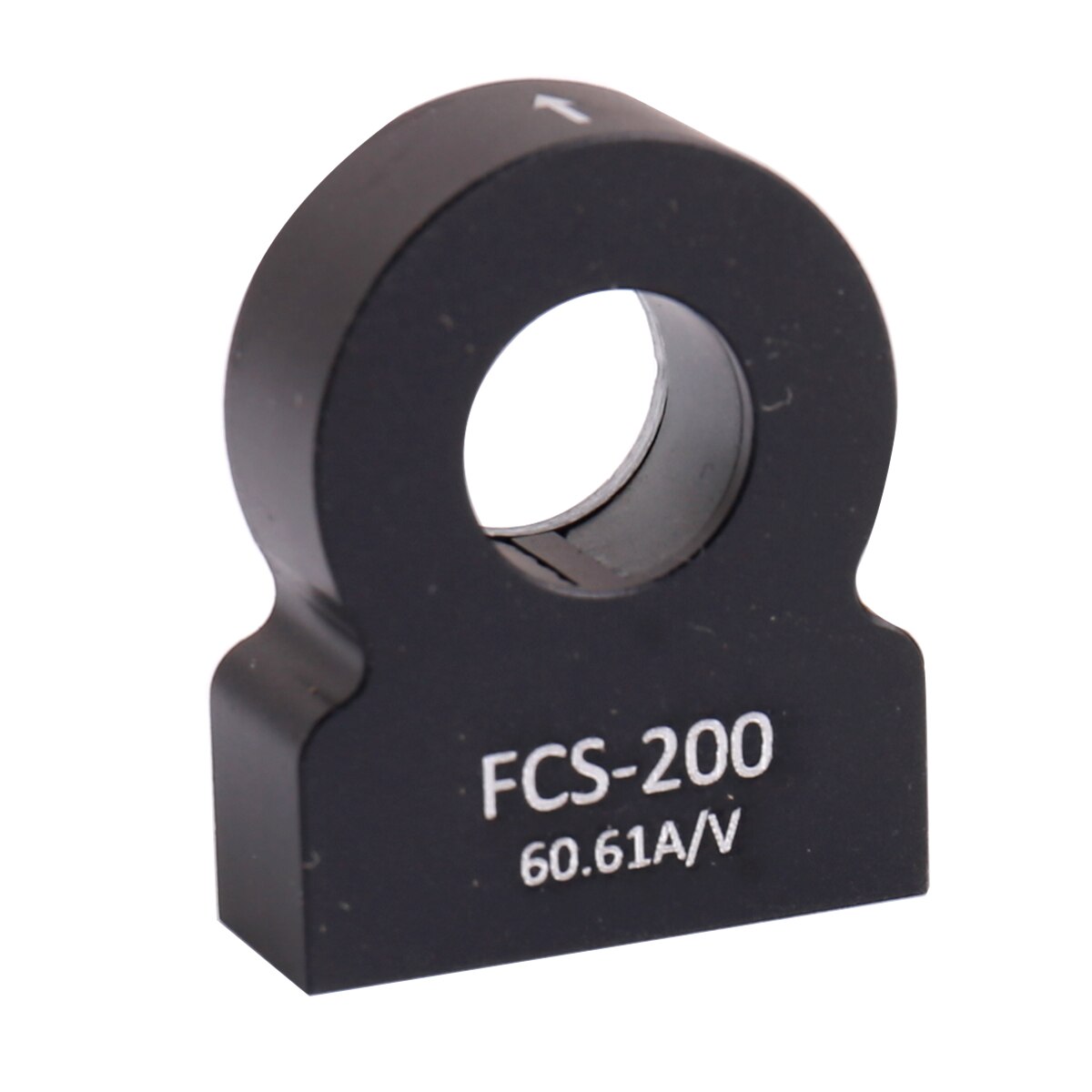

ホールセンサー:

電源電圧：5V(土0.3)

検出比: 60.61A/V

検出基準: 0.825V/50A

寸法: 22 * 26 * 8.5mm

ネジ穴径：10mm

取付穴距離：17mm

重量: 11g

(手動測定には多少の誤差があり、実際のオブジェクトが優先されます。)

注:メインモジュールの最大入力電圧は 60V に達しますが、3.3VADC システムのメイン制御では検出電圧は約 51.8V までしかありません。 12秒リチウム電池。ホールセンサーは 5V 安定化電源を採用しています。そうしないと、検出精度が影響を受けます。

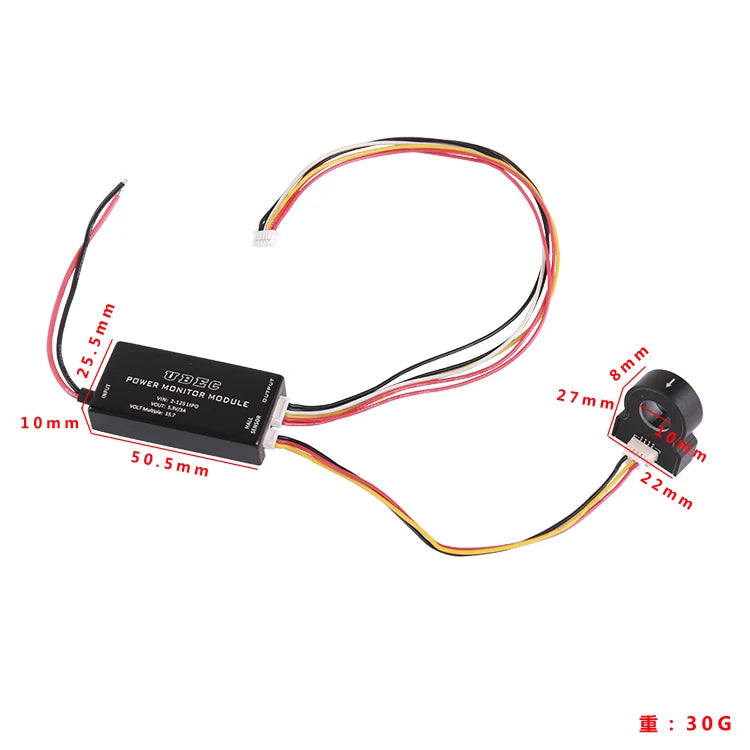

APM/Pixhawk 200A Hall current meter, after pressing the calibration switch for 3 seconds, the current display slowly rises from about 0

APM/Pixhawk 200A Hall current meter, it only needs to connect the 5V power supply, disconnect the current signal of the original gal

ホールキャリブレーション手順

ホールセンサーの校正は、静的校正と比率校正に分かれています。静的校正とは、入力電流が0のときに出力信号をゼロに戻すことを指します。比率校正とは、入力標準電流50Aの条件で出力信号を0.825vに設定し、ホールセンサの電流比を50 / に固定することを指します。 0.825 = 60.61a/v.

静的キャリブレーションの結果は比率キャリブレーションの結果に影響するため、比率キャリブレーションの前に静的キャリブレーションを実行する必要があります。また、静的キャリブレーションは 5V の電源と 0 の電流を満たすだけで十分です。いつでも校正でき、その結果は比率パラメータに影響しません。

校正条件

1.標準 5V 電源;

2.標準の 50A 電流源を形成できます。これは、5a、10a、25A、50a、5A にすることができます。センサー上に検出線を9回巻いて10倍の電流源を得る方法です。 10Aは4周、25Aは1周です。巻くターンが増えるほど、累積誤差は大きくなります。したがって、可能な限り 25 または 50A の電流源を使用する必要があります。

3.ホールセンサーのキャリブレーションピンをキャリブレーションスイッチを使用してグランドに接続します (ローレベルを提供できる他の方法も使用できます)

キャリブレーションロジック

1.静的校正：検出線電流が0の状態で、校正スイッチを3秒間に2回押す、または3秒間に20ms以上の間隔でローレベルパルスを2回送信します。センサーは現在のホール静電圧データを保存し、C_ Out ピン出力を通過します。その後、c_ Out が段階的にスキャンして、出力信号が 0 になるまで出力を減少させます。キャリブレーションスイッチを 2 回押すと、電流表示は約 10 からゆっくりと減少します。 150A から 0A になり、静的校正が完了します;

2.静的キャリブレーション後、50A の電流源を接続し、キャリブレーションスイッチを 3 秒以上押します。OUT ピンの出力はゆっくりとスキャンされ、0V から 0.825V まで上昇します。検出端末装置（フライトコントロール）に表示される結果は、校正スイッチを3秒押した後、電流表示が約0Aから約50Aまでゆっくりと上昇して安定し、比率校正が完了します。

APM/Pixhawk 200A Hall current meter, jkatm J@AtAE: 0,05159900758 #,I

jkatm J@AtAE: 0,05159900758 #,IEE (i+Hi): 04526785124 サーボ出力 @ESE: (+4u): 15.70105 4A15.7 ESC Calibratid mqet: 60。 61 4mA60 .61 #FR+ HI ID Dimft RTK/GPS Injec SikiA(is) 0mMax 17M732 .

以下は、フライトコントロールによって読み取られたホール電流データと専門機器のテストデータの比較テストです。設備が限られているため、ホール上でテスト線を4回巻いてテスト電流のX5倍の出力電流データを形成します。

APM/Pixhawk 200A Hall current meter, the hall sensor is responsible for detecting the circuit current to be measured by non-contact in

om& Stabilmze Icia Omso 11.77v 1002A 0% EKF バイブ GPS; GGps Gunlt 3 itech DC ElEeotRA SOvO; 43898k 288888 US 8768" 12200008 100.2A 'NPUT Dot Td L [z Ldot]

製品写真

APM/Pixhawk 200A Hall current meter, Hall sensor's calibration is divided into static calibration and ratio calibration .
