Beitian BT-M422 RTK GNSSモジュールボード、1408ch Nebulas IV、UART TTL + イーサネット、SMA-KW、12V

概要

Beitian BT-M422は、農業機械やドローン/UAVナビゲーションなどの差分高精度位置決定アプリケーション向けに設計されたRTK GNSSモジュールボードです。マルチコンステレーション、マルチバンドGNSS受信をサポートし、データ出力と統合のためにTTL UARTおよびEthernetインターフェースの両方を提供します。

主な特徴

• 1408チャンネル（Nebulas IVに基づく）
• マルチコンステレーション / マルチ周波数サポート: BDS, GPS, GLONASS, Galileo, QZSS
• RTK、DGPSおよび単一ポイント位置決定モード（性能は仕様に記載）
• インターフェース: 1.25 mm ピッチ 6 ピン UART (TTL レベル) および Ethernet インターフェース
• アンテナインターフェース: SMA-KW
• 差分補正: RTCM V3.X
• NMEA-0183 出力のデフォルト文: GGA, RMC, VTG, GSA, GSV

仕様

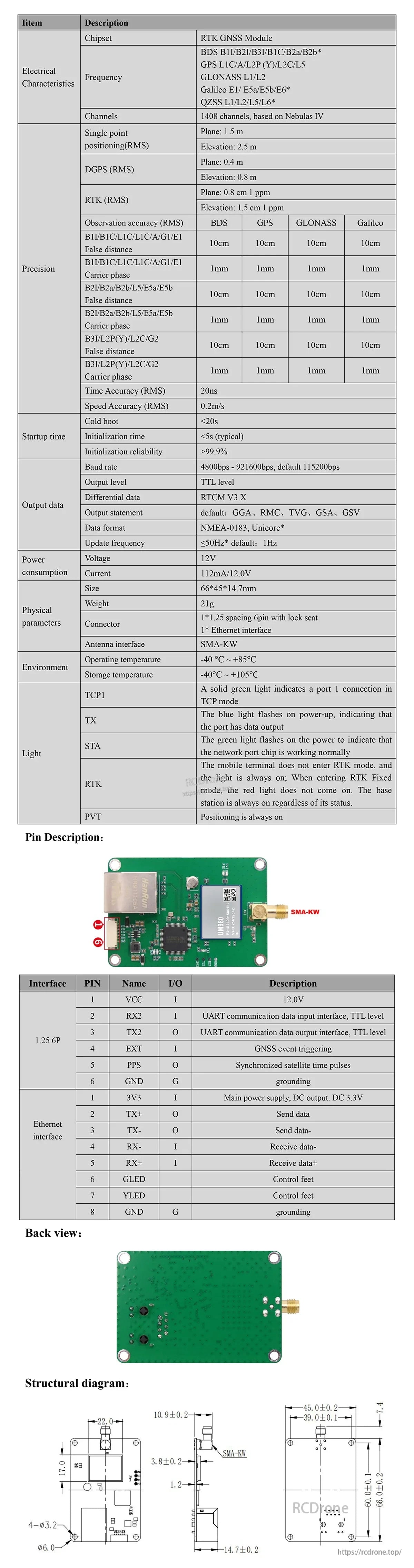

観測精度 (RMS)

インジケーターライト

• TCP1: ポート1の接続がTCPモードであることを示す緑色の点灯。
• TX: 電源投入時に青い光が点滅し、ポートがデータ出力中であることを示します。
• STA: 電源が入ると緑の光が点滅し、ネットワークポートチップが正常に動作していることを示します。
• RTK: モバイル端末はRTKモードに入らず、ライトは常に点灯しています。RTK固定モードに入ると赤い光は点灯せず、基地局はその状態に関係なく常に点灯しています。
• PVT: 位置決めは常にオンです。

ピンの説明

1.25 mm 6Pインターフェース

イーサネットインターフェース

機械図面（主要寸法）

• ボードの外形：66.0 0.2 mm x 45.0 0.2 mm
• 厚さ/高さの基準：14.7 0.2 mm; 10.9 0.2 mm; 3.8 0.2 mm; 1.2 mm
• 取り付け穴：4 x 3.2 mm
• 追加のマークされた寸法：39.0 0.1 mm; 22.0 mm; 17.0 mm; 6.0 mm

アプリケーション

• 農業機械のガイダンスのためのRTK差分位置決定
• ドローン/UAV GNSS位置決定統合
• RTCMおよびNMEA出力を必要とするロボティクスおよび屋外ナビゲーションプロジェクト

統合に関する質問（UART/Ethernet設定、出力文、更新レート）については、support@rcdrone.top orに連絡するか、https://rcdrone.top/.

詳細

BT-M422ボードのレイアウト、主要仕様、および機械的寸法のクイックリファレンスで、エンクロージャーおよび配線計画を容易にします。
