CUAV SX 無線仕様
CUAV® SX RF | |
---|---|
機能 | |
周波数範囲 | 902~928MHz |
伝達電力(ソフトウェア選択) | 最大 30 dBm |
チャンネル | 10 の周波数ホッピング シーケンスが 50 の周波数ポイントを共有します |
RF 日付レート | 低データ レート:10 kb/s;、 中データ レート:110 kb/s; 高データ レート:250 kb/s |
最大データ量 | 120kb/秒 |
利用可能なチャネル周波数 | 低および中データ レート:101; 高データ レート:50 |
受信感度 | 低データ レート:-113 dBm; 中データ レート:-106 dBm; 高データ レート:-103 dBm |
伝送距離 | 参考距離:40km |
ネットワークとセキュリティ | |
変調 | ガウス周波数シフト キーイング |
FHSS | 周波数ホッピング スペクトラム拡散 (FHSS) |
ネット トポロジ | ポイントツーポイント DIGImesh ネットワークリレー |
暗号化 | 256 ビット AES |
電源システム | |
動作電圧 | 4.75~5v |
電流を受信 | 40mA |
送信電流 | 900mA@30dBm; 640mA@27dBm; 330mA@20dBm |
スリープ電流 | 2.5uA |
全般 | |
サイズ | 58*31*23mm |
重量 | 39g(アンテナなし);60g(含む) |
アンテナ インターフェイス | RPSMA |
インターフェイス プロトコル | TTL(UART) |
動作温度 | -40°C ~ 85°C |
規制当局の承認 | |
米国認証 | FCC ID: MCQ-XBPSX |
カナダの認証 | IC: 1846A-XBPSX |
オーストラリアの認証 | RCM |
CUAV SX 無線の詳細
概要

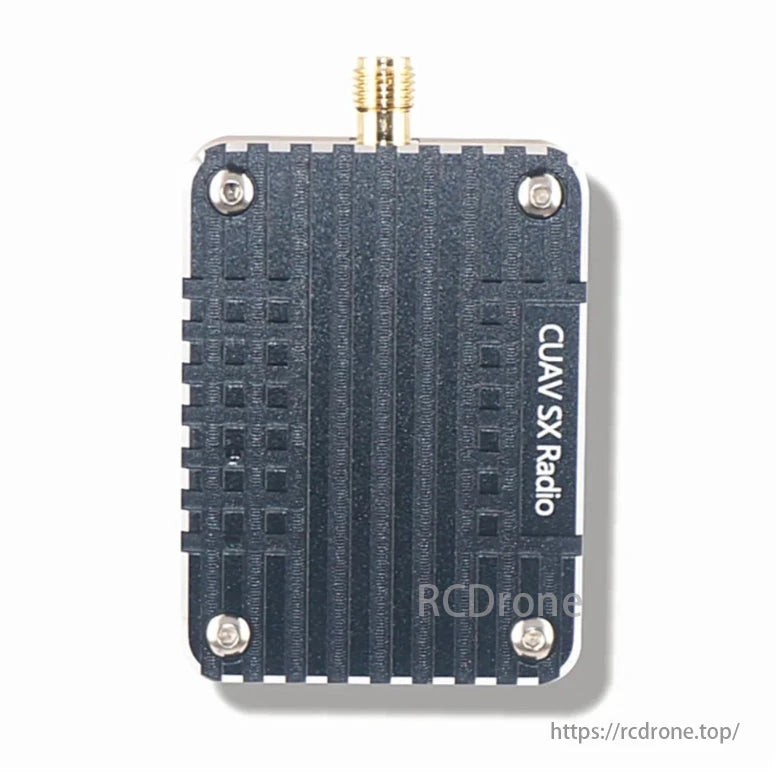

CUAV SX ラジオは、優れた受信感度を備えた高出力、高速データ送信モジュールです。
米国 DIGI の SDI RF モジュールを内蔵したこのデバイスは、1000mw の送信出力を誇り、法定 ISM 900MHZ 周波数で動作します。さまざまな高度なネットワーク構成とトポロジ モードをサポートします。
CUAV SX 無線モジュールは、他に類を見ない手頃な価格のワイヤレス データ ソリューションを提供します。ユーザーフレンドリーで、無人ユニットネットワークや地平線を越えたポイントツーポイント伝送に最適で、ドローンと機器間の安定した重要なデータ伝送を保証します。コンパクトな設計により、オンボードスペースの使用が最適化されます。
機能
- 高出力と調整可能: 送信出力は 1mw ~ 1000mw で調整可能。
- 超高受信感度: 低速モードでの最大受信感度は -113 dBm。
- セキュリティ暗号化: 安全なデータ通信のための 256 ビット AES 暗号化をサポートします。
- CNC 統合シェル: 航空宇宙用アルミニウム合金一体型 CNC ハウジング、軽量、堅牢、見た目が美しく、干渉に強い。
ピン配列
FlightController への接続
ミッション プランナー
- ハードウェアを接続した後、対応するデバイス ポートを選択し、ボー レートを 57600 に設定して、[接続] をクリックします。
Qグラウンドコントロール
- ハードウェアを接続した後、QGC 地上局を開くと、地上局は自動的に接続します。
